O siguranță resetabilă (PPTC) este o componentă de protecție la supracurent cu funcție de resetare automată. Fabricat dintr-un compozit de polimer cu înaltă moleculă și particule conductoare, întrerupe rapid curentul atunci când apare o anomalie a circuitului și restabilește automat conducția după ce defecțiunea este rezolvată. Următoarele sunt caracteristicile sale de bază și principiile de funcționare:

Siguranțe resetabile PTC Fuse 72V 0,3a 300MA RXEF030 Seria 10A , 32În DC 16V

Littelfuse 10A , 32Siguranță resetabilă PTC V dc 16V 4A

Siguranță resetabilă 30V PTC Polimer PPTC DIP JK30 0,5A 0,75A 0,9A 1,1A~10A

eu. Principiul de funcționare al unei siguranțe resetabile
O siguranță resetabilă este realizată din polimer cu coeficient de temperatură pozitiv (PTC) material. Oprește automat circuitul în caz de supracurent sau scurtcircuit. Odată ce defecțiunea circuitului este rezolvată, restabilește automat conducerea, eliminând necesitatea înlocuirii manuale a siguranțelor.

Cum funcționează o siguranță resetabilă: Utilizarea proprietăților PTC ale materialului, menține o rezistență relativ scăzută la temperatura camerei (25°C), de obicei mai puțin decât 1 ohm. Când curentul care trece prin el crește și depășește curentul nominal al materialului, determinând creșterea temperaturii, rezistența sa crește rapid până la nivelul de megaohm. În acest moment, curentul care circulă prin el este foarte scăzut, similar unui circuit deschis, protejând astfel circuitele ulterioare. Când sarcina circuitului revine la normal, rezistența materialului PTC scade sub valoarea sa normală, iar siguranța resetabilă revine la conducție, permițând circuitului să reia funcționarea normală. Stare normală: Particulele conductoare formează o cale cu rezistență scăzută (de obicei <1Oh) în interiorul polimerului, permițând un flux de curent stabil.
Declanșator de supracurent/supraîncălzire: Fluxul anormal de curent determină o creștere a temperaturii, determinând extinderea polimerului și ruperea rețelei conductoare, rezultând o creștere bruscă a rezistenței la intervalul de megaohmi și limitarea curentului.
Recuperare automată: După ce defecțiunea este rezolvată, polimerul se răcește și se contractă, permițând particulelor conductoare să se reconecteze și să revină la o stare de rezistență scăzută.

II. Caracteristici cheie
Recuperare automată: Oferă mii de cicluri de protecție repetabile fără înlocuire manuală.
Protectie dubla: Răspunde atât la supracurent, cât și la supraîncălzire (temperatura ambiantă afectează pragul de declanșare).
Răspuns rapid: Timp de călătorie la nivel de milisecunde, invers proporțional cu intensitatea curentului de defect.
Fiabilitate: Mai fiabile decât siguranțele de unică folosință și pot fi utilizate de mai multe ori.

III. Tipuri și parametri
Tipuri de pachete:

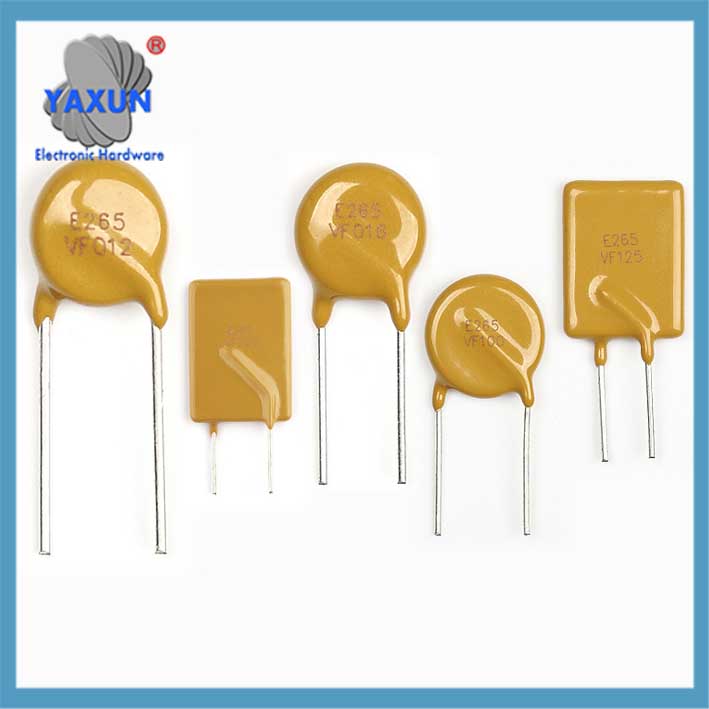

Orificiu traversant (derivații radiale) și dispozitive de suprafață (SMD, ca 0805 și 1206). Parametrii de bază:

Curent de mentinere (ihold): Curentul maxim care poate curge continuu la 25°C.

Curent de deplasare (Itrip): Curentul minim care declanșează protecția.

Rezistenta la Tensiune (Vmax): Tensiunea maximă pe care o poate suporta o siguranță resetabilă în modul de protecție.

ihold: Cunoscut și ca curent nominal, acesta este curentul maxim de funcționare pe care o siguranță resetabilă poate curge continuu la 25°C. Sub acest curent, siguranța menține o rezistență scăzută. (Asemenea, ar trebui luat în considerare efectul temperaturii de funcționare asupra Ihold.)

Pe măsură ce temperatura scade sub 25°C, Ihold crește, in timp ce pe masura ce temperatura de functionare creste, Ihold scade. La proiectarea circuitelor folosind siguranțe resetabile, trebuie luată în considerare temperatura de funcționare.

Atunci când alegeți o siguranță resetabilă, asigurați-vă că curentul Ihold este mai mare decât curentul maxim de sarcină din circuit, dar fără a depăși sarcina nominală a circuitului sau dispozitivului.

Itrip: Cunoscut și ca curent de declanșare, acesta este curentul minim la care rezistența unei siguranțe resetabile începe să crească la 25°C. Acesta este pragul de curent la care siguranța resetabilă începe să funcționeze. Când curentul depășește curentul de declanșare I, siguranța intră într-o stare de înaltă rezistență, deconectarea circuitului. Acest punct de declanșare I este punctul de tranziție în care rezistența PPTC se schimbă de la scăzut la ridicat.
3. Vmax: Cunoscută și sub denumirea de tensiune nominală, aceasta este tensiunea maximă pe care o poate suporta siguranța la 25°C. Asigurați-vă că tensiunea nominală este mai mare sau egală cu tensiunea maximă din circuit, deoarece scăderea de tensiune pe sursa de alimentare va fi aplicată siguranței atunci când circuitul din aval scurtează.

4. Timp de operare: Acesta este timpul necesar pentru ca rezistența siguranței să atingă valoarea maximă la un curent de 5 ori ma tin la 25°C. The “Timp” în tabel 1 este timpul de operare, exprimată în secunde.

Iv. Aplicații tipice
Protecția supracurentului: Echipamente de comunicații, pachete de baterii, Drivere LED.
Protectie inversa polaritatii: Porturi de intrare pentru alimentare.
Protecție la supratensiune: Linii de semnal sau circuite sensibile.

V. Circuite comune pentru siguranțe resetabile

1. Circuit de protecție la supracurent de alimentare

Conectați o siguranță resetabilă în serie cu intrarea liniei de alimentare. Dacă curentul nominal este depășit, siguranța se va declanșa. (Vezi figura 3.)

2. Interfețe de ieșire PCB

De exemplu, pentru un port USB, conectați un PPTC în serie cu pinul de alimentare pentru a proteja puterea de ieșire.

3. Circuit de protecție împotriva polarității inverse a puterii

Când circuitul are polaritate inversă, curentul care circulă prin siguranța resetabilă este mare, mărindu-i rezistenţa şi deconectarea circuitului, protejarea circuitelor ulterioare.

4. Circuit de protecție IO

Conectați o siguranță resetabilă în serie cu linia de semnal IO și, împreună cu o diodă TVS, preveniți deteriorarea la supratensiune a cipului de control.

VI. Puncte cheie ale selecției

Selectați un circuit pe baza tensiunii de funcționare a circuitului, temperatura mediului ambiant, curent nominal, și curba timpului de funcționare. De exemplu, un circuit de 48 V necesită un model cu o tensiune de rezistență de 60 V sau mai mare. Reducerea curentului trebuie luată în considerare pentru medii cu temperatură ridicată. O sursă de alimentare necesită protecție la supracurent. Tensiunea sa de funcționare este de 24 V, curentul maxim de funcționare este de 450 mA, iar temperatura sa maximă de funcționare este de 50°C. Protecția este necesară la 1,4A, iar circuitul trebuie protejat în 1s la 5A.
Primul, deoarece sursa de alimentare este 24V, Vmax-ul sursei de alimentare trebuie să fie mai mare de 24V, cu o oarecare marjă. Prin urmare, cinci componente îndeplinesc această cerință.

Al doilea, deoarece circuitul are o temperatura maxima de functionare de 50°C, valoarea I hold ar trebui să fie aproximativ 80% a valorii nominale reale. Prin urmare, SMD2920P075TF și SMD2920P100TF îndeplinesc această cerință, depășind necesarul țin = 0.45/0.8 = 0,56A. Treilea, timpul de operare: Când curentul este de 5A, SMD2920P075TF și SMD2920P100TF funcționează în mai puțin de 1 s. Cu toate acestea, pentru o protecție mai rapidă la supracurent, recomandăm în general SMD2920P075TF datorită timpului său de funcționare mai scurt.
