Diferențe între siguranțele cu acțiune rapidă și cu acțiune lentă

Diferențele de bază dintre siguranțele cu acțiune rapidă și cu acțiune lentă constă în viteza de răspuns și scenariile de aplicare ale acestora: siguranțele cu acțiune rapidă ard instantaneu pentru a proteja componentele sensibile, în timp ce siguranțele cu acțiune lentă întârzie suflarea pentru a rezista curenților de supratensiune.

Analiza principalelor diferențe

Caracteristici de suflare și viteza de răspuns.

Siguranțe cu acțiune rapidă:

Au timpi de răspuns extrem de rapid, suflă în câteva milisecunde (de obicei 0,1 ms-5s) când apare supracurent. Sunt potrivite pentru protejarea componentelor electronice de precizie, cum ar fi cipurile IC și dispozitivele semiconductoare. (Standard UL).

Acestea urmează efectul de încălzire Joule (Q = I²Rt), au un design simplu de siguranță, și utilizați sârmă metalică cu secțiune îngustă pentru o conducere rapidă a căldurii.

Sunt sensibili la curenții instantanei și nu pot rezista la supratensiuni în timpul pornirii/opririi sau pornirii motorului.

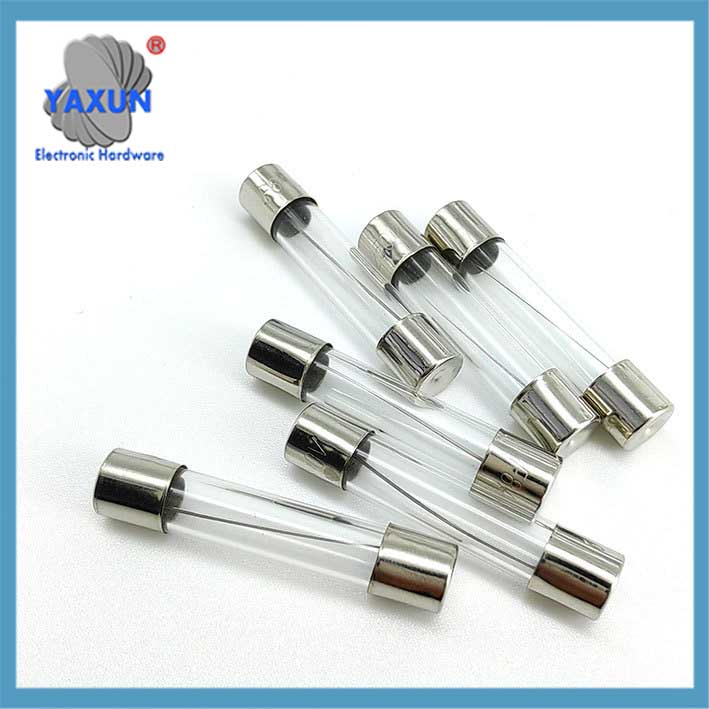

Diferențe între siguranțele cu acțiune rapidă și cu acțiune lentă

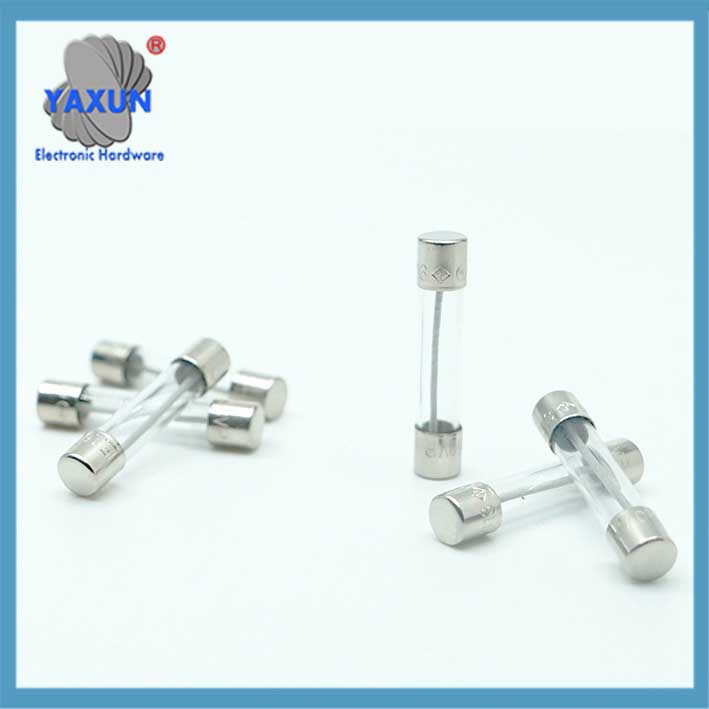

Selectarea și aplicarea siguranțelor cu ardere rapidă și cu ardere lentă

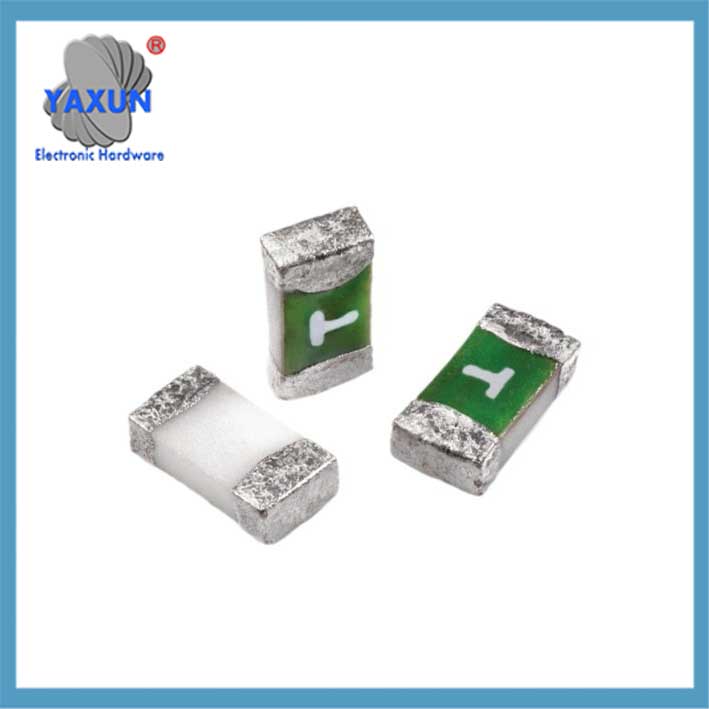

Aplicații ale siguranțelor cu cip cu acțiune rapidă și cu acțiune lentă

Siguranțe cu acțiune lentă:

Ele rezistă la supracurenți de scurtă durată (de ex., 7 ori curentul nominal pentru 0.5-3 secunde în timpul pornirii motorului). ‌‌
Dispune de o funcție de întârziere, luând 5 la 10 secunde pentru a fuziona la 2 ori mai mare decât curentul nominal, și poate rezista la supratensiuni de curent ridicat pe termen scurt (precum curenții de pornire a motorului până la 7 ori mai mare decât curentul nominal).
Are o valoare ridicată a căldurii de topire, realizarea întârziată a deschiderii siguranței prin absorbția de căldură în nisip de cuarț sau un design în spirală.

Aplicații cu suflare rapidă:
Circuite de sarcină rezistivă (aparate electrice de incalzire, Iluminare LED);
Protecția dispozitivelor semiconductoare sensibile (cum ar fi MOSFET-uri și baterii cu litiu pentru protecție la scurtcircuit);
Sarcini rezistive (ceainice electrice, mașini de gătit orez);
Protecția circuitelor sensibile, cum ar fi bateriile cu litiu și plăcile de circuite;
Aplicații care necesită întreruperea rapidă a curenților de scurtcircuit.

Aplicații cu suflare lentă:
Sarcini inductive/capacitive (motoare, Surse de alimentare de comutare);
Aplicații care necesită protecție la supratensiune (precum protecția la supratensiune magnetizantă pentru transformatoare de peste 100 kVA);
Circuite inductive/capacitive, cum ar fi motoarele, surse de alimentare, si invertoare;
Echipamente supuse curentului de pornire de pornire (cum ar fi comutarea surselor de alimentare și transformatoarelor);
Medii de mediu care necesită toleranță la curent de impuls.

Diferențele funcției de protecție Siguranțe rapide: Asigurați numai protecție la scurtcircuit și nu poate face distincția între suprasarcină și impulsuri tranzitorii. ‌‌
Siguranțe cu ardere lentă: Asigurați atât protecție la suprasarcină, cât și la scurtcircuit, folosind valoarea I²t (integrala pătratului curentului și al timpului) pentru a determina energia. ‌‌

Parametri cheie și puncte cheie de selecție
Diferențele de curbe I-T
Siguranțele cu ardere rapidă au o curbă mai abruptă, cu un timp de topire ≤0,1s la 2x curentul nominal; siguranțele cu ardere lentă au o curbă mai plată, cu un timp de rezistență ≥10s la 2x curentul nominal.
Riscul de schimb
Înlocuirea unei siguranțe cu ardere lentă cu o siguranță cu ardere rapidă poate duce la eșecul pornirii dispozitivului; înlocuirea unei siguranțe cu ardere rapidă cu o siguranță cu ardere lentă poate crește riscul de deteriorare a componentelor sensibile.
‌Cost și structură‌
Siguranțele cu suflare lentă sunt mai scumpe datorită aliajelor lor speciale sau structurilor complexe.

‌Considerații de selecție‌
‌Prioritatea calculului parametrilor‌:
Verificați dacă valoarea I²t a supratensiunii maxime a circuitului este mai mică decât valoarea de rezistență a siguranței (de exemplu, o sursă de alimentare trebuie să treacă un test de supratensiune de 15 A/150 ms). ‌‌
Capacitatea de întrerupere trebuie să fie mai mare decât curentul maxim de scurtcircuit al sistemului (de ex., pentru un scurtcircuit de 35kA, alegeți o capacitate de întrerupere de 50 kA). ‌‌

Concepții greșite comune‌:
Temperaturile ridicate pot duce la scăderea curentului nominal al siguranței cu ardere lentă 30%. ‌‌
Folosirea greșită a unei siguranțe cu ardere rapidă într-un UPS poate provoca declanșări false (un caz a dus la pierderi de 1.8 milioane de yuani). ‌‌
Experimentele arată că atunci când o baterie cu litiu scurtcircuitează, probabilitatea de evadare termică cauzată de o siguranță cu ardere lentă este de opt ori mai mare decât cea a unei siguranțe cu ardere rapidă.
La testarea invertorului, utilizarea greșită a unei siguranțe cu ardere lentă poate crește rata de deteriorare a modulului de la 1% la 37%.
