A diferença e a aplicação de fusíveis de expansão rápida e lenta

A principal diferença entre fusíveis de ação rápida e de ação lenta. Suas principais diferenças estão na velocidade de fusão e na capacidade de suportar correntes pulsadas.. Os fusíveis de ação rápida respondem rapidamente e são adequados para proteger circuitos sensíveis; fusíveis de ação lenta podem suportar correntes de surto instantâneas e evitar disparos falsos.

Sobre cenários de aplicação, é mencionado que os fusíveis de ação rápida são adequados para cargas resistivas e proteção IC, enquanto os fusíveis de ação lenta são adequados para cargas capacitivas/indutivas. Esta informação é muito importante porque o cenário de aplicação errado fará com que o dispositivo falhe ao iniciar ou a proteção falhe. É particularmente enfatizado que fusíveis de ação lenta devem ser usados ​​em ocasiões com correntes de surto, como comutação de fontes de alimentação.

Em termos de princípios técnicos, o “características de atraso” dos fusíveis de ação lenta são derivados de estruturas e designs de materiais especiais, que lhes permitem absorver energia e resistir a pulsos. Esta explicação principal é muito valiosa e pode ajudar os usuários a entender por que os fusíveis de ação rápida não podem simplesmente substituir os fusíveis de ação lenta.

Sugestões práticas para seleção de parâmetros: A corrente nominal é 1.5-2 vezes a corrente de trabalho. No entanto, é importante notar o equívoco de que quanto mais rápida a ação, melhor. O “lentidão” dos fusíveis de ação lenta é na verdade um reflexo de sua capacidade de julgamento inteligente.

Seria mais claro considerar organizá-lo em uma tabela para mostrar a comparação. A tabela deve incluir quatro dimensões: características de fusão, cargas aplicáveis, aplicações típicas, e princípios de substituição, para que os usuários possam ver rapidamente. Por exemplo, o “resistência a surtos” de um fusível lento corresponde a cargas capacitivas/indutivas, e aplicações típicas são comutação de fontes de alimentação e partida de motores.

A principal diferença entre ação rápida (golpe rápido) e ação lenta (golpe lento) fusíveis reside nas características de fusão, cenários de aplicação e resistência a surtos. A comparação específica é a seguinte:

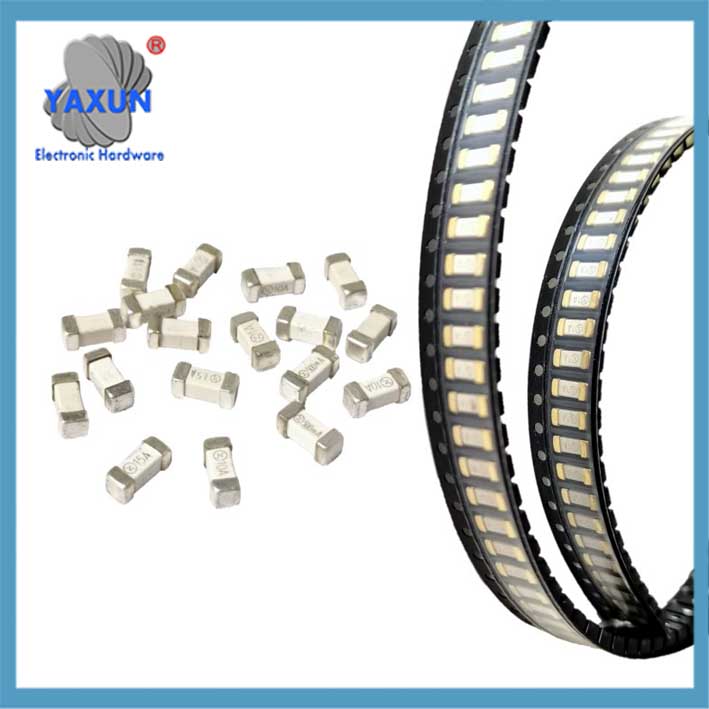

Rápido-lento, contra-ataque 6125 fusível de chip 20A, 30UM, 40UM, para proteção de circuito de bateria de nova energia

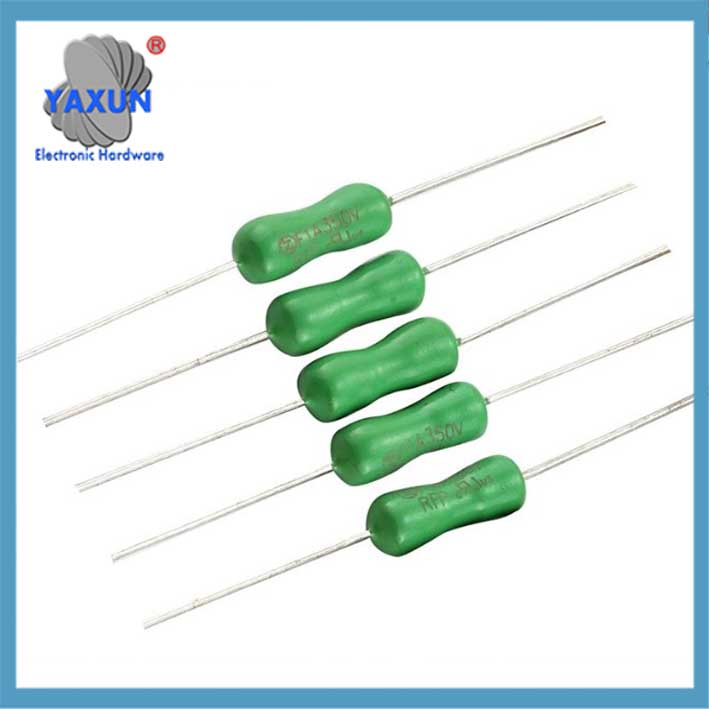

Micro tipo fusível diminuto 250v do cartucho do resistor do pico com sopro rápido de ação rápida verde axial da ligação

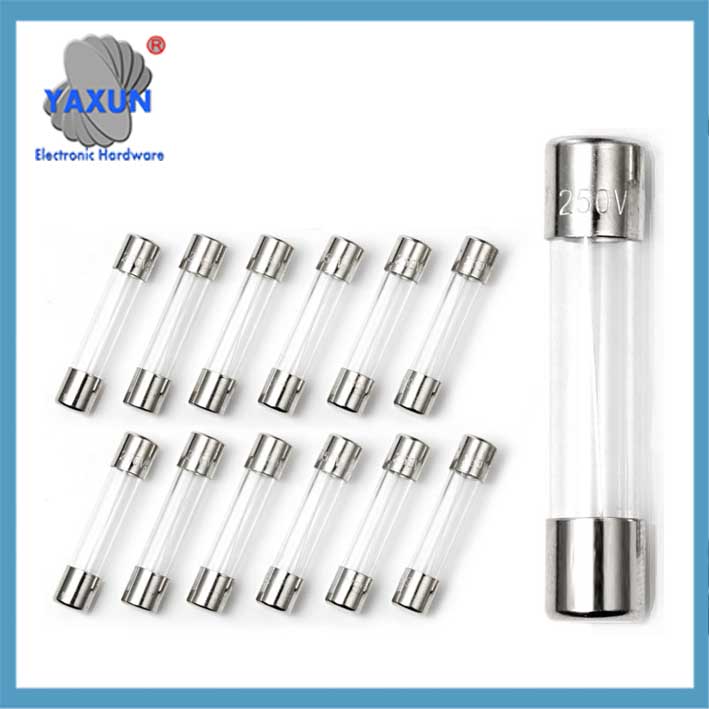

6×30, 6.3×32 Tubo fusível de ação rápida 200mA-50A 500V, 600V, 750, 1000V

EU. Diferença central‌

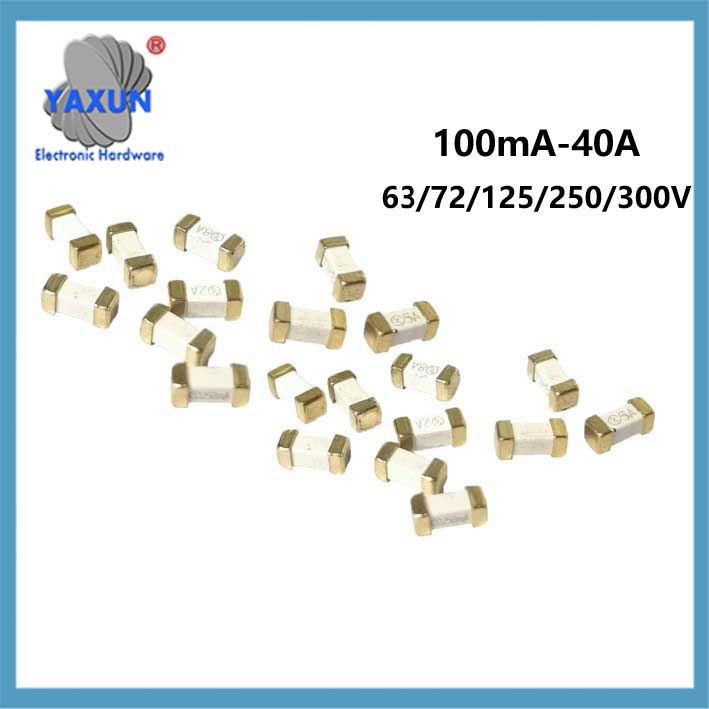

Ação rápida, chip de ação lenta fusíveis 63V 72V 125V 250V 300V para novas baterias de energia

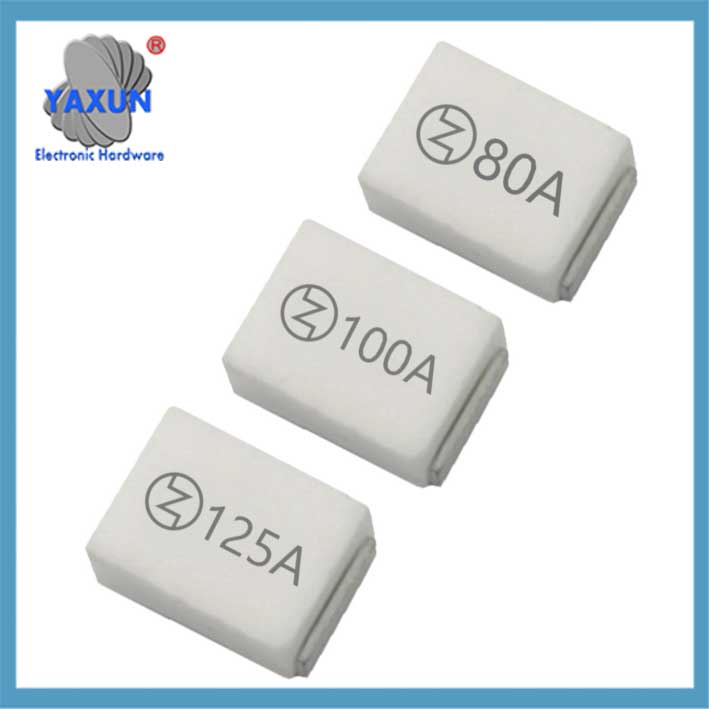

8810 Fusível de chip de alta corrente 20A-125A fusível cerâmico quadrado de sopro lento 32V ~ 125V

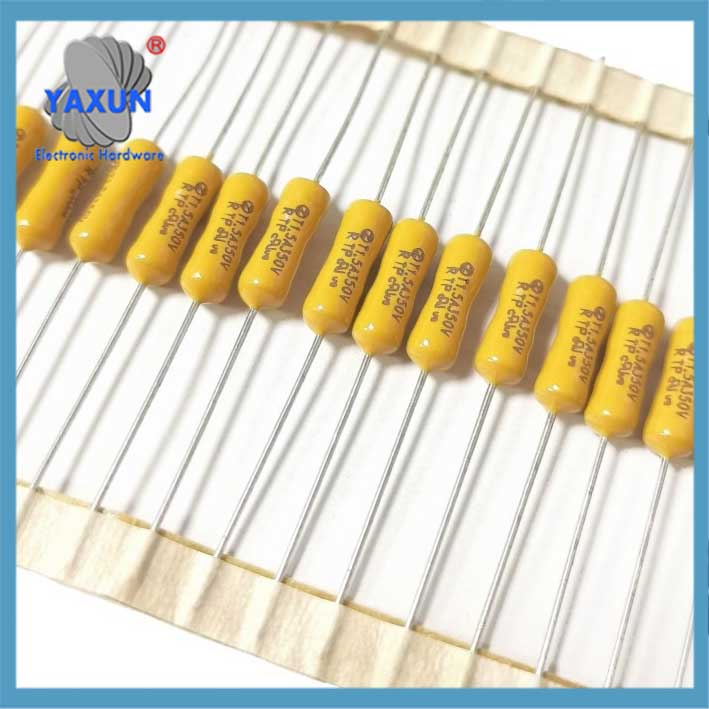

2.4-7Fusível verde/amarelo de chumbo axial mm 125-250V 630mA 1A ~ 15A Fusível de resistência PICO de sopro rápido-lento

Ii. Cenário de aplicação‌
‌Cenário aplicável de fusível de ação rápida‌
Circuito resistivo com corrente de trabalho estável (chaleira elétrica, aquecedor);
Circuito que precisa proteger rapidamente dispositivos valiosos (Ic, Tubo MOS);
Equipamento eletrônico sensível sem corrente de surto.

‌Cenários de aplicação de fusíveis de ação lenta‌
Circuitos capacitivos com surtos de inicialização (carregamento de capacitores eletrolíticos de fonte de alimentação chaveada);
Cargas indutivas com grandes correntes de inicialização (motores, compressores);
Terminais de entrada/saída de energia e outros links suscetíveis a interferência de pulso.

6×30 fusível cerâmico 500V/250V/125V 200mA-50A de sopro lento e rápido

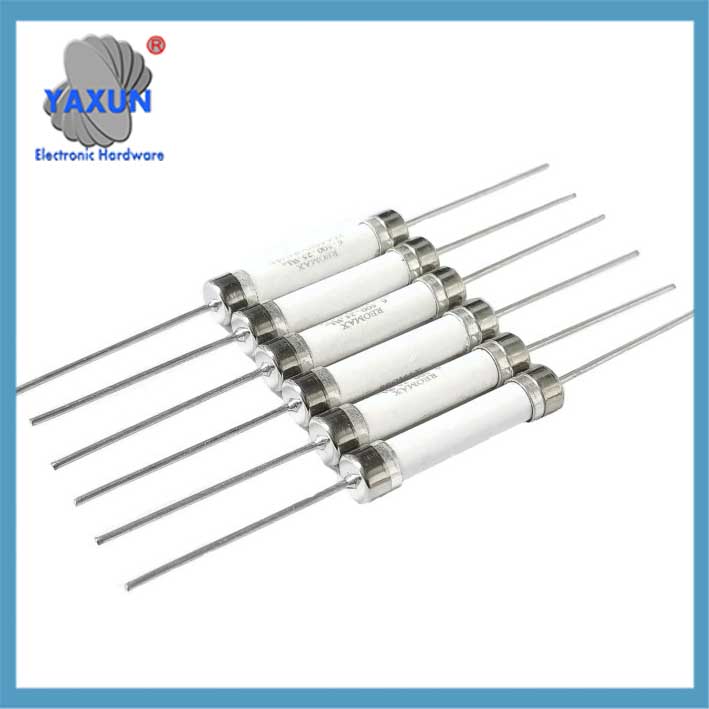

6×30, 6.35×32 tubo fusível cerâmico de alta tensão 200mA-50A 500V, 600V, 750V, 1000V

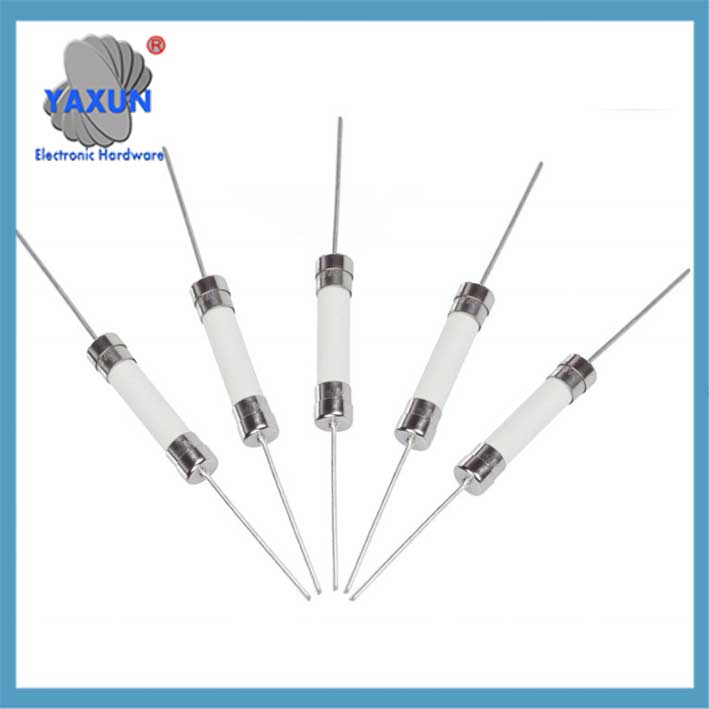

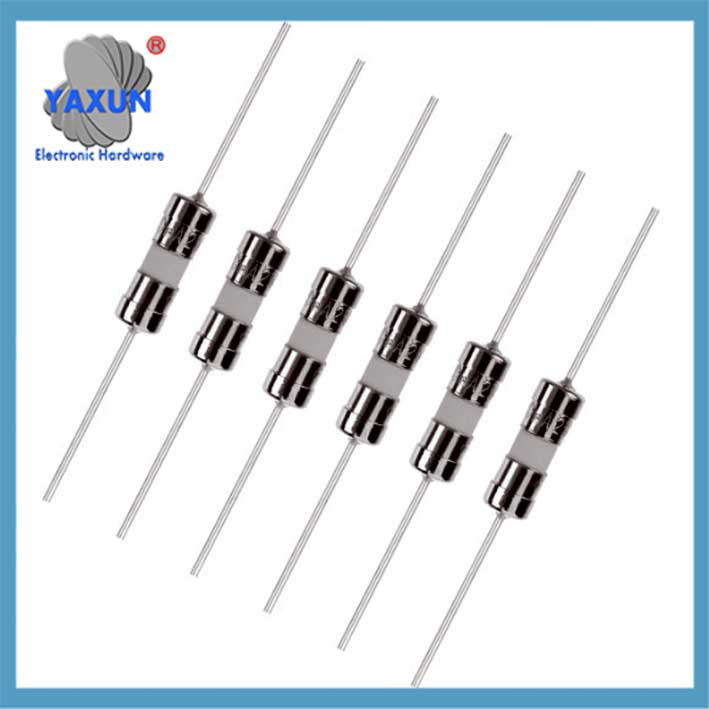

Fusível cerâmico 3×10, 3.6×10, 4Tubo fusível cerâmico x11mm 200mA-15A corpo único & com fio condutor

‌Iii. Considerações de seleção‌
‌Corrente nominal‌: Geralmente 1.5-2 vezes a corrente máxima de operação do equipamento para ser compatível com surtos.
‌Princípio de substituição‌:
O fast-break pode ser substituído pelo slow-break para melhorar a anti-interferência (exceto para circuitos sensíveis);
‌Nunca substitua a interrupção lenta pela interrupção rápida, caso contrário, causará fusível de inicialização (como quando o motor dá partida).
‌Marcando distinção‌:
O fast-break geralmente é marcado com a letra ‌F‌ (Ação rápida), e o slow-break é marcado com ‌T‌ (Atraso de tempo).

4. Princípio técnico‌
‌Mecanismo de atraso de interrupção lenta‌: Absorva energia através de estruturas especiais (como ligas fundidas), suportar temporariamente correntes de pulso (como correntes de carga de capacitores), e somente fusível quando continuamente sobrecarregado.
‌Mecanismo de quebra rápida‌: O fusível tem uma estrutura fina e é sensível às mudanças de corrente, quebrando imediatamente quando ocorre sobrecorrente.

⚠️ ‌Correção de mal-entendido‌: Pausa lenta não significa “resposta lenta”, Mas pode distinguir entre corrente de falha e corrente de pulso para evitar proteção falsa.
