Montagem de superfície SMD Corrente fusível Fuse China Fornecedor

Várias empresas sediadas na China são especializadas na fabricação de suportes para montagem em superfície (Smd) fusíveis de chip atuais, com Dongguan YAXUN Electronics e FBelec sendo exemplos proeminentes. Essas empresas oferecem uma variedade de tipos de fusíveis SMD, incluindo opções de ação rápida e lenta, e atender a diferentes classificações de tensão e corrente, com alguns especializados em aplicações específicas, como carregadores de carro.
Aqui está uma visão mais detalhada de alguns fornecedores importantes:
Dongguan YAXUN Eletrônica Co., Ltd.:

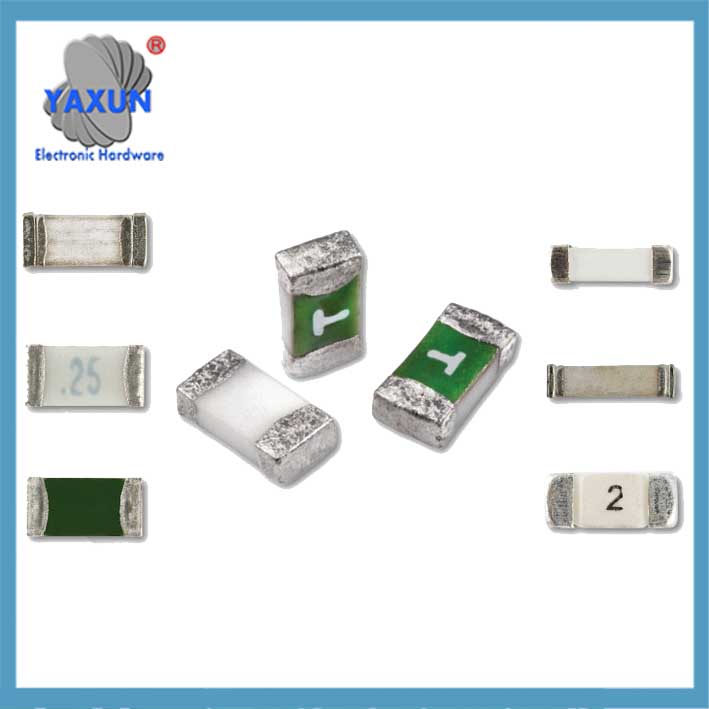

Esta empresa é um importante fabricante de componentes de proteção de circuitos, incluindo fusíveis SMD, e tem um forte foco nas indústrias de eletrodomésticos e automotiva. Eles oferecem vários tamanhos (por exemplo, 0603, 1032, 1206, 2410, 6125) e tipos (golpe rápido, golpe lento).

2410/1808/6125 Fusível elétrico SMD 0,5A ~ 30A

Fusível elétrico Eaton Bussmann SMD 0603, 6125, 1206 0.25A-50A 32V

0603, 1206 Fusível único SMD 1 ~ 30A 32V, 63V

Os fusíveis de chip são componentes de proteção de circuito miniaturizados que usam tecnologia de montagem em superfície (SMT). Eles são divididos principalmente em duas categorias: tipo de fusível único e tipo de auto-recuperação. A seguir está uma introdução detalhada dos aspectos de classificação, princípio de funcionamento, e aplicação:
1. Classificação central
‌Fusível de chip único‌
Por tamanho: Pacotes padrão EIA, como 0402 (1.0× 0,5 mm), 0603 (1.6× 0,8 mm), e 1206 (3.2× 1,6 mm).
Por características do fusível:
Tipo de fusível lento (Marca T/TT): adequado para circuitos com correntes de surto, como motores e transformadores;
Tipo de fusível rápido (Marca F/FF): usado para circuitos de precisão sem surtos;
Estrutura típica: pacote de tubo quadrado de cerâmica, preenchido com meio extintor de arco de areia de quartzo, e design de eletrodo de camada dupla para melhorar a estabilidade condutiva.

‌Fusível de chip reinicializável (Pptc)‌
Material principal: resina polimérica e partículas condutoras são compostas, e a reinicialização automática é obtida através da sensibilidade à temperatura;
Processo de trabalho: quando ocorre sobrecorrente, a resina se expande para bloquear o caminho condutor, e depois que a falha for eliminada, a condução é restaurada após o resfriamento;
Tamanhos comuns: 0805, 1812, 2920, etc., mantendo a corrente 0,05-3,0A.

2. Principais características técnicas
‌ Mecanismo de Fundamento ‌: siga a lei de Joule (Q=I²Rt), o fusível aquece e derrete quando ocorre sobrecorrente;
‌Processo de proteção ambiental‌: tecnologia de soldagem sem chumbo, compatível com RoHS 2.0 padrões, conteúdo principal <1000ppm;
‌Otimização de desempenho‌:
O enchimento com areia de quartzo reduz o tempo de quebra para 0.1 segundos (no 20 vezes a corrente nominal);
A velocidade de resposta de auto-recuperação é inversamente proporcional à intensidade da corrente de falta.

3. Cenários típicos de aplicação
‌Eletrônicos de consumo‌: baterias de celular, Proteção de interface USB (comumente usado 0603 embalagem);
‌ Equipamento industrial‌: interruptores controlados por programa, unidades de segurança do painel de remendo;
‌Eletrônica automotiva‌: proteção contra sobrecorrente do circuito de carga do veículo.

SST1300 3A300V 2410 1808 6125 SMD Fusível

Fusível de chip 1808 Koac atual 2410 SMD CCF1N BLOW NORMAL 1A 1.6A 2.5A 3.15A 4A 5A 6.3A 8A 10A 125V MOLHADO DE SUPERFÍCIE

0603 Fusível de chip cerâmico T1A-8A

4. Considerações de seleção
A corrente nominal deve ser superior a 1.25 vezes a corrente de trabalho;
A resistência do pulso é mais fraca do que a dos fusíveis de tubo de vidro, e o impacto da corrente de surto precisa ser avaliado;
O tipo de autorrecuperação não é adequado para cenários que exigem proteção completa contra desligamento.

Os principais fabricantes atuais, como a Oxis Electronics, lançaram fusíveis de chip quadrado aprimorados, que otimizam a confiabilidade da conexão através de tampas quadradas de latão e fusíveis de liga.
