Porta-fusível elétrico Lnline & Conjunto do cabo

Os porta-fusíveis elétricos e os conjuntos de cabos são componentes essenciais dos sistemas de proteção de circuitos, usado para proteger e conectar fusíveis. Eles garantem uma rápida interrupção do circuito em caso de sobrecarga ou curto-circuito. A seguir estão as principais informações:
EU. Funções e categorias principais
função básica
Fornece suporte mecânico e conexão elétrica para garantir operação estável do fusível.
Quando o fluxo de corrente é anormal, o fusível desconecta o circuito, equipamento de proteção.
‌Categorias principais‌
‌Por método de instalação‌:
‌Montagem em painel‌: Para uso com dispositivos como amplificadores e alto-falantes automotivos.
‌Montagem PCB‌: Para uso com placas de circuito, como o porta-fusível 5×20mm.
‌Montagem de chumbo‌: Comumente encontrado em chicotes elétricos automotivos, suporta conexão e desconexão rápida.
‌Por tipo de fusível‌:
‌Montagem de plugue‌: Adequado para pequenos, médio, e grandes fusíveis automotivos (como sistemas 12V/24V).
‌Montagem com parafuso‌: Para uso com aplicações de alta corrente (como equipamento industrial 200A).

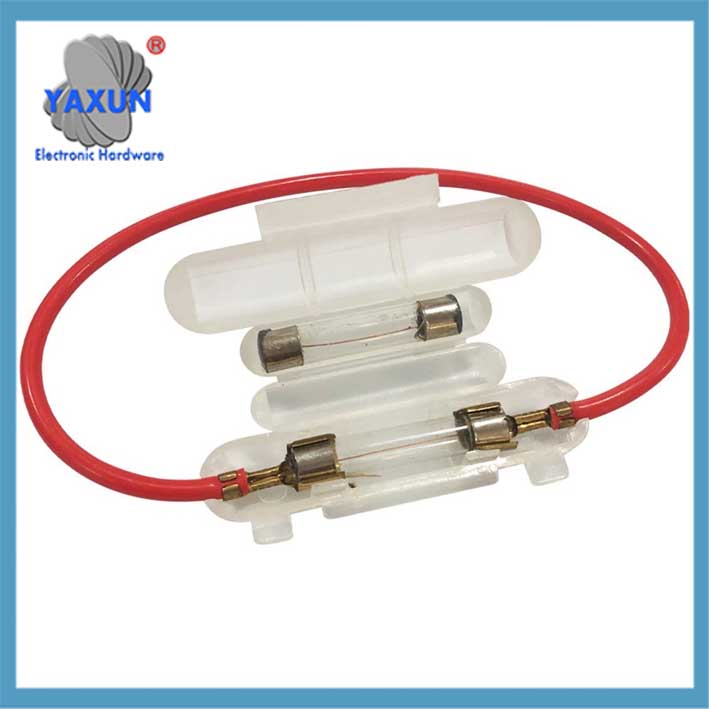

Suporte de fusível de montagem com fio com ferramentas de fusível 10A de 6x30mm & Melhoria da casa

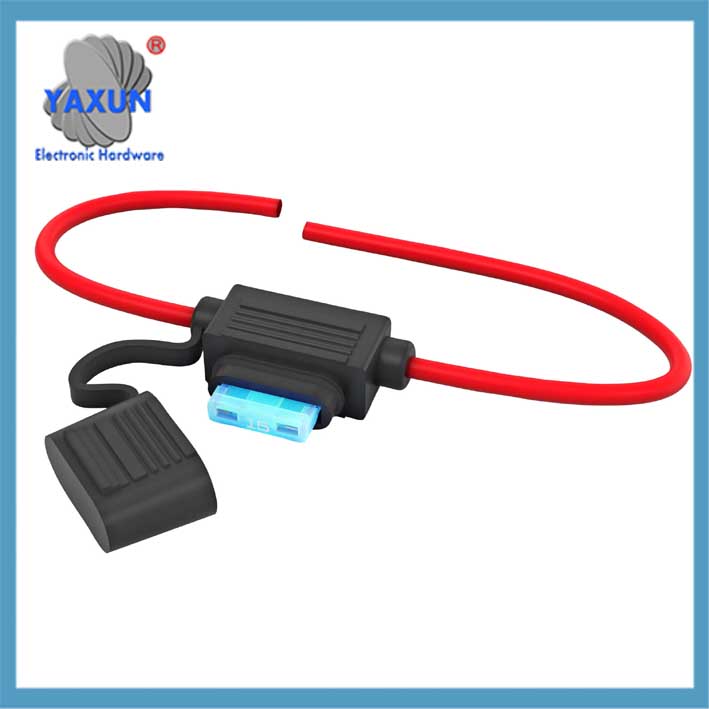

Chicote de fios ATC, ATO 20A, 30UM, 40Porta-fusível de lâmina 12AWG para caminhão marinho

CAIXA DE FUSÍVEIS SRA.

Ii. Principais parâmetros de design
Desempenho Elétrico
Corrente classificada: Cobre 1A a 200A. Os novos veículos energéticos devem suportar altas tensões de 300V-1000V.
Capacidade de interrupção de circuito: Os inversores solares devem atender aos requisitos de interrupção de alta potência.

Materiais e Processamento
Componentes Condutivos: Liga de cobre ou condutores banhados a prata, garantindo baixa resistência de contato (<10mΩ).
Isolamento: Plástico de engenharia PBT ou poliimida, com resistência a altas temperaturas superior a 85°C.

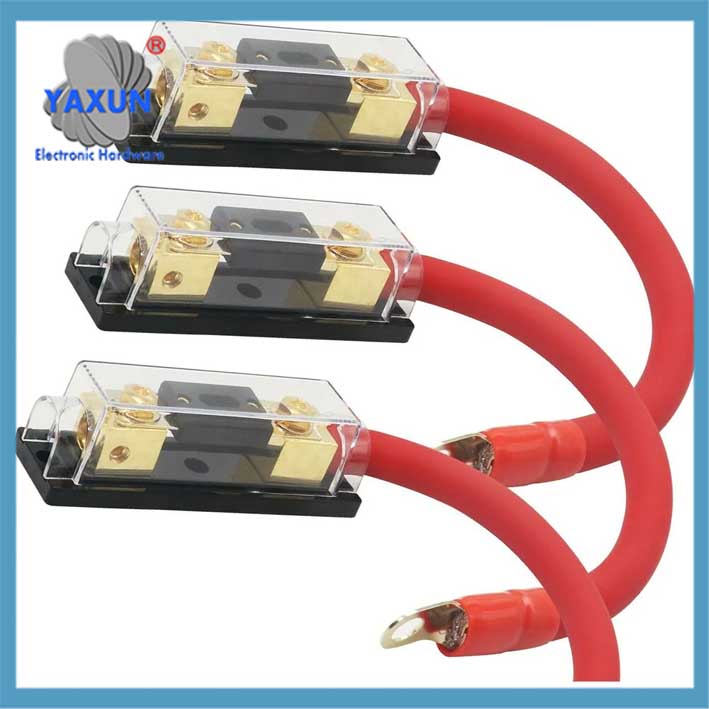

OFFC 200 Kit de instalação da bateria do porta-fusível do terminal dourado Amp ANL

16 Fusível automático da lâmina do carro do fio de cobre do calibre AWG impermeável com 15 AMP

Iii. Cenários típicos de aplicação
Automotivo
O compartimento do motor e as caixas de fusíveis da cabine protegem circuitos críticos, como a ECU e os faróis.
Design à prova d'água (por exemplo, Classificação IP67) para ambientes úmidos.

Nova Energia e Industrial
Os sistemas de alta tensão de veículos elétricos exigem porta-fusíveis especializados que resistem a altas temperaturas e altas correntes (por exemplo, 200UM).
O inversor fotovoltaico usa um porta-fusível com certificação UL que suporta fusíveis 20A-30A DC.

4. Pontos-chave de seleção e instalação
‌Correspondência de carga‌: Os circuitos do motor requerem um tipo de sopro lento, enquanto o equipamento eletrônico requer um tipo de golpe rápido.
‌Adaptação Ambiental‌: Para ambientes de alta temperatura, escolha uma caixa de cerâmica; para espaços compactos, use uma estrutura roscada patenteada.
‌Padrões de Certificação‌: Produtos certificados pela UL e IEC são preferidos para garantir segurança e conformidade.
