Funções e aplicações de fusíveis eletrônicos (Spur)

Um efuso (também chamado de link efuse) é um componente eletrônico usado para proteger um circuito contra sobrecorrente ou superaquecimento. Sua função principal é soprar automaticamente em situações anormais para cortar o circuito. A seguir estão seus pontos-chave:
EU. Princípio Fundamental e Estrutura

Princípio de funcionamento

Quando a corrente aumenta anormalmente, o condutor aquece devido à resistência (seguindo a fórmula Q=I2RTQ=I2RT), e quando atinge o ponto de fusão do material fundido, derrete automaticamente, assim cortando o circuito.

Estrutura Básica

Derreta o material: Liga de chumbo-antimônio (baixo ponto de fusão, alta resistividade) foi usado nos primeiros dias, e prata, cobre ou ligas especiais são usadas principalmente nos tempos modernos.

Formulário de embalagem: Incluindo tubular de vidro (como 5×20mm, 6×32mm, 3.6×10mm), tubular cerâmico, folha (para automóveis), Tipo de patch SMD, etc..

Proteção de sobrecorrente:
Os eFuses interrompem o fluxo de corrente quando excede um limite predeterminado, evitando danos a componentes eletrônicos sensíveis.

Proteção contra curto-circuito:
Eles detectam e interrompem rapidamente curtos-circuitos, que são caminhos de baixa resistência que causam fluxo excessivo de corrente.

Proteção contra sobrecarga:
Os eFuses protegem contra condições de sobrecorrente prolongadas, como aqueles causados por uma carga incompatível.

Detecção e isolamento de falhas:
Eles podem ser projetados para detectar e isolar diversas condições de falha, incluindo correntes de partida, sobretensão, corrente reversa, e polaridade reversa.

Auto-retenção:
Muitos eFuses podem ser redefinidos eletronicamente, permitindo que eles retornem à operação normal após uma condição de falha ser eliminada, eliminando a necessidade de substituição física.

Taxa de variação ajustável:
Alguns eFuses oferecem taxas de variação ajustáveis, permitindo o controle sobre a velocidade com que a corrente aumenta, o que pode ser útil na prevenção de danos causados por correntes de partida.

Fusível de vidro 5×20 única interrupção rápida e lenta de 250/125 V 32mA-20A

Fusível Em Linha 5×20 mm E 1 X 1-4 Fusível de vidro rápido rápido em polegadas

5×20 milímetros 3 UM 3 Amp 125 Volt 0,2×0.78 Fusíveis de vidro de sopro rápido F3AL125V em polegadas

Iii. ‌Cenários de classificação e aplicação‌

Tipo	características	‌Aplicações típicas ‌‌
‌‌Tipo de golpe rápido ‌‌	Resposta extremamente rápida (<0.001 segundos), usado em circuitos sensíveis	Equipamento semicondutor, produtos eletrônicos de precisão
‌‌Tipo de golpe lento‌	Permite sobrecarga de curto prazo (0.01–0,1 segundos para explodir), resistência de corrente de surto	Circuito de partida do motor, Adaptador de energia
‌Fusível de temperatura ‌	Superaquecimento indutivo, uso único	Aparelhos de aquecimento, como secadores de cabelo e panelas elétricas de arroz
‌Fusível de alta tensão	Inclui componentes de montagem (como molas de fixação) para simplificar a conexão do tubo	Sistema de energia de alta tensão

Aplicações de fusíveis eletrônicos:
Eletrônica Automotiva:
eFuses são usados em vários sistemas automotivos, incluindo unidades de controle do motor, sistemas de infoentretenimento, e sistemas de segurança.

Automação Industrial:
Eles são utilizados em controladores lógicos programáveis (CLPs), sistemas de controle de motores, e outros equipamentos de automação industrial.

Eletrônicos de consumo:
eFuses são encontrados em smartphones, notebooks, comprimidos, e outros dispositivos portáteis.

Centros de dados:
Eles são usados em unidades de distribuição de energia e racks de servidores para proteger infraestruturas críticas.

Sistemas de troca a quente:
Os eFuses fornecem proteção em sistemas onde componentes podem ser adicionados ou removidos enquanto o sistema está em execução.

Sistemas de gerenciamento de bateria:
Eles são usados em circuitos de carga e descarga de baterias para evitar condições de sobrecorrente e sobretensão.

Distribuição de energia:
Os eFuses são usados em unidades de distribuição de energia e fontes de alimentação para proteção contra sobrecorrentes e curtos-circuitos.

Proteção Geral do Circuito:
Os eFuses podem ser usados em qualquer circuito eletrônico onde seja necessária proteção contra sobrecorrente.

6×30, 6.3×32 tubo fusível de vidro quebra rápida e lenta 250V/125V 250mA-20A

5×20 eFuse cerâmico 00mA 1A 2A 3A 4A 5A 6.3A 8A 10A 12A 15A 16A 20A 25A 30A

Fusível cerâmico de sopro rápido rápido 630mA (0.63UM) 250V, 5x20mm (3/16 polegada x 3/4 polegada)

Iii. Principais especificações de uso
‌Substituição proibida de materiais‌
Fio de cobre ou fio de ferro não pode ser usado como substituto (baixa resistividade, alto ponto de fusão), o que pode causar um acidente devido à falha em soprar a tempo.
‌ Fatores de seleção‌
‌Corrente nominal‌: Precisa ser um pouco maior que a corrente máxima de trabalho do circuito (como fusível 6A para circuito 5A).
‌Capacidade de ruptura‌: Deve ser maior que a corrente máxima de curto-circuito do circuito (como curto-circuito de 100A, ≥100A capacidade de interrupção).
‌Temperatura ambiente‌: A redução de potência é necessária para ambientes de alta temperatura.

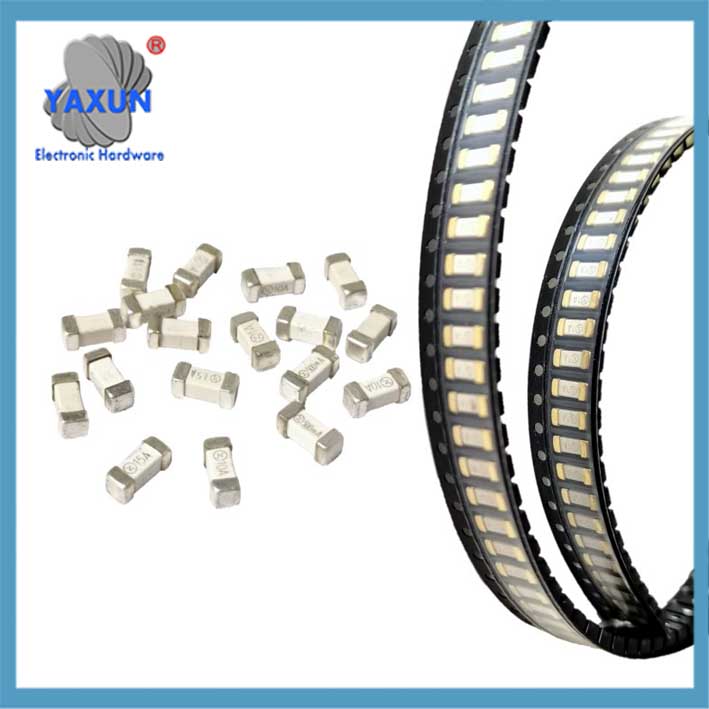

Rápido-lento, contra-ataque 6125 fusível de chip 20A, 30UM, 40UM, para proteção de circuito de bateria de nova energia

Micro tipo fusível diminuto 250v do cartucho do resistor do pico com sopro rápido de ação rápida verde axial da ligação

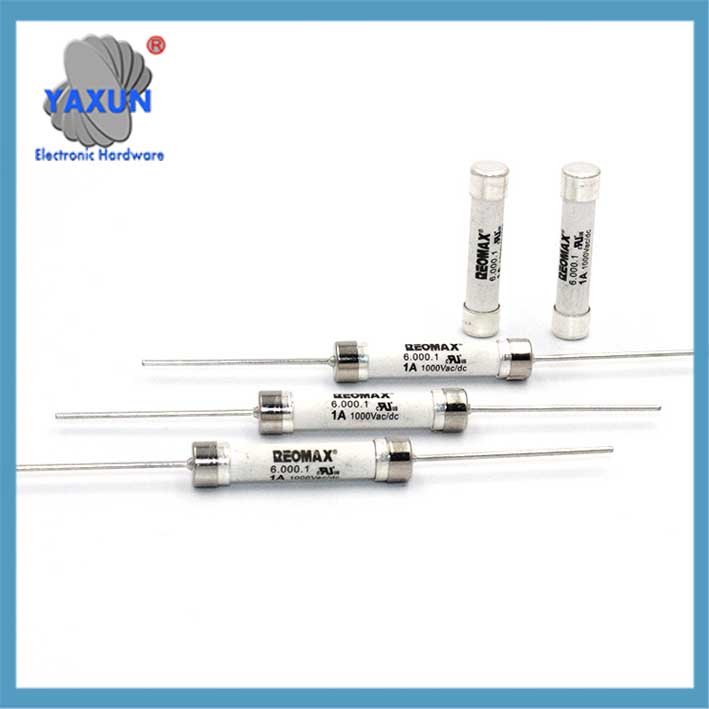

6×30 6.35×32 Tubo fusível cerâmico de alta tensão 200mA-50A 500V/600V/750/1000V

4. Progresso tecnológico
‌Detecção automatizada‌: Como componentes de transferência de material + dispositivo de detecção de visão de máquina, para melhorar a eficiência da produção e classificação de fusíveis.
‌Otimização estrutural‌: Os fusíveis de alta tensão adotam um design de mola de fixação para simplificar o processo de instalação.

observação: Depois que o fusível queimar, ele precisa ser substituído por um novo produto com a mesma especificação. Para modelos de tubo de vidro, o status do fusível pode ser observado visualmente para determinar se é inválido.
