Personalize a função do sensor de temperatura do ar de entrada automotiva

Conhecimento relevante do sensor de temperatura do ar de admissão de automóveis. Este problema é muito comum na área de manutenção automotiva e controle eletrônico.

Vários pontos-chave do sensor de temperatura do ar de admissão de automóveis: Primeiro, todos os materiais enfatizam que este é um coeficiente de temperatura negativo (NTC) sensor termistor, que é a base para entender seu princípio de funcionamento. Em segundo lugar, existem duas soluções principais para a posição de instalação (antes/depois do acelerador), mas as funções são as mesmas. Na seção de sintomas de falha, múltiplas fontes mencionaram repetidamente manifestações típicas, como partida difícil e velocidade de marcha lenta instável, que precisam ser integrados para evitar redundância.

Preste atenção especial à comparação das diferenças entre os sensores de temperatura de admissão e exaustão. Este ponto de conhecimento é muito útil para compreender a particularidade do sensor de temperatura do ar de admissão, e considere mencioná-lo brevemente. Em termos de parâmetros técnicos, é mencionado que a diferença na tensão do sinal sob condições de carro quente e frio é muito valiosa e pode refletir as características dinâmicas de trabalho do sensor.

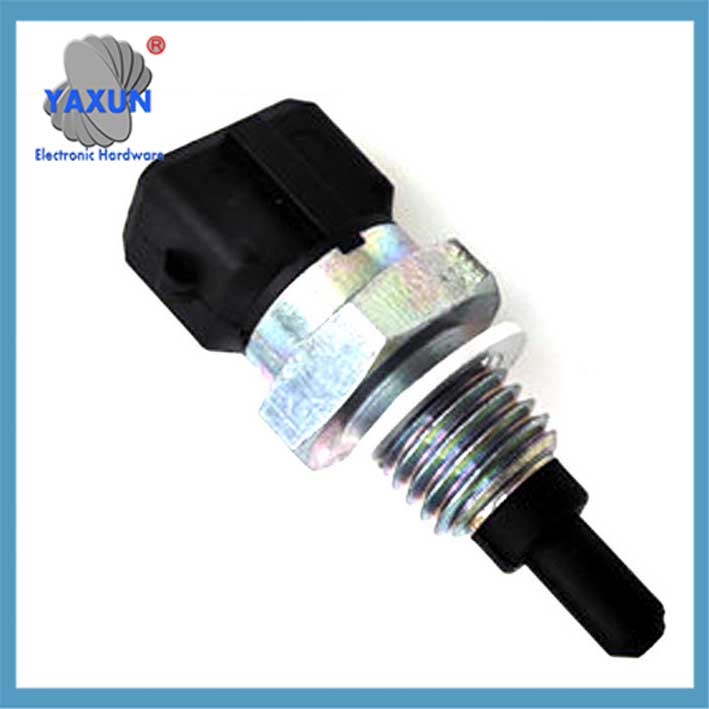

Sensor de temperatura do ar de admissão Mercedes Benz 105425717

Sensor de temperatura do ar de admissão 8942412010 Para Toyota KL47-18-845 89424-12010

Sensor Bosch temperatura do ar de admissão Audi BMW OPEL SEAT VW HONDA OE 046906379

Prepare-se para usar uma apresentação estruturada: primeiro descreva a definição e os princípios básicos, e depois expanda-o em três partes: fluxo de trabalho, função, e culpa.

O sensor de temperatura do ar de admissão (IAT) é um componente chave no sistema de gerenciamento do motor. É usado para monitorar a temperatura do ar que entra no motor e converter os dados em sinais elétricos e transmiti-los para a unidade de controle eletrônico (ECU) para obter correção precisa de parâmetros como volume de injeção e ponto de ignição. A seguir estão seus pontos principais:
EU. Princípio de funcionamento e estrutura‌
‌Componente principal‌
Adotando um coeficiente de temperatura negativo (NTC) termistor: o valor da resistência diminui quando a temperatura aumenta, e o valor da resistência aumenta quando a temperatura diminui.
‌Conversão de sinal‌
O sensor e a ECU formam um circuito fechado. A ECU fornece uma tensão de referência de 5V (Linha THA) e o outro é uma linha de aterramento (E2). Mudanças de temperatura causam mudanças de resistência, que por sua vez altera a tensão do circuito e gera um sinal elétrico correspondente à temperatura.
O sensor IAT mede a temperatura do ar que entra no coletor de admissão do motor.
Esta informação é crucial para a ECU calcular a mistura ar-combustível e o ponto de ignição apropriados para uma combustão ideal..
A ECU envia uma tensão para o sensor e lê a queda de tensão através dele, que corresponde à temperatura do ar de admissão.

‌Características do sinal‌
Estado do carro frio: A tensão do sinal é semelhante à do sensor de temperatura da água;
Estado do carro quente: A tensão do sinal é cerca de 2 a 3 vezes a do sensor de temperatura da água.

Sensor de temperatura 8Z0820535A adequado para Audi A3 A4 S4 S5 Quatt Q3 Q5 Q7 VW Golf

MD326170 13650-56B00 Aplicável ao sensor de temperatura da água de admissão Mitsubishi Lancer

Sensor de temperatura do ar de admissão IAT, ESTEIRA, Kit ACT para GM 25036751 25037225 25037334

‌II. Local de instalação e função‌

‌Local de instalação‌
Localizado no tubo de entrada ou medidor de fluxo de ar, ou antes do acelerador (tubo de entrada) ou depois do acelerador (coletor de admissão).
‌Core function‌
‌Correção da relação ar-combustível‌: O ar de baixa temperatura tem alta densidade, então a ECU aumenta a quantidade de injeção de combustível; ar de alta temperatura tem baixa densidade, portanto, a quantidade de injeção de combustível é reduzida para garantir a eficiência ideal de combustão.
‌Prevenção de batidas‌: O ar de admissão de alta temperatura é propenso a bater, então a ECU ajusta o ângulo de avanço da ignição de acordo.
‌Proteção turbo‌: Monitore a temperatura do ar após a sobrealimentação para evitar danos por superaquecimento.

‌Iii. Sintomas de falha e diagnóstico‌
‌Fenômenos de falha típicos‌
Início difícil, velocidade inativa instável, e aceleração fraca;
Emissões de escape excessivas (fumaça preta);
A luz de falha do motor está acesa.
‌Causas e efeitos da falha‌

Método de detecção‌
‌Detecção de resistência‌: Remova o sensor, medir o valor da resistência após o aquecimento (como usar um secador de cabelo), e compare-o com o valor padrão;
‌Detecção de tensão‌: Quando a chave de ignição está LIGADA, medir a tensão entre THA e E2 (cerca de 0,5 ~ 3,4 V em temperatura normal).

4. Diferenças de outros sensores de temperatura‌ ‌Comparação com sensor de temperatura de exaustão‌

V. Evolução tecnológica e importância‌
Como uma aplicação típica de termistor NTC, este sensor obtém feedback de temperatura de alta precisão por meio de propriedades físicas simples, que afeta diretamente a potência do motor, economia de combustível e nível de emissões. Embora seu design seja pequeno, é uma parte indispensável do moderno sistema de controle eletrônico para obter controle em malha fechada.

Por que personalizar a função do sensor IAT?
Ajuste de desempenho:
Alterar o sinal IAT pode ser uma forma de ajustar o desempenho do motor. Por exemplo, simular uma temperatura do ar de admissão ligeiramente mais baixa pode às vezes levar a uma mistura de combustível mais rica e maior potência, especialmente em motores turboalimentados.
Compensação por Modificações:
Se você modificou seu sistema de entrada de ar (por exemplo, troquei o coletor de admissão, adicionou uma entrada de ar frio), o sensor IAT pode ler temperaturas diferentes do estoque. Personalizar a saída do sensor pode ajudar a compensar essas alterações.
Teste e Experimentação:
Modificar o sensor IAT pode ser uma forma de experimentar diferentes parâmetros do motor e observar os efeitos no desempenho.

Como personalizar:
Adicionando Resistência:
Em série: Adicionar um resistor em série com o sensor IAT aumentará a resistência geral, fazendo com que a ECU interprete uma temperatura mais baixa.
Em paralelo: Adicionar um resistor em paralelo diminuirá a resistência geral, fazendo com que a ECU interprete uma temperatura mais alta.
Potenciômetro (Resistor Variável):
Um potenciômetro permite ajustar a resistência e, portanto, a temperatura percebida do ar de admissão dinamicamente.
Isso é útil para encontrar a configuração ideal para sua configuração específica.
Localização do sensor:
A localização do sensor IAT também pode afetar suas leituras devido à absorção de calor. Considere isso ao fazer ajustes.
Calibração da ECU:
Algumas ECUs de reposição permitem calibrar diretamente as leituras do sensor IAT, fornecendo uma maneira mais precisa de personalizar sua função.
