A seguir está a análise da tecnologia principal e o guia de aplicação do sensor de temperatura do ar condicionado, estrutura abrangente, princípio e pontos de seleção:

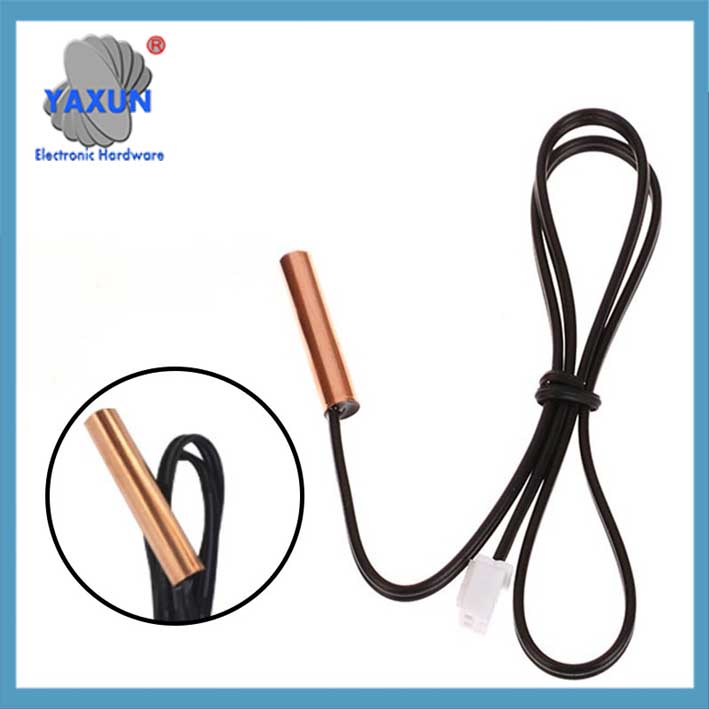

Sensor de temperatura de ar condicionado, 5k 10k 15k 20k 50k 100k, sensor de tubo de ar condicionado, cabeça de borracha, cabeça de cobre.

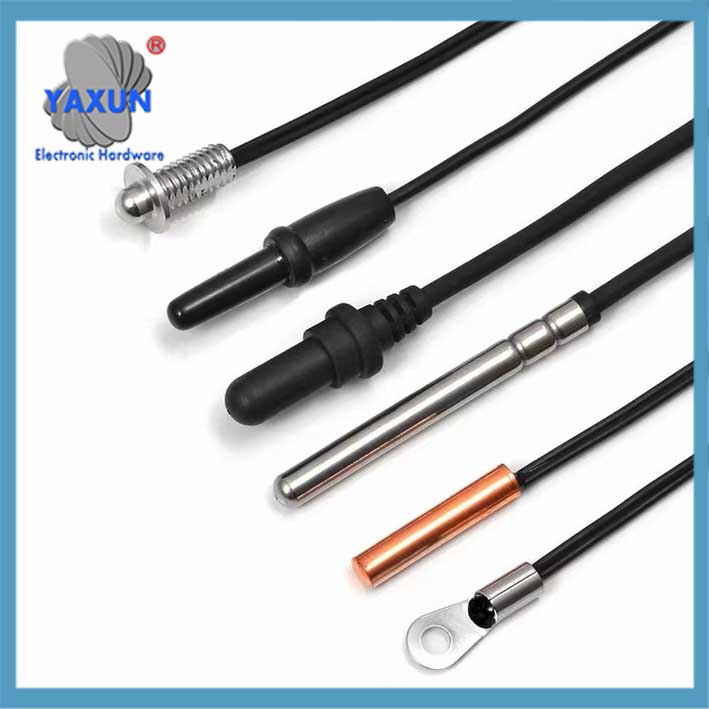

Sonda de temperatura tpe 2k, 5K, 10, 100K Sensor de temperatura de ar condicionado

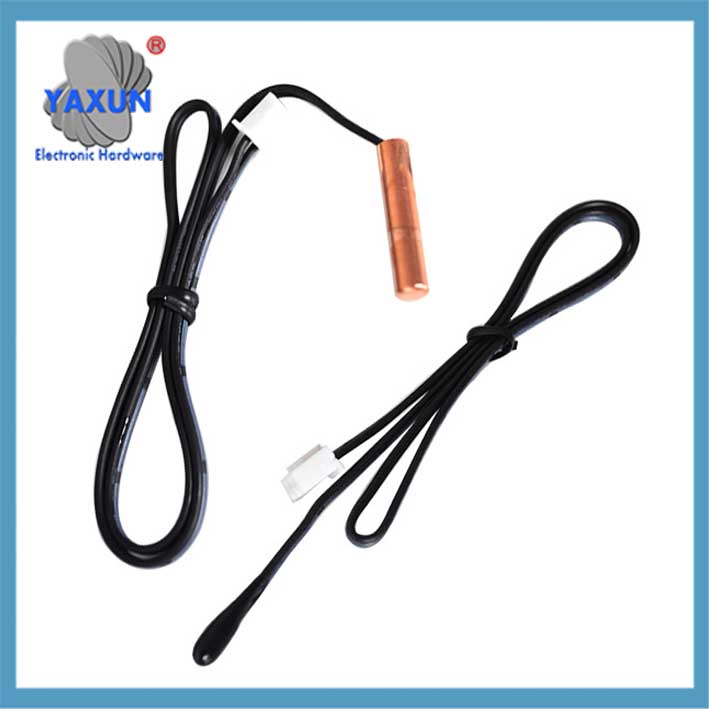

Sensor de temperatura de ar condicionado 5K, 10K, 15K, 20K, 50Sonda do sensor K NTC

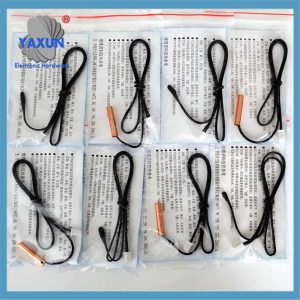

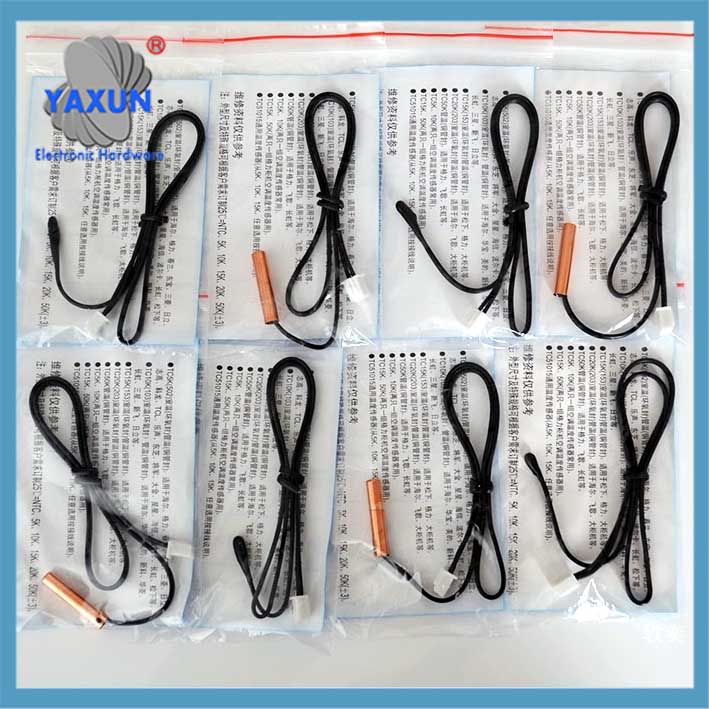

Sensor de temperatura do condicionador de ar In+Out TC 100K para Samsung Haier Hitachi LG

EU. Tipo de núcleo e posicionamento funcional

Observação:
Os condicionadores de ar domésticos são baseados principalmente em termistores NTC (temperatura↑resistência↓);
A resistência de diferentes sensores do mesmo ar condicionado pode ser diferente (como a temperatura do anel interno da Panasonic é geralmente 15KΩ, a temperatura do tubo é 25KΩ).

Ii. Principais parâmetros de desempenho e seleção
‌Requisitos de precisão‌
Sensor de temperatura ambiente: ±0,5℃ (±0,1℃ para modelos de alta precisão);
Sensor de temperatura do tubo: ± 1 ℃ (chave para proteção anticongelante).

‌ Range de temperatura ‌
Ambiente convencional: -30℃~+80℃ (encapsulamento de resina epóxi);
Área de alta temperatura: o sensor de gases de escape precisa suportar 150°C↑ (selo de vidro/encapsulamento de eletrodo de ouro).
‌
Seleção de valor B‌
Valor padrão B: 3435K/3950K, afetando a inclinação da curva de resistência à temperatura;
Alto valor B (4100K) melhora a sensibilidade na zona de alta temperatura.

Iii. Falhas típicas e lógica de diagnóstico
código de cópia de sereia
gráfico LR
UM[Proteção anormal do ar condicionado] –> B[Verifique a resistência do sensor]
B –> C{Resistência medida a 25℃}
C — Desvio do valor nominal ±3%↑ –> D[Substitua o sensor]:citação ml{referência =”11″ dados =”lista de citações”}
C — Normal –> E[Verifique a linha de conexão]
E — Circuito aberto/curto-circuito –> F[Arnês de manutenção]:citação ml{referência =”8″ dados =”lista de citações”}
E — Normal –> G[Falha no ADC da placa-mãe]:citação ml{referência =”9″ dados =”lista de citações”}

caso: Sensor de temperatura do tubo da unidade interna do condicionador de ar Haier nominal 10KΩ, se a medição real <9.7KΩ ou >10.3KΩ, ele precisa ser substituído.

4. Especificações de instalação e manutenção
‌Critérios de posicionamento‌
O sensor de temperatura ambiente precisa ser exposto ao fluxo de ar e evitar fontes de calor locais;
O sensor de temperatura do tubo deve se ajustar firmemente ao tubo de cobre (preenchido com graxa de silicone condutora térmica).
‌Etapas de substituição‌
Desligue a energia → remova a placa de controle → desconecte o plugue → substitua o novo sensor → restaure o teste;
É estritamente proibido dobrar o chumbo (que pode causar fratura interna).

V. Direção da Evolução Tecnológica
‌Fusão multissensor‌: O novo ar condicionado utiliza 4-6 sensores para vincular e realizar controle dinâmico de temperatura por meio de modelagem de campo de temperatura espacial;
‌Calibração Inteligente‌: Detecta automaticamente o desvio de resistência do sensor quando ligado, e a compensação de software melhora a estabilidade a longo prazo.

apêndice: Tabela de comparação rápida de resistência‌
