Interruptor de proteção de superaquecimento de micro motor & Protetor de sobrecarga

Comparação das diferenças entre o interruptor de proteção contra superaquecimento do micro motor & Protetor de sobrecarga. Quando se trata de protetores térmicos de micro motores, a faixa de preço está entre $0.1 iuanes e $0.4 yuan. Os modelos incluem 5ap, TB02-BB8D, 17sou, KSD9700, ST01, S06, etc., que são usados ​​principalmente para motores de limpador de teto solar de assento e possuem características de vedação e à prova d'água. Parâmetros do modelo 17h: normalmente fechado, temperatura operacional 120 graus, corrente máxima 10A ~ 35A. Função de reinicialização automática, adequado para militares, medicina e outras áreas. Aqui precisamos enfatizar a faixa de temperatura e os parâmetros atuais, bem como as características de reinicialização automática.

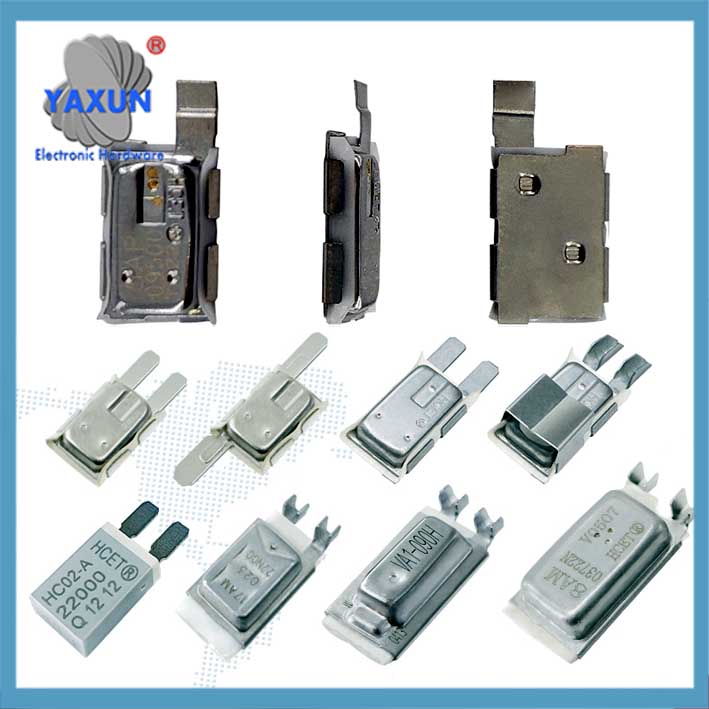

Motor TB05, BB8DTB02, ST-22 35℃- 160℃ mini protetor térmico

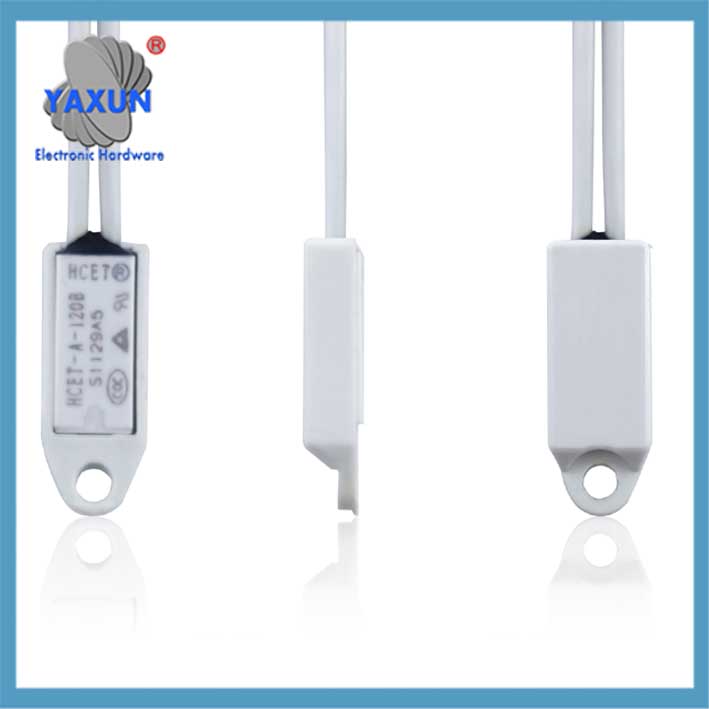

Interruptor de controle de temperatura do micro protetor térmico S01, S06, ST-22

2Deputado, 6PA, 17AM+PTC, 5PA, 8SOU, KSD9700 Motor Superation Protection Switch

Em relação aos protetores de sobrecarga do motor, protetores de motor (MB) usar tecnologia de microprocessador. Possui múltiplas proteções, como sobrecorrente, falha de fase, e parar, e o tempo de viagem é ajustável (0.2-30 segundos), e suporta reinicialização manual ou elétrica. O método de configuração de parâmetros é complementado, como configurar a proteção de sobrecorrente para 1.5-2 vezes a corrente nominal e a sobrecarga para 1.1-1.3 vezes. Essas configurações são muito importantes para aplicações práticas.

A proteção contra travamento do protetor de sobrecarga do motor entra em vigor após a inicialização ser concluída. Quando a corrente excede o valor definido, ele agirá imediatamente. A proteção contra quebra rápida é para falhas de curto-circuito, e está dividido em dois estados: inicialização e operação. A proteção de tempo inverso de superaquecimento é baseada no modelo de acumulação de calor, combinando os efeitos térmicos das correntes de sequência positiva e negativa. Esses mecanismos de proteção precisam ser explicados em pontos para garantir que os usuários entendam como lidar com diferentes falhas.

Em termos de instalação e compatibilidade, ressalta-se que o protetor pode ser instalado na parte frontal do inversor, mas deve-se prestar atenção à correspondência de corrente nominal e aos requisitos de aterramento (diâmetro do fio ≥3,5 mm², resistência <10Oh). A diferença entre relés térmicos e relés de temperatura é que o primeiro é baseado no efeito térmico da corrente, e este último é instalado dentro do motor para medir a temperatura. É necessário distinguir aqui para evitar confusão.

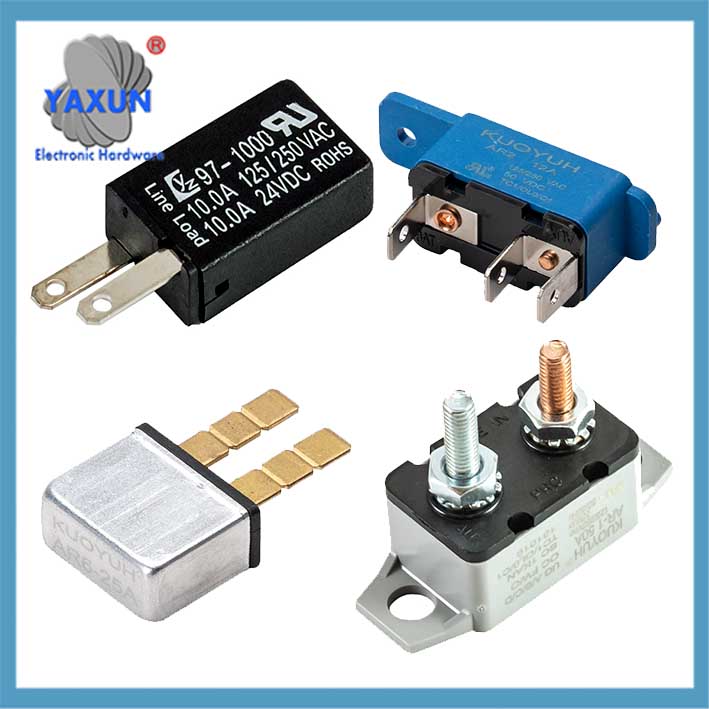

Disjuntores de motores automotivos AR, AR2, 24, 97, 18, 17 Série

98 Manual da série, Protetor de sobrecarga do motor de reinicialização automática

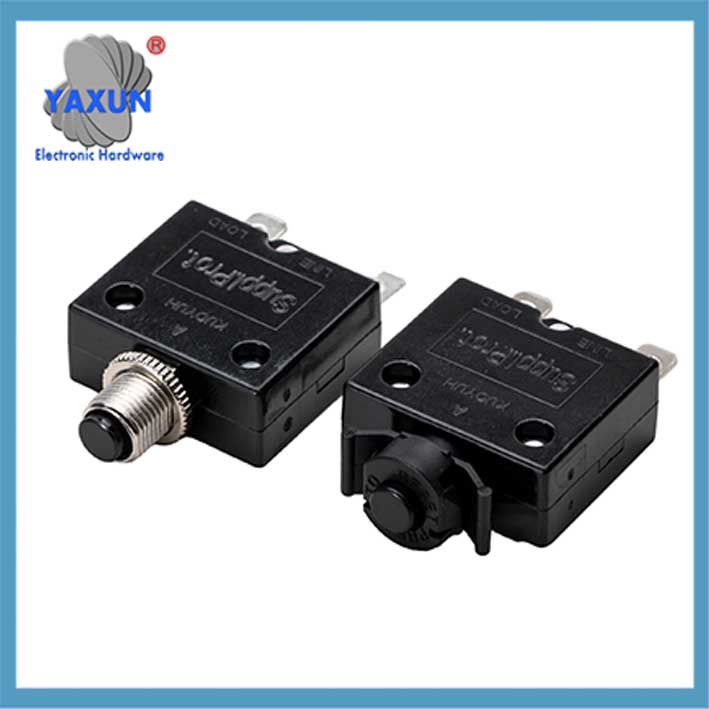

KUOYUH 88 Protetor de sobrecarga do motor série

EU. Interruptor de proteção contra superaquecimento (protetor de temperatura)
‌Princípio de funcionamento e características‌
Usando elementos sensores de temperatura bimetálicos, quando a temperatura atinge o limite definido, os contatos abrem/fecham automaticamente e cortam o circuito; quando a temperatura cai, ele redefine automaticamente e retoma o trabalho.
‌Modelos típicos‌: como 17h, 17AM+PTCT, Série TB02-BB8D, temperatura operacional 40°C~160°C, corrente máxima 10A ~ 60A, tensão nominal 250V, projeto normalmente fechado, com função de vedação à prova d'água.
‌Volume e instalação‌: Design miniaturizado (como instalação plana), adequado para cenas com espaço limitado, diretamente embutido no enrolamento do motor ou na superfície do componente de aquecimento.

‌Cenários de aplicativos principais‌
Micromotores automotivos: motores de teto solar, motores de limpador, motores de ajuste de assento, etc..
Eletrodomésticos: dispositivos de baixa potência, como ventiladores de resfriamento, motores de bomba de água, e ferramentas elétricas que precisam evitar o superaquecimento.
Em um sistema de ignição, ele pode desligar o motor para evitar danos por superaquecimento.

Ii. Protetor de sobrecarga (Protetor de motor KUOYUH)
‌Mecanismo de proteção multifuncional‌
‌Proteção contra sobrecarga‌: Monitore a corrente e desarme quando exceder o valor nominal (geralmente definido como 1.1-1.3 vezes).
‌Proteção contra curto-circuito‌: Corte instantaneamente o circuito quando a corrente aumenta anormalmente (tempo de ação <0.1 segundo).
‌Proteção contra facadas‌: Se a corrente continuar a ser ≥200% do valor nominal após a partida, ele agirá imediatamente.
‌Proteção contra perda/desequilíbrio de fase‌: Quando há perda de fase ou desequilíbrio trifásico, ele responderá dentro 3 segundos.
Monitora a corrente que flui através do circuito do motor e abre o circuito quando a corrente excede um limite predeterminado.
Mecanismo:
Pode ser térmico (usando uma tira bimetálica) ou eletrônico, e viagens após um certo atraso para permitir surtos iniciais.
Casos de uso:
Protege os motores contra danos devido a situações de sobrecorrente sustentadas, como aqueles causados ​​por um impulsor emperrado ou carga de alto torque.
Exemplo:
Um protetor de sobrecarga do compressor do refrigerador desligará o compressor se ele superaquecer ou se não iniciar.

‌Recursos de atualização tecnológica‌
Microprocessador integrado, suporta monitoramento de alta precisão em tempo real da corrente, tensão, temperatura, e exibe a causa da falha através de LED.
Possui ambas as funções de comunicação (como interface RS485) e suporta reinicialização remota e upload de dados.
Compatível com instalação em trilho de 35 mm, pode substituir diretamente os relés térmicos tradicionais.

Iii. Seleção e pontos de instalação
‌Princípio de configuração de parâmetros‌
Corrente de proteção contra sobrecorrente: definido como 1.5-2 vezes a corrente nominal do motor.
Proteção de temperatura: A corrente nominal é 0.8 vezes o valor nominal do motor.
Proteção contra estol: O limite é definido para 200% da corrente nominal, e a ação é com atraso zero.

‌Considerações de compatibilidade‌
Ao instalar o front-end do inversor, a potência de saída do inversor deve ser compatível, e a corrente nominal é ajustada ao máximo para evitar falsos disparos.
Requisitos de aterramento: O protetor e o motor devem ser aterrados de forma confiável (diâmetro do fio ≥ 3,5 mm² de fio de cobre, resistência de aterramento <10Oh).

4. Comparação de produtos típicos

Dica: Para micromotores, interruptores de temperatura integrados (como 17h) são preferidos para proteção compacta; em cenários industriais, protetores inteligentes (como ARD2) são obrigados a lidar com falhas complexas.
