Diferenças entre fusíveis de ação rápida e de ação lenta

As diferenças centrais entre fusíveis de ação rápida e ação lenta estão em sua velocidade de resposta e cenários de aplicação: Os fusíveis de ação rápida sopram instantaneamente para proteger componentes sensíveis, Enquanto os fusíveis de ação lenta atrasam o sopro para suportar correntes de onda.

Análise das Principais Diferenças

Características de sopro e velocidade de resposta.

Fusíveis de ação rápida:

Eles têm tempos de resposta extremamente rápidos, soprando em milissegundos (normalmente 0,1ms-5s) quando ocorre sobrecorrente. Eles são adequados para proteger componentes eletrônicos de precisão, como chips IC e dispositivos semicondutores. (Padrão UL).

Eles seguem o efeito de aquecimento Joule (Q = I²Rt), tem um design de fusível simples, e use fio metálico de seção estreita para rápida condução de calor.

Eles são sensíveis a correntes instantâneas e não suportam correntes de surto durante ligar/desligar ou partida do motor.

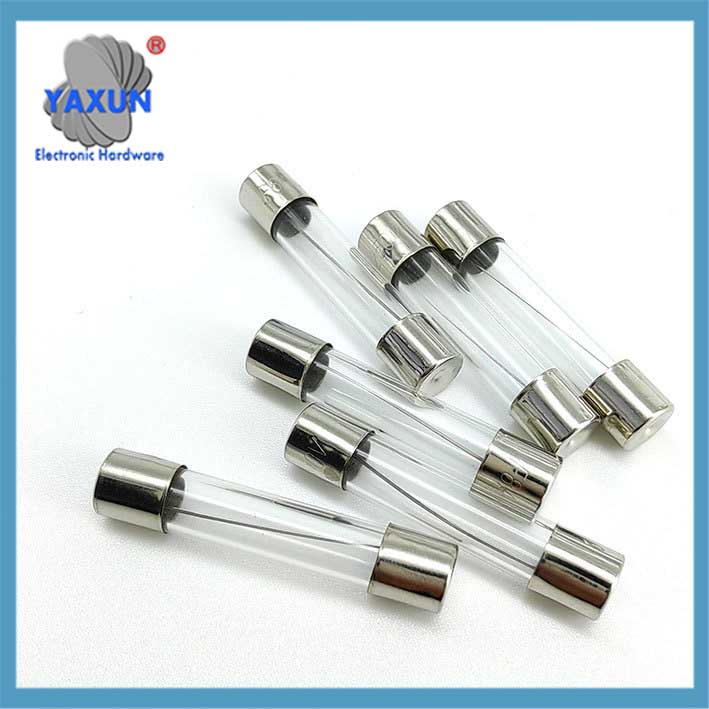

Diferenças entre fusíveis de ação rápida e de ação lenta

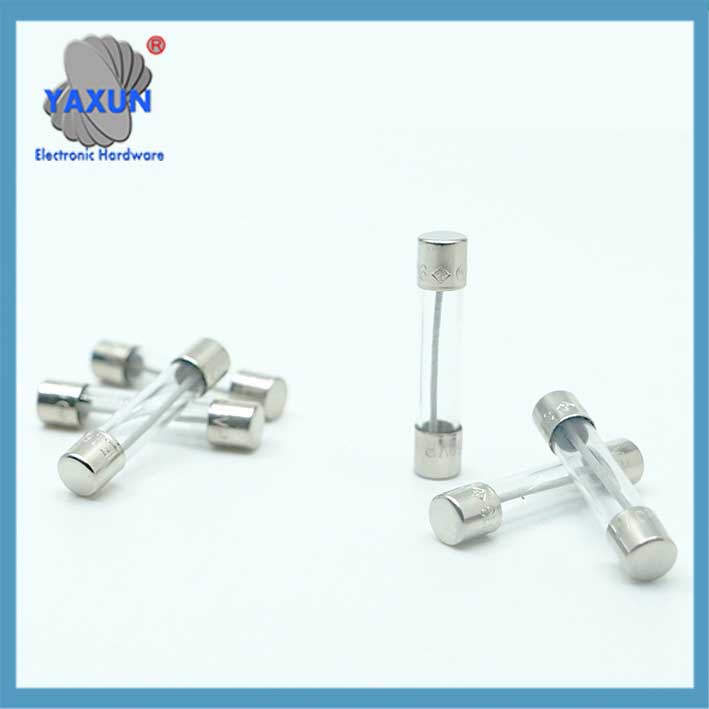

Seleção e aplicação de fusíveis de ação rápida e lenta

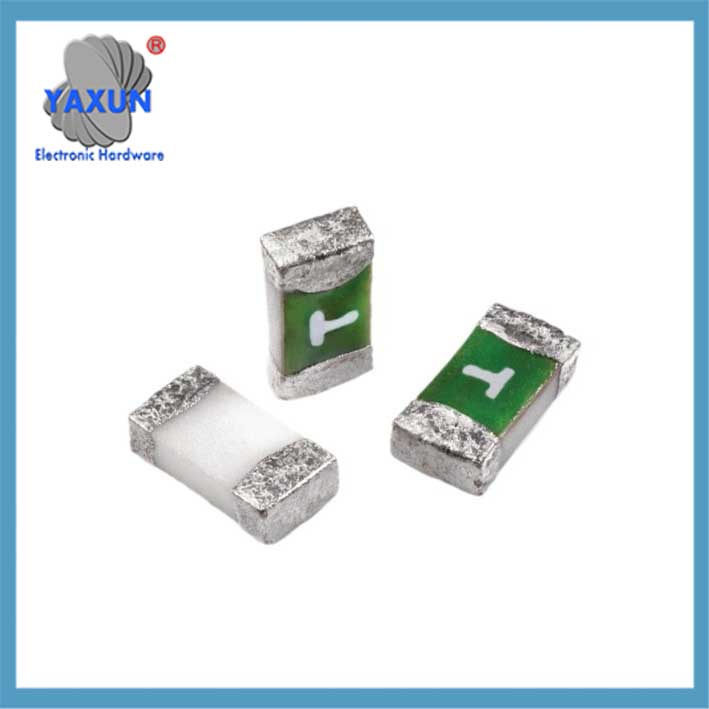

Aplicações de fusíveis de chip de ação rápida e ação lenta

Fusíveis de ação lenta:

Eles suportam sobrecorrentes de curto prazo (por exemplo, 7 vezes a corrente nominal para 0.5-3 segundos durante a partida do motor). ‌‌
Possui uma função de atraso de tempo, tirando 5 para 10 segundos para fundir em 2 vezes a corrente nominal, e pode suportar surtos de alta corrente de curto prazo (como correntes de partida do motor até 7 vezes a corrente nominal).
Tem um alto valor térmico de fusão, alcançar a abertura retardada do fusível através da absorção de calor em areia de quartzo ou um design em espiral.

Aplicações de golpe rápido:
Circuitos de carga resistiva (aparelhos de aquecimento eléctrico, Iluminação LED);
Proteção de dispositivos semicondutores sensíveis (como MOSFETs e baterias de lítio para proteção contra curto-circuito);
Cargas resistivas (chaleiras elétricas, panelas elétricas de arroz);
Proteção de circuitos sensíveis, como baterias de lítio e placas de circuito;
Aplicações que exigem interrupção rápida de correntes de curto-circuito.

Aplicações lentas:
Cargas indutivas/capacitivas (motores, comutação de fontes de alimentação);
Aplicações que requerem proteção contra surtos (como proteção contra sobretensão magnetizante para transformadores acima de 100kVA);
Circuitos indutivos/capacitivos, como motores, Fontes de alimentação, e inversores;
Equipamento sujeito a corrente de partida de partida (como comutação de fontes de alimentação e transformadores);
Ambientes ambientais que exigem tolerância de corrente de pulso.

Diferenças nas funções de proteção Fusíveis rápidos: Fornece apenas proteção contra curto-circuito e não consegue distinguir entre sobrecarga e pulsos transitórios. ‌‌
Fusíveis de ação lenta: Fornece proteção contra sobrecarga e curto-circuito, usando o valor I²t (a integral do quadrado da corrente e do tempo) para determinar a energia. ‌‌

Parâmetros-chave e pontos-chave de seleção
‌Diferenças na curva de TI‌
Fusíveis de ação rápida têm uma curva mais acentuada, com um tempo de fusão de ≤0,1s a 2x a corrente nominal; fusíveis de ação lenta têm uma curva mais plana, com um tempo de resistência de ≥10s a 2x a corrente nominal.
‌Risco de intercâmbio‌
Substituir um fusível de ação lenta por um fusível de ação rápida pode fazer com que o dispositivo não ligue; substituir um fusível de ação rápida por um fusível de ação lenta pode aumentar o risco de danos a componentes sensíveis.
‌Custo e Estrutura‌
Os fusíveis de ação lenta são mais caros devido às suas ligas especiais ou estruturas complexas.

‌Considerações sobre seleção‌
‌Prioridade de cálculo de parâmetros‌:
Verifique se o valor I²t do pico máximo do circuito é menor que o valor suportável do fusível (por exemplo, uma fonte de alimentação deve passar em um teste de surto de 15A/150ms). ‌‌
A capacidade de interrupção deve ser superior à corrente máxima de curto-circuito do sistema (por exemplo, para um curto-circuito de 35kA, escolha uma capacidade de interrupção de 50kA). ‌‌

Equívocos comuns‌:
Altas temperaturas podem fazer com que a corrente nominal de um fusível de queima lenta caia 30%. ‌‌
O uso indevido de um fusível rápido em um no-break pode causar disparo falso (um caso resultou em perdas de 1.8 milhão de yuans). ‌‌
Experimentos mostram que quando uma bateria de lítio entra em curto-circuito, a probabilidade de fuga térmica causada por um fusível de ação lenta é oito vezes maior do que a de um fusível de ação rápida.
Em testes de inversor, o uso indevido de um fusível de queima lenta pode aumentar a taxa de danos do módulo de 1% para 37%.
