A seguir está uma análise detalhada das características estruturais, princípio de funcionamento e pontos técnicos do elemento sensor de temperatura central do KSD301/KSD302 interruptor de temperatura – a tira bimetálica:
EU. Características principais do elemento sensor de temperatura bimetálico
| Características | Descrição técnica |
| Estrutura material | Um compósito de duas ligas metálicas com diferentes coeficientes de expansão (tais como níquel ferro/cobre manganês), estampado em uma estrutura de folha fina em forma de disco |
| Princípio de operação | Aumentos de temperatura → A tira bimetálica deforma-se devido ao calor → A altura do arco muda repentinamente → Aciona o mecanismo mecânico para saltar instantaneamente e abrir e fechar os contatos |
| Velocidade de resposta | Ação de salto repentino em nível de milissegundos para evitar danos de arco nos contatos |
| Precisão de temperatura | Tolerância tão baixa quanto ±2℃ (tipo de alta precisão), modelos convencionais ±3~10℃, determinado pelo processo de tratamento térmico da chapa metálica |
| Mecanismo de reinicialização | Depois que a temperatura cai, a tira bimetálica retorna ao seu estado original e os contatos são redefinidos automaticamente (tipo normalmente fechado fecha quando a temperatura cai, o tipo normalmente aberto abre quando a temperatura cai) |

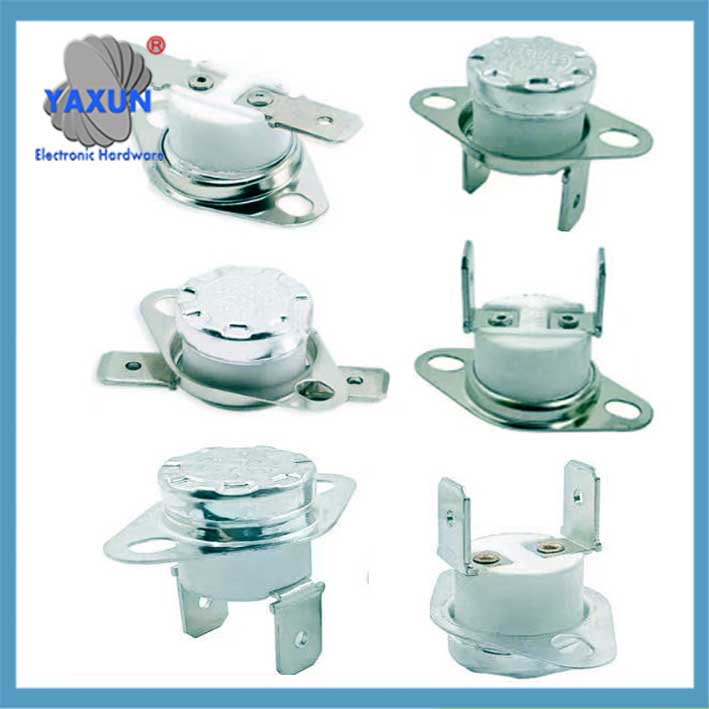

 Elemento de detecção de temperatura bimetálico do interruptor de temperatura KSD301 aberto normal |

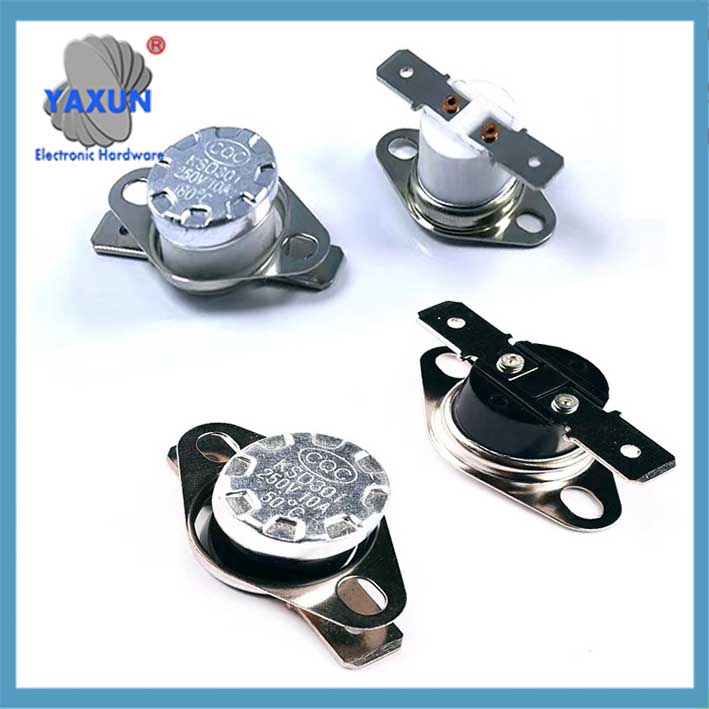

 Chave de limite de alta temperatura KSD301 |

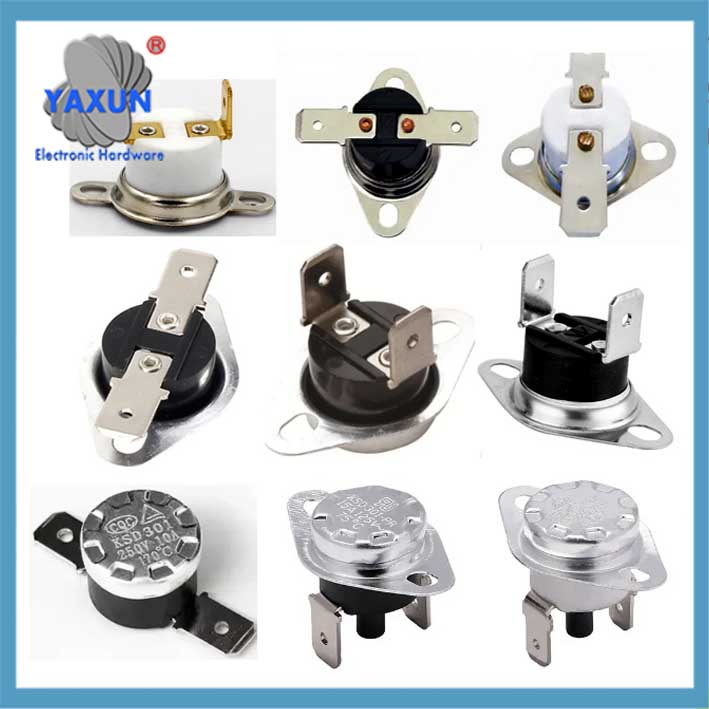

 Elemento sensor de temperatura bimetálico do KSD301 |
Parâmetros do interruptor de temperatura KSD301
Ii. Decomposição do processo de trabalho
código de cópia de sereia
gráfico LR
UM[estado normal de temperatura] –>|tira bimetálica livre e reta| B[contato fechado/aberto]
C[a temperatura sobe para o valor de ação] –>|mudança repentina de altura do arco de tira bimetálica| D[mecanismo de acionamento de salto instantâneo]
D –>|tipo normalmente fechado| E[circuito de desconexão de contato]
D –>|tipo normalmente aberto| F[circuito de conexão de contato]
G[a temperatura cai para redefinir o valor] –>|tira bimetálica retorna para reta| B
Ponto-chave: A mudança repentina na altura do arco da tira bimetálica é a fonte do nome “interruptor de corte tipo snap”, garantindo que a ação de contato seja limpa e não tenha estado intermediário.
Iii. Pontos-chave para uso e manutenção
Evite danos mecânicos
É proibido apertar a tira bimetálica com força externa, pois a deformação fará com que a temperatura de ação desvie ou falhe.
Requisitos de condução de calor
A superfície de instalação precisa ser plana e limpa, e graxa térmica deve ser aplicada para garantir que o calor seja transferido para a tira de metal a tempo.
Limitações de temperatura
Limite de tolerância de tira bimetálica: curto prazo ≤300℃, longo prazo ≤240℃ (o superaquecimento é propenso à fadiga do metal).
Correspondência de carga
É estritamente proibido exceder a corrente nominal (como modelo 10A conectado a carga 15A), pois a alta temperatura do arco irá sinterizar a tira bimetálica.
4. Referência de diagnóstico de falhas
Adesão de contato : Corrente de carga excessiva causa soldagem a arco, e a correspondência de carga precisa ser verificada e o modelo precisa ser substituído.
Atraso de ação : A superfície de instalação é pouco condutora termicamente ou a tira bimetálica está envelhecendo, então reaplique a graxa de silicone ou substitua o componente.
Falha na redefinição : A tira bimetálica está deformada e presa, e o termostato precisa ser substituído como um todo.
▶️ Resumo: A tira bimetálica é a “sensor de temperatura + Atuador” Componente integrado do KSD301. Seu projeto de estrutura em forma de disco e proporção de liga determina diretamente a precisão e confiabilidade do controle de temperatura.
