Przełącznik ochrony przed przegrzaniem mikro silnikiem & Przeciążenie obrońcy

Porównanie różnic między wyłącznikiem zabezpieczającym przed przegrzaniem mikrosilnika & Przeciążenie obrońcy. Jeśli chodzi o zabezpieczenia termiczne mikrosilników, przedział cenowy jest pomiędzy $0.1 juanów i $0.4 yuan. Modele obejmują 5ap, TB02-BB8D, 17jestem , KSD9700, ST01, S06, itp., które są stosowane głównie w silnikach wycieraczek szyberdachu siedzeń i mają właściwości uszczelniające i wodoodporne. Parametry modelu 17AM: normalnie zamknięte, temperatura robocza 120 stopnie, maksymalny prąd 10A ~ 35A. Funkcja automatycznego resetowania, nadaje się do wojska, medycyny i innych dziedzin. Tutaj musimy podkreślić zakres temperatur i parametry prądu, jak również charakterystykę automatycznego resetowania.

Silnik TB05, BB8DTB02, ST-22 35℃- 160℃ miniochraniacz termiczny

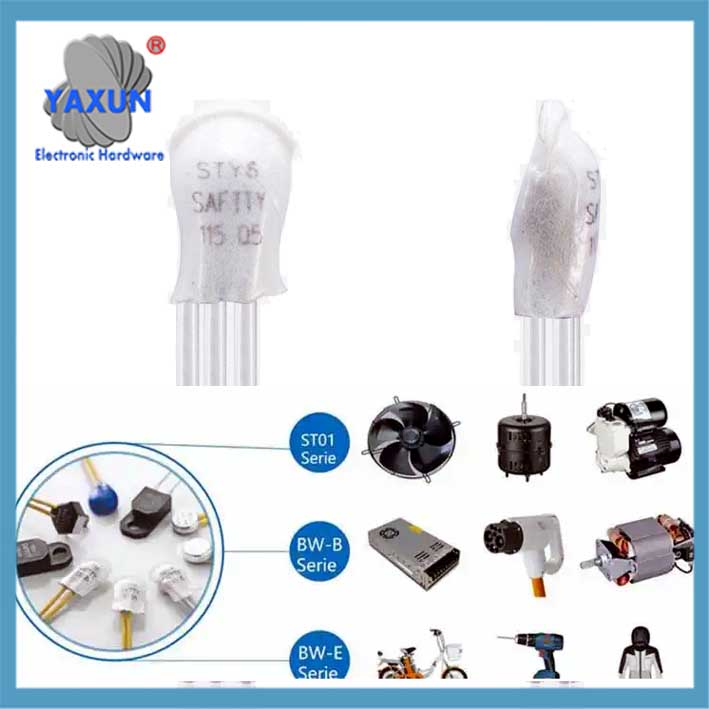

Mikroprzełącznik kontroli temperatury z zabezpieczeniem termicznym S01, S06, ST-22

2poseł, 6AP, 17AM+PTC, 5AP, 8JESTEM, Przełącznik ochrony przed przegrzaniem silnika KSD9700

Dotyczy zabezpieczeń silnika przed przeciążeniem, zabezpieczenia silnika (M-B) używać technologii mikroprocesorowej. Posiada wiele zabezpieczeń, takich jak przetężenie, awaria fazy, i przestań, a czas podróży jest regulowany (0.2-30 towary drugiej jakości), i obsługuje reset ręczny lub elektryczny. Uzupełniono metodę ustawiania parametrów, takie jak ustawienie zabezpieczenia nadprądowego na 1.5-2 razy prąd znamionowy i przeciążenie do 1.1-1.3 czasy. Ustawienia te są bardzo ważne w zastosowaniach praktycznych.

Zabezpieczenie przed przeciążeniem silnika działa po zakończeniu rozruchu. Gdy prąd przekracza wartość ustaloną, natychmiast zacznie działać. Zabezpieczenie szybkozwarciowe służy do ochrony przed zwarciami, i jest podzielony na dwa stany: uruchomienie i eksploatacja. Zabezpieczenie przed przegrzaniem działa w oparciu o model akumulacji ciepła, łączące skutki termiczne prądów o kolejności zgodnej i przeciwnej. Te mechanizmy zabezpieczające należy wyjaśnić punktowo, aby użytkownicy zrozumieli, jak postępować z różnymi usterkami.

Pod względem instalacji i kompatybilności, wskazuje się, że zabezpieczenie można zamontować z przodu falownika, należy jednak zwrócić uwagę na wymagania dotyczące dopasowania prądu znamionowego i uziemienia (średnica drutu ≥3,5 mm², opór <10Oh). Różnica między przekaźnikami termicznymi a przekaźnikami temperaturowymi polega na tym, że ten pierwszy opiera się na termicznym działaniu prądu, a ten ostatni jest instalowany wewnątrz silnika w celu pomiaru temperatury. Należy tutaj rozróżnić, aby uniknąć nieporozumień.

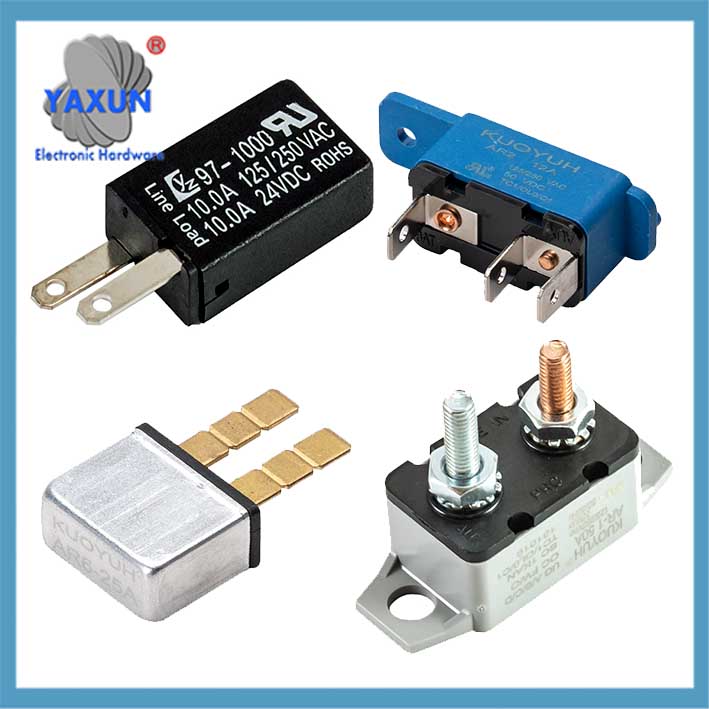

Wyłączniki silnikowe samochodowe AR, AR2, 24, 97, 18, 17 Szereg

98 Podręcznik serii, Automatyczny reset zabezpieczenia silnika przed przeciążeniem

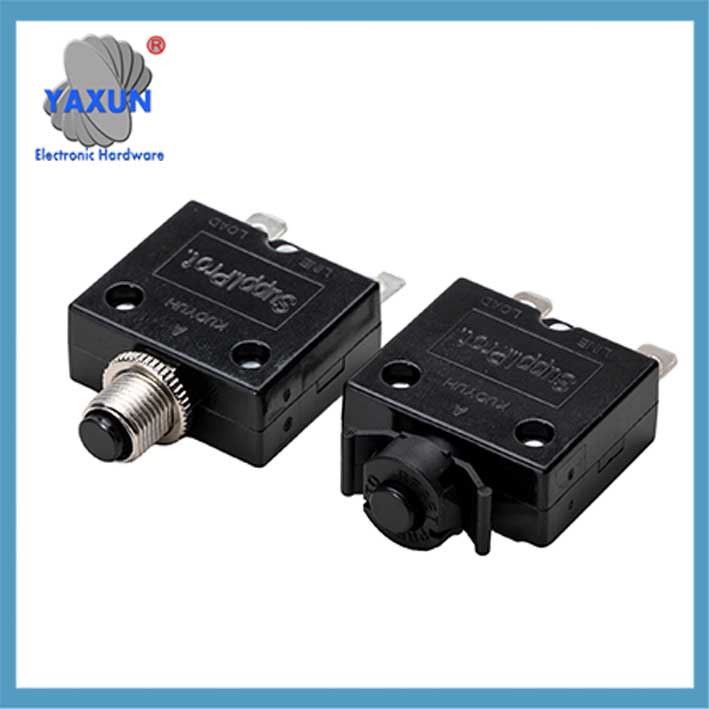

Kuoyuh 88 Seria zabezpieczenia silnika przed przeciążeniem

I. Wyłącznik zabezpieczający przed przegrzaniem (ochraniacz temperatury)
„Zasada działania i charakterystyka”.
Stosowanie bimetalicznych elementów wykrywających temperaturę, gdy temperatura osiągnie ustawiony próg, styki automatycznie otwierają się/zamykają i odcinają obwód; Kiedy temperatura spada, automatycznie resetuje się i wznawia pracę.

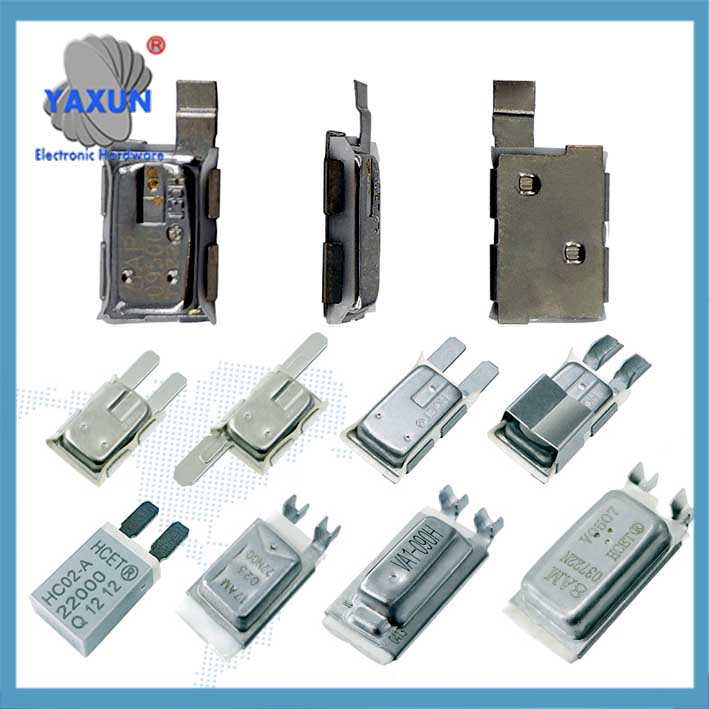

„Typowe modele”.: np. o 17:00, 17AM+PTCT, Seria TB02-BB8D, temperatura pracy 40 ℃ ~ 160 ℃, maksymalny prąd 10A ~ 60A, napięcie znamionowe 250V, normalnie zamknięta konstrukcja, z funkcją wodoodpornego uszczelnienia.
‌Głośność i instalacja‌: Zminiaturyzowany projekt (np. montaż na płasko), nadaje się do scen o ograniczonej przestrzeni, bezpośrednio osadzone w uzwojeniu silnika lub powierzchni elementu grzejnego.

„Podstawowe scenariusze zastosowań”.
Mikrosilniki samochodowe: silniki szyberdachu, silniki wycieraczek, silniki do regulacji siedzeń, itp.
Sprzęt AGD: urządzenia małej mocy, takie jak wentylatory chłodzące, silniki pomp wodnych, i elektronarzędzia, które muszą zapobiegać przegrzaniu.
W układzie zapłonowym, może wyłączyć silnik, aby zapobiec uszkodzeniom spowodowanym przegrzaniem.

Ii. Zabezpieczenie przed przeciążeniem (Ochraniacz silnika KUOYUH)
„Wielofunkcyjny mechanizm ochronny”.
‌ Ochrona zabezpieczenia ‌: Monitoruj prąd i wyłączaj, gdy przekracza wartość znamionową (zwykle ustawione na 1.1-1.3 czasy).
‌ Ochrona obwodu Short ‌: Natychmiast odetnij obwód, gdy prąd wzrośnie nienormalnie (czas akcji <0.1 drugi).
„Ochrona przed kłuciem”.: Jeżeli po uruchomieniu prąd nadal wynosi ≥200% wartości znamionowej, zadziała natychmiast.
‌Zabezpieczenie przed utratą fazy/asymetrią‌: Gdy występuje utrata fazy lub brak równowagi trójfazowej, odpowie wewnątrz 3 towary drugiej jakości.
Monitoruje prąd przepływający przez obwód silnika i otwiera obwód, gdy prąd przekroczy ustalony limit.
Mechanizm:
Może być termiczny (za pomocą paska bimetalicznego) lub elektroniczny, i wyłącza się po pewnym czasie opóźnienia, aby umożliwić uruchomienie przepięć.
Przypadki użycia:
Chroni silniki przed uszkodzeniem na skutek długotrwałego przetężenia, spowodowane przez zakleszczony wirnik lub obciążenie o wysokim momencie obrotowym.
Przykład:
Zabezpieczenie przeciążeniowe sprężarki lodówki wyłączy sprężarkę w przypadku przegrzania lub niemożności jej uruchomienia.

„Funkcje aktualizacji technologii”.
Zintegrowany mikroprocesor, obsługuje precyzyjne monitorowanie prądu w czasie rzeczywistym, woltaż, temperatura, i wyświetla przyczynę usterki za pomocą diody LED.
Posiada obie funkcje komunikacyjne (takich jak interfejs RS485) i obsługuje zdalne resetowanie i przesyłanie danych.
Kompatybilny z montażem na szynie 35 mm, mogą bezpośrednio zastąpić tradycyjne przekaźniki termiczne.

Iii. Wybór i punkty instalacji
„Zasada ustawiania parametrów”.
Prąd zabezpieczenia nadprądowego: zabierać się do pracy 1.5-2 razy prąd znamionowy silnika.
Ochrona temperaturowa: Prąd znamionowy wynosi 0.8 razy wartość znamionowa silnika.
Ochrona stoiska: Próg jest ustawiony na 200% prądu znamionowego, a działanie ma zerowe opóźnienie.

„Względy dotyczące kompatybilności”.
Podczas montażu przedniej części falownika, moc wyjściowa falownika musi być dopasowana, a prąd znamionowy jest ustawiony na maksimum, aby uniknąć fałszywego wyzwalania.
Wymagania dotyczące uziemienia: Ochronnik i silnik muszą być solidnie uziemione (średnica drutu ≥ 3,5 mm² drut miedziany, rezystancja uziemienia <10Oh).

Iv. Porównanie typowych produktów

Wskazówka: Do mikrosilników, zintegrowane przełączniki temperatury (np. o 17:00) są preferowane w przypadku kompaktowej ochrony; w scenariuszach przemysłowych, inteligentnych obrońców (takie jak ARD2) muszą radzić sobie ze złożonymi błędami.
