Jak prawidłowo zainstalować silnik termiczny?

Aby mieć pewność, że zabezpieczenie termiczne silnika jest prawidłowo zamontowane i działa niezawodnie, Poniżej przedstawiono najważniejsze kroki instalacji i środki ostrożności w zależności od typu silnika i scenariusza zastosowania:

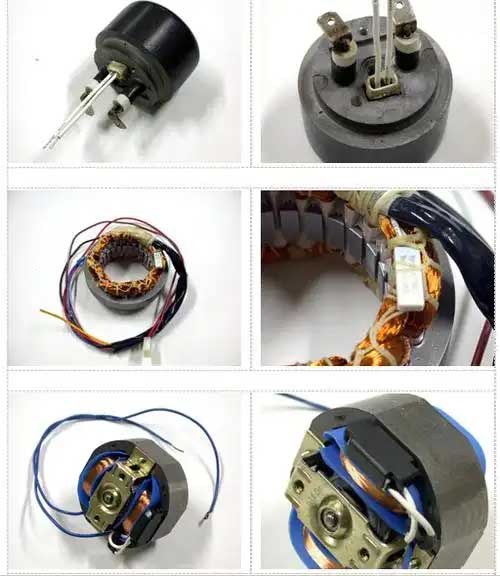

Jak zainstalować ochraniacz termiczny na cewce silnikowej

🔧 ‌I. Podstawowe kroki instalacji
Znajdź Protektora:
Określ najlepsze umiejscowienie zabezpieczenia termicznego w oparciu o konstrukcję silnika i środowisko pracy. Powinien być umieszczony tak, aby dokładnie monitorować wytwarzanie ciepła.

Okablowanie:
Aby zapewnić prawidłowe i bezpieczne połączenia, należy dokładnie przestrzegać schematów okablowania producenta. Nieprawidłowe okablowanie może prowadzić do nieprawidłowego działania lub fałszywych odczytów.
Ustawienia ochrony:
Dostosuj granicę temperatury zabezpieczenia zgodnie z konstrukcją silnika i środowiskiem pracy. Dzięki temu zabezpieczenie wyłączy silnik, zanim się przegrzeje.

Bezpieczna instalacja:
Upewnij się, że zabezpieczenie jest bezpiecznie zamontowane i że żadne przewody nie są odsłonięte ani uszkodzone.

Testowanie:
Po instalacji, przetestuj zabezpieczenie termiczne, aby sprawdzić, czy zadziała przy prawidłowym ustawieniu temperatury.
Ważne uwagi:
Bezpieczeństwo: Zawsze odłączaj zasilanie przed przystąpieniem do pracy przy jakimkolwiek sprzęcie elektrycznym.
Zabezpieczenie przed przeciążeniem: Upewnij się, że zabezpieczenie termiczne jest prawidłowo ustawione, aby zapobiec przeciążeniom, co może uszkodzić silnik.
Zapoznaj się z dokumentacją: Szczegółowe instrukcje i schematy połączeń można znaleźć w dokumentacji producenta.
Wykonując poniższe kroki, możesz mieć pewność, że zabezpieczenie termiczne silnika jest prawidłowo zainstalowane i skutecznie chroni silnik przed przegrzaniem.

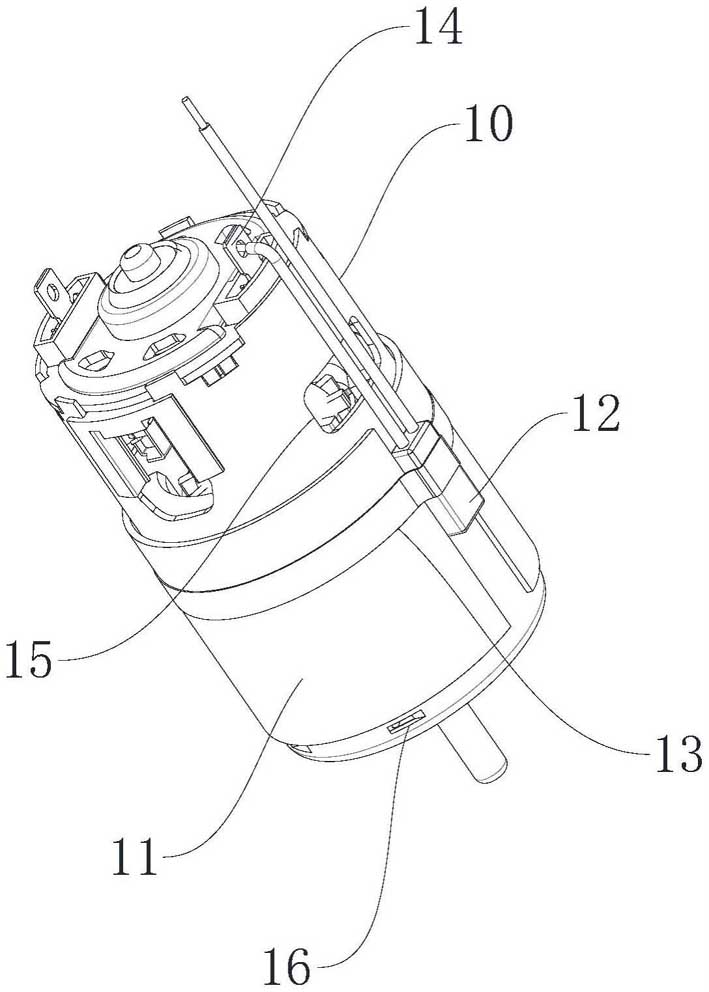

Sposób montażu wbudowanego zabezpieczenia termicznego silnika

„Działanie przy wyłączonym zasilaniu”.
Przed instalacją, należy odłączyć główne zasilanie i sprawdzić zasilanie, aby zapobiec wypadkom porażenia prądem.

„Określ pozycję montażową”.
„Konwencjonalny silnik”.: Podłącz szeregowo pomiędzy wyjściem stycznika a wejściem silnika (obwód główny);
„Silnik rozruchowy gwiazda-trójkąt”.: Najlepiej zainstalować na górze obwodu głównego, aby zapewnić pełne monitorowanie prądu.
‌
Specyfikacja okablowania
‌Linia zasilająca‌ →Podłącz do wejścia zabezpieczenia (wyraźny “W” Lub “L”);
‌Linia silnika‌ →Podłącz do wyjścia (wyraźny “NA ZEWNĄTRZ” Lub “T1/T2”);
„Obróbka drutu ołowianego”.: Punkt zgięcia znajduje się ≥ 6 mm od nasady, aby uniknąć uszkodzenia drutu.
‌
Metoda stała
Podczas mocowania za pomocą śrub/nitów wymagane są podkładki zapobiegające poluzowaniu, aby zapobiec mechanicznemu pełzaniu powodującemu słaby kontakt.
„Test funkcjonalny”.
Po przywróceniu zasilania, użyj multimetru, aby wykryć łączność zacisków wejściowych i wyjściowych, aby zasymulować przegrzanie i wywołać reakcję wyłączenia zasilania.

⚠️ ‌II. Kluczowy przewodnik dotyczący unikania pułapek

🔌 III. Środki ostrożności dotyczące specjalnych scenariuszy
„Silnik samochodowy”.
Wyłącz czysto mechaniczne zabezpieczenia, i dać pierwszeństwo inteligentnym modułom ze zintegrowaną magistralą LIN (takie jak TI DRV5013) aby uniknąć zakłóceń w działaniu funkcji zapobiegającej przytrzaśnięciu.
„Silnik o zmiennej częstotliwości”.
Obrońca musi być >50cm od falownika, a ekranowany przewód jest uziemiony w celu tłumienia zakłóceń elektromagnetycznych.
Mikrosilnik (takie jak dron)‌
Wbudowane zabezpieczenia PTC (takie jak Murata POSISTOR®) muszą być bezpośrednio przymocowane do uzwojeń, i należy zastosować smar termiczny, aby poprawić skuteczność przewodzenia ciepła.

załącznik: Ustawianie bieżącej specyfikacji

Stabilnie pracujący silnik: Prąd nastawczy = prąd znamionowy silnika × (0.95~1,05)
Częste uruchamianie i zatrzymywanie silnika: Prąd nastawczy = prąd znamionowy × 1.2 (trzeba współpracować z przekaźnikiem czasowym)

✅ ‌Standard akceptacji‌
Po ręcznym uruchomieniu zabezpieczenia, stycznik powinien zadziałać 0.5 towary drugiej jakości;
Po ciągłej pracy przez 72 godziny, wzrost temperatury końcowej wynosi ≤40K;
Po teście wibracyjnym (ISO 16750), funkcja ochrony jest normalna.

Przykładowy schemat instalacji:
Kod kopiowania w postaci zwykłego tekstu
[Moc] → [Wyłącznik automatyczny] → [Stycznik] → [Protektor termiczny] → [Silnik]
↑
[Obwód sterujący] ← [Styk pomocniczy zabezpieczenia]
Notatka: Strzałka wskazuje bieżący kierunek

Przestrzeganie tego procesu pozwala uniknąć 90% awarii instalacji. Zaleca się sprawdzanie utlenienia styków co miesiąc po pierwszej instalacji.
