Poniżej znajduje się szczegółowa analiza cech strukturalnych, zasada działania i punkty techniczne czujnika temperatury rdzenia przełącznika temperatury „KSD301/KSD302” – „pasek bimetaliczny”.:
I. Podstawowa charakterystyka bimetalicznego elementu wykrywającego temperaturę
| Cechy | Opis techniczny |
| „Struktura materiału”. | Kompozyt dwóch stopów metali o różnych współczynnikach rozszerzalności (takie jak nikiel, żelazo/miedź manganowa), wytłoczony w cienkiej strukturze arkusza w kształcie dysku |
| Zasada działania | Wzrost temperatury → Pasek bimetaliczny odkształca się pod wpływem ciepła → Wysokość łuku nagle się zmienia → Napędza mechanizm mechaniczny, aby natychmiast odbijał się oraz otwierał i zamykał styki |
| Prędkość odpowiedzi | Nagły skok na poziomie milisekund, aby uniknąć uszkodzenia styków przez łuk |
| Dokładność temperatury | Tolerancja już od ±2 ℃ (typ o wysokiej precyzji), modele konwencjonalne ±3 ~ 10 ℃, zależy od procesu obróbki cieplnej blachy |
| Zresetuj mechanizm | Po spadku temperatury, pasek bimetaliczny powraca do swojego pierwotnego stanu, a styki automatycznie resetują się (typ normalnie zamknięty zamyka się, gdy temperatura spada, typ normalnie otwarty otwiera się, gdy temperatura spada) |

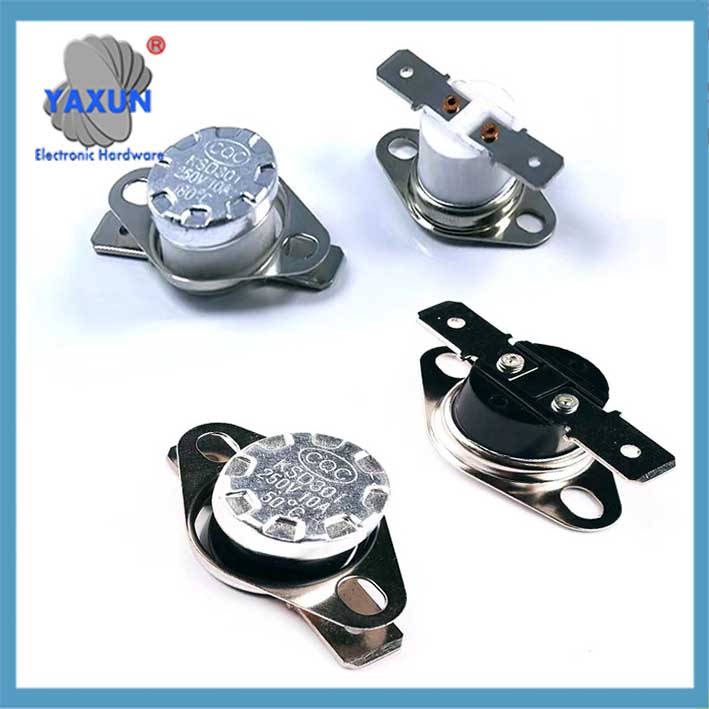

 Normalnie otwarty przełącznik temperatury KSD301, bimetaliczny element pomiarowy temperatury |

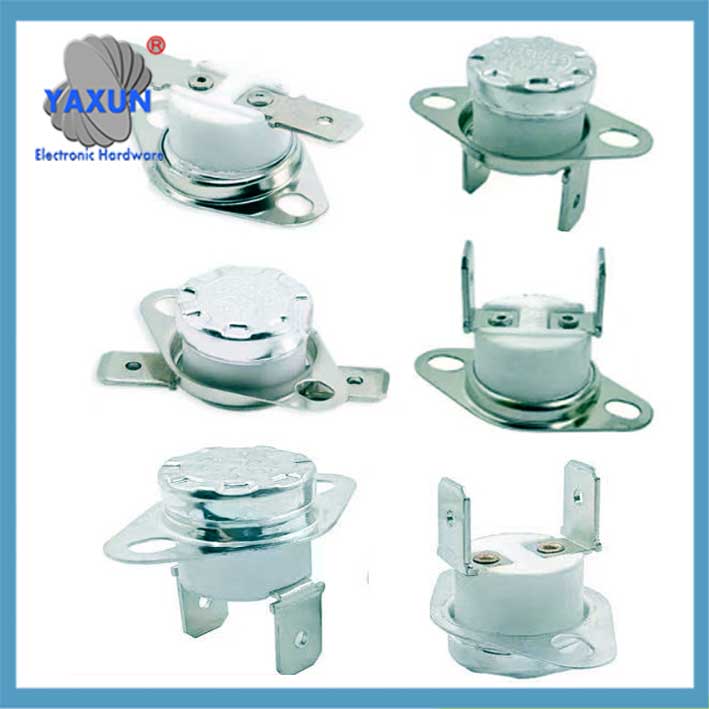

 Przełącznik graniczny wysokiej temperatury KSD301 |

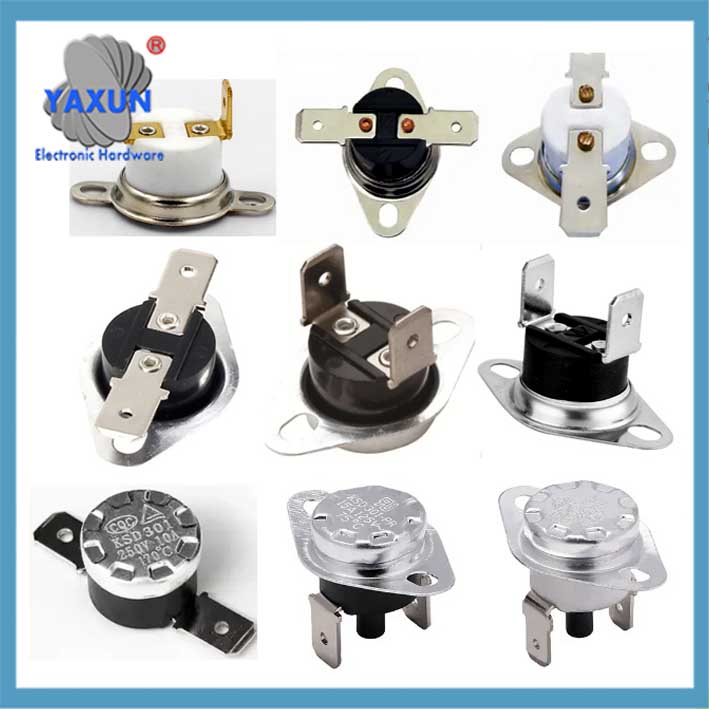

 Bimetaliczny element pomiarowy temperatury KSD301 |
Parametry przełącznika temperatury KSD301
Ii. Dekompozycja procesu roboczego
syrenka Skopiuj kod
wykres LR
A[normalny stan temperatury] –>|pasek bimetaliczny wolny i prosty| B[styk zamknięty/otwarty]
C[temperatura wzrasta do wartości działania] –>|nagła zmiana wysokości łuku paska bimetalicznego| D[natychmiastowy mechanizm napędu odbijającego]
D –>|typ normalnie zamknięty| mi[obwód rozłączania styków]
D –>|typ normalnie otwarty| F[obwód połączenia stykowego]
G[temperatura spada, aby zresetować wartość] –>|pasek bimetaliczny powraca do prostego| B
„Kluczowy punkt”.: Źródłem nazwy jest nagła zmiana wysokości łuku bimetalicznego paska “wyłącznik zatrzaskowy”, upewniając się, że działanie styku jest czyste i nie ma stanu pośredniego.
III. Kluczowe punkty dotyczące użytkowania i konserwacji
Unikaj uszkodzeń mechanicznych
Zabronione jest ściskanie paska bimetalicznego siłą zewnętrzną, ponieważ odkształcenie spowoduje zmianę temperatury działania lub jej zanik.
„Wymagania dotyczące przewodzenia ciepła”.
Powierzchnia instalacji musi być płaska i czysta, i należy nałożyć smar termoprzewodzący, aby zapewnić terminowe przekazywanie ciepła do metalowej taśmy.
„Ograniczenia temperatury”.
Granica tolerancji taśmy bimetalicznej: krótkoterminowe ≤300 ℃, długoterminowe ≤240 ℃ (przegrzanie jest podatne na zmęczenie metalu).
„Dopasowanie obciążenia”.
Surowo zabrania się przekraczania prądu znamionowego (np. model 10A podłączony do obciążenia 15A), ponieważ wysoka temperatura łuku spowoduje spiekanie paska bimetalicznego.
Iv. Informacje dotyczące diagnostyki usterek
„Przyczepność kontaktowa”. : Nadmierny prąd obciążenia powoduje spawanie łukowe, należy sprawdzić dopasowanie obciążenia i wymienić model.
„Opóźnienie działania”. : Powierzchnia montażowa słabo przewodzi ciepło lub pasek bimetaliczny się starzeje, dlatego ponownie nałóż smar silikonowy lub wymień element.
„Zresetuj błąd”. : Pasek bimetaliczny jest zdeformowany i zakleszczony, i termostat do wymiany w całości.
▶️ Podsumowanie: Bimetaliczny pasek jest “czujnik temperatury + aparat” Zintegrowany komponent KSD301. Projekt struktury w kształcie dysku i stosunek stopu określają dokładność kontroli temperatury i niezawodność.
