Apa itu fius cip yang boleh ditetapkan?

Fius cip boleh reset, juga dikenali sebagai PTC (Pekali suhu positif) fius boleh reset, ialah sejenis peranti pelekap permukaan (SMD) yang melindungi litar elektronik daripada lebihan arus dan terlalu panas. Ia bertindak seperti fius tradisional tetapi boleh menetapkan semula dirinya secara automatik selepas kerosakan dibersihkan. Apabila berlaku kerosakan seperti arus lebih atau litar pintas, rintangan fius bertambah, mengehadkan aliran arus. Sebaik sahaja kerosakan ditanggalkan dan fius menjadi sejuk, rintangannya kembali normal, membenarkan arus mengalir semula.

Fius pemulihan diri cip PPTC 1210 2A 2.5A 3A 6V 30V 33V 60V SMD

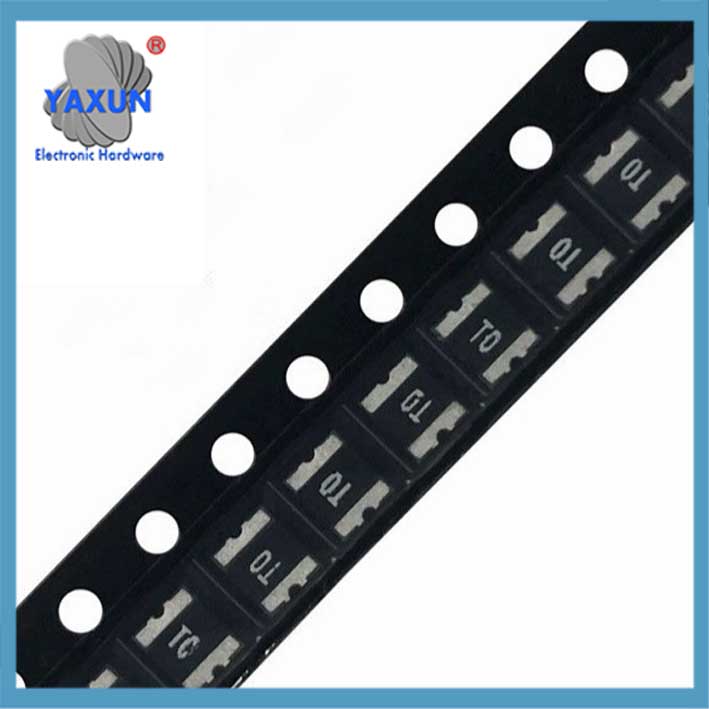

Fius SMD boleh ditetapkan semula 1206 Cip SMD 6V 0.35A (e0113 4c5f1 48d2a d4c5b 1f85e d0afa

SMD Fuse ResetTable 1812 16V 2a permukaan mount cip untuk perlindungan overcomunication communications

Fius cip yang boleh ditetapkan semula (Pptc) adalah elemen perlindungan overcurrent berdasarkan ciri pekali suhu positif polimer. Ia mempunyai fungsi semula automatik dan digunakan secara meluas dalam perlindungan litar peralatan elektronik. Berikut adalah titik terasnya:

1. Struktur dan prinsip kerja
Komposisi bahan
Ia terdiri daripada resin polimer yang dirawat khas (seperti polimer PE) dan zarah konduktif (karbon hitam atau zarah logam). Di bawah keadaan biasa, Zarah konduktif membentuk jalan rintangan rendah (0.1-Beberapa ohm)‌.
‌ Protection Mekanisme ‌
Apabila overcurrent berlaku, Kesan haba arus menyebabkan resin mencairkan dan berkembang, Rangkaian konduktif pecah, dan rintangan tiba -tiba meningkat kepada keadaan rintangan yang tinggi (hingga ke tahap megohm), Mengehadkan arus ke tahap mikroer ‌.
Setelah kesalahan diselesaikan, zarah konduktif sejuk dan mengecut, Sambung semula, dan kembali ke keadaan rintangan yang rendah, tanpa memerlukan penggantian manual.
Tingkah laku PTC:
Fius yang boleh ditetapkan semula menggunakan pekali suhu positif polimer (Pptc) bahan. Bahan ini menunjukkan peningkatan yang ketara dalam rintangan apabila suhu meningkat.

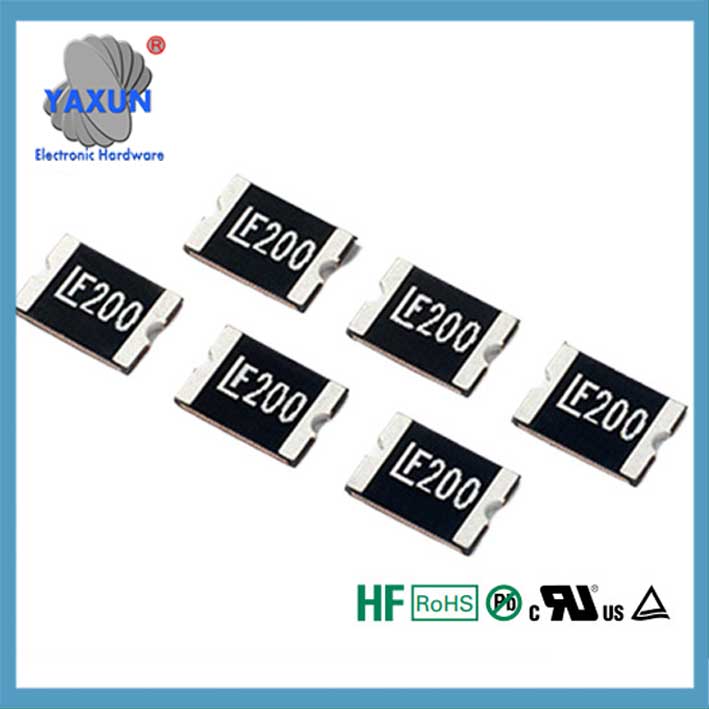

Littelfuse Surface Mount ResetTable Fuse China Pembekal

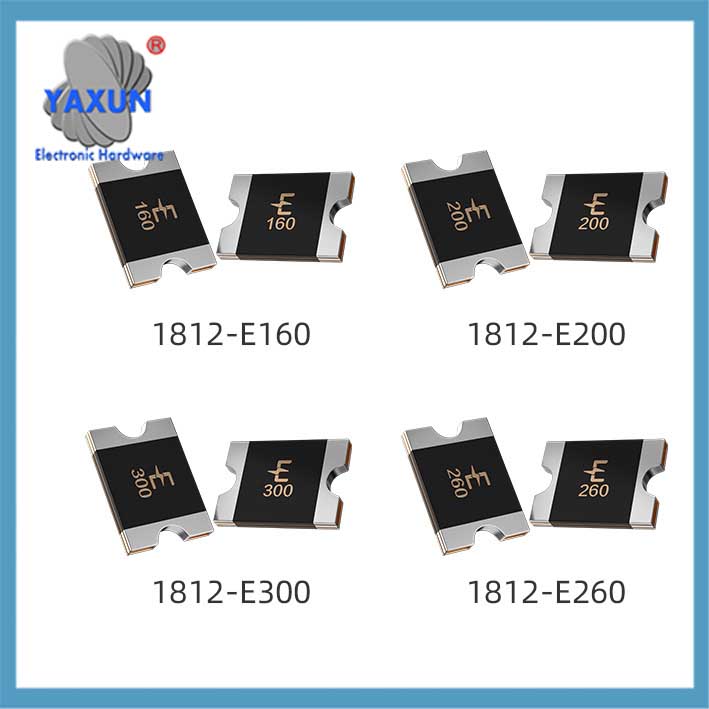

Lf 1812 Fuse ResetTable PPTC 1812L SMD Recovery Self 0.2A 0.5A 500MA 0.75A 1.1A 1.5A 2A 2.6A 3A 6V 8V 13.2V 15V 24V 30V

Perlindungan Overcurrent Surface Mount PPTC ResetTable Fuse 6V 30V 33V 60V SMD

Perlindungan overcurrent:
Apabila arus melebihi aliran nilai fius, bahan pptc memanaskan, menyebabkan penentangannya meningkat. Peningkatan rintangan ini mengurangkan aliran semasa, mencegah kerosakan pada litar.

Reset automatik:
Sebaik sahaja kerosakan ditanggalkan dan fius menjadi sejuk, rintangan berkurangan, membolehkan aliran arus normal disambung semula.

Ciri dan faedah utama:
Penentuan diri:
Keupayaan untuk menetapkan semula secara automatik selepas peristiwa kesalahan menjadikannya alternatif yang boleh diguna semula untuk fius tradisional.

Perlindungan overcurrent:
Melindungi litar dari kerosakan yang disebabkan oleh arus yang berlebihan, litar pintas, atau terlalu panas.

Penjimatan ruang:
Pembungkusan SMD membolehkan integrasi ke dalam peranti elektronik padat.
Pelbagai aplikasi:
Dijumpai di pelbagai peranti, termasuk komputer, Telefon bimbit, peralatan perubatan, dan elektronik automotif.

Contoh:
Bayangkan situasi di mana pelabuhan USB di komputer riba tidak disengajakan secara tidak sengaja. Sekering yang boleh ditetapkan semula di talian kuasa USB akan mengesan overcurrent dan meningkatkan rintangannya, Mengehadkan semasa dan mencegah kerosakan pada bekalan kuasa komputer riba dan komponen lain. Setelah pendek dikeluarkan, Fius akan ditetapkan semula, Dan port USB akan bersedia untuk digunakan lagi.
