Permukaan Gunung SMD CHIP FUSE CHINA Pembekal

Beberapa syarikat yang berpangkalan di China mengkhusus dalam pembuatan pemasangan permukaan (SMD) fius cip semasa, dengan Dongguan YAXUN Electronics dan FBelec menjadi contoh yang menonjol. Syarikat-syarikat ini menawarkan pelbagai jenis fius SMD, termasuk pilihan bertindak pantas dan pukulan perlahan, dan memenuhi kadaran voltan dan arus yang berbeza, dengan beberapa pengkhususan dalam aplikasi khusus seperti pengecas kereta.
Berikut ialah pandangan yang lebih terperinci tentang beberapa pembekal utama:
Dongguan YAXUN Electronics Co., Ltd.:
Syarikat ini merupakan pengeluar utama komponen perlindungan litar, termasuk fius SMD, dan mempunyai tumpuan yang kuat terhadap industri perkakas rumah dan automotif. Mereka menawarkan pelbagai saiz (mis., 0603, 1032, 1206, 2410, 6125) dan jenis (pukulan pantas, pukulan perlahan).

2410/1808/6125 SMD Elektrik SMD 0.5A ~ 30A

Fius Elektrik Eaton Bussmann SMD 0603, 6125, 1206 0.25A-50A 32V

0603, 1206 SMD satu kali fius 1~30A 32V, 63V

Segar cip adalah komponen perlindungan litar miniatur yang menggunakan teknologi gunung permukaan (Smt). Mereka terutamanya dibahagikan kepada dua kategori: Jenis fius satu kali dan jenis pemulihan diri. Berikut adalah pengenalan terperinci dari aspek klasifikasi, prinsip kerja, dan permohonan:
1. Klasifikasi teras
‌Fius cip sekali sahaja‌
Mengikut saiz: Pakej standard EIA seperti 0402 (1.0×0.5mm), 0603 (1.6×0.8mm), dan 1206 (3.2×1.6mm).
Dengan ciri fius:
Jenis fius perlahan (Tanda T/TT): sesuai untuk litar dengan arus lonjakan seperti motor dan transformer;
Jenis fius cepat (Tanda F/FF): digunakan untuk litar ketepatan tanpa lonjakan;
Struktur tipikal: pakej tiub persegi seramik, diisi dengan medium pemadam arka pasir kuarza, dan reka bentuk elektrod dua lapisan untuk meningkatkan kestabilan konduktif.

Fius Cip Boleh Diset semula (Pptc)‌
Bahan teras: resin polimer dan zarah konduktif digubah, dan tetapan semula automatik dicapai melalui kepekaan suhu;
Proses kerja: apabila berlaku arus lebih, resin mengembang untuk menghalang laluan konduktif, dan selepas kesalahan itu dihapuskan, pengaliran dipulihkan selepas penyejukan;
Saiz biasa: 0805, 1812, 2920, dll., mengekalkan arus 0.05-3.0A.

2. Ciri teknikal utama
‌Fusing Mekanisme ‌: ikut hukum Joule (Q=I²Rt), fius menjadi panas dan cair apabila berlaku arus lebih;
‌Proses perlindungan alam sekitar‌: teknologi kimpalan tanpa plumbum, mematuhi RoHS 2.0 piawaian, kandungan plumbum <1000ppm;
Pengoptimuman prestasi:
Isi pasir kuarza memendekkan masa berbuka kepada 0.1 saat (pada 20 kali arus dinilai);
Kelajuan tindak balas pemulihan diri adalah berkadar songsang dengan keamatan arus kerosakan.

3. Senario aplikasi biasa
‌Elektronik pengguna‌: bateri telefon bimbit, Perlindungan antara muka USB (biasa digunakan 0603 pembungkusan);
‌Industrial Equipment‌: suis terkawal program, unit keselamatan panel tampalan;
‌Elektronik automotif‌: litar pengecasan kenderaan perlindungan arus lebih.

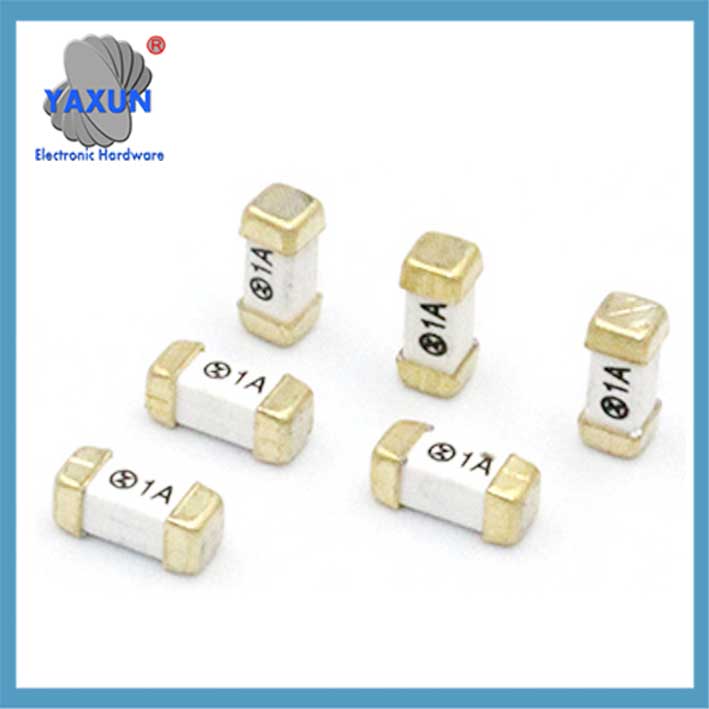

SST1300 3A300V 2410 1808 6125 SMD FUSE

Fius cip 1808 KOAC Semasa 2410 SMD CCF1N Normal Blow 1A 1.6A 2.5A 3.15A 4A 5A 6.3A 8A 10A 125V MOUNT

0603 Fius Cip Seramik T1A-8A

4. Pertimbangan pemilihan
Arus undian hendaklah lebih daripada 1.25 kali arus bekerja;
Rintangan nadi lebih lemah daripada fius tiub kaca, dan kesan arus lonjakan perlu dinilai;
Jenis pemulihan diri tidak sesuai untuk senario yang memerlukan perlindungan mematikan kuasa yang lengkap.

Pengeluar arus perdana semasa seperti Oxis Electronics telah melancarkan fius cip persegi yang dipertingkatkan, yang mengoptimumkan kebolehpercayaan sambungan melalui penutup persegi loyang dan fius aloi.
