Termistor PTC untuk pemanasan suhu malar

Gambaran Keseluruhan Produk
Ciri -ciri pemanasan suhu malar bagi termistor PTC untuk pemanasan suhu malar ditentukan oleh sifat bahan. Prinsipnya ialah apabila kuasa digunakan untuk termistor PTC, Pemanasan sendiri menyebabkan suhu komponen meningkat, menyebabkan nilai rintangan memasuki rantau peralihan dan arus turun dengan cepat. Akibatnya, suhu permukaan termistor PTC tetap berterusan. Suhu ini bergantung semata -mata pada suhu Curie Thermistor PTC dan voltan yang digunakan, dan sebahagian besarnya bebas dari suhu ambien.

Pemanas suhu malar PTC adalah peranti pemanasan yang direka untuk menggunakan ciri pemanasan suhu malar bagi termistor PTC. Rendah- dan aplikasi pemanasan kuasa sederhana, Pemanas PTC menawarkan kelebihan ke atas unsur pemanasan tradisional, seperti pemanasan suhu malar, Tiada api terbuka, kecekapan penukaran haba yang tinggi, pengaruh minimum dari voltan bekalan kuasa, Dan jangka hayat yang panjang. Penggunaan mereka dalam peralatan pemanasan elektrik semakin disukai oleh r&D Jurutera.

Thermistors PTC untuk pemanasan suhu malar dapat dihasilkan dalam pelbagai bentuk dan spesifikasi. Bentuk biasa termasuk cakera, Rectangles, jalur, cincin, dan liang sarang lebah. Menggabungkan elemen pemanasan PTC yang disebutkan di atas dengan komponen logam dapat menghasilkan pelbagai pemanas PTC kuasa tinggi.

Reka bentuk permohonan
Menggunakan prinsip pemanasan suhu berterusan PTC termistor, Peranti ini boleh direka untuk aplikasi seperti pelurus rambut, Klip rambut, Klip rambut, Perms, Perms, Perms seramik, Tongs rambut, besi melengkung, sikat elektrik, curlers rambut ion negatif, udang, Penghalau nyamuk, Penghalau nyamuk, Dispenser gegelung nyamuk, Dispenser wangian, Dispenser minyak wangi, senapang gam cair panas, Mandi kaki yang dipanaskan, Mesin laminating, cawan thermos, Dandang air, Mesin kopi, Pemanasan kopi, Pemanas kopi, dispenser air, dispenser air panas dan sejuk, pemanas susu, pemanas air, pemanas mandi, Penghalau nyamuk elektrik, pemanasan tangan, pengering, plat panas elektrik, besi elektrik, besi pematerian elektrik, pelekat termal elektrik, besi melengkung, Hujan, Pemanas kipas, bilik pengeringan, pemanas elektrik, pemanas elektrik, Sistem penghawa dingin, sistem pemanasan penghawa dingin, pemanas ruang, Sistem pemanasan udara, cerek air panas, Pengering kasut, Peranti pengeringan kasut, pemanasan kaki, plat pemanasan elektrik, penganalisis spektrum, Terapi Spektrum, Peranti Terapi Fizikal, Pemanasan inframerah, Pakaian pengering, Karburetor Motosikal, pelembap elektrik, Pemanasan kelembapan untuk instrumen elektrik, Mandi suhu malar peranti kristal kecil, inkubator suhu malar, Botol Thermos Elektronik, kotak terlindung, cawan terlindung, dulang terlindung, kabinet terlindung, Jadual bertebat, plat pemanasan elektrik, Peranti Terapi Thermal, Mesin kopi panas, Rawatan kecantikan stim, Lilin melanda, Penjana stim, Humidifiers, Humidifiers, extruders coklat, pek panas, besi pematerian elektrik, akupunktur, kateter kencing, pemanasan kaki, pengering tangan, Mesin gula -gula kapas, udang, Pemanasan silinder gas cecair, pemanas udara hangat kecil, pengering rambut, pemanas bilik, pengering, kabinet kering, Pakaian pengering, Peralatan pengeringan industri, Pemanas pemungut debu elektrik, Kereta api lokomotif pemanas elektrik, pemanasan acuan, kawalan kabinet pemanasan kelembapan-bukti, Pantau kelembapan-bukti, ketuhar elektrik, Pemanggang elektrik, Kotak Infusi, peralatan perubatan, peralatan rumah tangga, peralatan harian, peralatan kecil…dll.

Pengilang Cina Pemanas PTC

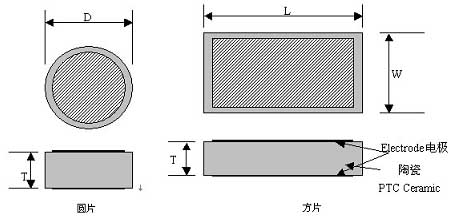

Struktur dan saiz plat pemanasan PTC

Parameter model

Rintangan suhu cincin 25℃/Ω	Suhu permukaan /℃	Voltan maksimum /V	Diameter D/mm	Panjang L/mm	Lebar W/mm	Ketebalan T/mm
500~ 1500	50	270	8			3
300~ 800	85	140		16	11	2.5
150~ 400	90	140		16	11	2.5
600~ 1500	100	270	20			2.5
500~ 1500	110	270		16	11	2.2
500~ 1500	130	270	20			2.2
200~ 800	150	140	10.8			2.2
200~ 800	155	270	10.8			2.2
500~ 1500	155	270	10.8			2.2
1.5~ 5k	170	140		5	4	1.6
150~ 500	175	140	10.8			2.2
500~ 1500	180	270	10.8			2.2
200~ 800	185	270	10.8			2.2
1~ 3k	195	270	8			2.5
800~ 2k	230	270		19	12	2.2
800~ 2k	250	270	13			2.5
2~ 5k	250	270	20			2.5
300~ 1k	250	140		23.5	10	2.2
800~ 2k	255	270		23.5	10	2.2
500~ 2k	275	270		35	10	2.1
300~ 800	280	140		24	15	2.5
0.8~ 3.5k	280	270		24	15	2.5

Nota penggunaan
1) Pemanas PTC mempunyai kawalan suhu tetap automatik, menghapuskan keperluan sistem kawalan suhu. Ini adalah komponen teras semua pemanas PTC.
2) Empat jenis elektrod disediakan: Nikel Electroless + perak, Aluminium cair, aluminium bercetak + perak, dan aluminium bercetak.
3) Julat voltan operasi sangat luas. Walaupun dengan peningkatan voltan operasi 2x, suhu permukaan berubah dengan minimum.
4) Apabila pemanas PTC berganda digunakan bersama, mereka harus dihubungkan selari, Tidak dalam siri.
5) Produk ini tidak mempunyai wayar atau penebat plumbum. Sekiranya ini tidak boleh dilaksanakan, Sila pilih model dengan filem penebat luaran atau perumahan logam.

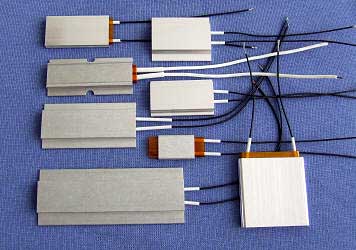

Pemanas ptc shell logam

Dimensi dan struktur pemanas ptc shell logam

Dimensi dan struktur pemanas PTC filem terlindung luaran

Parameter model

Panjang/mm	Lebar/mm	Ketebalan/mm	Suhu permukaan/℃	Penebat menahan voltan/V.	Voltan operasi/v
30~ 120	20	5.0	60~ 280	3750	100~ 240
30~ 120	30	6.0	60~ 280	3750	100~ 240
30~ 120	33	7.0	60~ 280	3750	100~ 240
30~ 120	35	7.0	60~ 280	3750	100~ 240
30~ 120	40	7.0	60~ 280	3750	100~ 240
30~ 120	43	7.0	60~ 280	3750	100~ 240
30~ 120	46	7.0	60~ 280	3750	100~ 240
30~ 120	56	7.0	60~ 280	3750	100~ 240

Suhu boleh direka antara 60 ° C dan 280 ° C, dan voltan operasi boleh direka antara 12V dan 240V, Bergantung pada keperluan pelanggan.

Langkah berjaga -jaga penggunaan
1) Selepas kuasa digunakan, Kuasa pemanasan berkurangan secara beransur -ansur dan kemudian menstabilkan. Kuasa yang stabil bergantung pada keadaan operasi. Kekuatan pemanas PTC yang sama boleh berubah beberapa kali bergantung pada keadaan operasi. Semakin cepat pelesapan haba, semakin besar kuasa yang stabil; semakin tinggi suhu permukaan PTC, semakin tinggi kekuatan.
2) Suhu permukaan pemanas PTC dikawal oleh PTC itu sendiri dan boleh dikawal dengan melepaskan litar, tetapi tidak dengan menyesuaikan voltan.
3) Walaupun PTCs sememangnya sangat dipercayai dan mempunyai jangka hayat yang panjang, Perhimpunan yang tidak betul boleh mengakibatkan kuasa dan suhu yang tidak stabil.
4) Semasa menggunakan pelbagai PTC, mereka harus dihubungkan selari, Tidak dalam siri.

Pemanas PTC filem terlindung secara luaran

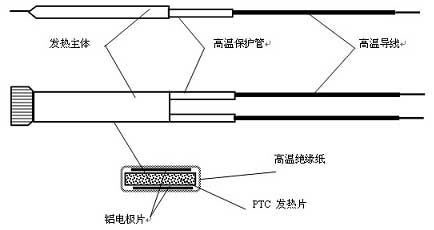

Dimensi dan struktur pemanas PTC filem terlindung luaran

Parameter model

Panjang (mm)	Lebar (mm)	Ketebalan (mm)	Suhu permukaan (° C.)	Penebat menahan voltan (V)	Voltan operasi (V)
24	10	3.0~ 3.5	85~ 280	3750	100~ 240
24	15	3.0~ 3.5	85~ 280	3750	100~ 240
35	8	3.0~ 3.5	85~ 280	3750	100~ 240
35	10	3.0~ 3.5	85~ 280	3750	100~ 240
35	13	3.0~ 3.5	85~ 280	3750	100~ 240
35	15	3.0~ 3.5	85~ 280	3750	100~ 240
48	8	3.0~ 3.5	85~ 280	3750	100~ 240
48	10	3.0~ 3.5	85~ 280	3750	100~ 240
48	13	3.0~ 3.5	85~ 280	3750	100~ 240
48	15	3.0~ 3.5	85~ 280	3750	100~ 240
60	8	3.0~ 3.5	85~ 280	3750	100~ 240
60	10	3.0~ 3.5	85~ 280	3750	100~ 240
60	13	3.0~ 3.5	85~ 280	3750	100~ 240
60	15	3.0~ 3.5	85~ 280	3750	100~ 240
70	8	3.0~ 3.5	85~ 280	3750	100~ 240
70	10	3.0~ 3.5	85~ 280	3750	100~ 240
70	13	3.0~ 3.5	85~ 280	3750	100~ 240
70	15	3.0~ 3.5	85~ 280	3750	100~ 240
70 di atas	15	3.0~ 3.5	85~ 280	3750	100~ 240
