Perlindungan Overcurrent PTC Thermistor

Perlindungan Arus Lebih Termistor PTC

Gambaran Keseluruhan Produk
Perlindungan Overcurrent PTC Thermistors adalah komponen pelindung yang secara automatik melindungi terhadap suhu dan arus yang tidak normal, dan biasanya dikenali sebagai “fius yang boleh ditetapkan semula” atau “10,000-Sempurna masa.” Mereka menggantikan fius tradisional dan digunakan secara meluas untuk perlindungan overcurrent dan terlalu panas dalam motor, transformer, bekalan kuasa menukar, litar elektronik, dan aplikasi lain. Perlindungan arus lebih termistor PTC mengurangkan arus baki dengan mengehadkan pelesapan kuasa dalam keseluruhan litar melalui perubahan mendadak dalam rintangan. Manakala fius tradisional tidak boleh ditetapkan semula secara automatik selepas litar bertiup, perlindungan arus lampau termistor PTC kembali ke keadaan pra-perlindungannya sebaik sahaja kerosakan ditanggalkan. Jika kesalahan berlaku semula, mereka boleh menyambung semula fungsi perlindungan arus lebih dan terlalu panas.

Apabila memilih termistor PTC perlindungan arus lebih sebagai komponen perlindungan arus lebih dan kepanasan, tentukan dahulu arus operasi normal maksimum litar (arus bukan kendalian termistor PTC) dan suhu ambien maksimum di lokasi pemasangan termistor PTC (semasa operasi biasa). Seterusnya, pertimbangkan arus perlindungan (I.e., arus tersandung termistor PTC perlindungan arus lebih), voltan operasi maksimum, dan rintangan kuasa sifar yang diberi nilai. Faktor seperti dimensi komponen juga harus dipertimbangkan. Rajah berikut menunjukkan hubungan antara suhu operasi ambien, arus tidak tersandung, dan arus tersandung.

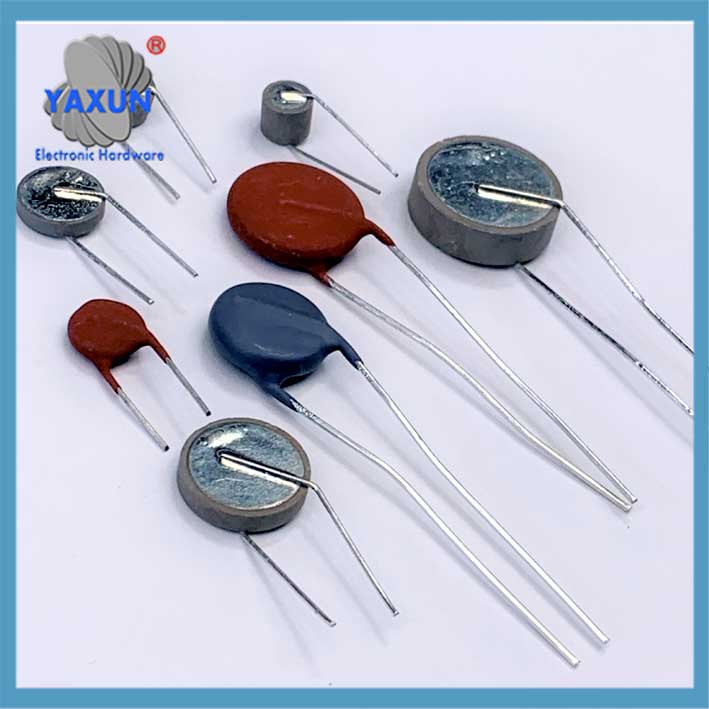

Termistor PTC untuk perlindungan overcurrent

PTC Thermistor Overcurrent Protection Disk 0R30 24V 1.8A 120C Menggantikan Siemens

1000V PTC Thermistor MZ8, 100 200R 75 Ijazah, 1KV, Perlindungan overcurrent, Seramik Tahan Lama

Prinsip Aplikasi
Apabila litar beroperasi seperti biasa, arus yang mengalir melalui perlindungan arus lebih termistor PTC adalah kurang daripada arus undian. Termistor PTC mengekalkan rintangan yang rendah dan tidak menjejaskan operasi normal litar terlindung. Apabila berlaku kerosakan litar dan arus dengan ketara melebihi arus undian, termistor PTC tiba-tiba menjadi panas, menganggap keadaan rintangan tinggi, meletakkan litar dalam agak “dimatikan” keadaan dan dengan itu melindunginya daripada kerosakan. Setelah kesalahan itu diselesaikan, termistor PTC secara automatik kembali kepada keadaan rintangan rendah, dan litar meneruskan operasi biasa.

Rajah 2 menunjukkan lengkung ciri volt-ampere dan lengkung beban untuk litar semasa operasi biasa. Dari titik A ke titik B, voltan yang dikenakan pada termistor PTC meningkat secara beransur-ansur, dan arus yang mengalir melaluinya juga meningkat secara linear, menunjukkan bahawa rintangan termistor PTC kekal pada asasnya tidak berubah, kekal dalam keadaan rintangan rendah. Dari titik B ke titik E, voltan meningkat secara beransur-ansur, dan rintangan termistor PTC meningkat dengan cepat disebabkan penjanaan haba. Arus yang mengalir melaluinya juga berkurangan dengan cepat, menunjukkan bahawa termistor PTC telah memasuki keadaan perlindungannya. Jika lengkung beban biasa berada di bawah titik B, termistor PTC tidak akan memasuki keadaan perlindungannya.

Secara amnya, terdapat tiga jenis perlindungan overcurrent dan overtemperature:

1. Arus lampau semasa (Rajah 3): RL1 ialah lengkung beban semasa operasi biasa. Apabila rintangan beban berkurangan, seperti apabila litar pintas talian transformer, lengkung beban berubah dari RL1 ke RL2, melebihi titik B, dan termistor PTC memasuki keadaan perlindungannya.

2. Arus lebih voltan (Rajah 4): Apabila voltan bekalan kuasa meningkat, seperti apabila talian kuasa 220V tiba-tiba meningkat kepada 380V, lengkung beban berubah dari RL1 ke RL2, melebihi titik B, dan termistor PTC memasuki keadaan perlindungannya.

3. Terlalu panas (Rajah 5): Apabila suhu persekitaran meningkat melebihi had tertentu, lengkung ciri volt-ampere termistor PTC berubah daripada A-B-E kepada A-B1-F. Apabila lengkung beban RL melebihi titik B1, termistor PTC memasuki mod perlindungan.

Rajah Litar Perlindungan Arus Lebih

Model	Rintangan Dinilai R25(Oh) ±25%	Arus Tidak Beroperasi Int(ma)		Arus Operasi @25℃ Ia(ma)	Voltan operasi maksimum Vmax(A)	Arus maksimum IMAX(A)	Suhu curie TC(℃)	Dimensi (mm)
Model	Rintangan Dinilai R25(Oh) ±25%	@25℃	@60℃	Arus Operasi @25℃ Ia(ma)	Voltan operasi maksimum Vmax(A)	Arus maksimum IMAX(A)	Suhu curie TC(℃)	Dmax	Tmax	Fd
MZ11-20P3R7H265	3.7	530	430	1050	265	4.3	120(P)	22.0	5.0	0.6
MZ11-16P6R0H265	6.0	390	300	780	265	3.1		17.5	5.0	0.6
MZ11-16P7R0H265	7.0	350	280	700	265	3.1		17.5	5.0	0.6
MZ11-13P10RH265	10	260	200	520	265	1.8		14.0	5.0	0.6
MZ11-13P12RH265	12	225	180	450	265	1.8		14.0	5.0	0.6
MZ11-12P10RH265	10	250	200	500	265	1.8		13.5	5.0	0.6
MZ11-10P15RH265	15	180	140	350	265	1.2		11.0	5.0	0.6
MZ11-10P39RH265	39	130	100	250	265	1.2		11.0	5.0	0.6
MZ11-08P15RH265	15	150	120	300	265	0.8		9.0	5.0	0.6
MZ11-08P25RH265	25	130	100	250	265	0.8		9.0	5.0	0.6
MZ11-08P35RH265	35	115	90	225	265	0.8		9.0	5.0	0.6
MZ11-08P45RH265	45	105	80	220	265	0.8		9.0	5.0	0.6
MZ11-08P55RH265	55	90	70	180	265	0.8		9.0	5.0	0.6
MZ11-07P82RH265	82	70	50	140	265	0.6		8.0	5.0	0.6
MZ11-07P56RH265	56	90	60	175	265	0.6		8.0	5.0	0.6
MZ11-06P33RH265	33	110	85	220	265	0.4		7.0	5.0	0.6
MZ11-05P70RH265	70	65	50	130	265	0.3		6.5	5.0	0.6
MZ11-05P85RH265	85	60	45	120	265	0.3		6.5	5.0	0.6
MZ11-05P39RH265	39	80	65	160	265	0.2		6.5	5.0	0.6
MZ11-05P121H265	120	45	35	90	265	0.3		6.5	5.0	0.6
MZ11-05P181H265	180	40	30	80	265	0.3		6.5	5.0	0.6
MZ11-04P70RH265	70	50	40	100	265	0.2		5.5	5.0	0.6
MZ11-04P121H265	120	40	30	80	265	0.2		5.5	5.0	0.6
MZ11-03P151H265	150	40	30	75	265	0.2		4.5	5.0	0.5
MZ11-10N12RH265	12	170	130	340	265	1.2	100(N)	11.0	5.0	0.6
MZ11-10N18RH265	18	145	110	290	265	1.2		11.0	5.0	0.6
MZ11-10N22RH265	22	125	90	250	265	1.2		11.0	5.0	0.6
MZ11-07N22RH265	22	120	90	225	265	0.5		8.0	5.0	0.6
MZ11-05N151H265	150	38	30	80	265	0.3		6.5	5.0	0.6
MZ11-05N301H265	300	27	20	55	265	0.3		6.5	5.0	0.6
MZ11-05N601H265	600	20	15	40	265	0.2		6.5	5.0	0.6
MZ11-05N102H265	1000	15	12	30	265	0.2		6.5	5.0	0.6
MZ11-04N151H265	150	36	28	80	265	0.3		5.5	5.0	0.6
MZ11-03N151H265	150	33	25	65	265	0.2		4.5	5.0	0.5
MZ11-03N101H265	100	40	30	80	265	0.2		4.5	5.0	0.5
MZ11-03N70RH265	70	45	35	90	265	0.1		4.5	5.0	0.5
MZ11-08M12RH265	12	120	70	220	265	0.8	80(M)	9.0	5.0	0.6
MZ11-08M25RH265	25	85	50	170	265	0.8		9.0	5.0	0.6
MZ11-08M35RH265	35	80	50	150	265	0.8		9.0	5.0	0.6
MZ11-08M50RH265	50	60	40	120	265	1.0		9.0	5.0	0.6
MZ11-07M101H265	100	50	30	100	265	0.6		8.0	5.0	0.6
MZ11-05M70RH265	70	50	30	100	265	0.3		6.5	5.0	0.6
MZ11-05M121H265	120	30	20	60	265	0.3		6.5	5.0	0.6
MZ11-03M101H265	100	25	18	55	265	0.2		4.5	5.0	0.5
MZ11-03M151H265	150	22	15	45	265	0.2		4.5	5.0	0.5

Model	Rintangan Dinilai R25(Oh) ±25%	Arus Tidak Beroperasi Int(ma)		Arus Operasi @25℃ Ia(ma)	Voltan operasi maksimum Vmax(A)	Arus maksimum IMAX(A)	Suhu curie TC(℃)	Dimensi (mm)
Model	Rintangan Dinilai R25(Oh) ±25%	@25℃	@60℃	Arus Operasi @25℃ Ia(ma)	Voltan operasi maksimum Vmax(A)	Arus maksimum IMAX(A)	Suhu curie TC(℃)	Dmax	Tmax	Fd
MZ12-20P2R6H140	2.6	650	500	1300	140	4.3	120(P)	22.0	5.0	0.6
MZ12-16P4R7H140	4.7	425	330	850	140	3.1		17.5	5.0	0.6
MZ12-16P5R6H140	5.6	400	310	800	140	3.1		17.5	5.0	0.6
MZ12-13P6R8H140	6.8	325	250	650	140	1.8		14.0	5.0	0.6
MZ12-12P5R6H140	5.6	325	250	650	140	1.8		13.5	5.0	0.6
MZ12-12P6R8H140	6.8	300	230	600	140	1.8		13.5	5.0	0.6
MZ12-10P10RH140	10	225	170	450	140	1.2		11.0	5.0	0.6
MZ12-10P6R8H140	6.8	275	200	550	140	1.2		11.0	5.0	0.6
MZ12-08P22RH140	22	135	110	270	140	0.8		9.0	5.0	0.6
MZ12-06P25RH140	25	125	90	250	140	0.5		7.0	5.0	0.6
MZ12-05P33RH140	33	90	70	175	140	0.3		6.5	5.0	0.6
MZ12-16R2R1H140	2.1	710	570	1420	140	3.1	140(R)	17.5	5.0	0.6
MZ12-13R3R8H140	3.8	500	400	1000	140	1.8		14.0	5.0	0.6
MZ12-10R15RH140	15	210	170	420	140	1.2		11.0	5.0	0.6
MZ12-10R6R7H140	6.7	300	230	600	140	1.2		11.0	5.0	0.6
MZ12-10R10RH140	10	250	200	500	140	1.2		11.0	5.0	0.6

Model	Rintangan Dinilai R25(Oh) ±25%	Arus Tidak Beroperasi Int(ma)		Arus Operasi @25℃ Ia(ma)	Voltan operasi maksimum Vmax(A)	Arus maksimum IMAX(A)	Suhu curie TC(℃)	Dimensi (mm)
Model	Rintangan Dinilai R25(Oh) ±25%	@25℃	@60℃	Arus Operasi @25℃ Ia(ma)	Voltan operasi maksimum Vmax(A)	Arus maksimum IMAX(A)	Suhu curie TC(℃)	Dmax	Tmax	Fd
MZ13-10R1R8H30	1.8	650	550	1300	30	4.3	140(R)	11.0	4.0	0.6
MZ13-08R1R8H30	1.8	600	500	1100	30	3.0	140(R)	9.0	4.0	0.6
MZ13-12P1R2H30	1.2	750	600	1500	30	5.5	120(P)	13.5	4.0	0.6
MZ13-12P1R8H30	1.8	500	430	1000	30	5.5		13.5	4.0	0.6
MZ13-10P2R7H30	2.7	380	320	700	30	4.3		11.0	4.0	0.6
MZ13-08P1R8H30	1.8	550	450	1000	30	3.0		9.0	4.0	0.6
MZ13-08P4R2H30	4.2	280	230	560	30	3.0		9.0	4.0	0.6
MZ13-05P10RH30	10	170	140	340	30	1.0		6.5	4.0	0.6
MZ14-16P2R3H60	2.3	550	450	1100	60	8.0		17.5	4.0	0.6
MZ14-12P3R7H60	3.7	380	320	750	60	5.5		13.5	4.0	0.6
MZ14-10P5R6H60	5.6	300	250	600	60	4.3		11.0	4.0	0.6
MZ14-08P9R4H60	9.4	180	150	360	60	3.0		9.0	4.0	0.6
MZ14-05P25RH60	25	100	85	200	60	1.0		6.5	4.0	0.6
MZ14-03P55RH60	55	60	50	120	60	0.7		4.5	4.0	0.5
MZ14-08M4R7H60	4.7	180	120	360	60	3.0	80(M)	9.0	4.0	0.6

Model	Rintangan Dinilai R25(Oh) ±25%	Arus Tidak Beroperasi Int(ma)		Arus Operasi @25℃ Ia(ma)	Voltan operasi maksimum Vmax(A)	Arus maksimum IMAX(A)	Suhu curie TC(℃)	Dimensi (mm)
Model	Rintangan Dinilai R25(Oh) ±25%	@25℃	@60℃	Arus Operasi @25℃ Ia(ma)	Voltan operasi maksimum Vmax(A)	Arus maksimum IMAX(A)	Suhu curie TC(℃)	Dmax	Tmax	Fd
MZ15-10R1R2H15	1.2	850	700	1550	15	4.3	140(R)	11.0	4.0	0.6
MZ15-08R1R0H15	1.0	850	700	1500	15	3.0		9.0	4.0	0.6
MZ15-08R1R8H15	1.8	600	500	1100	15	3.0		9.0	4.0	0.6
MZ15-07R1R0H15	1.0	750	600	1350	15	2.5		8.0	4.0	0.6
MZ15-07R1R2H15	1.2	650	550	1200	15	2.5		8.0	4.0	0.6
MZ15-05R4R6H15	4.6	350	300	680	15	1.0		6.5	4.0	0.6
MZ15-03R13RH15	13	180	150	350	15	0.7		4.5	4.0	0.5
MZ15-10P1R2H18	1.2	700	600	1400	18	4.3	120(P)	11.0	4.0	0.6
MZ15-08P1R0H18	1.0	650	550	1200	18	3.0		9.0	4.0	0.6
MZ15-08P1R8H18	1.8	550	450	1000	18	3.0		9.0	4.0	0.6
MZ15-05P4R6H18	4.6	300	250	580	18	1.0		6.5	4.0	0.6
MZ15-03P13RH18	13	145	120	280	18	0.7

Parameter model

Termistor PTC Tujuan Am untuk Perlindungan Arus Lebih

Gambar rajah litar perlindungan arus lebih PTC

Panduan Pemilihan untuk Thermistor PTC untuk Perlindungan Arus Lebih

Parameter model termistor perlindungan arus lebih PTC

1. Voltan operasi maksimum
Apabila termistor PTC disambung secara bersiri dalam litar, hanya sebahagian kecil daripada voltan yang kekal merentasinya semasa operasi biasa. Apabila termistor PTC mengaktifkan dan menganggap keadaan rintangan tinggi, ia mesti menahan hampir keseluruhan voltan bekalan kuasa. Oleh itu, apabila memilih termistor PTC, pastikan ia mempunyai voltan operasi maksimum yang cukup tinggi, sambil mengambil kira kemungkinan turun naik voltan bekalan kuasa.

2. Arus Tidak Beroperasi dan Arus Beroperasi
Untuk memastikan pensuisan yang boleh dipercayai, arus kendalian mestilah sekurang-kurangnya dua kali ganda arus bukan kendalian.
Kerana suhu ambien memberi kesan ketara kepada kedua-dua arus tidak beroperasi dan beroperasi (lihat rajah di bawah), senario terburuk mesti dipertimbangkan. Arus tidak beroperasi hendaklah dipilih pada suhu ambien maksimum yang dibenarkan, manakala arus kendalian hendaklah dipilih pada suhu ambien yang lebih rendah.

3. Arus Maksimum Yang Dibenarkan pada Voltan Operasi Maksimum
Apabila termistor PTC diperlukan untuk melaksanakan fungsi perlindungan, semak litar untuk keadaan yang boleh menjana arus melebihi nilai maksimum yang dibenarkan. Ini secara amnya merujuk kepada situasi di mana terdapat risiko litar pintas. Helaian data menentukan nilai semasa maksimum. Melebihi nilai ini boleh merosakkan atau menggagalkan termistor PTC sebelum waktunya.

4. Suhu Bertukar (Suhu curie)
Kami menawarkan komponen perlindungan arus lebih dengan suhu Curie 80°C, 100° C., 120° C., dan 140°C. Arus tidak beroperasi bergantung pada suhu Curie dan diameter cip termistor PTC. Untuk mengurangkan kos, komponen dengan suhu Curie tinggi dan dimensi kecil harus dipilih. Tambahan pula, pertimbangan harus diberikan sama ada suhu permukaan termistor PTC yang tinggi boleh menyebabkan kesan sampingan yang tidak diingini dalam litar.. Secara amnya, suhu Curie harus melebihi suhu operasi ambien maksimum dengan 20 hingga 40°C.

5. Kesan Alam Sekitar

Apabila terdedah kepada bahan kimia atau apabila menggunakan sebatian pasu atau pengisi, berhati-hati yang melampau mesti dilakukan. Ini boleh mengurangkan keberkesanan termistor PTC kerana pengurangan seramik barium titanate. Perubahan dalam kekonduksian terma yang disebabkan oleh pasu juga boleh menyebabkan terlalu panas dan kerosakan setempat.

Lampiran: Contoh Memilih Termistor PTC untuk Perlindungan Arus Lebih Transformer Kuasa

Sebuah pengubah kuasa mempunyai voltan primer 220V, voltan sekunder 16V, dan arus sekunder 1.5A. Semasa keadaan lebihan arus sekunder, arus primer adalah lebih kurang 350mA, dan perlindungan harus diaktifkan dalam 10 minit. Suhu operasi pengubah adalah dari -10°C hingga 40°C, dengan kenaikan suhu 15°C hingga 20°C semasa operasi biasa. Termistor PTC dipasang berhampiran dengan pengubah. Sila pilih termistor PTC untuk perlindungan utama.

1. Tentukan Voltan Kendalian Maksimum

Voltan kendalian pengubah ialah 220V. Mempertimbangkan turun naik bekalan kuasa, voltan operasi maksimum hendaklah 220V x (1 + 20%) = 264V.

Voltan operasi maksimum termistor PTC ialah 265V.

2. Tentukan Arus Bukan Operasi

Pengiraan dan pengukuran menunjukkan bahawa arus utama pengubah ialah 125mA semasa operasi biasa. Memandangkan suhu ambien di lokasi pemasangan termistor PTC boleh mencapai sehingga 60°C, arus tidak beroperasi pada 60°C hendaklah 130-140mA.

3. Menentukan Arus Beroperasi

Memandangkan suhu ambien di lokasi pemasangan termistor PTC boleh mencapai serendah -10°C atau 25°C, arus operasi hendaklah 340-350mA pada -10°C atau 25°C, dengan masa operasi lebih kurang 5 minit.

4. Menentukan Perintang Kuasa Sifar Berkadar R25

Apabila termistor PTC disambung secara bersiri dengan primer, kejatuhan voltan yang dihasilkan hendaklah diminimumkan. Penjanaan haba PTC termistor sendiri juga harus diminimumkan. Secara amnya, penurunan voltan termistor PTC hendaklah kurang daripada 1% daripada jumlah bekalan kuasa. R25 dikira seperti berikut:

220V × 1% ÷ 0.125A = 17.6Ω

5. Menentukan Arus Maksimum

Mengikut ukuran sebenar, apabila sekunder pengubah adalah litar pintas, arus primer boleh mencapai 500mA. Memandangkan peningkatan arus yang mengalir melalui gegelung primer apabila litar pintas separa berlaku, arus maksimum termistor PTC hendaklah melebihi 1A.

6. Tentukan Suhu dan Dimensi Curie
Memandangkan suhu ambien di lokasi pemasangan termistor PTC boleh mencapai sehingga 60°C, tambah 40°C pada nilai ini apabila memilih suhu Curie, menghasilkan suhu Curie 100°C. Walau bagaimanapun, mengambil kira kos dan fakta bahawa termistor PTC tidak dipasang dalam belitan pengubah, suhu permukaannya yang lebih tinggi tidak akan memberi kesan buruk kepada pengubah, jadi suhu Curie 120°C boleh dipilih. Ini membolehkan diameter termistor PTC dikurangkan, mengurangkan kos.

7. Tentukan Model termistor PTC
Berdasarkan keperluan di atas, selepas berunding dengan lembaran spesifikasi syarikat kami, kami memilih MZ11-10P15RH265. Itu: voltan operasi maksimum 265V, rintangan kuasa sifar berkadar 15Ω ± 25%, arus tidak beroperasi 140 ma, arus operasi 350 ma, arus maksimum 1.2A, Suhu kari 120°C, dan saiz maksimum ø11.0mm.

Mod Kegagalan PTC
Terdapat dua petunjuk utama untuk mengukur kebolehpercayaan termistor PTC:

A. Kapasiti Tahan Voltan: Melebihi voltan yang ditentukan boleh menyebabkan termistor PTC menjadi litar pintas dan rosak. Menggunakan voltan tinggi menghapuskan produk dengan kapasiti tahan voltan rendah, memastikan bahawa termistor PTC selamat di bawah voltan operasi maksimum (Vmax).
B. Kapasiti Menahan Semasa: Melebihi arus atau bilangan kitaran pensuisan yang ditentukan boleh menyebabkan termistor PTC menunjukkan keadaan rintangan tinggi yang tidak dapat dipulihkan dan gagal.. Ujian on-off kitaran tidak dapat menghapuskan kegagalan pramatang sepenuhnya.

Di bawah keadaan operasi yang ditetapkan, termistor PTC mempamerkan keadaan rintangan tinggi selepas kegagalan. Aplikasi voltan jangka panjang kepada termistor PTC (umumnya lebih besar daripada 1000 jam) mengakibatkan peningkatan minimum rintangannya pada suhu bilik. Peningkatan ini lebih ketara dalam elemen pemanas PTC dengan suhu Curie melebihi 200°C. Selain elemen pemanas PTC, punca utama kegagalan PTC ialah retak tegasan di tengah seramik semasa pensuisan. Semasa pengendalian termistor PTC, taburan suhu yang tidak sekata, kerintangan, medan elektrik, dan ketumpatan kuasa dalam seramik PTC membawa kepada tekanan tinggi di tengah, mengakibatkan delaminasi dan retak.
