Perlindungan overcurrent | 5×20 6×30 MM Cartridge fius

Fius elektrik perlindungan arus lebih ialah peranti perlindungan litar yang memotong arus tidak normal melalui mekanisme peleburan. Fungsi terasnya adalah untuk bercantum apabila arus melebihi nilai undian untuk melindungi peralatan bahagian belakang. Berikut adalah penjelasan terperinci tentang klasifikasi dan ciri:

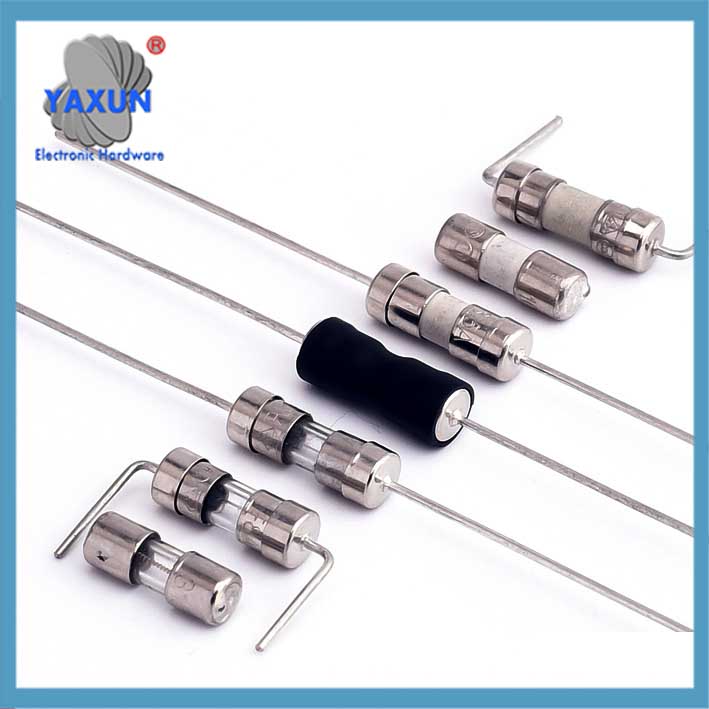

6×30 peranti perlindungan arus lebih fius seramik

5×20 peranti perlindungan arus lebih fius kaca

3.6×10 mm Kartrij Fius untuk perlindungan lebihan arus

Fius jenis fius tradisional
‌ Prinsip kerja:
Apabila arus melebihi had, leburan logam cair disebabkan oleh kesan haba Joule dan memutuskan litar, yang merupakan peranti perlindungan sekali sahaja. Masa tindak balas biasa adalah dalam milisaat, dan perlindungan litar pintas memerlukan peleburan pantas (seperti masa peleburan fius tiub kaca ≤40ms) ‌. Pautan Fusible:
Fius mengandungi kecil, wayar atau jalur konduktif (pautan boleh lebur) direka untuk mencairkan atau mengewap apabila arus yang mengalir melaluinya melebihi kapasiti terkadarnya.
Perlindungan overcurrent:
Tindakan lebur ini membuka litar, mengganggu aliran elektrik dan mengelakkan kerosakan selanjutnya.
Guna Tunggal:
Fius direka untuk kegunaan sekali sahaja dan mesti diganti selepas ia mengganggu litar.

Kebolehpercayaan: Fius terkenal dengan kebolehpercayaannya dalam mengganggu arus lebihan.
Keberkesanan kos: Ia biasanya murah berbanding peranti perlindungan arus lampau yang lain.
Kesederhanaan: Reka bentuknya ringkas, menjadikannya mudah difahami dan digunakan.
Kepelbagaian: Fius datang dalam pelbagai saiz, bentuk, dan penilaian semasa untuk disesuaikan dengan aplikasi yang berbeza.
Jenis: Fius dikategorikan ke dalam kelas yang berbeza (mis., L., RK1, RK5, T, J, CC, dll.) untuk menangani senario arus lampau tertentu dan keperluan prestasi.

‌Jenis dan Struktur‌ ‌Jenis pemalam‌: biasa digunakan dalam litar automotif, semasa 1-120A, dibahagikan kepada empat spesifikasi daripada ultra-kecil hingga besar.
Jenis SMD: Pembungkusan SMD, Sesuai untuk PCB berkepadatan tinggi, mengandungi medium pemadam arka pasir kuarza.
‌Jenis tiub kaca‌: shell telus adalah mudah untuk memerhati status fius, semasa 0.5-80A.

‌Parameter utama‌ ‌Arus/voltan terkadar‌: seperti jenis pecah perlahan 250V/10A, ia perlu diturunkan mengikut 75% (standard UL) atau 90% (piawaian IEC) daripada arus sebenar.
Ciri-ciri peleburan: jenis berbuka puasa (anti litar pintas) dan jenis rehat perlahan (anti-lonjakan).

Bilakah fius digunakan?
Litar cawangan:
Fius biasanya digunakan dalam sistem elektrik isi rumah dan komersial untuk melindungi litar individu.
Perlindungan peralatan:
Ia boleh digunakan untuk melindungi komponen tertentu dalam peranti, seperti transformer atau papan litar.
Kelewatan masa dan bertindak pantas:
Fius boleh direka bentuk untuk aplikasi kelewatan masa (mis., untuk beban induktif dengan arus masuk yang tinggi) atau aplikasi bertindak pantas (mis., untuk beban rintangan).

Fius boleh reset sendiri (Pptc) ‌Mekanisme tindakan‌
Diperbuat daripada polimer molekul tinggi dan zarah konduktif, resin mengembang kerana haba apabila berlaku lebihan arus, menghalang laluan, dan menyejukkan untuk memulihkan rintangan rendah selepas kerosakan dihapuskan‌1011. Kelajuan tindak balas adalah berkadar songsang dengan keamatan semasa (seperti 0805 pakej perlindungan peringkat kedua)‌.

‌Berbanding dengan fius tradisional‌

Contoh Senario Arus Lebih:
litar pintas:
Apabila dua atau lebih konduktor bersentuhan langsung, mewujudkan laluan rintangan rendah untuk arus, berlaku litar pintas.
Lebihan beban:
Apabila litar dikenakan arus yang lebih tinggi daripada kapasitinya untuk tempoh yang panjang, ia dianggap sebagai beban berlebihan.
Kerosakan tanah:
Apabila elektrik mengalir dari wayar hidup ke tanah (bumi), ia dipanggil sesar tanah.
Kerosakan arka:
Ini adalah nyahcas elektrik berbahaya yang boleh berlaku dalam pendawaian atau komponen elektrik.
Batasan:
Penggantian: Fius memerlukan penggantian selepas ia ditiup, yang boleh menyusahkan.
Tidak boleh diset semula: Tidak seperti pemutus litar, fius tidak boleh ditetapkan semula dan digunakan semula.
Mungkin tidak tepat: Fius mungkin tidak menawarkan tahap ketepatan yang sama dalam mengganggu arus seperti beberapa pemutus litar.
Kesimpulannya, fius adalah bahagian penting dalam keselamatan elektrik, menyediakan cara yang boleh dipercayai dan kos efektif untuk melindungi litar dan peralatan daripada bahaya arus lebihan.
