Penderia Suhu NTC untuk Pengurusan Bateri

Dalam Sistem Pengurusan Bateri (BMS), NTC (Pekali suhu negatif) penderia suhu berfungsi sebagai komponen teras untuk mencapai pemantauan suhu dan pengurusan haba yang tepat. Dicirikan oleh sensitiviti tinggi mereka, kos rendah, dan saiz padat, mereka membentuk garis pertahanan kritikal untuk menjaga keselamatan bateri, prestasi, dan panjang umur.

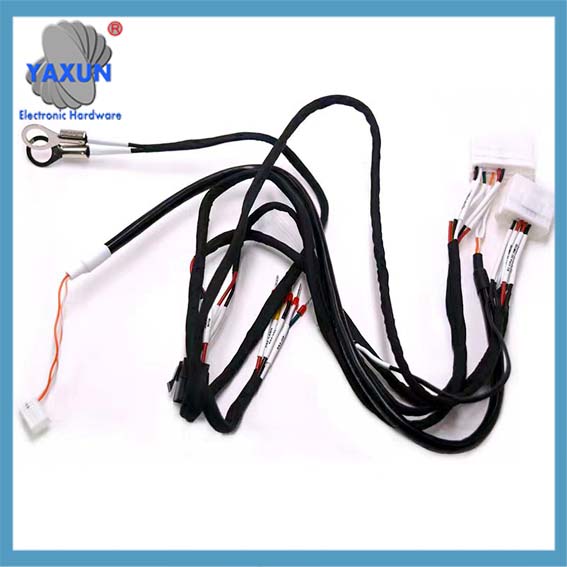

Bateri Penyimpanan Tenaga CCS Tenaga Bateri Penderia Suhu NTC

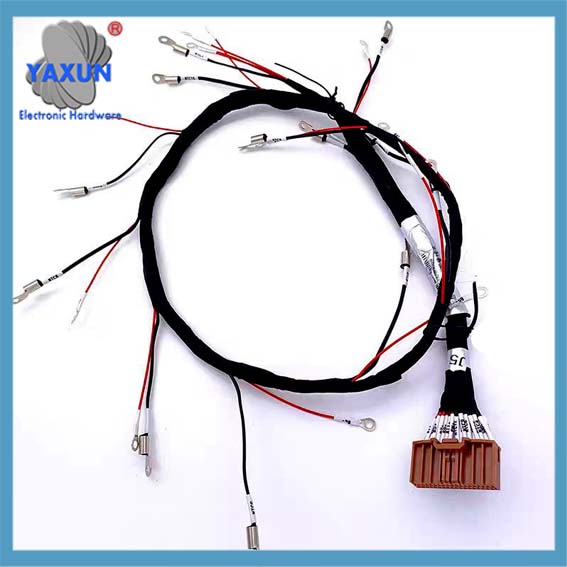

Voltan Bateri & Terminal Harness Pengesan Suhu — Penderia Suhu

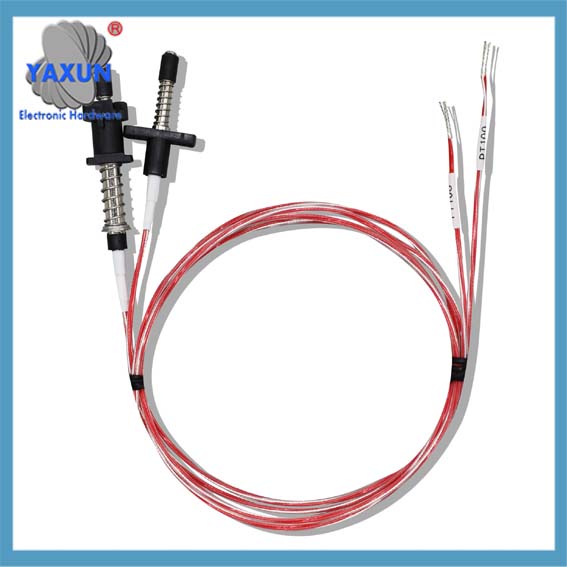

Penderia Suhu NTC dan PT100 — Terminal Harness Pengesan Suhu Bateri

Rajah di bawah menggambarkan peranan penting dan aliran kerja operasi penderia NTC dalam BMS:
carta alir TD
subgraf A [Lapisan Pemantauan Suhu]
A1[Penggunaan Penderia NTC<br>(Sel/Modul/Bar Bas)]
tamat

subgraf B [Lapisan Kawalan BMS]
B1[Pengawal Utama BMS]
tamat

subgraf C [Lapisan Pelaksanaan Pengurusan Terma]
C1[Sistem Penyejukan Cecair/Udara]
C2[Kawalan Caj/Nyahcas]
C3[Geganti Voltan Tinggi]
tamat

A1 — “Data Suhu Masa Nyata” –> B1

B1 — “Perintah Kawalan” –> C1
B1 — “Perintah Kawalan” –> C2
B1 — “Perintah Kawalan” –> C3

C1 — “Laksanakan Penyejukan/Pemanasan” –> A1

🎯 Fungsi Teras: Logik Kebolehoperasian dengan BMS
Penderia NTC bertanggungjawab untuk mengumpul data suhu, manakala BMS menggunakan data ini untuk membuat keputusan yang bijak, dengan itu mewujudkan sistem kawalan gelung tertutup:

Mengekalkan Keadaan Operasi Optimum (25–35°C): BMS mengarahkan sistem penyejukan/pemanasan untuk beroperasi pada kuasa rendah, memastikan bateri berfungsi dalam julat suhu optimumnya untuk melindungi kecekapan pengecasan/penyahcasan dan hayat kitaran.

Peraturan Suhu Sederhana (35–45°C): Apabila suhu meningkat, BMS secara proaktif meningkatkan kuasa pelesapan haba dan mengurangkan kadar pengecasan untuk mengelakkan suhu tinggi daripada mempercepatkan degradasi bateri.

Perlindungan Suhu Tinggi (45–65°C dan ke atas): Jika suhu melebihi ambang keselamatan (mis., 60° C.), BMS mencetuskan penggera dan mengehadkan kuasa nyahcas; jika ia melebihi had kritikal (mis., 65° C.), ia segera memotong litar voltan tinggi untuk mengelakkan pelarian haba.

Prapemanasan Suhu Rendah (≤10°C): BMS mengaktifkan sistem pemanasan; operasi pengecasan dan nyahcas biasa disambung semula hanya selepas suhu bateri meningkat semula ke julat yang selamat (mis., melebihi 15°C), dengan itu menghalang penyaduran litium yang disebabkan oleh pengecasan suhu rendah, yang boleh merosakkan sel bateri.

📍 **Lokasi Penggunaan Utama dan Kriteria Pemilihan**
Penderia NTC digunakan secara strategik di berbilang lokasi kritikal dalam pek bateri untuk membolehkan pemantauan suhu menyeluruh.

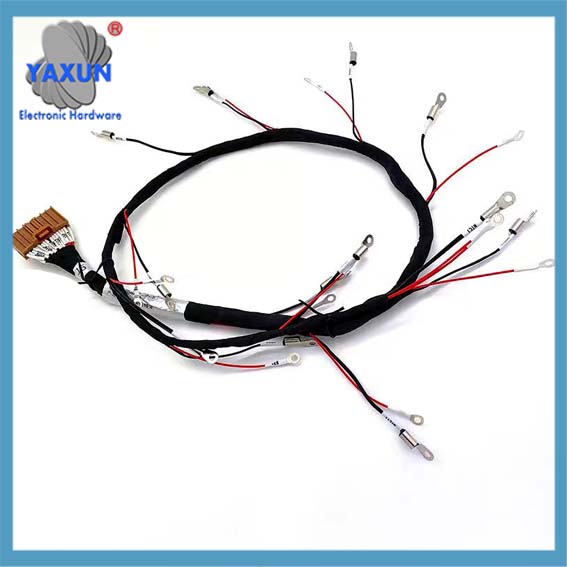

Probe Penderia Suhu PT1000 dan PT100 untuk Bateri Litium

💡 **Strategi Pengoptimuman dan Teknologi Baharu**
Apabila teknologi berkembang, aplikasi penderia NTC dalam Sistem Pengurusan Bateri (BMS) sedang menjalani pengoptimuman berterusan:

**Pengoptimuman Peletakan Sensor:** Kajian telah menunjukkan bahawa dengan menggunakan simulasi CFD dan pengoptimuman algoritma untuk memperhalusi bilangan dan penempatan penderia, adalah mungkin untuk mengurangkan kiraan sensor—contohnya, dari 40 turun kepada 20—tanpa menjejaskan keselamatan. Pendekatan ini mengurangkan kos dengan berkesan dan memudahkan susun atur abah-abah pendawaian. Tambahan pula, peletakan yang dioptimumkan sedemikian boleh mengurangkan masa pengecasan pantas dengan 15% dan tingkatkan tenaga tersedia pek bateri hampir 20% dalam persekitaran suhu rendah, dengan itu secara muktamad mengesahkan keunggulan a “kurus lagi tepat” strategi penempatan.

**Reka Bentuk Bersepadu:** Penderia NTC semakin dibenamkan terus ke dalam Sistem Penyambungan Sel (CCS) bar bas bersepadu, di mana ia disepadukan bersama talian pengesan voltan dan arus. Reka bentuk ini bukan sahaja meningkatkan ketumpatan integrasi keseluruhan pek bateri dan menjimatkan ruang tetapi juga membolehkan pemantauan sumber haba yang lebih tepat.

**Kebolehpercayaan yang Tinggi dan Pengecilan:** Untuk memenuhi keperluan gred automotif, pengilang telah memperkenalkan penderia NTC yang sangat boleh dipercayai—seperti siri NCU Murata—yang menampilkan jejak kira-kira 80% lebih kecil daripada model sebelumnya, menjadikannya sesuai untuk papan litar bersepadu berketumpatan tinggi. serentak, penderia yang disediakan oleh pengilang seperti TE Connectivity menggunakan pembungkusan fluoroplastik tahan minyak dan tahan suhu tinggi, membolehkan mereka menahan persekitaran operasi yang keras yang terdapat dalam motor elektrik dan pek bateri.

**Pertimbangan Keselamatan Berfungsi:** Dalam reka bentuk BMS mewah, kaedah pengukuran berlebihan dan bebas digunakan. Contohnya, dengan membandingkan bacaan suhu yang diperoleh daripada litar pembahagi voltan NTC terhadap bacaan dari laluan bebas (seperti perintang berdarah), ketepatan data suhu boleh disahkan silang, dengan itu memenuhi keperluan untuk ASIL-D—tahap tertinggi integriti keselamatan fungsian.

Ringkasnya, Penderia suhu NTC berfungsi sebagai “pengakhiran saraf” yang melaluinya BMS mengesan bateri “suhu badan.” Data pengukuran yang tepat dan strategi penggunaan yang dioptimumkan secara berterusan adalah penting untuk mencapai pengurusan haba yang cekap, memanjangkan jangka hayat bateri, dan mencegah pelarian haba.

Jika anda berminat dengan kaedah pemasangan khusus untuk penderia NTC pada jenis sel tertentu (mis., silinder, prismatik, atau sel kantung), atau jika anda ingin menyelidiki butiran reka bentuk litar yang berkaitan, Jangan ragu untuk memberitahu saya.
