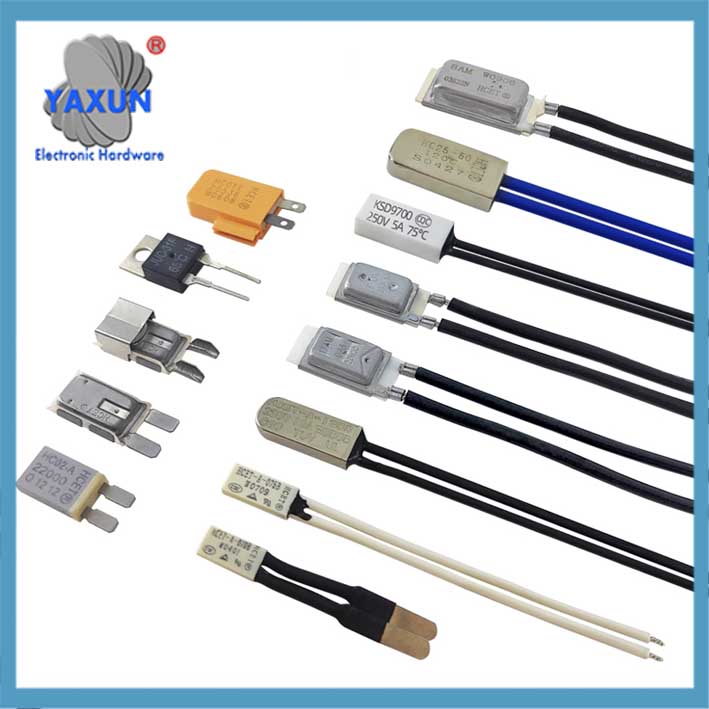

Pelindung terma motor yang disesuaikan (Suis termostatik)

Pelindung terma motor ialah peranti pelindung yang secara automatik memotong litar melalui perubahan suhu atau arus. Fungsi teras adalah untuk mengelakkan motor daripada rosak akibat terlalu panas, beban berlebihan atau terhenti. Berikut adalah perkara utama:

Motor pengelap kereta terlebih beban dan pelindung terlalu panas 6AP

17Pelindung terma motor am biasanya ditutup sensor termostat nc klixon 17am022

Pilihan pelindung beban haba untuk motor elektrik kecil & Gearmotors

⚙️ 1. Prinsip kerja teras
‌Struktur jalur dwilogam‌: Ia terdiri daripada dua jalur logam dengan pekali pengembangan haba yang berbeza. Apabila suhu meningkat, jalur logam bengkok dan berubah bentuk kerana perbezaan pengembangan, mencetuskan pautan mekanikal untuk memutuskan litar; ia secara automatik menetapkan semula dan meneruskan pengaliran selepas suhu menurun.
‌Tindak balas dwi suhu semasa‌: Beberapa model (seperti pelindung haba tiga fasa) memantau beban lampau semasa dan suhu belitan pada masa yang sama. Apabila terlebih muatan, litar terputus dengan cepat di dalam 4-10 saat untuk mengelakkan kerosakan gerai.

Bagaimana ia berfungsi:
Pengesanan Terlalu Panas:
Motor yang dilindungi secara haba biasanya menggunakan penderia suhu, seperti termistor PTC atau sensor KTY, yang tertanam dalam belitan motor. Penderia ini memantau suhu motor dan menghantar isyarat kepada peranti perlindungan haba.

Potongan Kuasa:
Apabila suhu motor meningkat melebihi had selamat, peranti perlindungan haba, yang boleh menjadi suis dwilogam atau mekanisme yang serupa, memutuskan sambungan bekalan kuasa, mematikan motor.

Mulakan Semula Automatik:
Selepas motor sejuk, peranti perlindungan haba biasanya ditetapkan semula, membenarkan motor dimulakan semula secara manual atau automatik.

Faedah:
Mencegah Kerosakan:
Perlindungan haba membantu mengelakkan terlalu panas, yang boleh menyebabkan kerosakan pada penebat motor, belitan, dan komponen lain.
Memanjangkan Jangka Hayat:
Dengan mengelakkan terlalu panas, perlindungan haba menyumbang kepada jangka hayat yang lebih lama untuk motor.
Keselamatan:
Ia meminimumkan risiko kebakaran atau bahaya lain yang disebabkan oleh terlalu panas motor.

🔍 2. Jenis utama dan evolusi teknologi

Jenis ‌	‌Prinsip kerja	‌Ciri -ciri	Senario yang berkenaan
Pelindung haba dwilogam	Lenturan kepingan logam yang dicetuskan oleh suhu	Struktur mudah, kos rendah, Reset automatik, tetapi ketepatan dipengaruhi oleh nisbah bahan	Motor perkakas rumah, motor industri kecil
Pelindung elektronik	Isyarat arus/suhu pengesanan cip	Ketepatan yang tinggi, keluk perlindungan boleh atur cara, menyokong pemantauan jarak jauh, tetapi memerlukan pengawal yang sepadan	Peralatan industri pintar, motor ketepatan
Pelindung haba tiga fasa	Perlindungan beban arus yang komprehensif dan terlalu panas	Menyokong motor 0.55kW-75kW, rintangan yang kuat terhadap persekitaran yang tercemar, boleh menggantikan tradisional “geganti haba + penyentuh” penyelesaian	Motor industri, Pam tenggelam

Nota: Teknologi dipatenkan Tianyin Electromechanical dengan ketara meningkatkan kebolehpercayaan tindak balas dengan mengoptimumkan struktur gabungan jalur dwilogam (seperti menambah komponen perlindungan arus lebih).

Perlindungan Terma Motor Elektrik dengan Toleransi Suhu IP54 IP55 ± 5o C – Suis terma,

6AP/3MP Pelindung Beban Terma Elektrik Berkualiti Tinggi untuk Motor Pengisar

5AP/2MP 50℃-180℃ lebihan arus, pelindung haba motor terlalu panas

📌 3. Parameter pemilihan utama

Parameter ‌	‌Keperluan ‌	‌Pangkalan‌
Suhu tindakan	40°C–170°C (disesuaikan mengikut tahap penebat motor)	Perlu sepadan dengan had suhu penggulungan motor
Arus dinilai	2A–20A (dipilih mengikut kuasa motor)	Cegah pencetus palsu atau kegagalan perlindungan
Tetapkan semula mod	Tetapan semula automatik/set semula manual	Tetapan semula automatik sesuai untuk peti sejuk dan kipas; tetapan semula manual digunakan untuk senario berisiko tinggi
Piawaian pensijilan	TS16949、UL、CE（EN 60730-2-2）	Keperluan keselamatan dan perlindungan alam sekitar wajib

⚠️ 4. Langkah berjaga-jaga untuk digunakan
‌Spesifikasi pemasangan‌:
Lenturan plumbum mestilah lebih daripada 6mm dari akar untuk mengelakkan kerosakan dan sentuhan yang lemah;
Selepas kimpalan suhu tinggi, ia mesti disejukkan selama lebih daripada 30 saat untuk mengelakkan pelindung daripada rosak akibat haba.
‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌:
Elakkan menggunakan pelindung tidak bertutup (seperti penyentuh tradisional) dalam persekitaran yang sangat tercemar;
Sentiasa periksa keletihan dan penuaan jalur dwilogam dan gantikannya dalam kombinasi dengan kitaran penyelenggaraan peralatan.
‌Penghindaran konflik fungsi‌:
Motor automotif dengan fungsi anti-cubit perlu menggunakan penyelesaian kawalan suhu perisian untuk mengelakkan pelindung perkakasan mengganggu pengesanan halangan.

♻️ 5. Menyelesaikan masalah
Sebab biasa mengapa motor terbakar tetapi pelindung tidak beroperasi:
Ralat pendawaian: Pelindung tidak disambung secara bersiri dalam litar utama motor;
‌Nilai yang ditetapkan terlalu tinggi‌: Suhu tindakan atau tetapan ambang semasa melebihi julat toleransi motor;
Kelewatan respons: Jalur dwilogam memerlukan masa pengumpulan haba dan tidak dapat mengatasi kerosakan litar pintas serta-merta.
Adalah disyorkan untuk memberi keutamaan kepada produk yang telah lulus ujian litar pintas (Fasal 18.101) dinyatakan dalam GB/T 14536.3-2022 standard untuk memastikan kebolehpercayaan di bawah keadaan kerja yang melampau.
