Sesuaikan fungsi sensor suhu udara pengambilan automotif

Pengetahuan berkaitan penderia suhu udara pengambilan kereta. Masalah ini sangat biasa dalam bidang penyelenggaraan kereta dan kawalan elektronik.

Beberapa perkara utama penderia suhu udara pengambilan kereta: Pertama, semua bahan menekankan bahawa ini adalah pekali suhu negatif (NTC) Sensor Thermistor, yang menjadi asas untuk memahami prinsip kerjanya. Kedua, terdapat dua penyelesaian arus perdana untuk kedudukan pemasangan (sebelum/selepas pendikit), tapi fungsinya sama. Di bahagian gejala kerosakan, berbilang sumber berulang kali menyebut manifestasi tipikal seperti permulaan yang sukar dan kelajuan melahu yang tidak stabil, yang perlu disepadukan untuk mengelakkan redundansi.

Beri perhatian khusus kepada perbandingan perbezaan antara penderia suhu pengambilan dan ekzos. Titik pengetahuan ini sangat membantu untuk memahami kekhususan penderia suhu udara pengambilan, dan pertimbangkan untuk menyebutnya secara ringkas. Dari segi parameter teknikal, disebutkan bahawa perbezaan voltan isyarat di bawah keadaan kereta panas dan sejuk adalah sangat berharga dan boleh mencerminkan ciri kerja dinamik sensor.

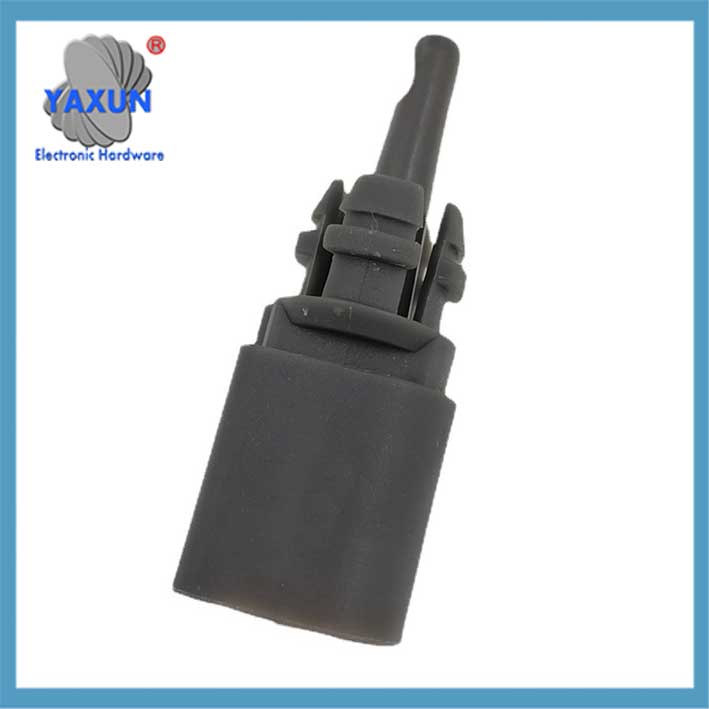

Sensor Suhu Udara Pengambilan Mercedes Benz 105425717

Sensor suhu udara pengambilan 8942412010 untuk Toyota KL47-18-845 89424-12010

Suhu udara pengambilan sensor Bosch Audi BMW OPEL SEAT VW HONDA OE 046906379

Bersedia untuk menggunakan pembentangan berstruktur: terlebih dahulu menggariskan definisi dan prinsip teras, dan kemudian kembangkannya dalam tiga bahagian: aliran kerja, fungsi, dan kesalahan.

Penderia Suhu Udara Pengambilan (IAT) adalah komponen utama dalam sistem pengurusan enjin. Ia digunakan untuk memantau suhu udara yang memasuki enjin dan menukar data menjadi isyarat elektrik dan menghantarnya ke unit kawalan elektronik (Ecu) untuk mencapai pembetulan tepat parameter seperti isipadu suntikan dan pemasaan pencucuhan. Berikut adalah titik terasnya:
I. Prinsip dan struktur kerja
Komponen teras
Mengguna pakai pekali suhu negatif (NTC) Thermistor: nilai rintangan berkurangan apabila suhu meningkat, dan nilai rintangan meningkat apabila suhu menurun.
Penukaran isyarat
Sensor dan ECU membentuk litar tertutup. ECU menyediakan voltan rujukan 5V (talian THA) dan satu lagi ialah garis asas (E2). Perubahan suhu menyebabkan perubahan rintangan, yang seterusnya mengubah voltan litar dan menghasilkan isyarat elektrik yang sepadan dengan suhu.
Sensor IAT mengukur suhu udara yang memasuki manifold masuk enjin.
Maklumat ini penting untuk ECU mengira campuran bahan api udara dan pemasaan pencucuhan yang sesuai untuk pembakaran optimum.
ECU menghantar voltan ke sensor dan membaca penurunan voltan merentasinya, yang sepadan dengan suhu udara pengambilan.

Ciri-ciri isyarat
Keadaan kereta sejuk: Voltan isyarat adalah serupa dengan sensor suhu air;
Keadaan kereta panas: Voltan isyarat adalah kira-kira 2~3 kali ganda daripada penderia suhu air.

Penderia Suhu 8Z0820535A muat untuk Audi A3 A4 S4 S5 Quatt Q3 Q5 Q7 VW Golf

MD326170 13650-56B00 Berkenaan dengan Penderia Suhu Air Pengambilan Mitsubishi Lancer

IAT Sensor Suhu Udara Pengambilan, Mat, Kit Akta untuk GM 25036751 25037225 25037334

II. Lokasi dan fungsi pemasangan

‌Lokasi pemasangan‌
Terletak di dalam paip pengambilan atau meter aliran udara, sama ada sebelum pendikit (paip pengambilan) atau selepas pendikit (manifold pengambilan).
‌Core Function‌
‌Pembetulan nisbah udara-bahan api‌: Udara bersuhu rendah mempunyai ketumpatan tinggi, jadi ECU meningkatkan jumlah suntikan bahan api; udara bersuhu tinggi mempunyai ketumpatan rendah, jadi jumlah suntikan bahan api dikurangkan untuk memastikan kecekapan pembakaran yang optimum.
‌Pencegahan ketukan‌: Udara pengambilan suhu tinggi terdedah untuk mengetuk, jadi ECU melaraskan sudut pendahuluan pencucuhan dengan sewajarnya.
Perlindungan turbo: Pantau suhu udara selepas pengecasan lampau untuk mengelakkan kerosakan terlalu panas.

‌Iii. Gejala dan diagnosis kerosakan
‌Fenomena kesalahan biasa‌
Sukar bermula, Kelajuan terbiar yang tidak stabil, dan pecutan yang lemah;
Pelepasan ekzos yang berlebihan (asap hitam);
Lampu kerosakan enjin menyala.
Punca dan kesan kerosakan

Kaedah pengesanan
Pengesanan rintangan: Keluarkan sensor, ukur nilai rintangan selepas dipanaskan (seperti menggunakan pengering rambut), dan bandingkan dengan nilai piawai;
Pengesanan voltan: Apabila suis pencucuhan HIDUP, ukur voltan antara THA dan E2 (kira-kira 0.5~3.4V pada suhu biasa).

IV. Perbezaan daripada penderia suhu yang lain‌ ‌Perbandingan dengan penderia suhu ekzos‌

V. Evolusi dan kepentingan teknologi
Sebagai aplikasi biasa termistor NTC, sensor ini mencapai maklum balas suhu ketepatan tinggi melalui sifat fizikal yang mudah, yang secara langsung mempengaruhi kuasa enjin, penjimatan bahan api dan tahap pelepasan. Walaupun reka bentuknya kecil, ia merupakan bahagian yang amat diperlukan dalam sistem kawalan elektronik moden untuk mencapai kawalan gelung tertutup.

Mengapa Sesuaikan Fungsi Penderia IAT?
Penalaan Prestasi:
Mengubah isyarat IAT boleh menjadi cara untuk memperhalusi prestasi enjin. Contohnya, mensimulasikan suhu udara pengambilan yang sedikit lebih sejuk kadangkala boleh membawa kepada campuran bahan api yang lebih kaya dan peningkatan kuasa, terutamanya dalam enjin pengecas turbo.
Pampasan untuk Pengubahsuaian:
Jika anda telah mengubah suai sistem pengambilan udara anda (mis., menukar manifold pengambilan, menambah pengambilan udara sejuk), sensor IAT mungkin membaca suhu yang berbeza daripada stok. Menyesuaikan output penderia boleh membantu mengimbangi perubahan ini.
Pengujian dan Eksperimen:
Mengubah suai sensor IAT boleh menjadi satu cara untuk bereksperimen dengan parameter enjin yang berbeza dan memerhati kesan pada prestasi.

Cara Menyesuaikan:
Menambah Rintangan:
Dalam Siri: Menambah perintang secara bersiri dengan sensor IAT akan meningkatkan rintangan keseluruhan, menyebabkan ECU mentafsir suhu yang lebih rendah.
Secara Selari: Menambah perintang secara selari akan mengurangkan rintangan keseluruhan, menyebabkan ECU mentafsir suhu yang lebih tinggi.
Potensiometer (Perintang Boleh Ubah):
Potentiometer membolehkan anda melaraskan rintangan dan, oleh itu, suhu udara pengambilan yang dirasakan secara dinamik.
Ini berguna untuk mencari tetapan optimum untuk persediaan khusus anda.
Lokasi Sensor:
Lokasi penderia IAT juga boleh menjejaskan bacaannya kerana rendaman haba. Pertimbangkan ini apabila membuat pelarasan.
Penentukuran ECU:
Sesetengah ECU selepas pasaran membenarkan anda menentukur terus bacaan sensor IAT, menyediakan cara yang lebih tepat untuk menyesuaikan fungsinya.
