5×20 mm cepat (Perlahan) Tiub bersatu dengan petunjuk

The 520 Fius adalah kaca silinder atau tiub fius seramik dengan diameter 5mm dan panjang 20mm. Voltan yang dinilai biasanya 250V, dan berkisar semasa dari 0.1a hingga 30a.

Terdapat dua jenis utama 5*20 fius: Jenis Fast-Blow (Jenis f) dan jenis lambat (T Jenis). Jenis berambut cepat sesuai untuk peralatan elektronik umum, Walaupun jenis slow-blow sesuai untuk peralatan dengan arus permulaan yang besar seperti motor. Spesifikasi semasa sangat luas, mulai dari 0.1a terkecil hingga 30a terbesar.

F5al Fast-Blow Fuse 5A 250V Glass Fius 0.2 x 0.79 inci, 5 x 20 mm (5amp)

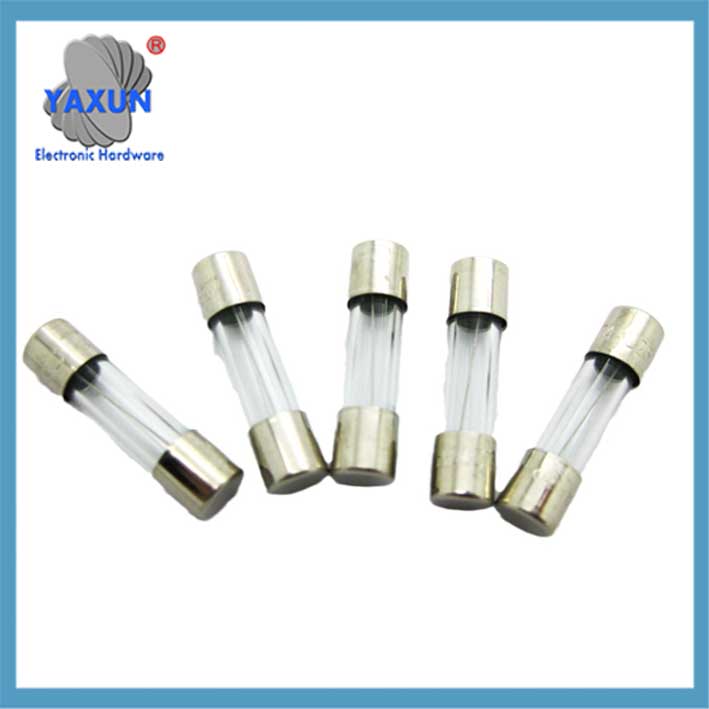

2A 250V 5mm x 20mm Fuse Cartridge Tube Glass Fasting Fasting

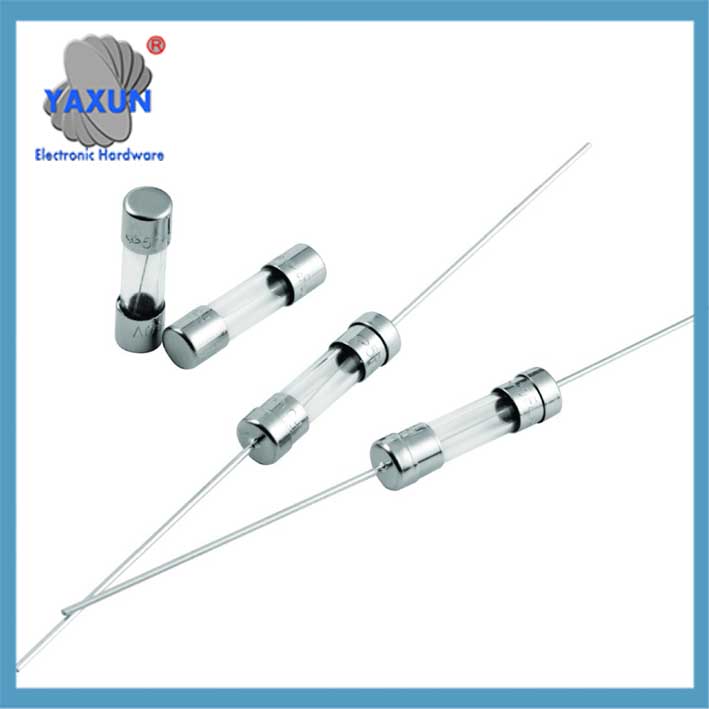

5 * 20tiub fius kaca paksi mm dengan gambar saiz wayar plumbum

Mengenai senario aplikasi, Fius jenis ini digunakan secara meluas di peralatan rumah, peralatan perindustrian, elektronik automotif dan bidang lain. Parameter yang perlu diberi perhatian semasa membeli termasuk arus yang dinilai, voltan dinilai, Ciri -ciri yang menggabungkan (cepat atau lambat), dan piawaian pensijilan (seperti ul, CSA, Vde, dll.).

Terdapat juga pelbagai jenis 5*20 Pemegang fius, seperti jenis pemalam langsung, Jenis kalis air dengan petunjuk, dan jenis pemasangan PCB. Pemegang fius kalis air sesuai untuk persekitaran yang keras seperti pencahayaan luaran. Kapasiti pembawa semasa pemegang fius biasanya 6-10a, dan boleh mencapai sehingga 30a.

5*20 Fius adalah saiz standard (5diameter mm, 20Panjang mm) komponen perlindungan litar silinder, terutamanya digunakan untuk perlindungan overcurrent. Berikut adalah ciri utama dan maklumat permohonannya:

I. Spesifikasi dan jenis asas
‌Size Standard‌
Reka bentuk silinder bersatu dengan diameter 5mm × panjang 20mm, pakej kaca atau seramik, dan elektrod topi logam di kedua -dua hujungnya. ‌
‌Glass Tube‌: telus dan kelihatan, senang memerhatikan status fius (biasa dalam peralatan isi rumah voltan rendah).
‌Ceramic tiub: rintangan suhu tinggi yang kuat, Sesuai untuk persekitaran perindustrian. ‌

‌ semasa dan voltan rentang ‌
‌Rated voltage‌: Mainstream adalah 250V, dan beberapa model menyokong 125V. ‌
‌ Range ‌: Meliputi ‌0.1a ~ 30a‌, Segmen umum termasuk:
‌Small current‌ (≤1a): 0.1A, 0.2A, 0.25A, 0.5A, 1A (instrumen ketepatan, Pencahayaan LED);
‌Medium dan arus tinggi ‌ (>1A): 2A, 3A, 5A, 10A, 15A, 20A, 30A (peralatan bekalan kuasa, motor);

‌ Menggunakan ciri-ciri ‌fast-break jenis (Jenis f): Tindak balas pantas, Sesuai untuk peralatan elektronik yang sensitif (ditandai seperti F1A, F5A). ‌
‌Slow-break type (T Jenis): Tahan terhadap kejutan semasa serta -merta, sesuai untuk motor dan transformer (ditandai seperti T2A, T10A). ‌

5 * 20mm gelas kaca paksi tiub pukulan cepat 250V dengan wayar plumbum 0.5a/1a/2a/3a/3.15a/4a/5a/6.3a/8a/10a/12a/15a

5 * 20mm gelas paksi fius cepat Cepat Break 250v dengan wayar plumbum 0.5a-25a

520S-250MA .25A 250V Pukulan Perlahan 5 x 20 Fius kartrij

Ii. Parameter utama dan pensijilan ‌

Prestasi elektrik ‌cobreaking kapasiti ‌: 35A@250V (Model semasa yang rendah) hingga 200A@250V (Model semasa yang tinggi), memastikan pemotongan selamat sekiranya litar pintas. ‌
‌Temperature Adaptability‌: Suhu Kerja ‌-55 ℃ ~ 125 ℃‌, lulus ujian kejutan panas dan sejuk (-40℃ ~ 90 ℃ kitaran). ‌

‌Safety Certification‌
Produk arus perdana telah berlalu ‌ul, CSA, CCC, Vde, Pensijilan ROHS dan memenuhi piawaian keselamatan antarabangsa. ‌

🛠️ III. Senario dan aksesori aplikasi ‌ Typical Applications‌
‌Household peralatan: penyesuai kuasa, papan litar perkakas kecil (biasa digunakan 1a ~ 5a). ‌
‌Industrial Equipment‌: pemacu servo, modul kuasa (biasa digunakan 10a ~ 30a). ‌
‌Outdoor Equipment‌: Pemegang fius kalis air (Gred IP67) untuk lampu jalan dan peralatan yang dipasang kenderaan. ‌

‌Matching fuse holder‌
‌PCB jenis pemasangan: reka bentuk kaki lurus/bengkok kaki (seperti PTF-77), Menyokong 10A ~ 20A semasa. ‌
‌ Waterproof Lead Type‌: dengan sarung PVC dan terminal tembaga bersalut nikel (seperti H3-520E), Sesuai untuk persekitaran yang keras. ‌

💡 iv. Cadangan Beli ‌ Perlawanan Berkebum
Pilih mengikut 1.5 kali arus operasi maksimum litar (contohnya: arus maksimum litar ialah 2a → pilih fius 3a). ‌
‌Motor type‌: Lebih suka jenis perlahan (T) Untuk mengelakkan fius palsu pada permulaan. ‌Digital Circuit‌: Pilih Jenis Break Fast (F) Untuk meningkatkan tindak balas yang berlebihan. ‌
‌ Certifikasi dan kebolehpercayaan ‌
Sahkan bahawa produk itu mempunyai tanda ‌ul/ccc‌ untuk mengelakkan jenama yang tidak diperakui (risiko keselamatan yang tinggi). ‌

‌ Pembelian saluran ‌
Pembelian pukal: Yaxun Electronics’ 1688 platform ($0.02/sekeping, 100 Potongan minimum) ‌
Penggantian runcit: Yaxun Electronics’ Jd/tmall (mengenai $0.5 untuk 10 kepingan). ‌

💎 Ringkasan
5*20 fius adalah komponen perlindungan asas litar elektronik. Pemilihan perlu berdasarkan permintaan semasa, Ciri -ciri dan keadaan persekitaran yang menggabungkan. Beri keutamaan kepada produk jenama dengan pensijilan lengkap (seperti litte dan huade), dan padankan mereka dengan pemegang fius yang sepadan untuk memastikan pemasangan yang stabil. ‌ Untuk adegan perindustrian atau luaran, Pastikan anda memilih model tahan kalis air dan suhu tinggi untuk memastikan kebolehpercayaan jangka panjang.
