Suis Perlindungan Overheat Mikro Mikro & Pelindung beban

Perbandingan perbezaan antara suis perlindungan kepanasan motor mikro & Pelindung beban. Apabila ia datang kepada pelindung haba motor mikro, julat harga adalah antara $0.1 yuan dan $0.4 yuan. Model termasuk 5ap, TB02-BB8D, 17pagi, KSD9700, ST01, S06, dll., yang digunakan terutamanya untuk motor pengelap sunroof tempat duduk dan mempunyai ciri pengedap dan kalis air. Parameter model 17AM: biasanya ditutup, suhu operasi 120 darjah, arus maksimum 10A~35A. Fungsi set semula automatik, sesuai untuk tentera, bidang perubatan dan lain-lain. Di sini kita perlu menekankan julat suhu dan parameter semasa, serta ciri-ciri tetapan semula automatik.

Motor TB05, BB8DTB02, ST-22 35 ℃- 160℃ pelindung haba mini

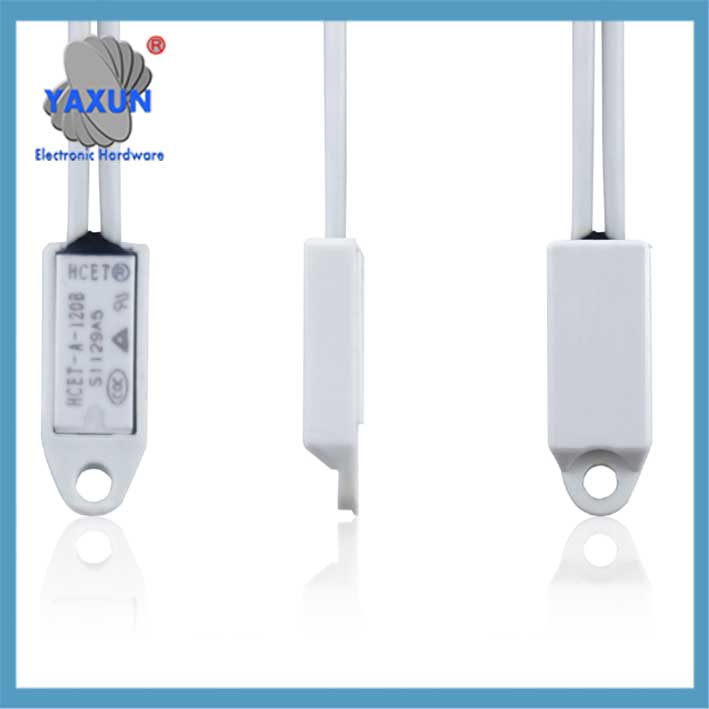

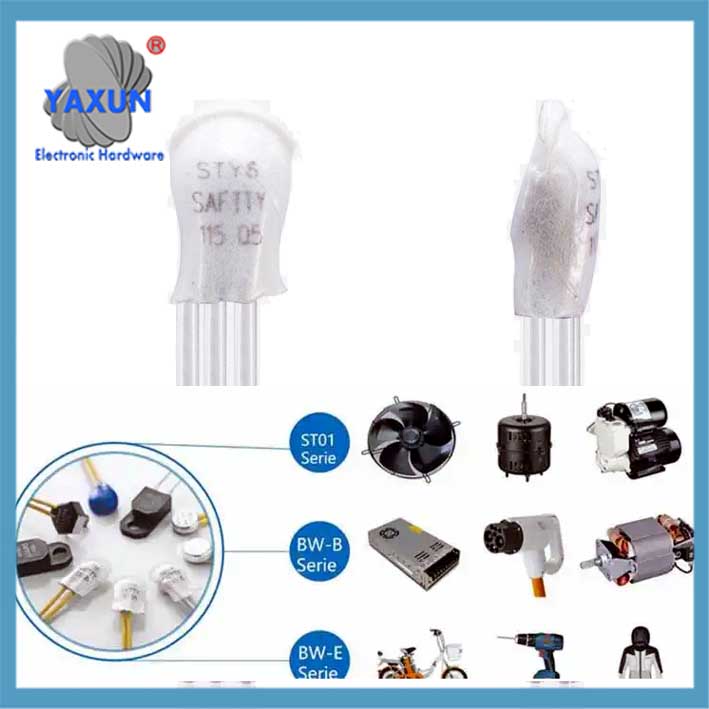

Suis kawalan suhu pelindung haba mikro S01, S06, ST-22

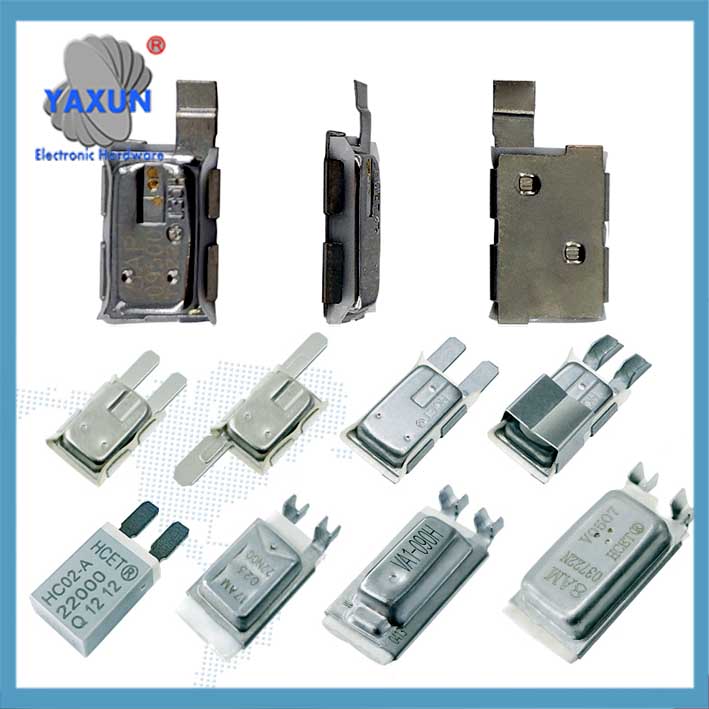

2MP, 6Ap, 17AM+PTC, 5Ap, 8Am, KSD9700 Motor Overheat Switch Switch

Mengenai pelindung beban motor, pelindung motor motor (M-B) menggunakan teknologi mikropemproses. Ia mempunyai pelbagai perlindungan seperti lebihan arus, kegagalan fasa, dan gerai, dan masa perjalanan boleh dilaraskan (0.2-30 saat), dan menyokong tetapan semula manual atau elektrik. Kaedah tetapan parameter ditambah, seperti menetapkan perlindungan arus lebih kepada 1.5-2 kali arus undian dan beban lampau kepada 1.1-1.3 kali. Tetapan ini sangat penting untuk aplikasi praktikal.

Perlindungan gerai pelindung beban lampau berkuat kuasa selepas permulaan selesai. Apabila arus melebihi nilai yang ditetapkan, ia akan segera bertindak. Perlindungan pecah cepat adalah untuk kerosakan litar pintas, dan terbahagi kepada dua negeri: permulaan dan operasi. Perlindungan masa songsang terlalu panas adalah berdasarkan model pengumpulan haba, menggabungkan kesan terma arus jujukan positif dan negatif. Mekanisme perlindungan ini perlu diterangkan dalam mata untuk memastikan pengguna memahami cara menangani kerosakan yang berbeza.

Dari segi pemasangan dan keserasian, ia menunjukkan bahawa pelindung boleh dipasang di hujung hadapan penyongsang, tetapi perhatian harus diberikan kepada keperluan pemadanan dan pembumian yang dinilai semasa (diameter wayar ≥3.5mm², rintangan <10Oh). Perbezaan antara geganti terma dan geganti suhu ialah yang pertama adalah berdasarkan kesan terma arus, dan yang terakhir dipasang di dalam motor untuk mengukur suhu. Ia adalah perlu untuk membezakan di sini untuk mengelakkan kekeliruan.

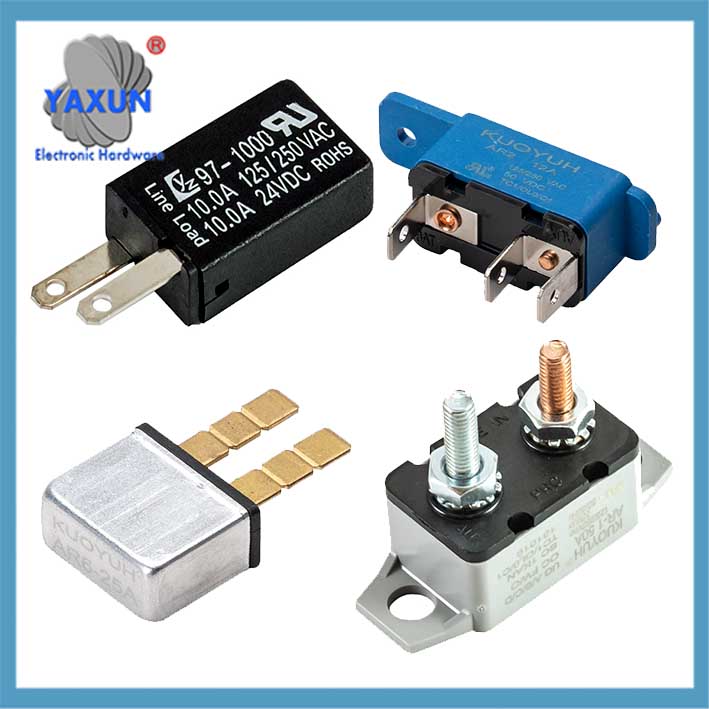

Pemutus Litar Motor Automotif AR, AR2, 24, 97, 18, 17 Siri

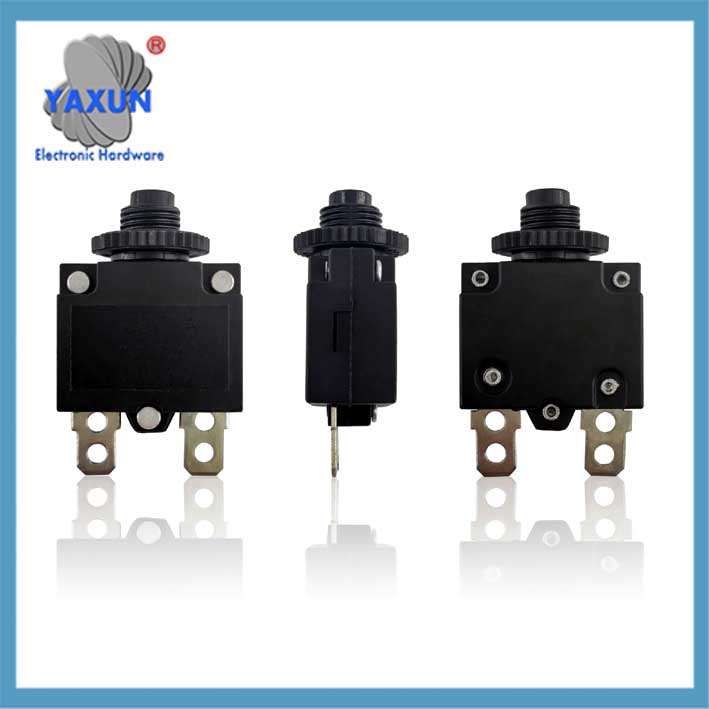

98 Manual Siri, Set Semula Automatik Pelindung Beban Motor

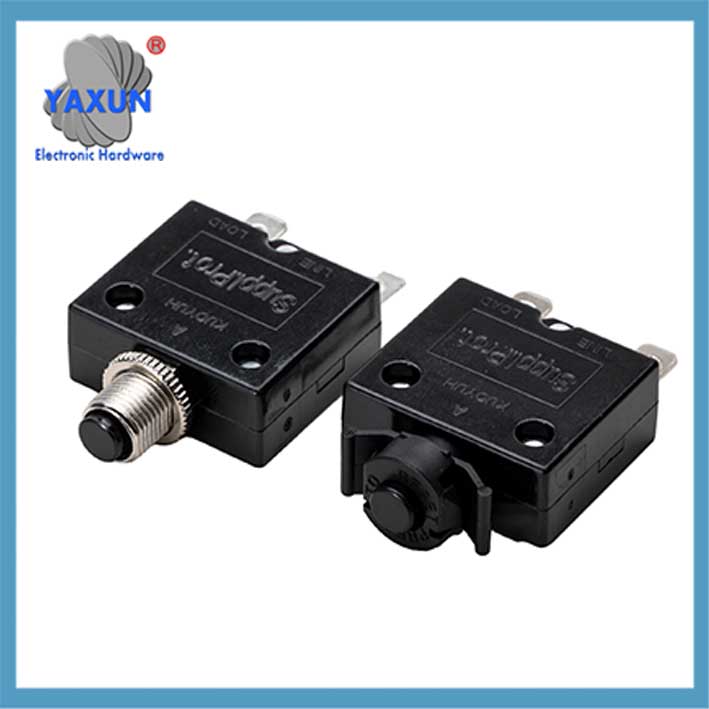

Kuoyuh 88 Pelindung Beban Motor Siri

I. Suis perlindungan terlalu panas (pelindung suhu)
‌Prinsip dan ciri kerja‌
Menggunakan elemen pengesan suhu dwilogam, apabila suhu mencapai ambang yang ditetapkan, sesentuh secara automatik membuka/tutup dan memutuskan litar; Apabila suhu turun, ia secara automatik menetapkan semula dan menyambung semula kerja.
Model biasa: seperti 17AM, 17AM+PTCT, Siri TB02-BB8D, suhu operasi 40 ℃ ~ 160 ℃, arus maksimum 10A~60A, voltan terkadar 250V, reka bentuk biasanya tertutup, dengan fungsi pengedap kalis air.
‌Volume dan pemasangan‌: Reka bentuk miniatur (seperti pemasangan rata), sesuai untuk adegan yang terhad ruang, tertanam terus dalam belitan motor atau permukaan komponen pemanasan.

‌Senario aplikasi teras‌
Motor mikro automotif: motor sunroof, motor pengelap, motor pelarasan tempat duduk, dll.
Peralatan rumah tangga: peranti berkuasa rendah seperti kipas penyejuk, motor pam air, dan alat kuasa yang perlu untuk mengelakkan terlalu panas.
Dalam sistem penyalaan, ia boleh mematikan enjin untuk mengelakkan kerosakan daripada terlalu panas.

Ii. Pelindung beban berlebihan (Pelindung motor KUOYUH)
‌Mekanisme perlindungan pelbagai fungsi‌
Perlindungan lebihan: Pantau arus dan perjalanan apabila ia melebihi nilai undian (biasanya ditetapkan kepada 1.1-1.3 kali).
‌Perlindungan litar pintas‌: Potong litar dengan serta-merta apabila arus naik secara tidak normal (masa tindakan <0.1 kedua).
‌Perlindungan tikam‌: Jika arus terus ≥200% daripada nilai undian selepas dimulakan, ia akan bertindak serta merta.
‌Perlindungan kehilangan/ketidakseimbangan fasa‌: Apabila terdapat kehilangan fasa atau ketidakseimbangan tiga fasa, ia akan bertindak balas dalam 3 saat.
Memantau arus yang mengalir melalui litar motor dan membuka litar apabila arus melebihi had yang telah ditetapkan.
Mekanisme:
Boleh haba (menggunakan jalur dwilogam) atau elektronik, dan perjalanan selepas kelewatan masa tertentu untuk membolehkan lonjakan bermula.
Kes Penggunaan:
Melindungi motor daripada kerosakan akibat situasi arus lebih yang berterusan, seperti yang disebabkan oleh pendesak yang tersekat atau beban tork tinggi.
Contoh:
Pelindung lebihan pemampat peti sejuk akan mematikan pemampat jika ia terlalu panas atau jika ia gagal dihidupkan.

‌Ciri peningkatan teknologi‌
Mikropemproses bersepadu, menyokong pemantauan ketepatan tinggi masa nyata semasa, voltan, suhu, dan memaparkan punca kerosakan melalui LED.
Ia mempunyai kedua-dua fungsi komunikasi (seperti antara muka RS485) dan menyokong tetapan semula jauh dan muat naik data.
Serasi dengan pemasangan rel 35mm, boleh menggantikan secara langsung geganti haba tradisional.

Iii. Titik pemilihan dan pemasangan
‌Prinsip penetapan parameter‌
Arus perlindungan arus lebih: ditetapkan kepada 1.5-2 kali arus undian motor.
Perlindungan suhu: Arus undian ialah 0.8 kali nilai undian motor.
Perlindungan gerai: Ambang ditetapkan kepada 200% daripada arus undian, dan tindakannya adalah kelewatan sifar.

‌Pertimbangan keserasian‌
Apabila memasang hujung hadapan penyongsang, kuasa keluaran penyongsang mesti dipadankan, dan arus undian diselaraskan kepada maksimum untuk mengelakkan pencetus palsu.
Keperluan asas: Pelindung dan motor mesti dibumikan dengan pasti (diameter wayar ≥ 3.5mm² dawai tembaga, rintangan pembumian <10Oh).

Iv. Perbandingan produk biasa

Petua: Untuk motor mikro, suis suhu bersepadu (seperti 17AM) lebih disukai untuk perlindungan padat; dalam senario perindustrian, pelindung pintar (seperti ARD2) diperlukan untuk menangani kesalahan yang kompleks.
