Cara memasang pelindung terma motor dengan betul?

Untuk memastikan pelindung terma motor dipasang dengan betul dan beroperasi dengan pasti, Berikut adalah langkah pemasangan utama dan langkah berjaga -jaga berdasarkan jenis motor dan senario aplikasi:

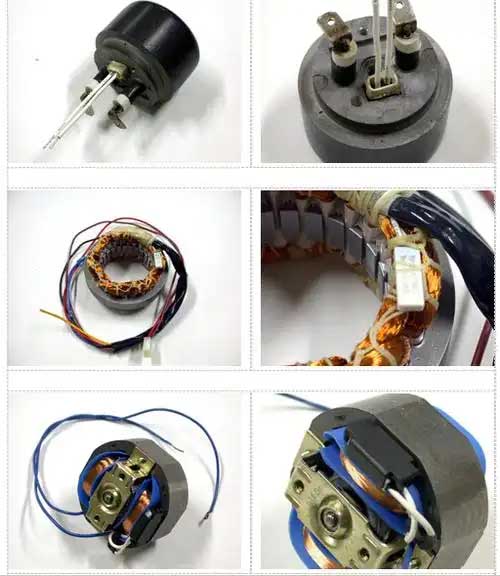

Cara Memasang Pelindung Thermal pada Gegelung Motor

🔧 ‌i. Langkah pemasangan teras
Cari pelindung:
Tentukan penempatan terbaik untuk pelindung haba berdasarkan reka bentuk motor dan persekitaran operasi. Ia harus diposisikan untuk memantau penjanaan haba dengan tepat.

Pendawaian:
Berhati -hati ikuti rajah pendawaian pengeluar untuk memastikan sambungan yang betul dan selamat. Pendawaian yang salah boleh menyebabkan kerosakan atau pembacaan palsu.
Tetapan perlindungan:
Laraskan had suhu pada pelindung mengikut reka bentuk motor dan persekitaran operasi. Ini memastikan bahawa pelindung menutup motor sebelum terlalu panas.

Pemasangan selamat:
Memastikan pelindung dipasang dengan selamat dan tidak ada wayar yang terdedah atau rosak.

Ujian:
Selepas pemasangan, Uji pelindung haba untuk mengesahkan bahawa ia perjalanan pada tetapan suhu yang betul.
Pertimbangan penting:
Keselamatan: Sentiasa putuskan kuasa sebelum mengusahakan sebarang peralatan elektrik.
Perlindungan beban: Pastikan pelindung terma ditetapkan dengan betul untuk mengelakkan beban, yang boleh merosakkan motor.
Rujuk dokumentasi: Rujuk dokumentasi pengilang untuk arahan khusus dan gambarajah pendawaian.
Dengan mengikuti langkah -langkah ini, Anda boleh memastikan pelindung terma motor anda dipasang dengan betul dan berkesan melindungi motor daripada terlalu panas.

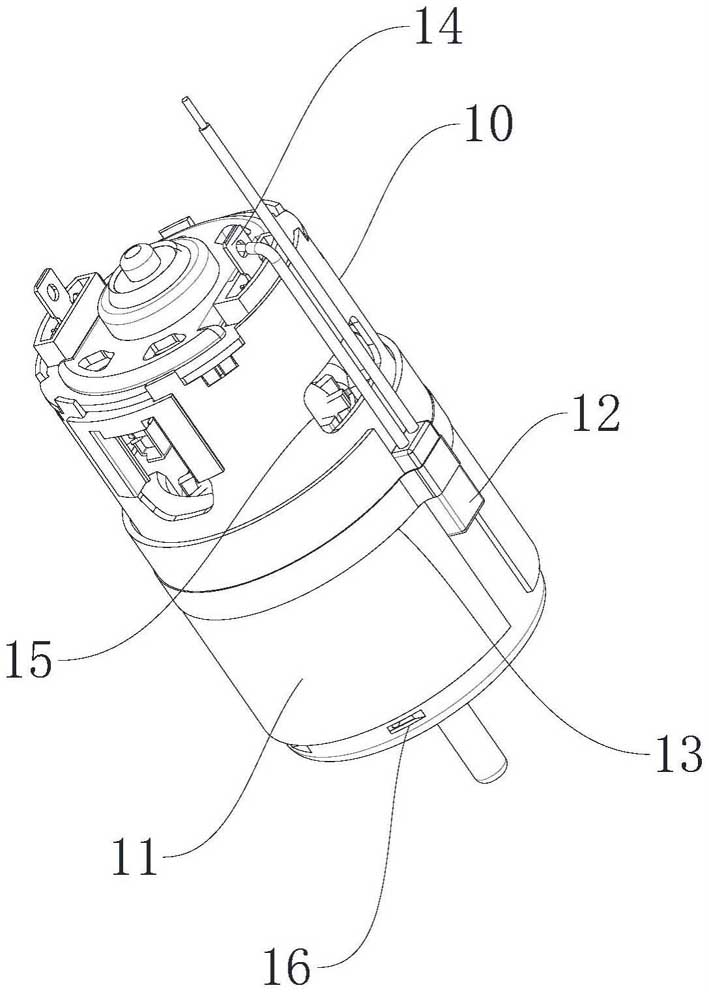

Kaedah pemasangan pelindung terma terbina dalam

‌Power-Off Operasi ‌
Sebelum pemasangan, Kuasa utama mesti dipotong dan kuasa mesti diperiksa untuk mengelakkan kemalangan kejutan elektrik.

‌Determine kedudukan pemasangan ‌
‌Conventional Motor‌: Sambungkan dalam siri antara output contactor dan input motor (litar utama);
‌Star-Delta Memulakan Motor: Secara sengaja pasang di bahagian atas litar utama untuk memastikan pemantauan semasa penuh.
‌
Spesifikasi pendawaian
‌Power line ‌ → Sambungkan ke input pelindung (ditandai “Dalam” atau “L.”);
‌Motor line ‌ → Sambungkan ke output (ditandai “Keluar” atau “T1/T2”);
‌Lead Wire Processing‌: Titik lentur adalah ≥6mm dari akar untuk mengelakkan kerosakan pada wayar.
‌
Kaedah tetap
Pencuci anti-loosening diperlukan semasa menetapkan dengan skru/rivet untuk mengelakkan rayapan mekanikal daripada menyebabkan hubungan yang lemah.
Ujian fungsional ‌
Selepas kuasa dipulihkan, Gunakan multimeter untuk mengesan sambungan terminal input dan output untuk mensimulasikan terlalu panas untuk mencetuskan tindak balas kuasa.

⚠️ ‌ii. Panduan Penghindaran Pitfall Utama‌

🔌 ‌iii. Langkah berjaga -jaga untuk senario khas‌
‌Automobile Motor‌
Lumpuhkan pelindung mekanikal tulen, dan memberi keutamaan kepada modul pintar dengan bas lin bersepadu (seperti Ti DRV5013) Untuk mengelakkan gangguan terhadap fungsi anti-pinch.
‌ Motor frekuensi yang boleh ditemui
Pelindung perlu >50cm jauh dari penyongsang, dan dawai yang dilindungi didasarkan untuk menindas gangguan elektromagnetik.
‌Micro Motor (seperti drone)‌
Pelindung PTC terbina dalam (seperti Murata Posistor®) Perlu dilampirkan secara langsung pada gulungan, dan minyak terma harus digunakan untuk meningkatkan kecekapan pengaliran haba.

‌Appendix: Menetapkan spesifikasi semasa

Motor berjalan stabil: Menetapkan semasa = Motor Rated Current × (0.95~ 1.05)
Permulaan yang kerap dan berhenti motor: Menetapkan semasa = dinilai × arus 1.2 (Perlu bekerjasama dengan relay masa)

✅ ‌Acceptance Standard‌
Setelah mencetuskan pelindung secara manual, Hubungan harus pergi dalam 0.5 saat;
Selepas operasi berterusan untuk 72 jam, kenaikan suhu terminal adalah ≤40k;
Selepas ujian getaran (ISO 16750), Fungsi perlindungan adalah normal.

Contoh gambarajah pemasangan:
kod salinan plaintext
[Kuasa] → [Pemutus litar] → [HUNTEROR] → [Pelindung terma] → [Motor]
↑
[Litar kawalan] ← [Pelindung Bantuan]
Nota: Anak panah menunjuk ke arah semasa

Mengikuti proses ini boleh mengelakkan 90% kegagalan pemasangan. Adalah disyorkan untuk memeriksa pengoksidaan kenalan setiap bulan selepas pemasangan pertama.
