Perbezaan antara fius yang bertindak pantas dan lambat bertindak

Perbezaan teras antara fius bertindak pantas dan lambat bertindak dalam kelajuan tindak balas dan senario aplikasi mereka: Fius bertindak pantas meniup dengan serta-merta untuk melindungi komponen sensitif, Walaupun berleluasa berlakunya kelewatan bertiup untuk menahan arus lonjakan.

Analisis Perbezaan Utama

Ciri Tiupan dan Kelajuan Tindak Balas.

Fius Bertindak Cepat:

Mereka mempunyai masa tindak balas yang sangat cepat, bertiup dalam milisaat (biasanya 0.1ms-5s) apabila berlaku arus lebih. Ia sesuai untuk melindungi komponen elektronik ketepatan seperti cip IC dan peranti semikonduktor. (standard UL).

Mereka mengikuti kesan pemanasan Joule (Q = I²Rt), mempunyai reka bentuk fius yang ringkas, dan gunakan dawai logam keratan sempit untuk pengaliran haba yang cepat.

Mereka sensitif kepada arus segera dan tidak dapat menahan arus lonjakan semasa kuasa hidup/mati atau permulaan motor.

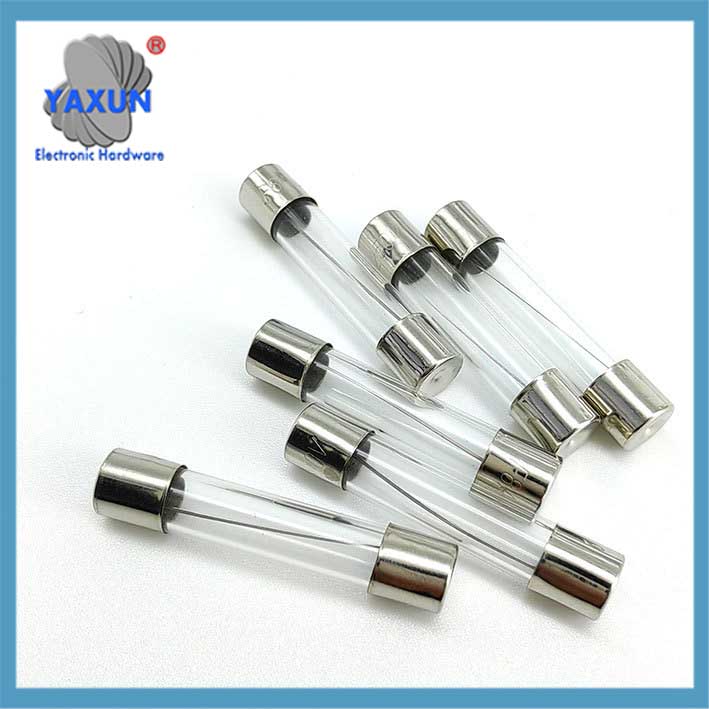

Perbezaan antara fius yang bertindak pantas dan lambat bertindak

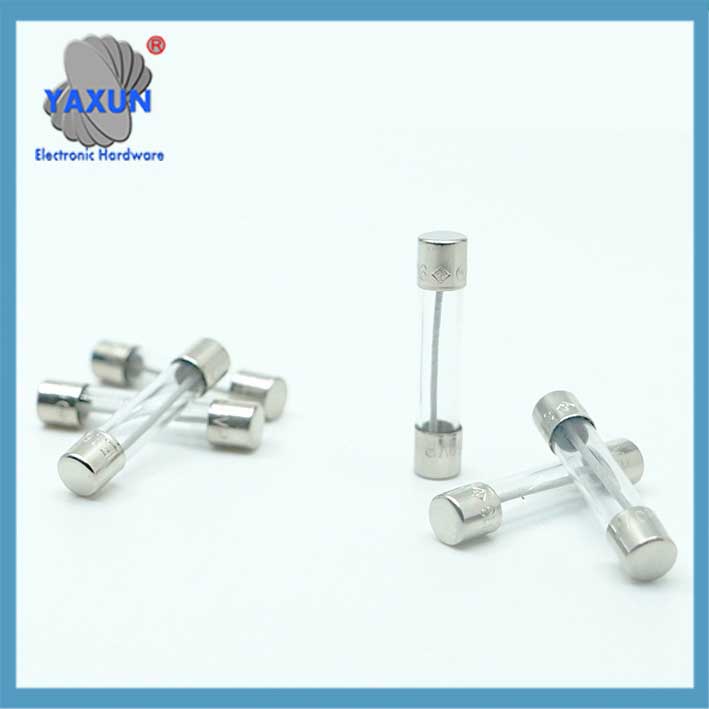

Pemilihan dan penggunaan fius pukulan cepat dan pukulan perlahan

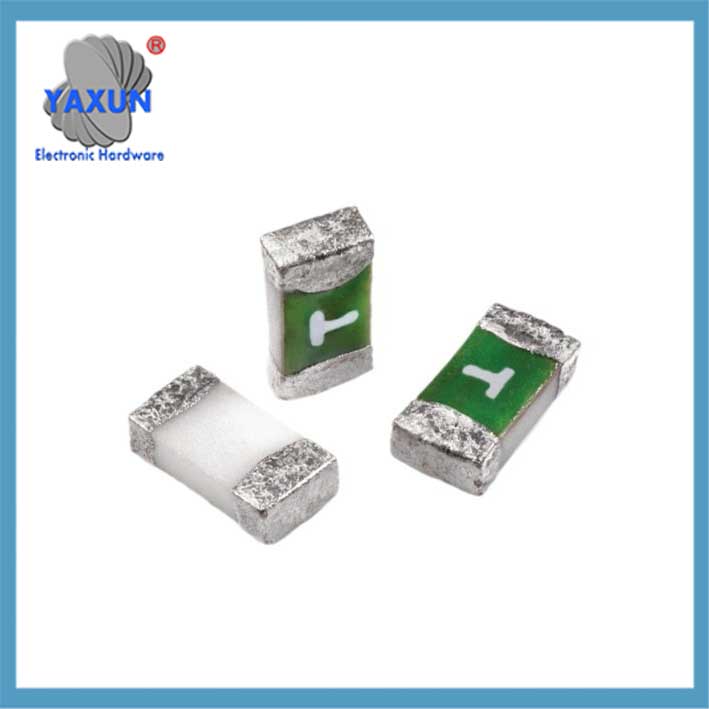

Aplikasi Fius Cip Bertindak Cepat dan Lambat

Fius Bertindak Perlahan:

Mereka menahan arus lebihan jangka pendek (mis., 7 kali nilai arus untuk 0.5-3 saat semasa motor dihidupkan). ‌
Ia mempunyai fungsi kelewatan masa, mengambil 5 ke 10 saat untuk bersatu pada 2 kali arus dinilai, dan boleh menahan lonjakan arus tinggi jangka pendek (seperti arus permulaan motor sehingga 7 kali arus dinilai).
Ia mempunyai nilai haba lebur yang tinggi, mencapai pembukaan fius tertunda melalui penyerapan haba dalam pasir kuarza atau reka bentuk lingkaran.

Aplikasi tamparan pantas:
Litar beban rintangan (Peralatan pemanasan elektrik, Pencahayaan LED);
Perlindungan peranti semikonduktor sensitif (seperti MOSFET dan pek bateri litium untuk perlindungan litar pintas);
Beban rintangan (cerek elektrik, periuk nasi);
Perlindungan litar sensitif seperti pek bateri litium dan papan litar;
Aplikasi yang memerlukan gangguan pantas arus litar pintas.

Aplikasi perlahan:
Beban induktif/kapasitif (motor, bekalan kuasa menukar);
Aplikasi yang memerlukan perlindungan lonjakan (seperti perlindungan lonjakan magnetisasi untuk transformer melebihi 100kVA);
Litar induktif/kapasitif seperti motor, bekalan kuasa, dan penyongsang;
Peralatan tertakluk kepada arus masukan permulaan (seperti bekalan kuasa pensuisan dan transformer);
Persekitaran persekitaran yang memerlukan toleransi arus nadi.

Perbezaan fungsi perlindungan Fius tiupan cepat: Sediakan perlindungan litar pintas sahaja dan tidak boleh membezakan antara beban lampau dan denyutan sementara. ‌
Fius tiupan perlahan: Menyediakan kedua-dua beban lampau dan perlindungan litar pintas, menggunakan nilai I²t (kamiran kuasa dua arus dan masa) untuk menentukan tenaga. ‌

Parameter Utama dan Perkara Utama Pemilihan
Perbezaan Keluk I-T
Fius pukulan cepat mempunyai lengkung yang lebih curam, dengan masa lebur ≤0.1s pada 2x arus undian; fius pukulan perlahan mempunyai lengkung yang lebih rata, dengan masa tahan ≥10s pada 2x arus undian.
‌Risiko Pertukaran‌
Menggantikan fius pukulan perlahan dengan fius pukulan cepat boleh menyebabkan peranti gagal dimulakan; menggantikan fius pukulan cepat dengan fius pukulan perlahan boleh meningkatkan risiko kerosakan pada komponen sensitif.
Kos dan Struktur
Fius pukulan perlahan lebih mahal kerana aloi khas atau struktur kompleksnya.

‌Pertimbangan Pemilihan‌
‌Keutamaan Pengiraan Parameter‌:
Sahkan bahawa nilai I²t lonjakan maksimum litar adalah kurang daripada nilai tahan fius (contohnya, bekalan kuasa mesti lulus ujian lonjakan 15A/150ms). ‌
Kapasiti gangguan mestilah lebih tinggi daripada arus litar pintas maksimum sistem (mis., untuk litar pintas 35kA, pilih kapasiti gangguan 50kA). ‌

Salah Tanggapan Biasa:
Suhu tinggi boleh menyebabkan arus undian fius pukulan perlahan berkurangan 30%. ‌
Penyalahgunaan fius pukulan cepat dalam UPS boleh menyebabkan tersandung palsu (satu kes mengakibatkan kerugian 1.8 juta yuan). ‌
Eksperimen menunjukkan bahawa apabila bateri litium litar pintas, kebarangkalian pelarian haba yang disebabkan oleh fius pukulan perlahan adalah lapan kali lebih tinggi daripada fius pukulan cepat.
Dalam ujian penyongsang, menyalahgunakan fius pukulan perlahan boleh meningkatkan kadar kerosakan modul daripada 1% ke 37%.
