Berikut adalah analisis terperinci tentang ciri-ciri struktur, prinsip kerja dan titik teknikal unsur pengesan suhu teras suis suhu KSD301/KSD302 – jalur dwilogam:
saya. Ciri teras unsur pengesan suhu dwilogam
| Ciri -ciri | Penerangan teknikal |
| Struktur bahan | Gabungan dua aloi logam dengan pekali pengembangan yang berbeza (seperti besi nikel/mangan kuprum), dicop ke dalam struktur kepingan nipis berbentuk cakera |
| Prinsip operasi | Suhu meningkat → Jalur dwilogam berubah bentuk akibat haba → Ketinggian lengkung tiba-tiba berubah → Memacu mekanisme mekanikal untuk melantun serta-merta dan membuka serta menutup sesentuh |
| Kelajuan tindak balas | Tindakan lompat mengejut peringkat milisaat untuk mengelakkan kerosakan arka pada kenalan |
| Ketepatan suhu | Toleransi serendah ±2℃ (jenis berketepatan tinggi), model konvensional ±3~10℃, ditentukan oleh proses rawatan haba kepingan logam |
| Tetapkan semula mekanisme | Selepas suhu turun, jalur dwilogam kembali ke keadaan asalnya dan kenalan secara automatik ditetapkan semula (jenis tertutup biasanya ditutup apabila suhu menurun, jenis terbuka biasanya terbuka apabila suhu menurun) |

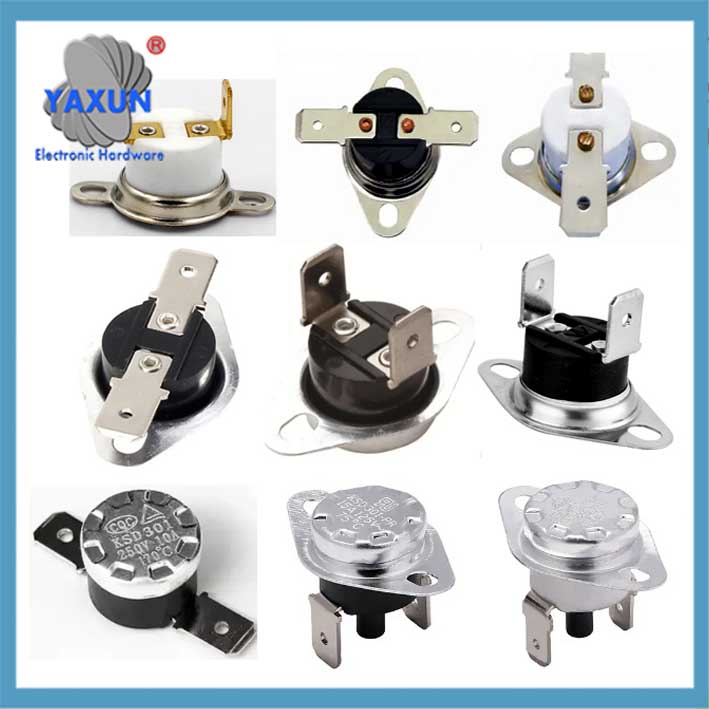

 Suis suhu KSD301 terbuka biasa elemen pengesan suhu dwilogam |

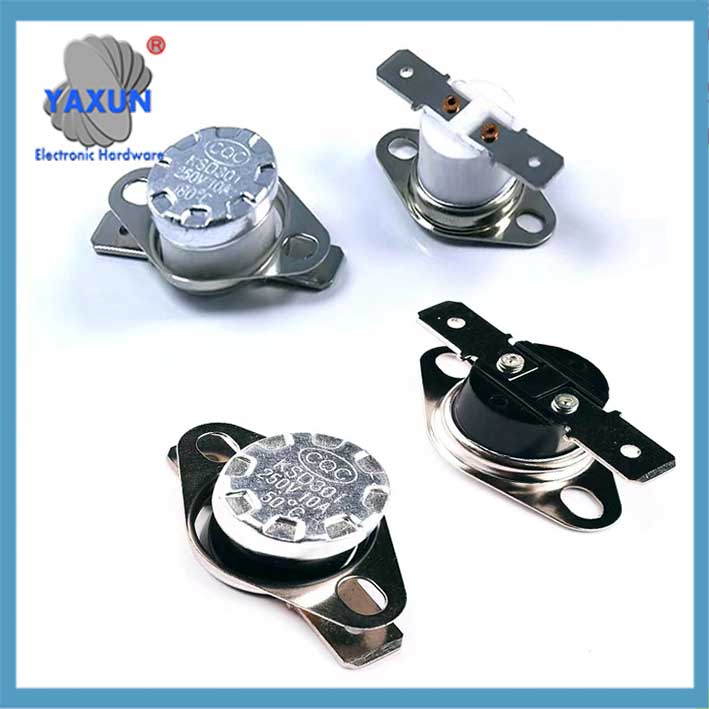

 Suis had suhu tinggi KSD301 |

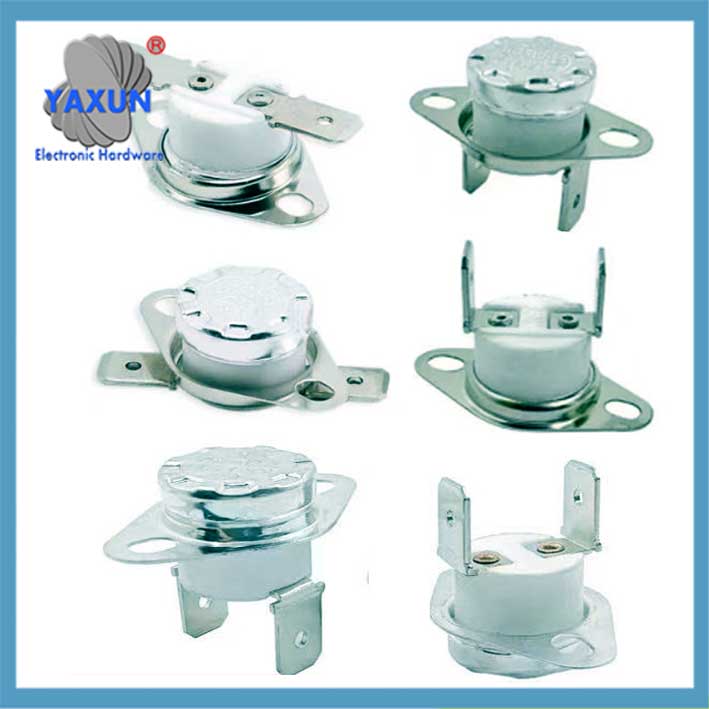

 Elemen pengesan suhu dwilogam KSD301 |
Ii. Penguraian proses kerja
ikan duyung Copy Code
graf LR
A[keadaan suhu biasa] –>|jalur dwilogam bebas dan lurus| B[kenalan ditutup/terbuka]
C[suhu meningkat kepada nilai tindakan] –>|ketinggian gerbang jalur dwilogam perubahan mendadak| D[mekanisme pemacu lantunan serta-merta]
D –>|jenis biasanya tertutup| E[litar putus sambungan]
D –>|jenis biasa terbuka| F[litar sambungan kenalan]
G[suhu menurun untuk menetapkan semula nilai] –>|jalur dwilogam kembali lurus| B
Perkara utama: Ketinggian gerbang jalur dwilogam perubahan mendadak adalah sumber nama “suis potong jenis snap”, memastikan tindakan sentuhan adalah bersih dan tidak mempunyai keadaan perantaraan.
Iii. Perkara utama untuk penggunaan dan penyelenggaraan
Avoid kerosakan mekanikal
Ia dilarang untuk memerah jalur dwilogam dengan daya luaran, kerana ubah bentuk akan menyebabkan suhu tindakan hanyut atau gagal.
Keperluan pengaliran haba
Permukaan pemasangan perlu rata dan bersih, dan gris haba hendaklah digunakan untuk memastikan haba dipindahkan ke jalur logam dalam masa.
Had suhu
Had toleransi jalur dwilogam: jangka pendek ≤300 ℃, jangka panjang ≤240 ℃ (terlalu panas terdedah kepada keletihan logam).
Padanan muatan
Ia dilarang sama sekali untuk melebihi arus undian (seperti model 10A yang disambungkan kepada beban 15A), kerana suhu tinggi arka akan mensinter jalur dwilogam.
Iv. Rujukan diagnosis kesalahan
Hubungi lekatan : Arus beban yang berlebihan menyebabkan kimpalan arka, dan padanan beban perlu diperiksa dan model perlu diganti.
Kelewatan tindakan : Permukaan pemasangan kurang konduktif terma atau jalur dwilogam semakin tua, jadi sapukan semula gris silikon atau ganti komponen.
Tetapkan semula kegagalan : Jalur dwilogam berubah bentuk dan tersekat, dan termostat perlu diganti secara keseluruhan.
▶ onton Summary: Jalur bimetallic adalah “Sensor suhu + penggerak” Komponen bersepadu KSD301. Reka bentuk struktur berbentuk cakera dan nisbah aloi secara langsung menentukan ketepatan dan kebolehpercayaan kawalan suhu.
