PTC термистори за RS232 и RS485

PTC термисторите се широко користени во заштитата на комуникацискиот интерфејс RS232/RS485. Тие првенствено обезбедуваат двојна заштита од прекумерна струја и пренапон, а истовремено поседува и својства за самообновување. Следниве се нивните основни апликации и технички моменти:
Јас. Основни функции и принципи
Заштита од прекумерна струја
При нормална работа, отпорот на PTC е низок (30-60Ох), минимално влијание врз преносот на сигналот.

Кога краток спој или молња ќе предизвика нагло зголемување на струјата, отпорот на PTC нагло се зголемува (до неколку илјади оми), ограничување на струјата и заштита на интерфејс чипот.

Заштита од пренапон
Кога се користи заедно со варистор (VDR), може да ја апсорбира пренапонската енергија генерирана од неправилно поврзување со електрична мрежа 220V/380V или удари од гром. Термичкото спојување предизвикува ненадејна промена во отпорот на PTC, блокирање на абнормалниот напон.

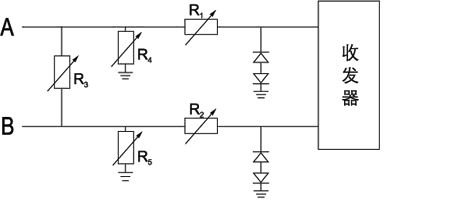

PTC термистор SPMZ11-10A300-600RM Дијаграм за примена и коло

II. Типични шеми за апликација
Основно заштитно коло
Серија PTC: Директно сериски поврзан со линиите RS485 A/B, PTC има отпор во стабилна состојба од ≤60Ω и време на одговор од <1с.
Паралелни ТВ: Во комбинација со минлива супресорна диода (ТВС), брзо го прицврстува ESD и пренапони, додека PTC обезбедува последователно ограничување на струјата.

Засилена заштита

Заштита на тројно ниво: ПТЦ + ТВС + Цевка за испуштање гас (ГДТ) штити од прекумерна струја, брзо ESD, и удари на гром со висока енергија, соодветно.
Комбиниран дизајн: На пример, серијата WMZ13A интегрира PTC и модул за заштита од пренапон, што го прави погоден за сурови средини како што се паметните броила.

PTCR SPMZB-6 30-60Ω (SPMZ11-06A300-600RM) и SPMZB-10 30-60Ω (SPMZ11-10A300-600RM) PTC термистори, развиен од програмибилните безбедносни единици на нашата компанија за програмабилни прекинувачи, се заштитни компоненти за комуникациски интерфејси RS232 и RS485. Поврзан во серија со комуникацискиот интерфејс RS232/RS485, овие производи ефикасно го спречуваат оштетувањето на интерфејсот предизвикано од напојување од 220V или 380V воведено поради случајно или човечко оштетување на комуникациската линија. Тие, исто така, го минимизираат влијанието на оштетувањето на комуникациската линија предизвикано од гром. Овие производи се карактеризираат со низок отпор на стабилна состојба, ниска номинална струја, висок издржлив напон, и брза брзина на одговор, што ги прави економичен и практичен избор за заштита на комуникацискиот интерфејс RS232/RS485.

III. Параметри за избор на клучеви

Параметри	Типична вредност/опсег	Опис
Стабилна држава отпор	30-60Ох	Нискиот отпор го намалува слабеењето на сигналот
Работна струја	100-200Ма	Мора да биде повисока од максималната работна струја на линијата
Издржи рејтинг на напон	≥220V (AC)	Спречува случајно поврзување со електричната мрежа
Брзина на одговор	Милисекунди	За заштита од гром се користат модели со брзо дејство

IV. Споредба на сценарио на апликација

Тип на интерфејс	Приоритети за заштита	Типични примери на модели
RS485	Заштита од пречки на големи растојанија	MZ11-06A300-600RM
RS232	Заштита од кратко растојание против статичка/краток спој	Серија WMZ13A

V. Предности и ограничувања
Предности: Само-закрепнување, не е потребна замена, компактна големина (пакет за монтирање на површина), и ниска цена.
Ограничувања: Потребен е период на ладење (во секунди) по активирањето, што го прави несоодветен за високофреквентни импулсни апликации.

Преку соодветна селекција и дизајн на кола, PTC термисторите можат ефикасно да ја подобрат доверливоста на интерфејсите RS232/RS485. Тие се особено добри во индустриската контрола и апликациите за паметно мерење.
