Kas ir automašīnu motora ūdens temperatūras sensors?

Automašīnas motora ūdens temperatūras sensors mēra ūdens temperatūru vai šķidru dzesēšanas šķidrumu. Šie sensori tiek izmantoti dažādās lietojumprogrammās, ieskaitot automobiļu motorus, Ūdens dzesēšanas sistēmas, un rūpniecības procesi, Lai uzraudzītu un regulētu temperatūru. Izmanto dažādos rūpniecības procesos, lai izmērītu ūdens vai citu šķidrumu temperatūru, Bieži vien kopā ar datu reģistrētājiem vai vadības sistēmām.

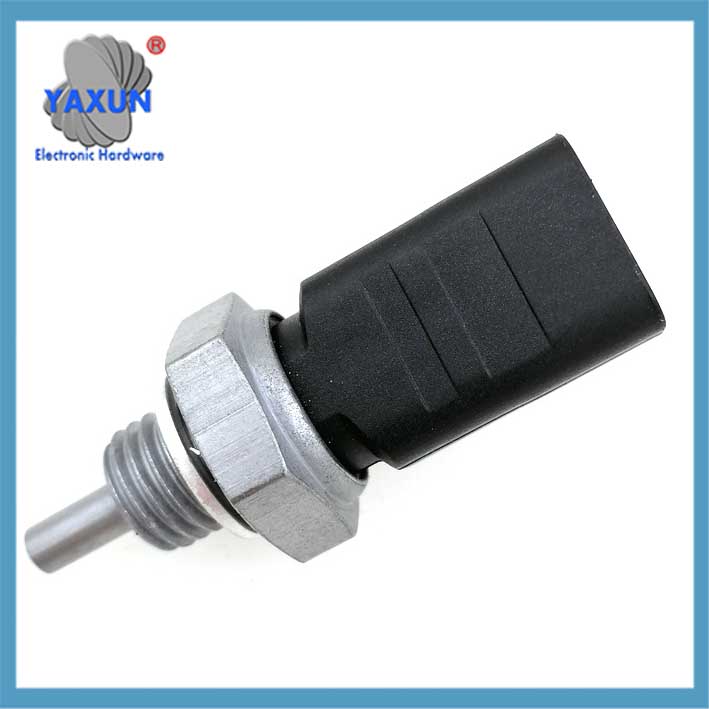

Ūdens temperatūras sensors 1338418 55187822 71741090 1338.C7 Ūdens temperatūras slēdzis

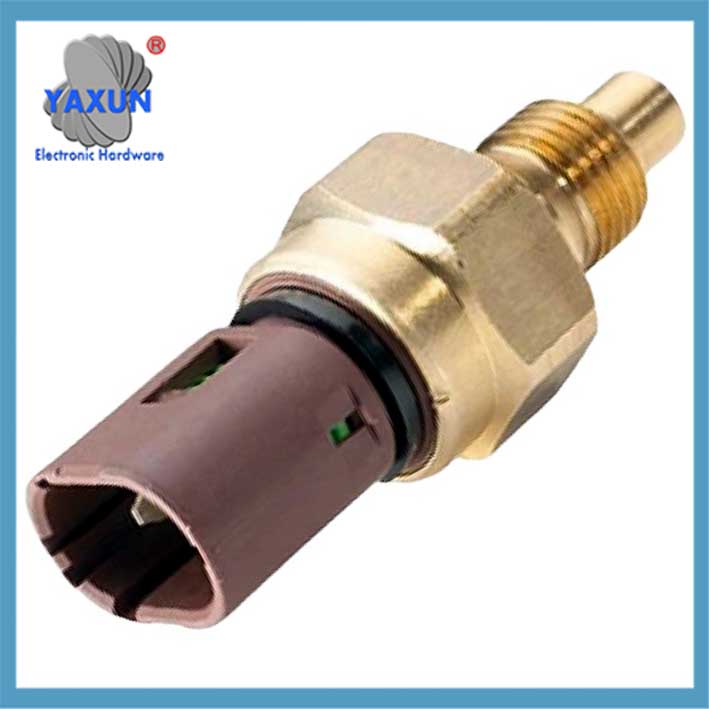

6K2A-12A648-AA ūdens temperatūras sensora spraudnis, kas piemērots Ford Water dzesēšanas ventilatoram

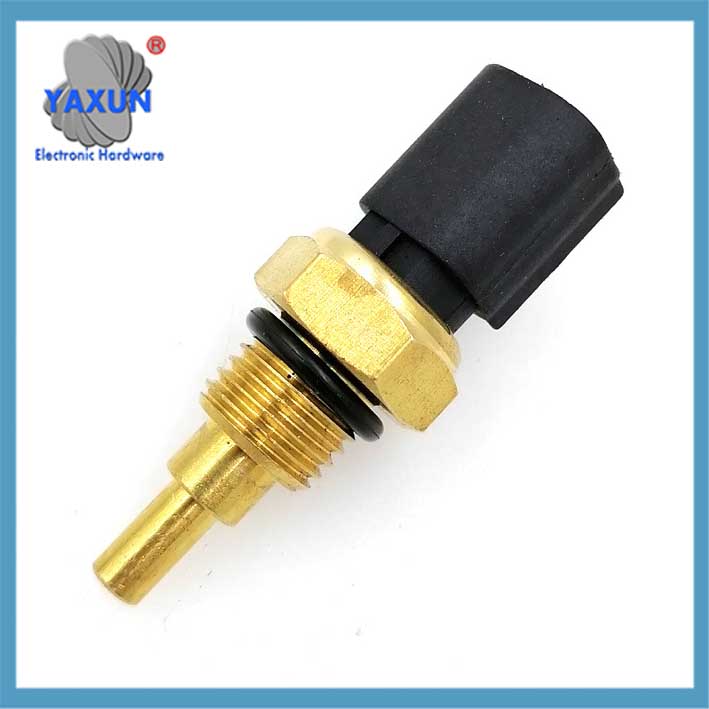

Ūdens temperatūras sensora nomaiņa, 1/4″ KNL – Auto sacīkšu piederumi

Ūdens temperatūras sensora galvenā funkcija ir uzraudzīt dzinēja dzesēšanas šķidruma temperatūru. Tās galvenā sastāvdaļa ir negatīva temperatūras koeficienta termistors (NTC). Paaugstinoties temperatūrai, šī materiāla pretestības vērtība samazinās eksponenciāli, piemēram, apmēram 2,5 kΩ pie 20 ℃ un aptuveni 0,3 kΩ pie 80 ℃. Šī funkcija ļauj tai pārveidot temperatūras izmaiņas elektriskos signālos.

Attiecībā uz uzstādīšanas vietu, lielākā daļa sensoru (65%) ir uzstādīti uz dzinēja cilindru bloka/cilindru galvas ūdens apvalka. Daži atrodas arī netālu no cilindra galvas termostata (22%) vai radiatora izvadi (13%). Šī konstrukcija ir paredzēta tiešai saskarei ar dzesēšanas šķidrumu, lai nodrošinātu precīzu temperatūras mērīšanu.

Sensora loma ir kritiska: zemā temperatūrā, ECU palielinās iesmidzināšanas tilpumu par 30% lai palīdzētu aukstai palaišanai; augstā temperatūrā, injekcijas bāzes daudzums tiks koriģēts. Tas ietekmēs arī aizdedzes sistēmu, piemēram, paaugstinot aizdedzes leņķi par 8-12° pie -20 ℃ un aizkavējot to par 4-6° pie 100 ℃, lai novērstu sprādzienu.. Papildus, no tā ir atkarīga arī tukšgaitas ātruma kontrole, un ātrums tiks paaugstināts līdz 1200-1500 apgr./min zemā temperatūrā.

Attiecībā uz vainas izpausmi, izplatītas problēmas ir aukstās palaišanas grūtības, nestabils tukšgaitas ātrums, neparasta ventilatora darbība, utt.. Ir vairāki veidi, kā diagnosticēt: izmantojiet multimetru, lai izmērītu barošanas spriegumu (parastā 5V vai 12V), lasīt datu straumi (normāls ūdens temperatūras signāls ir aptuveni 95 ℃), vai izmērīt pretestības vērtību pēc karsēšanas (30 ℃ temperatūrā jābūt 1,4–1,9 kΩ).

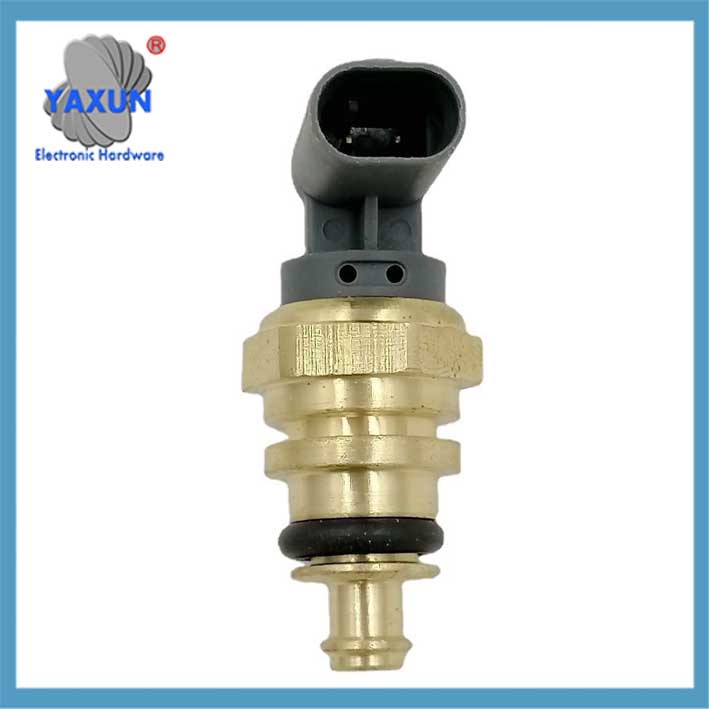

7700810879 Automobiļa ūdens temperatūras sensora darbība un pielietojums

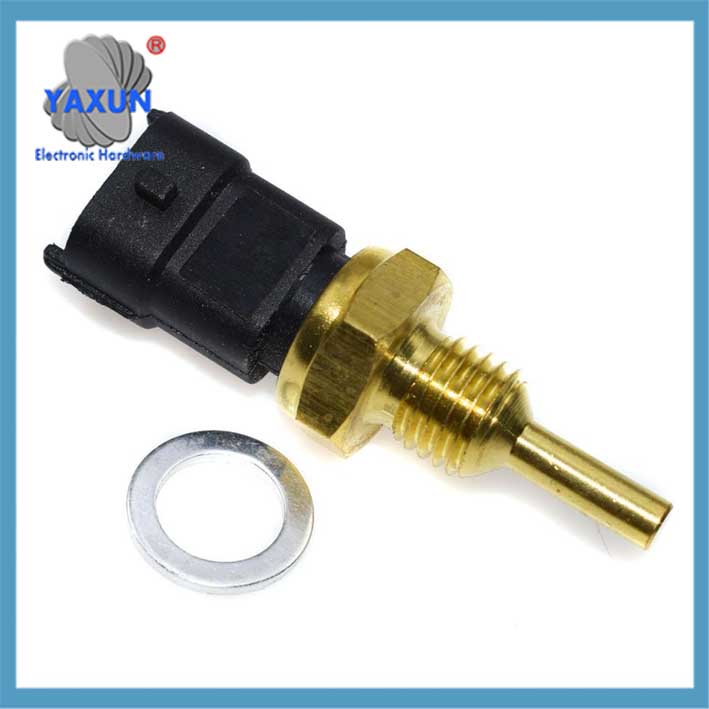

Pielāgota NTC ūdens temperatūras sensora vara zondes montāža

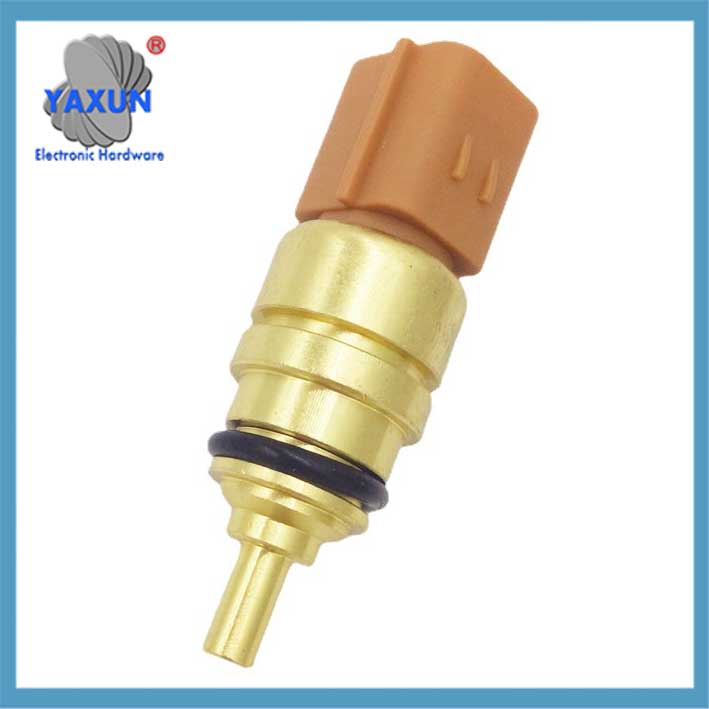

Ūdens temperatūras devējs~ dzesēšanas šķidruma temperatūras sensors & Pigtail savienotāja instalācija GM TX3 TS10075 15326386

Automobiļa dzinēja ūdens temperatūras sensors ir dzinēja vadības sistēmas galvenais uzraudzības elements. Tā funkcija, struktūra, darbības princips un bojājuma izpausme ir šāda:

🔧‌1. Struktūra un darbības princips
Pamatelements: Negatīvā temperatūras koeficienta termistora pieņemšana (NTC), pretestības vērtība samazinās eksponenciāli, kad temperatūra paaugstinās (piemēram, aptuveni 2,5 kΩ pie 20 ℃, un pazeminās līdz 0,3 kΩ pie 80 ℃).
Signāla pārveidošana: Pārvērtiet dzesēšanas šķidruma temperatūras izmaiņas elektriskajā signālā (parasti 1.3V-3.8V lineārās izmaiņas) un pārsūtiet to uz dzinēja vadības bloku (ECU).

Uzstādīšanas vieta:
Dzinēja cilindru bloks/cilindru galvas ūdens apvalks (uzskaite 65%);
Dzesēšanas šķidruma šunta caurule vai termostata tuvumā.

Ūdens temperatūras sensoru veidi:
Dzinēja dzesēšanas šķidruma temperatūras sensori (ECTS):
Atrasts transportlīdzekļos, šie sensori uzrauga dzinēja dzesēšanas šķidruma temperatūru, atgriezeniskās saites nodrošināšana dzinēja vadības blokam (ECU) optimālai degvielas iesmidzināšanai un aizdedzes laikam.
Ūdens dzesēšanas sistēmas sensori:
Izmanto pielāgotās datoru ūdens dzesēšanas cilpās vai rūpnieciskās dzesēšanas sistēmās, lai uzraudzītu dzesēšanas šķidruma temperatūru un nodrošinātu pareizu siltuma izkliedi.

Lietojumprogrammu piemēri:
Automobiļi: Motora dzesēšanas šķidruma temperatūras uzraudzība, lai optimizētu dzinēja veiktspēju un novērstu pārkaršanu.
Ūdens dzesēšana: Optimālas temperatūras uzturēšana datora ūdens dzesēšanas cilpās, lai nodrošinātu stabilu sistēmas darbību.
Rūpnieciskie procesi: Temperatūras uzraudzība ražošanas procesos, HVAC sistēmas, un citi lietojumi, kas saistīti ar šķidrumiem.
Akvakultūra: Ūdens temperatūras uzraudzība optimālai zivju vai augu augšanai.
Okeanogrāfija: Ūdens temperatūras mērīšana dažādos dziļumos izpētei un monitoringam.

⚙️ ‌2. Pamatfunkcijas
Ūdens temperatūras sensors nodrošina reāllaika temperatūras datus ECU, lai dinamiski regulētu dzinēja darbību:

Degvielas kontrole: Zema temperatūra (<86℃): Palieliniet injekcijas daudzumu (līdz +30% kompensāciju) lai uzlabotu aukstās palaišanas veiktspēju;
Augsta temperatūra: Samaziniet iesmidzināšanas daudzumu un optimizējiet gaisa un degvielas attiecību.
Aizdedzes regulēšana: Palieliniet aizdedzes virziena leņķi zemā temperatūrā (8-12° pie -20 ℃), un kavēšanās augstā temperatūrā (4-6° pie 100 ℃) lai novērstu sprādzienu.
Tukšgaitas un siltuma izkliedes kontrole: Palieliniet tukšgaitas ātrumu līdz 1200–1500 apgr./min zemā temperatūrā;
Iedarbiniet dzesēšanas ventilatora iedarbināšanu un apturēšanu (liela ātruma darbība augstā temperatūrā).
Instrumentu displejs: Virziet ūdens temperatūras mērītāja rādītāju, 90℃ ir ideālā darba temperatūra.

Galvenās iezīmes:
Mērīšanas diapazons: Temperatūras diapazons, ko sensors var precīzi izmērīt.
Precizitāte: Cik precīzi sensora rādījumi atbilst faktiskajai temperatūrai.
Reakcijas laiks: Ātrums, ar kādu sensors reaģē uz temperatūras izmaiņām.
Izturība: Sensora spēja izturēt vides apstākļus (piem., ūdens, temperatūras galējības).
Montāžas stils: Kā sensors ir pievienots sistēmai (piem., iegremdēšana, vītnes veids).

⚠️‌III. Bojājumu izpausme un diagnostika
(1) Tipiski defektu simptomi:
Grūtības iedarbināt aukstu automašīnu, tukšgaitas svārstības vai neparasts pieaugums;
Nenormāla ūdens temperatūras mērītāja rādījums (nekādas kustības, kļūdaini augsts vai ārpus diapazona);
Dzesēšanas ventilators turpina darboties vai neieslēdzas vispār;
Palielināts degvielas patēriņš un vājš paātrinājums.

(2) Atklāšanas metode:

Iv. Bojājuma ietekmes mehānisms ‌ ‌Signāla izkropļojums‌: ECU nepareizi novērtē temperatūru (piemēram, saņemot fiksētu signālu -40 ℃ vai 130 ℃), izraisot nepareizu iesmidzināšanas/aizdedzes stratēģiju;
Līnijas defekts: Atvērta ķēde/īssavienojums bloķē signāla pārraidi, izraisot maisījuma nelīdzsvarotību;
Komponentu novecošana: Termistora raksturīgā novirze vai dzesēšanas šķidruma korozija samazina precizitāti.

💎 Kopsavilkums
Ūdens temperatūras sensors ir kā “termometrs” no dzinēja. Tās precizitāte ir tieši saistīta ar degvielas ekonomiju, emisijas kontrole un mehāniskais kalpošanas laiks. Regulāri pārbaudot pretestības raksturlielumus un signāla stabilitāti (jo īpaši salīdzinājums starp karstajiem un aukstajiem stāvokļiem) var efektīvi novērst sensora kļūmes izraisītas sistēmiskas atteices.
