KSD301 temperatūros ribinis jungiklis

KSD301 yra plačiai naudojamas bimetalinis temperatūros valdomas ribinis jungiklis, daugiausia naudojamas elektros įrangos apsaugai nuo perkaitimo arba temperatūros kontrolei. Pagrindinės jo savybės ir informacija yra tokia:

aš. Pagrindinis principas
KSD301 realizuoja temperatūros valdymą per bimetalinį temperatūros jutimo elementą: Kai įrangos temperatūra pasiekia iš anksto nustatytą veikimo temperatūrą, bimetalinė juostelė deformuojasi dėl karščio ir akimirksniu nukreipia kontaktą, kad atjungtų grandinę; temperatūrai nukritus iki iš naujo nustatytos temperatūros, kontaktas automatiškai užsidaro ir vėl pradeda maitinti.

II. Pagrindiniai parametrai

Parametrai	‌Tipinės vertės	Pastabos
Nominali įtampa/srovė	AC 250V / 5A、10A、15A、16A	Taikoma varžinėms apkrovoms
Veikimo temperatūros diapazonas	40°C–250 °C	5Galimi °C žingsniai
Temperatūros tikslumas	±2 ℃、±3 ℃、±5 ℃、±10 ℃	Priklausomai nuo modelio
Iš naujo nustatyti temperatūros skirtumą	8-100 ℃ (pritaikoma)	Temperatūros skirtumo veiksmas ir atstatymas
Kontaktinis pasipriešinimas	≤50mΩ
Izoliacijos atsparumas	≥100MΩ
Mechaninis gyvenimas	≥100 000 kartų

KSD301 temperatūros ribinis jungiklis

KSD301 temperatūros jungiklis

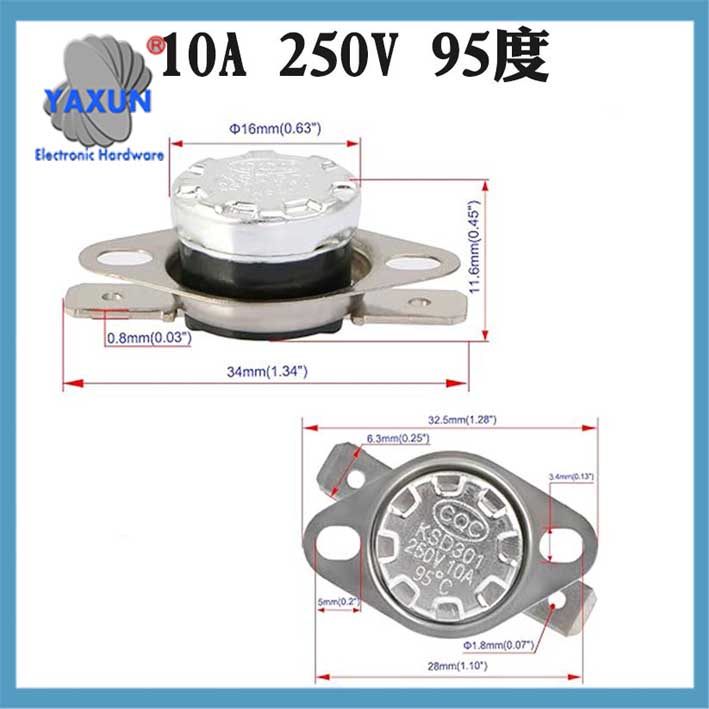

KSD301 temperatūros jungiklio matmenų parametrai

III. Specifikacijos ir tipai
Susisiekimo forma
Įprasta Uždaryta (NC): Pakilus temperatūrai kontaktas atsijungia (dažniausiai naudojami).
Įprastas atidarytas (NE): Kontaktas jungiasi pakilus temperatūrai.
Montavimo konstrukcija
Sulenktų kojų / plokščio kampo gnybtai yra neprivalomi (pastabos reikalingos pateikiant užsakymą).
Korpuso apsaugos lygis: IP00 (metalinis korpusas įžemintas).

IV. Tipinės programos
Buitinė technika: Vandens balionėliai, ryžių viryklės, dezinfekcinės spintos, mikrobangų krosnelės, Kavos mašinos.
Pramoninė įranga: Oro kondicionieriai, laminatoriai, elektriniai šildymo prietaisai.
Automobilių sritis: dyzelinio filtro šildymo sistema.

V. Pirkimas ir atranka
Temperatūros žymėjimas: Reikalinga darbo temperatūra (pavyzdžiui, 85°C, 125° C.) ir kontakto tipą reikia nurodyti perkant.

Patarimas: Darbinės temperatūros tolerancija ir atstatymo temperatūros skirtumas turi būti patvirtintas pagal konkretų modelį. Kai kurių didelio tikslumo modelių tolerancija siekia net ±2°C.

KSD301 temperatūros jungiklio parametrai
