마이크로 모터 과열 보호 스위치 & 과부하 보호자

마이크로 모터 과열 보호 스위치 간의 차이 비교 & 과부하 보호 장치. 마이크로 모터 열 보호기와 관련하여, 가격대는 사이에 있습니다 $0.1 위안과 $0.4 원. 모델에는 5AP가 포함됩니다, TB02-BB8D, 17~이다, KSD9700, ST01, S06, 등., 주로 시트 선 루프 와이퍼 모터에 사용되며 밀봉 및 방수 특성이 있습니다.. 17AM 모델의 매개 변수: 일반적으로 닫혔습니다, 작동 온도 120 도, 최대 전류 10A ~ 35a. 자동 재설정 기능, 군대에 적합합니다, 의료 및 기타 분야. 여기서는 온도 범위와 현재 매개 변수를 강조해야합니다., 뿐만 아니라 자동 재설정의 특성.

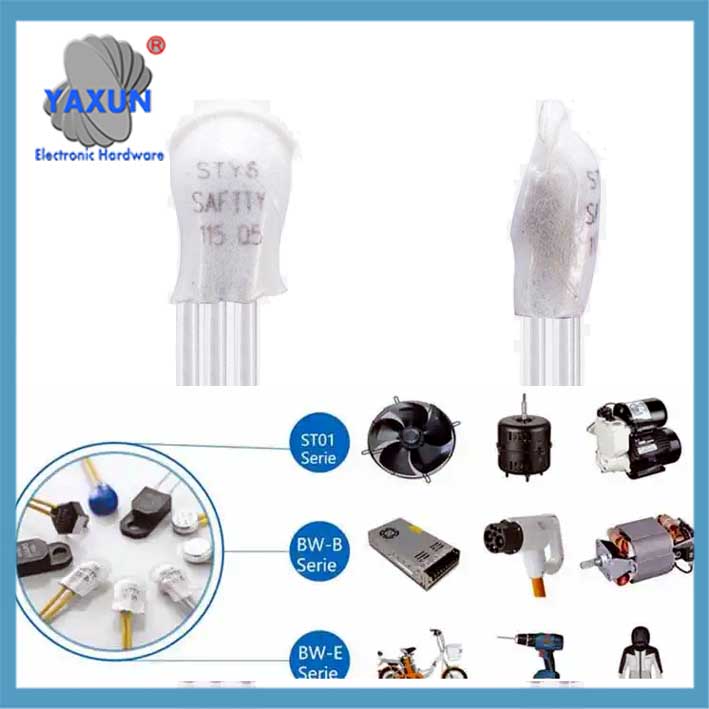

모터 TB05, BB8DTB02, ST-22 35 5- 160℃ 미니 열 보호기

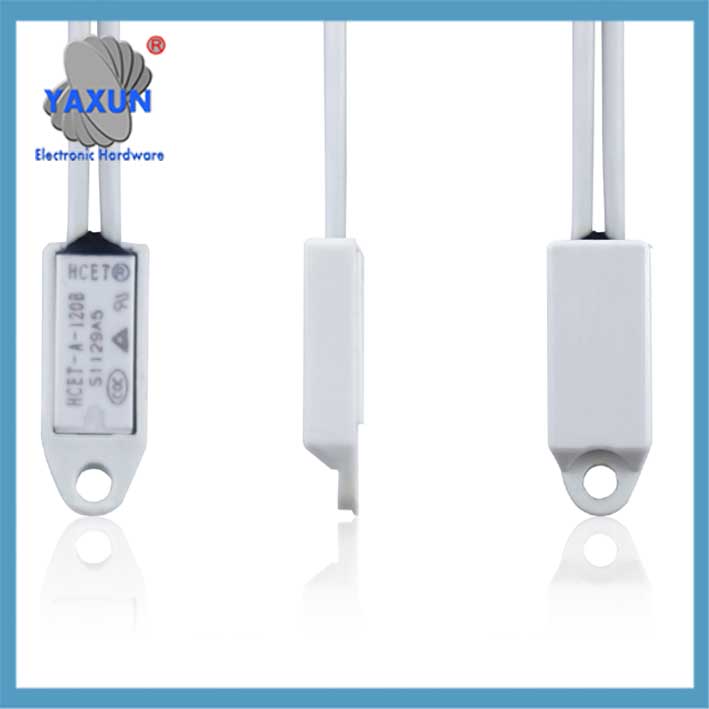

마이크로 열 보호기 온도 제어 스위치 S01, S06, ST-22

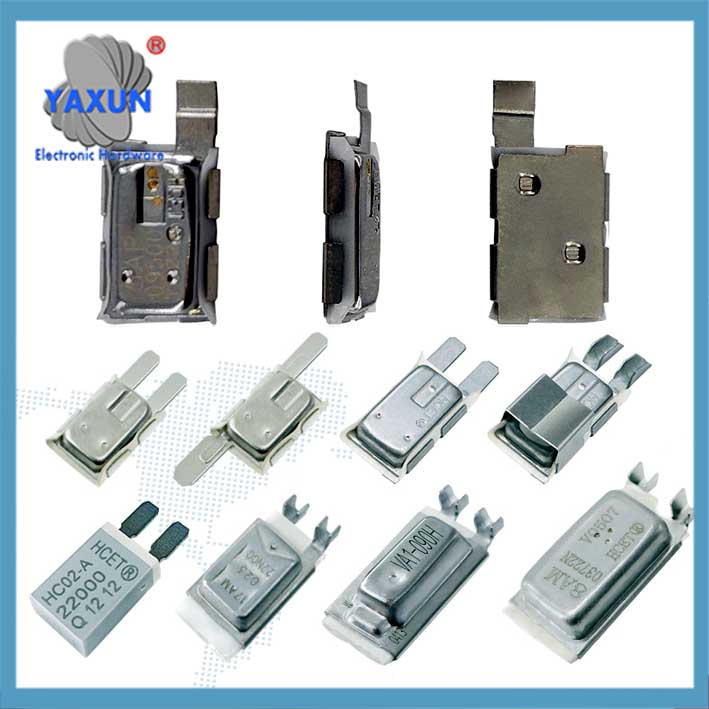

2국회의원, 6AP, 17AM+PTC, 5AP, 8오전, KSD9700 모터 과열 보호 스위치

모터 과부하 보호기와 관련하여, 모터 모터 보호기 (M-B) 마이크로 프로세서 기술을 사용하십시오. 과전류와 같은 여러 보호 기능이 있습니다, 위상 실패, 그리고 마구간, 그리고 여행 시간은 조정 가능합니다 (0.2-30 초), 수동 또는 전기 재설정을 지원합니다. 매개 변수 설정 방법이 보충됩니다, 과전류 보호를 설정하는 것과 같은 1.5-2 정격 전류와 오버로드의 시간 1.1-1.3 타임스. 이러한 설정은 실제 응용 프로그램에 매우 중요합니다.

시작이 완료된 후 모터 과부하 보호기 스톨 보호 장치가 적용됩니다.. 전류가 설정 값을 초과하는 경우, 즉시 행동 할 것입니다. 빠른 브레이크 보호는 단락 결함을위한 것입니다, 그리고 두 상태로 나뉩니다: 스타트 업 및 작동. 과열 반대 시간 보호는 열 축적 모델을 기반으로합니다., 양성 및 음성 서열 전류의 열 영향 결합. 이러한 보호 메커니즘은 사용자가 다른 결함을 다루는 방법을 이해하도록하는 지점으로 설명해야합니다..

설치 및 호환성 측면에서, 보호기는 인버터의 앞쪽 끝에 설치할 수 있음을 지적합니다., 그러나 평가 된 현재 일치 및 접지 요구 사항에주의를 기울여야합니다. (와이어 직경 ≥3.5mm², 저항 <10오). 열전기 릴레이와 온도 계전기의 차이점은 전자가 전류의 열 영향을 기반으로한다는 것입니다., 후자는 온도를 측정하기 위해 모터 내부에 설치됩니다.. 혼란을 피하기 위해 여기서 구별해야합니다.

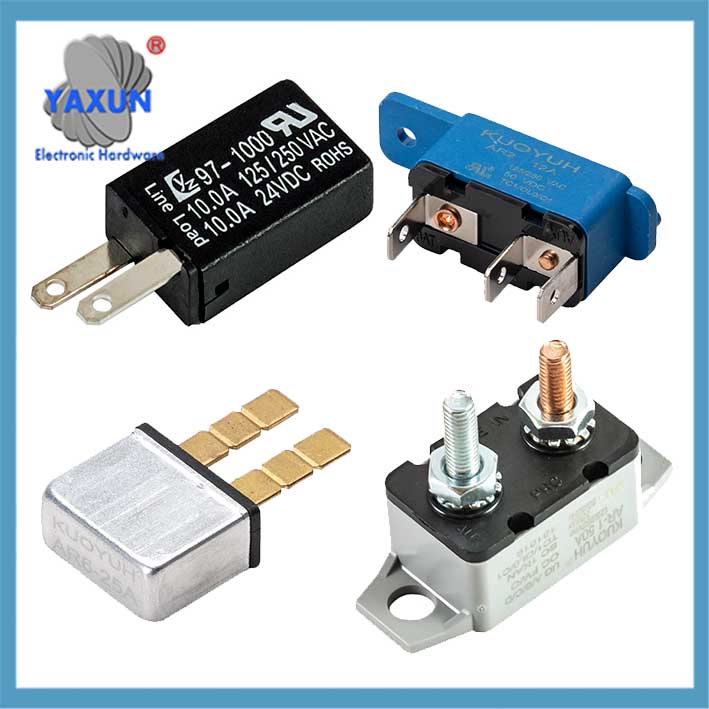

자동차 모터 회로 차단기 AR, AR2, 24, 97, 18, 17 시리즈

98 시리즈 매뉴얼, 자동 재설정 모터 과부하 보호기

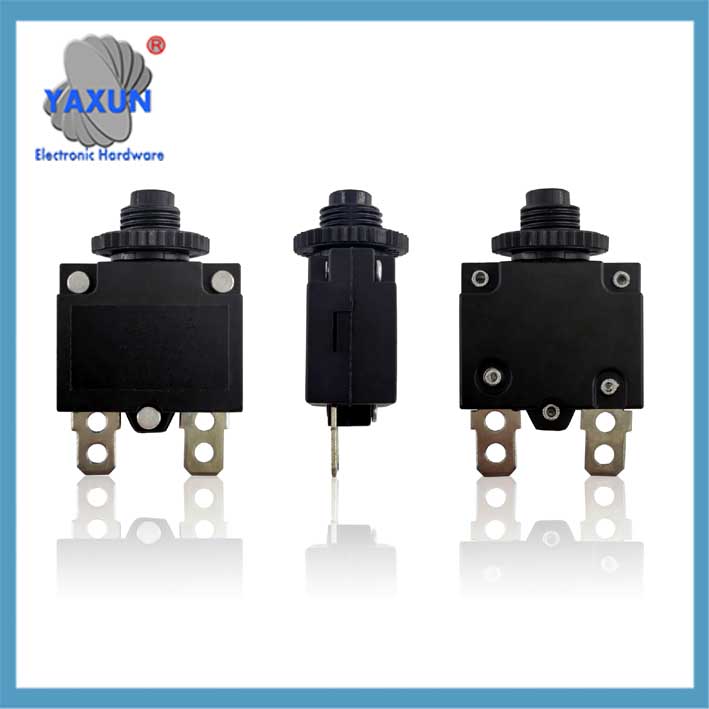

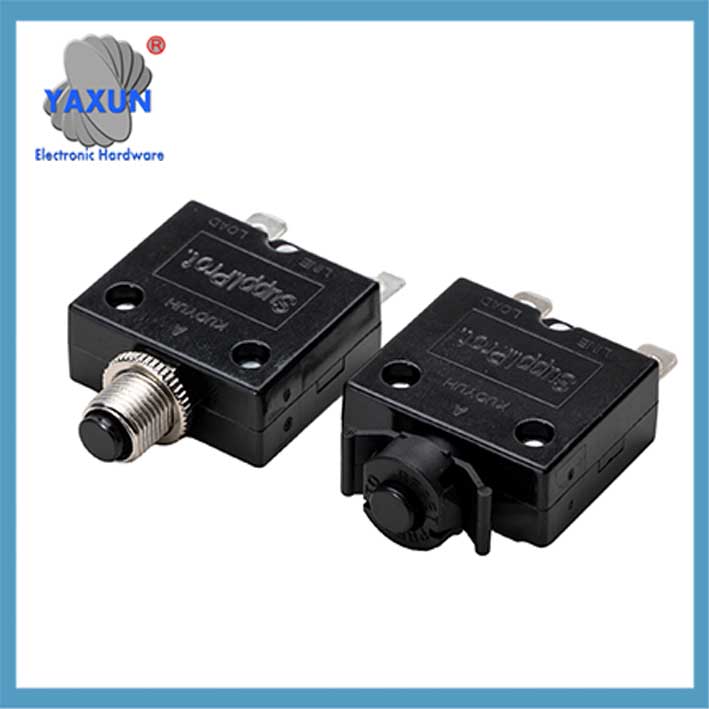

쿠오유 88 시리즈 모터 과부하 보호기

나. 과열 보호 스위치 (온도 보호기)
working 원칙과 특성 ‌
바이메탈 온도 감지 요소 사용, 온도가 설정 임계 값에 도달하면, 연락처는 자동으로 열/닫고 회로를 차단합니다; 온도가 떨어지면, 자동으로 재설정하고 재개합니다.
gepical 모델 ical: 17am과 같은, 17AM+PTCT, TB02-BB8D 시리즈, 작동 온도 40 ℃ ~ 160 ℃, 최대 전류 10A ~ 60A, 정격 전압 250V, 일반적으로 닫힌 디자인, 방수 밀봉 기능.
Volume 및 설치 ‌: 소형 디자인 (플랫 설치와 같은), 공간이 제한된 장면에 적합합니다, 모터 와인딩 또는 가열 성분의 표면에 직접 내장.

Core 응용 프로그램 시나리오 ‌
자동차 마이크로 모터: 선루프 모터, 와이퍼 모터, 시트 조정 모터, 등.
가전 제품: 냉각 팬과 같은 저전력 장치, 워터 펌프 모터, 과열을 방지 해야하는 전동 공구.
점화 시스템에서, 과열로 인한 손상을 방지하기 위해 엔진을 차단할 수 있습니다..

II. 과부하 보호자 (Kuoyuh 모터 보호기)
다중 기능 방지 메커니즘
wprotever 보호 ‌: 정격 값을 초과하면 현재 및 트립을 모니터링합니다. (보통 설정 1.1-1.3 타임스).
Short 회로 보호 ort: 전류가 비정상적으로 상승하면 순간적으로 회로를 차단합니다. (액션 시간 <0.1 두번째).
Stabbing Protection bing: 시작 후 정격 값의 전류가 계속 ≥200% 인 경우, 즉시 행동 할 것입니다.
phase 상실/불균형 보호 ‌: 위상 손실 또는 3 상 불균형이있을 때, 그것은 내부에 응답 할 것입니다 3 초.
모터 회로를 통해 흐르는 전류를 모니터링하고 전류가 미리 결정된 한계를 초과 할 때 회로를 엽니 다..
기구:
열이 될 수 있습니다 (바이메탈 스트립 사용) 또는 전자, 시동 시동을 허용하기 위해 특정 시간 지연 후 여행.
사용 사례:
지속적인 과전류 상황으로 인해 모터를 손상으로부터 보호합니다, 방해받은 임펠러 또는 고 토크 부하로 인한 것과 같은.
예:
냉장고 압축기 오버로드 프로텍터가 압축기가 과열되거나 시작되지 않으면 압축기가 꺼집니다..

Technology 업그레이드 기능 ‌
통합 마이크로 프로세서, 전류의 실시간 고정밀 모니터링을 지원합니다, 전압, 온도, LED를 통해 결함의 원인을 표시합니다.
커뮤니케이션 기능이 모두 있습니다 (RS485 인터페이스와 같은) 원격 재설정 및 데이터 업로드를 지원합니다.
35mm 레일 설치와 호환됩니다, 기존 열전기를 직접 교체 할 수 있습니다.

III. 선택 및 설치 지점
parameter 설정 원리
과전류 보호 전류: 설정 1.5-2 모터의 정격 전류의 시간.
온도 보호: 정격 전류는입니다 0.8 모터의 정격 값의 시간.
스톨 보호: 임계 값이 설정됩니다 200% 정격 전류의, 그리고 행동은 제로 지연입니다.

compativeability 고려 사항 ‌
인버터 프론트 엔드를 설치할 때, 인버터 출력 전원이 일치해야합니다, 그리고 정격 전류는 오 탐지를 피하기 위해 최대 값으로 조정됩니다..
접지 요구 사항: 보호기와 모터는 안정적으로 접지되어야합니다 (와이어 직경 ≥ 3.5mm² 구리 와이어, 접지 저항 <10오).

IV. 일반적인 제품의 비교

팁: 마이크로 모터 용, 통합 온도 스위치 (17am과 같은) 소형 보호를 위해 선호됩니다; 산업 시나리오에서, 지능형 보호자 (ARD2와 같은) 복잡한 결함을 처리해야합니다.
