구조적 특징을 자세히 분석하면 다음과 같다, KSD301/KSD302 온도스위치 코어 온도감지소자의 작동원리 및 기술적 포인트 – 바이메탈 스트립:
나. 바이메탈 온도감지소자의 핵심특성
| 특징 | 기술적인 설명 |
| 재료구조 | 팽창계수가 다른 두 금속합금의 복합재 (니켈 철/망간 구리와 같은), 디스크 모양의 얇은 시트 구조에 찍혀 있습니다. |
| 작동원리 | 온도 상승 → 바이메탈 스트립이 열로 인해 변형됨 → 아치 높이가 갑자기 변함 → 기계적 메커니즘을 구동하여 접점을 즉시 바운스하고 개폐함 |
| 응답속도 | 접점의 아크 손상을 방지하기 위한 밀리초 수준의 갑작스러운 점프 동작 |
| 온도 정확도 | ±2℃만큼 낮은 허용 오차 (고정밀도형), 기존 모델 ±3~10℃, 금속판의 열처리 공정에 따라 결정 |
| 재설정 메커니즘 | 기온이 떨어진 후, 바이메탈 스트립이 원래 상태로 돌아가고 접점이 자동으로 재설정됩니다. (상시 닫힘형은 온도가 떨어지면 닫힙니다., 상시 개방형은 온도가 떨어지면 열립니다.) |

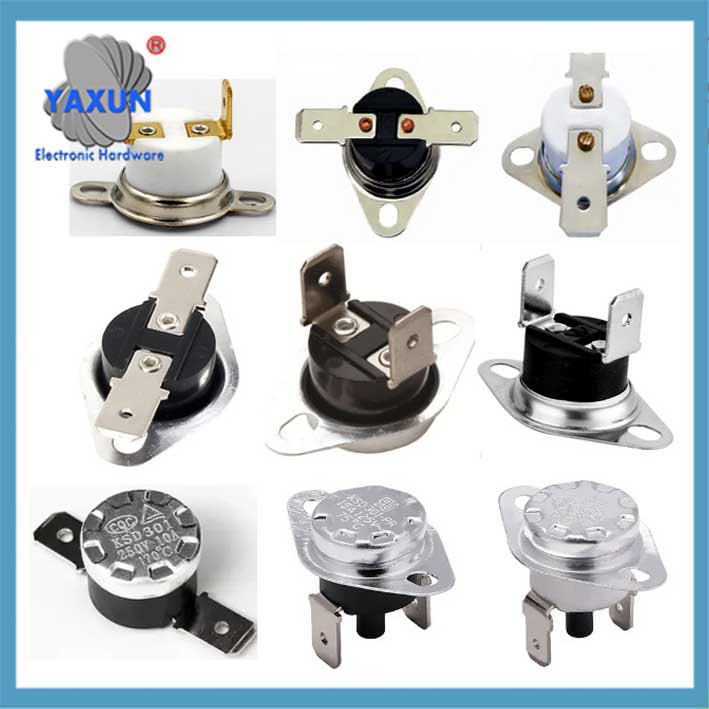

 일반 개방형 KSD301 온도 스위치 바이메탈 온도 감지 요소 |

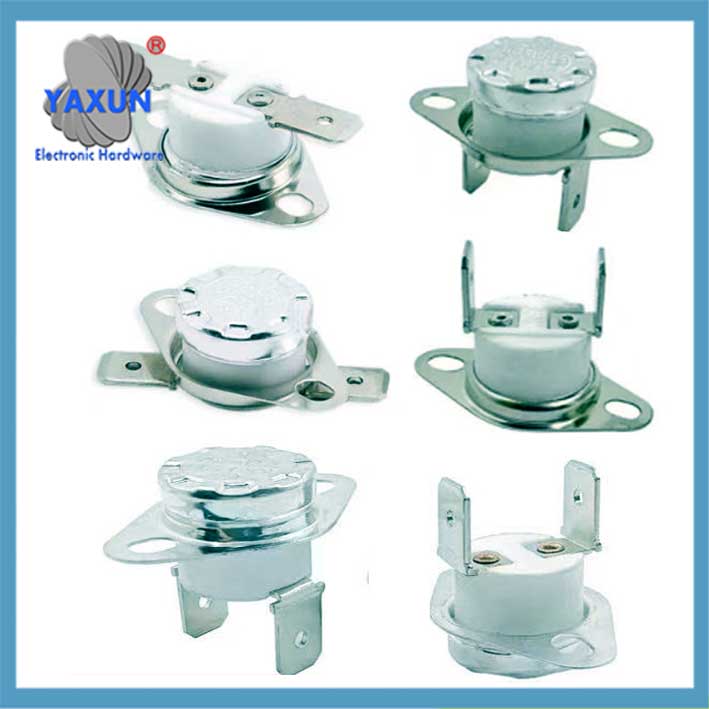

 고온 제한 스위치 KSD301 |

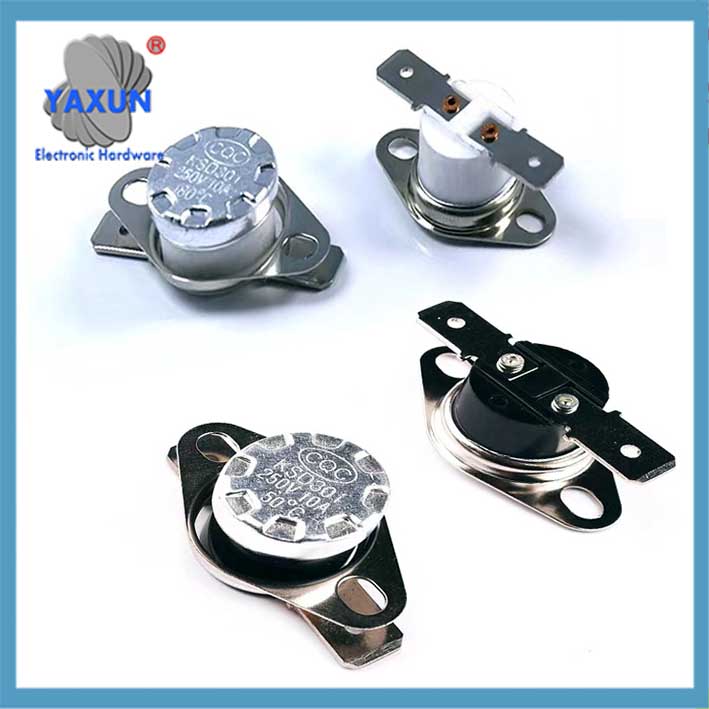

 KSD301의 바이메탈 온도감지소자 |
II. 작업 프로세스 분해
인어 복사 코드
그래프 LR
ㅏ[상온상태] –>|바이메탈 스트립은 자유롭고 직선적입니다.| 비[접점 폐쇄/개방]
씨[온도가 조치 값으로 상승합니다.] –>|바이메탈 스트립 아치 높이 급격한 변화| 디[순간 바운스 드라이브 메커니즘]
디 –>|상시 폐쇄형| 이자형[접점 분리 회로]
디 –>|상시 개방형| 에프[접점 연결 회로]
G[온도가 재설정 값으로 떨어집니다.] –>|바이메탈 스트립이 직선으로 돌아갑니다.| 비
핵심포인트: 바이메탈 스트립 아치 높이의 급격한 변화가 이름의 원천입니다. “스냅식 차단스위치”, 접촉 동작이 깨끗하고 중간 상태가 없는지 확인.
III. 사용 및 유지 관리의 핵심 사항
avoid 기계적 손상 oid
외력으로 바이메탈 스트립을 짜는 것은 금지되어 있습니다., 변형으로 인해 동작 온도가 드리프트되거나 실패할 수 있습니다..
열전도 요구사항
설치면은 평평하고 깨끗해야 합니다., 열이 제때에 금속 스트립으로 전달되도록 열 그리스를 도포해야 합니다..
온도 제한
바이메탈 스트립 공차 한계: 단기 ≤300℃, 장기 ≤240℃ (과열은 금속 피로를 일으키기 쉽습니다.).
부하 매칭
정격 전류를 초과하는 것은 엄격히 금지되어 있습니다. (15A 부하에 연결된 10A 모델과 같은), 아크의 높은 온도가 바이메탈 스트립을 소결시키므로.
IV. 고장 진단 참조
접촉접착 : 과도한 부하 전류로 인해 아크 용접 발생, 부하 매칭을 확인하고 모델을 교체해야 합니다..
액션 지연 : 설치 표면의 열 전도성이 좋지 않거나 바이메탈 스트립이 노화되었습니다., 실리콘 그리스를 다시 바르거나 부품을 교체하세요..
리셋 실패 : 바이메탈 스트립이 변형되어 붙어 있습니다., 그리고 온도조절기는 통째로 교체해야 합니다.
▶️ 요약: 바이메탈 스트립은 “온도 센서 + 액추에이터” KSD301의 통합 구성 요소. 디스크 모양의 구조 설계 및 합금 비율은 온도 제어 정확도와 신뢰성을 직접 결정합니다..
