低電圧 PTC サーモスタットヒーター

製品概要
低電圧 PTC サーモスタットヒーターは、一定温度の加熱を維持するために 3 ～ 24 V の電圧のみを必要とします。. 彼らの原理は、電力が印加されると、, PTC サーミスタの自己発熱により、その抵抗が遷移領域に入ります。, 一定の表面温度を維持する. この温度は、PTC サーミスタのキュリー温度と印加電圧のみに依存します。, 周囲温度にはほとんど依存しません.

PTCヒーターは、低電圧PTCサーモスタットヒーターの定温加熱特性を利用して設計された加熱装置です。. 低い状態で- および中出力の暖房用途, PTC ヒーターは、従来の発熱体にはない利点を提供します, 恒温加熱を含む, 裸火禁止, 高い熱変換効率, 電源電圧の影響が少ない, そして長寿命. 電気暖房器具での使用は R によってますます好まれています。&Dエンジニア.

PTC 発熱体, 噴霧器用銀メッキ PTC 発熱体

12v〜220vセラミックptc恒温空気電気ヒーター, 鋳造アルミニウム加熱プレート

PTC恒温加熱プレート, 超低温加熱プレート

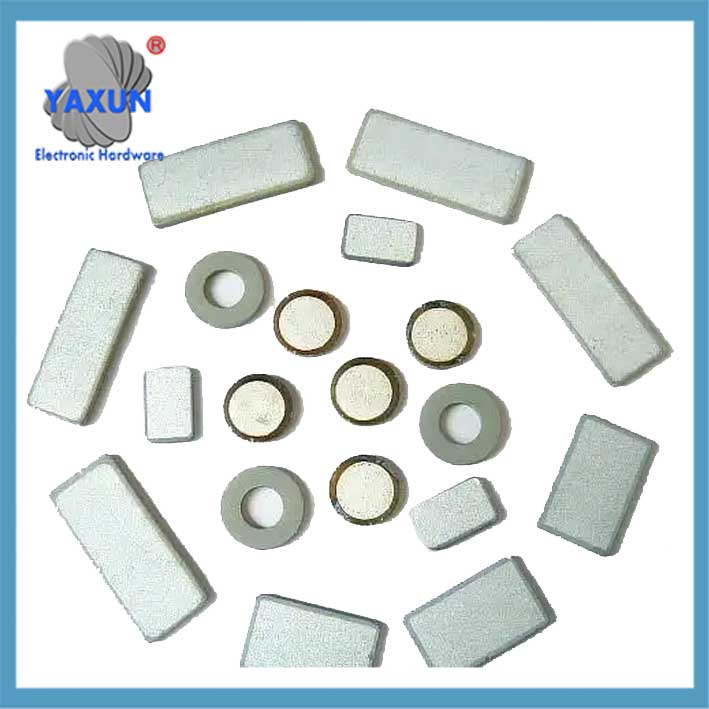

定温加熱用PTCサーミスタを様々な形状・仕様で製作可能. 一般的な形状にはディスクが含まれます, 長方形, ストリップ, 指輪, そしてハニカム構造. これらの PTC 発熱体と金属部品を組み合わせることで、さまざまな高出力 PTC ヒーターを作成できます。. 注記: ハイパワー, 低電圧 PTC サーモスタットヒーターには非常に高い電力要件が必要です. 例えば, 12V 電源を備えた 500W ヒーターは、通常の動作電流を消費します。 500 ÷ 12 = 41.67A. したがって, 電源は少なくとも 50A を供給できる必要があります.

アプリケーション設計
PTCサーミスタの定温加熱原理を利用, アプリケーションにはヘアアイロンが含まれます, ヘアクリップ, ヘアクリップ, イオンパーマ, パーマ, パーマ, セラミックパーマ, ヘアトング, ヘアアイロン, 電気櫛, マイナスイオンヘアカーラー, マッサージ器, 蚊よけ剤, 蚊取り線香ディスペンサー, フレグランスディスペンサー, 香水ディスペンサー, ホットメルトグルーガン, 足湯暖房, 魔法瓶カップ, 給湯器, コーヒーメーカー, コーヒーウォーマー, コーヒーヒーター, ウォーターサーバー, 温水と冷水のウォーターディスペンサー, ミルクヒーター, シャワー暖房, 電気蚊よけ, ハンドウォーマー, 乾燥機, 電気ホットプレート, 電気アイロン, 電気はんだごて, 電気接着剤, ヘアカーラー, シャワー, 靴乾燥機, 靴乾燥機, フットウォーマー, 電気加熱プレート, スペクトラムアナライザ, スペクトラム療法, 理学療法装置, 赤外線加熱, オートバイのキャブレター, 電気加湿器, 電気機器の防湿加熱. 恒温恒温器, 電子魔法瓶, 断熱ボックス, 断熱カップ, 断熱トレイ, 断熱キャビネット, 電気ホットプレート, 温熱療法装置, コーヒーメーカー, ワックスメルター, 蒸気発生器, 加湿器, チョコレート押出機, はんだごて, 鍼治療器具, 尿道カテーテル, フットウォーマー, ハンドドライヤー, 綿菓子機, マッサージ器, 小型温風ヒーター, ヘアドライヤー, 制御盤の加熱および防湿システム, モニター, 電気オーブン, オーブントースター, 点滴キット, 医療機器, 家庭用器具, 小型家電, もっと.

低電圧PTCヒーター
外観と構造

モデル	定格温度抵抗 25℃/Ω	表面温度 /℃	定格電圧 /V	長さ L/mm	幅 W/mm	厚さ T/mm
MZ9-L35W6T2.1V12T60	10~30	60±10	12	35	6	2.1
MZ9-L35W6T2.1V12T70	10~30	70±10	12	35	6	2.1
MZ9-L35W5T2.1V12T180	10~30	180±10	12	35	5	2.1
MZ9-L35W5T2.1V12T240	10~30	240±10	12	35	5	2.1
MZ9-L35W5T2.1V12T270	10〜40	270±10	12	35	5	2.1
MZ9-L24W15T1.15V12T120	2~12	120±10	12	24	15	1.15
MZ9-L24W15T1.15V12T140	2~12	140±10	12	24	15	1.15
MZ9-L24W15T1.15V12T180	2~12	180±10	12	24	15	1.15
MZ9-Φ5T1.1V12T50	80~150	50±5	12	F5		1.1
MZ9-Φ10T1.2V12T70	5~30	70±10	12	Φ10		1.2
MZ9-Φ13T2.5V12T80	10~30	80±10	12	F13		2.5
MZ9-Φ8T1.85V12T90	10~30	90±10	12	F8		1.85
MZ9-Φ6T1.85V12T100	10~30	100±10	12	F6		1.85
MZ9-Φ10T2.5V12T120	10~30	120±10	12	Φ10		2.5
MZ9-Φ16T1.1V12T160	2~30	160±10	12	F16		1.1
MZ9-Φ20T1.5V12T200	2~30	200±10	12	Φ20		1.5

温度は50℃～200℃の間で設計可能, 動作電圧は3V～50Vの間で設計可能, 顧客の要求に応じて.

使用上の注意
1) PTCヒーターは自動一定温度制御機能を備えています。, 温度制御システムの必要性を排除. すべての PTC ヒーターの中核コンポーネントです.
2) 4種類の電極タイプを用意: 無電解ニッケル + 銀, メルトブローンアルミニウム, プリントアルミニウム + 銀, そしてプリントされたアルミニウム.
3) 主電源用に設計された製品とは異なります, 低電圧製品では、動作電圧が 100% 以上変動すると、表面温度が大きく変動します。 25%.
4) PTCヒーターを複数併用する場合, 並列に接続する必要があります, シリーズではない.
5) この製品にはリード線や絶縁体はありません. これが不可能な場合, 外部絶縁フィルム付きモデルまたは金属ケースモデルをお選びください.

低電圧金属ケース PTC ヒーター

外観と構造

使用上の注意
1) 通電後は徐々に加熱力が低下します, 最終的には安定する. 安定した電力は動作条件に依存します. 同じ PTC ヒーターの出力は、動作条件に応じて数倍変化する可能性があります。. 熱の放散が早くなる, 安定したパワーが大きいほど; PTC 表面温度が高いほど, パワーが高いほど.
2) PTCヒーターの表面温度はPTC自体によって制御されており、回路を切断することで制御できます。, ただし、電圧を調整することで制御することはできません.
3) PTC は本質的に信頼性が高く、長寿命です。, ただし、組み立てが不適切だと、電力と温度が不安定になる可能性があります.
4) 複数のPTCを使用する場合, 並列に接続する必要があります, シリーズではない.

お客様のご要望に応じて、温度範囲は50℃～280℃、動作電圧範囲は3V～50Vまで設計可能です。.
