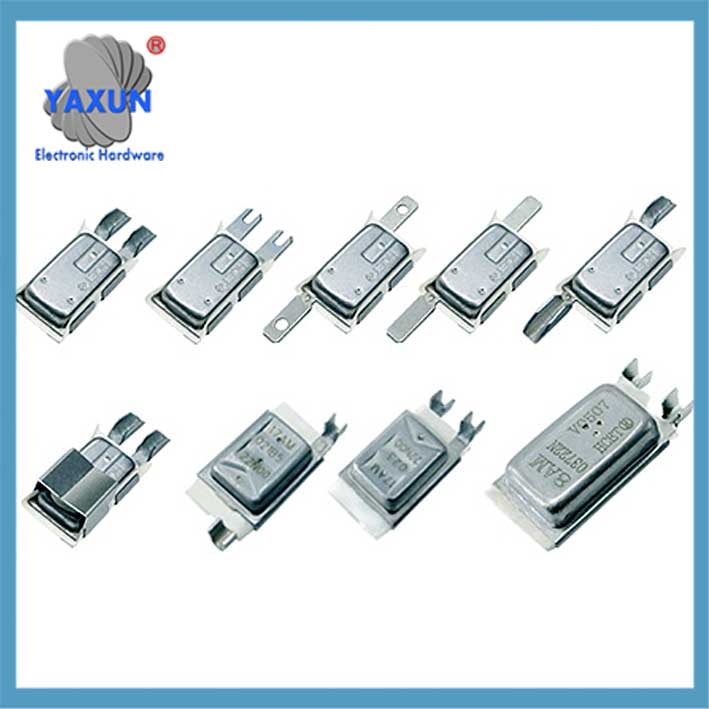

カスタマイズされたモーターサーマルプロテクター (サーモスタットスイッチ)

モーターサーマルプロテクターは、温度や電流の変化により自動的に回路を遮断する保護装置です。. 中心的な機能は、過熱によるモーターの損傷を防ぐことです。, 過負荷または失速. 以下が重要なポイントです:

車のワイパーモーター過負荷および過熱保護装置 6AP

17AM モーター サーマルプロテクター ノーマルクローズ NC サーモスタットセンサー KLIXON 17AM022

小型電動モーター用サーマル過負荷保護装置オプション & ギアモーター

⚙️ 1. 核となる動作原理
バイメタルストリップ構造: 熱膨張係数の異なる2つの金属ストリップで構成されています。. 気温が上がると, 金属ストリップは膨張差により曲がり、変形します。, 機械的リンケージを作動させて回路を遮断する; 温度が低下すると自動的にリセットされ、伝導が再開されます。.
‌電流温度デュアル応答‌: 一部のモデル (三相サーマルプロテクターなど) 電流過負荷と巻線温度を同時に監視. 過負荷時, 回路はすぐに切断されます 4-10 ストールダメージを回避するための秒数.

仕組み:
過熱検知:
熱的に保護されたモーターは通常、温度センサーを使用します, PTCサーミスタやKTYセンサーなど, モーター巻線内に埋め込まれています. これらのセンサーはモーターの温度を監視し、熱保護装置に信号を送信します。.

電源遮断:
モーターの温度が安全限界を超えて上昇した場合, 熱保護装置, バイメタル スイッチまたは同様の機構を使用できます。, 電源を切断します, モーターを停止する.

自動再起動:
モーターが冷えた後, 通常、熱保護デバイスはリセットされます, モーターを手動または自動で再起動できるようにする.

利点:
ダメージを防ぐ:
熱保護により過熱を防ぎます, モーターの絶縁損傷につながる可能性があります, 巻線, およびその他のコンポーネント.
寿命を延ばします:
過熱を防ぐことで, 熱保護はモーターの長寿命化に貢献します.
安全性:
モーターの過熱による火災やその他の危険のリスクを最小限に抑えます。.

🔍 2. 主な種類と技術進化

注記: Tianyin Electromechanical の特許技術は、バイメタル ストリップの結合構造を最適化することにより、応答の信頼性を大幅に向上させます。 (過電流保護コンポーネントの追加など).

IP54 による電動モーターの熱保護 IP55 ± 5o C 温度許容差 – サーマルスイッチ,

6AP/3MP ブレンダーモーター用高品質電気サーマル過負荷保護装置

5AP/2MP 50℃-180℃過電流, モーター過熱保護装置

📌 3. 主要な選択パラメータ

⚠️ 4. 使用上の注意
‌設置仕様‌:
損傷や接触不良を避けるため、リードの曲げ部分は根元から 6 mm 以上離す必要があります。;
高温溶接後, 以上の時間冷却する必要があります 30 熱によるプロテクターの損傷を防ぐための秒数.
environmental adaptability‌:
密閉されていないプロテクターの使用を避ける (従来のコンタクタなど) 高度に汚染された環境で;
バイメタルストリップの疲労や劣化を定期的にチェックし、設備のメンテナンスサイクルと組み合わせて交換してください。.
機能競合の回避:
挟み込み防止機能を備えた自動車モーターは、ハードウェアプロテクターが障害物検出を妨げないようにするために、ソフトウェア温度制御ソリューションを採用する必要があります。.

♻️ 5. トラブルシューティング
モーターが焼けるのにプロテクタが作動しない一般的な原因:
配線ミス: モーターの主回路にプロテクタが直列に接続されていない;
設定値が高すぎます: 動作温度または電流しきい値の設定がモーターの許容範囲を超えています;
応答遅延: バイメタルストリップは蓄熱時間が必要であり、瞬間的な短絡故障には対応できません。.
短絡試験に合格した製品を優先することをお勧めします (句 18.101) GB/Tで指定 14536.3-2022 過酷な作業条件下でも信頼性を確保するための標準規格.
