モーターサーマルプロテクターを正しく取り付ける方法?

モーターサーマルプロテクターが正しく取り付けられ、確実に動作することを確認する, 以下は、モータータイプとアプリケーションのシナリオに基づいた重要なインストール手順と予防策です:

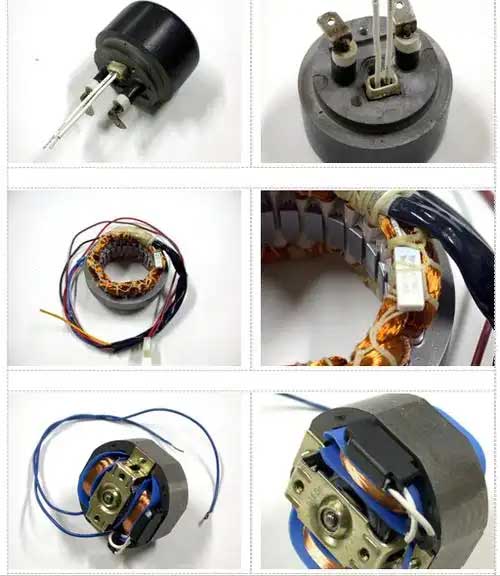

モーターコイルにサーマルプロテクターを取り付ける方法

🔧🔧i. コアインストールのステップ‌
プロテクターを見つけます:
モーターの設計と動作環境に基づいて、熱プロテクターに最適な配置を決定する. 熱生成を正確に監視するために配置する必要があります.

配線:
メーカーの配線図に注意して、正しい接続と安全な接続を確保する. 配線が誤っていると、誤動作や誤った測定値につながる可能性があります.
保護設定:
モーターの設計と動作環境に従って、プロテクターの温度制限を調整します. これにより、プロテクターが過熱する前にモーターをシャットダウンすることが保証されます.

安全なインストール:
プロテクターが安全に取り付けられ、ワイヤが露出または損傷していないことを確認してください.

テスト:
インストール後, 熱プロテクターをテストして、正しい温度設定でトリップすることを確認します.
重要な考慮事項:
安全性: 電気機器で作業する前に、常に電源を切断してください.
過負荷保護: 過負荷を防ぐために、熱プロテクターが適切に設定されていることを確認してください, モーターに損傷を与える可能性があります.
ドキュメントを参照してください: 特定の指示と配線図については、メーカーのドキュメントを参照してください.
これらの手順に従うことによって, モーターサーマルプロテクターが正しく取り付けられ、モーターが過熱から効果的に保護されるようにすることができます.

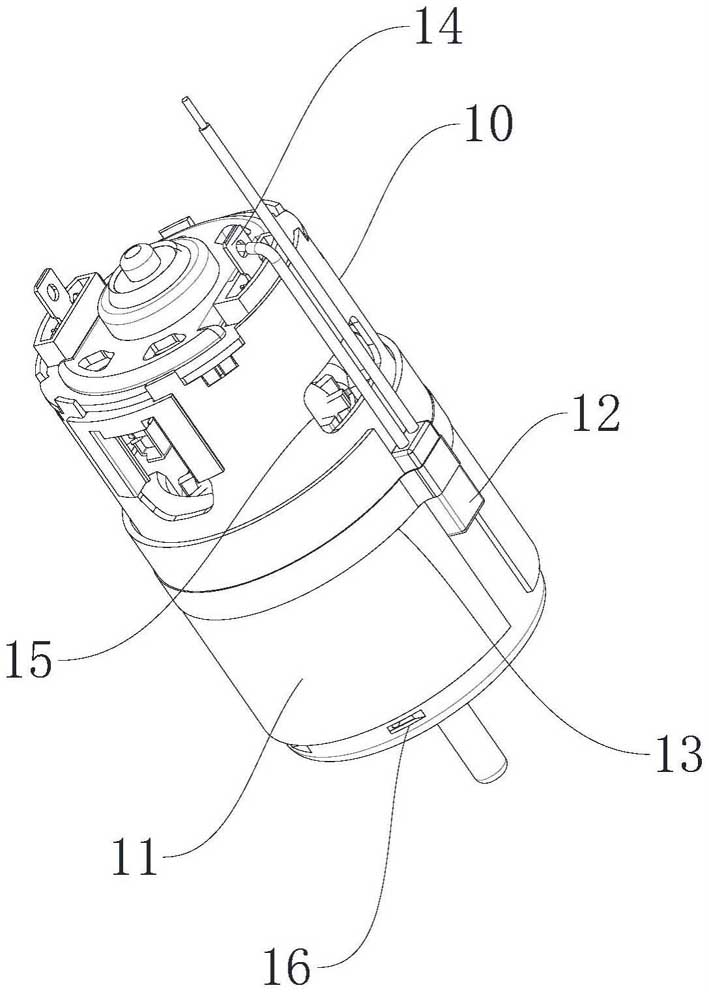

内蔵モーター熱プロテクターの設置方法

power-off Operations
インストール前, 最大の電力を遮断する必要があり、電力衝撃事故を防ぐために電力をチェックする必要があります.

intextermineインストール位置を決定します
‌ ventionalモーター: コンタクタの出力とモーター入力の間に直列に接続する (メインサーキット);
motortartar-deltaはモーターを開始します: 主な回路の上部に優先的にインストールして、完全な電流監視を確保する.
‌
配線仕様‌
power power line→プロテクター入力に接続します (マークされています “で” または “L”);
motor線→出力に接続します (マークされています “外” または “T1 / T2”);
‌ワイヤー処理をリードしています: 曲げ点は、ワイヤーの損傷を避けるために、ルートから≥6mmです.
‌
修正方法方法
ネジ/リベットで固定するときは、機械的なクリープが不十分な接触を引き起こすのを防ぐために、ゆるいワッシャーが必要です.
functionalテスト‌
電源が復元された後, マルチメーターを使用して、入力端子と出力端子の接続を検出して、過熱をシミュレートしてパワーオフ応答をトリガーします.

⚠⚠イイ. 重要な落とし穴回避ガイド

🔌iii. 特別なシナリオの注意事項
automobileモーター
純粋な機械保護者を無効にします, 統合されたLINバスを使用してスマートモジュールを優先します (Ti Drv5013など) アンチピンチ関数への干渉を避けるため.
variable変動周波数モーター
プロテクターは必要です >50インバーターからCM離れています, そして、シールドワイヤは電磁干渉を抑制するために接地されています.
Microモーター (ドローンなど)‌
内蔵PTCプロテクター (MurataPosistor®など) 巻線に直接取り付ける必要があります, 熱伝導効率を改善するために熱グリースを適用する必要があります.

付録: 現在の仕様を設定します

安定したランニングモーター: 現在の設定=モーター定格電流× (0.95〜1.05)
頻繁にスタートしてモーターを停止します: 現在の設定=定格電流× 1.2 (タイムリレーと協力する必要があります)

ryceptanceSceptance Standard‌
プロテクターを手動でトリガーした後, コンタクタは内をトリップする必要があります 0.5 秒;
継続的な動作後 72 時間, 端子温度上昇は≤40kです;
振動テスト後 (ISO 16750), 保護機能は正常です.

インストール図の例:
プレーンテキストコピーコード
[力] → [回路ブレーカー] → [コンタクタ] → [サーマルプロテクター] → [モーター]
↑
[制御回路] ← [プロテクター補助接触]
注記: 矢印は現在の方向を指します

このプロセスに従うことは避けることができます 90% インストール障害の. 最初の設置後、毎月連絡先の酸化を確認することをお勧めします.
