自動車ヒューズの機能とアプリケーション

車載用ヒューズは、車載回路システムの重要な保護部品です, 主に過電流や短絡による機器の損傷や火災の危険を防ぐために使用されます。. 以下はその要点です:
私. 基本的な機能と分類
「コア機能」
回路電流が定格値の2倍を超えると溶断します, 現在の経路を遮断する.

主要なコンポーネントとオンボード電気システムを保護します。, ECUも含めて, ABS, そしてライト.

‌主な種類‌
プラグインタイプ: 電流 1-120A, シガーライターや窓などの従来の回路に適しています.

フォークボルトタイプ: 電流 30-800A, スターターモーターなどの高出力デバイスに適しています.

ガラス管タイプ: 電流 0.5-80A, 主に精密電子部品に使用されます.

ii. ヒューズの切れの診断と治療
‌一般的な症状‌

車両が始動しない (スターターモーターのヒューズが切れている).

ABS警告灯が点灯し、スピードメーターが故障している (ABSヒューズが切れている).

突然のヘッドライト/ワイパーの故障.

検査方法

目視検査: ヒューズの金属コネクタが切れていないか確認してください.

テスターテスト: 接点が点灯しない場合はヒューズが切れていることを示します.

マルチメーター測定: ブザーが反応しない場合はヒューズが切れていることを示します.

交換ガイドライン

同じ定格電流のヒューズを使用してください. 銅線や鉄線を代用しないでください.

ヒューズが繰り返し切れた場合は回路の修理が必要です; より高定格のヒューズに直接交換することは避けてください。.

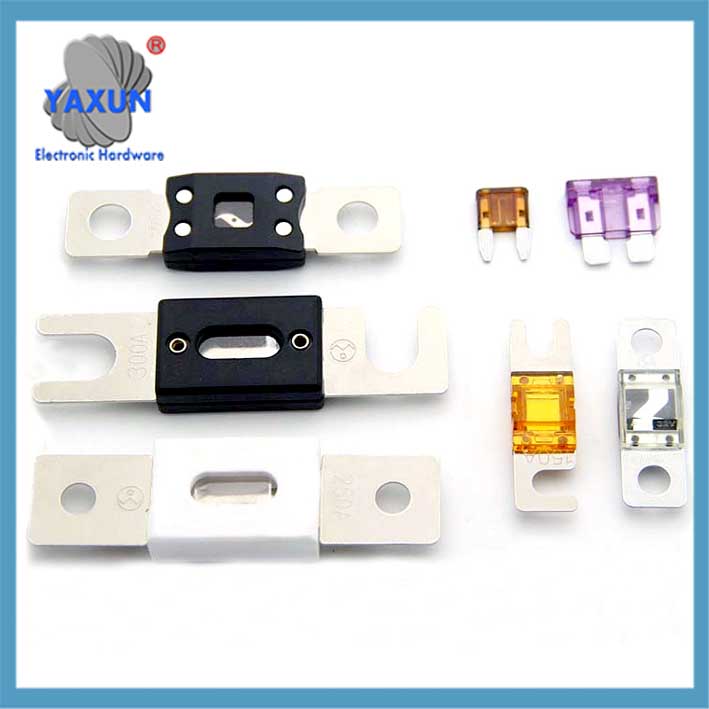

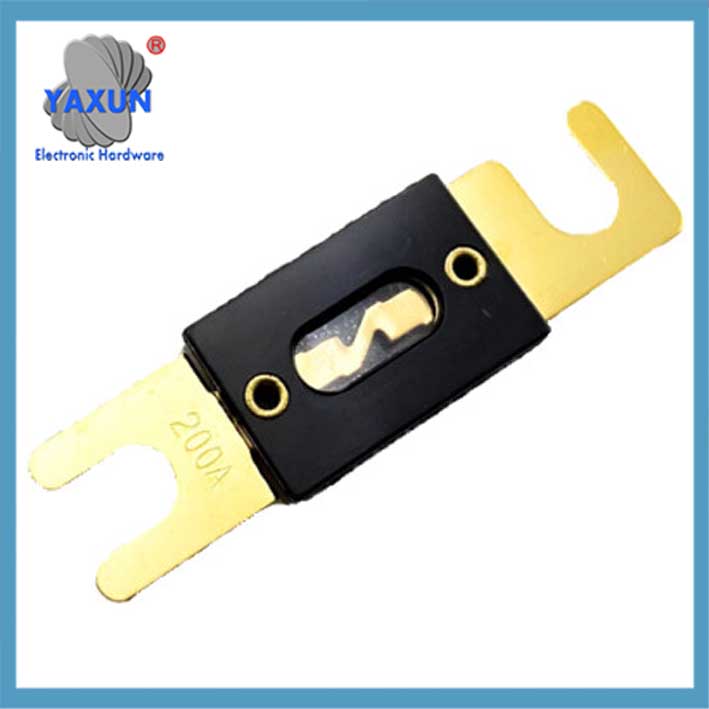

卸売ANS小型フォークボルトカーヒューズキット- DC フォークリフト修正ヒューズ ホルダー 20A-200A 車、トラック、バス用

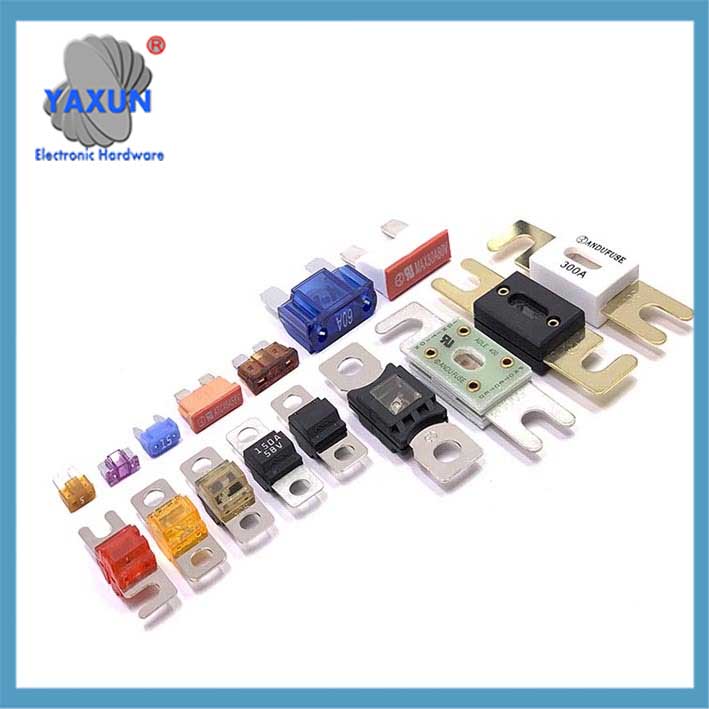

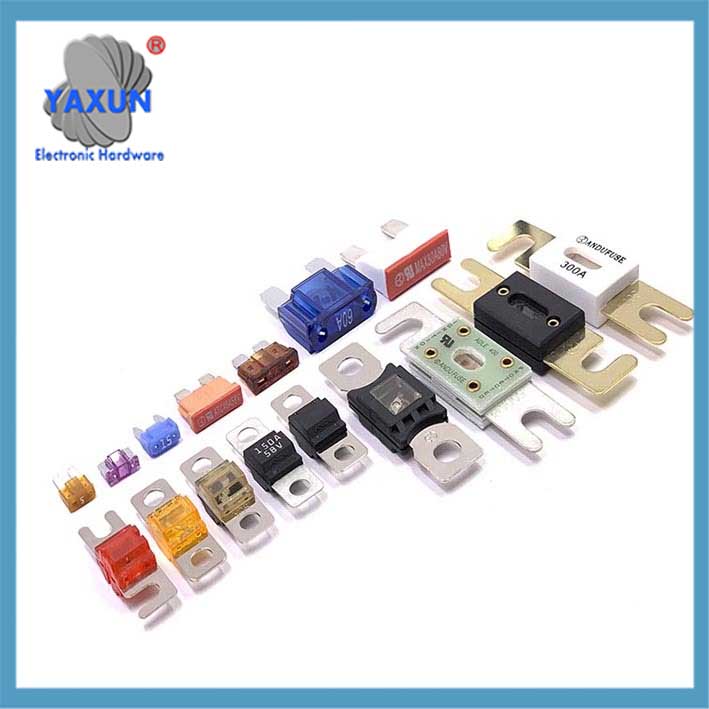

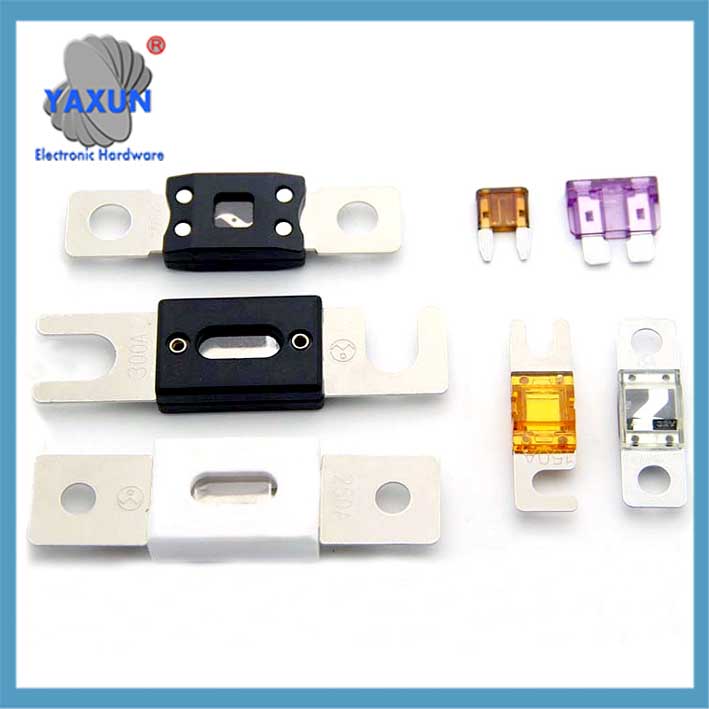

フォークボルト式自動車用ヒューズブレード 30A 50A 80A100A250A-500A ハイパワー ANM MEGA

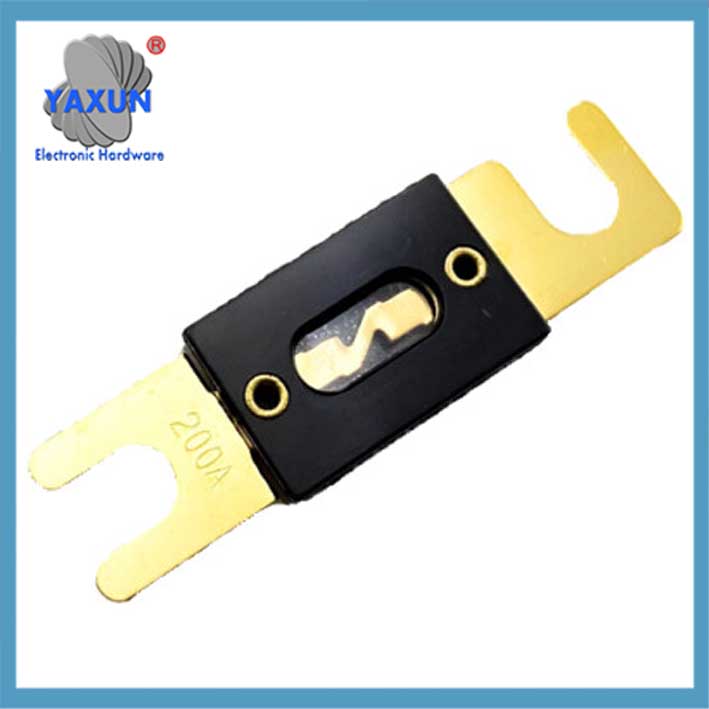

30-500 アンプ最大ヒューズ, 車のトラック用ブレード自動車ヒューズフォークボルトFus

Ⅲ. 安全上の注意事項

リスクの高い行動

回路の改ざん (キセノンランプ改造など) ～によって爆発率を高めることができます 300% 過負荷のため.

低品質のシガーライターアダプターを使用すると、ショートが発生する可能性があります.

緊急時の措置

重要ではないデバイスから同じ定格のヒューズを一時的に借用する (サンルーフ回路用の10Aヒューズなど).

重要なシステムをジャンプする (ABSやエアバッグなど) 禁止されています.

メンテナンスに関する推奨事項

5 年以上経過した車両は、ヒューズ接点の酸化を検査する必要があります。. ほこりによる接続不良を防ぐため、エンジンルームのヒューズボックスを 2 年ごとに掃除してください。.

車のヒューズの中心的な機能は、過負荷またはショートが発生したときに溶断して電流を遮断することです。, 回路や機器の損傷の防止. 具体的な機能は以下の通りです:
回路保護
回路内の電流がヒューズの定格値を超えた場合 (通常は定格値の2倍以上), ヒューズが過熱して溶けてしまいます, すぐに電源を切る. これにより回路の過熱が防止されます, ショート, または電子機器に損傷を与える (ライトなどの, オーディオ, およびオンボードコンピュータ) 過電流による.
電流制御

各回路機器の定格電流を合わせることで, これにより、照明などのシステムの安定した動作が保証されます。, 空調, そして窓のリフト. 例えば, ブレードヒューズは色分けされています (例えば, 2A用グレー, 3Aの紫) 電流定格を明確に区別するため, 簡単に識別して交換できるようにする.
誤った隔離

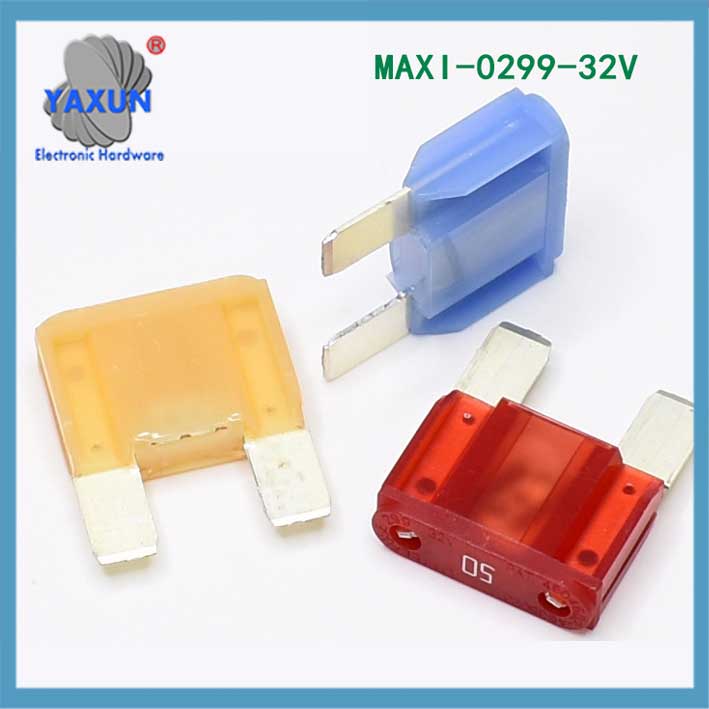

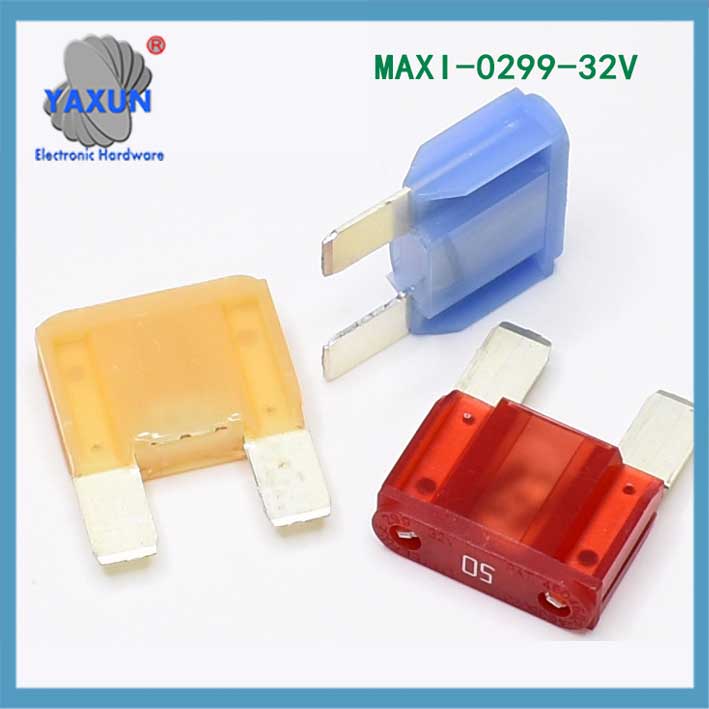

0299050 MAXI ブレード ヒューズ 定格 32V 車載用ヒューズ 50 車・バン・バイク用アンプ 大

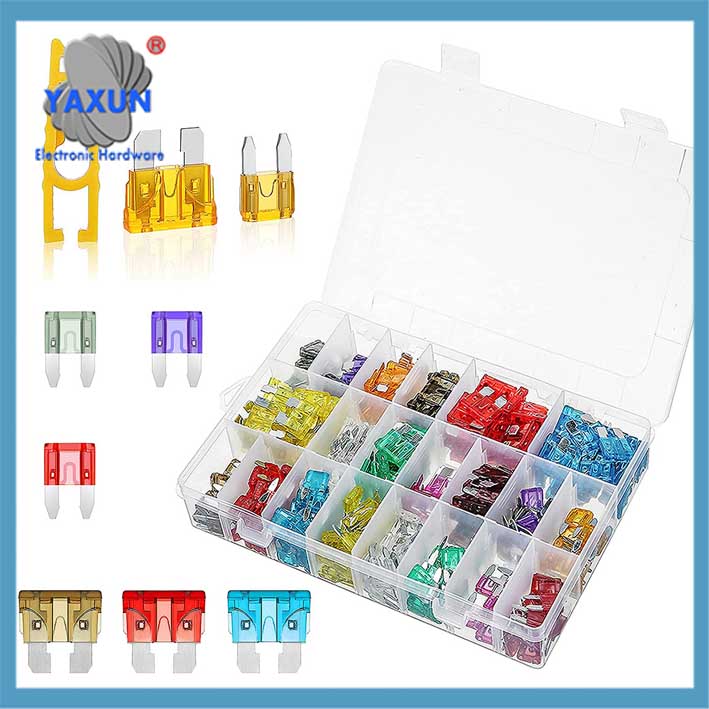

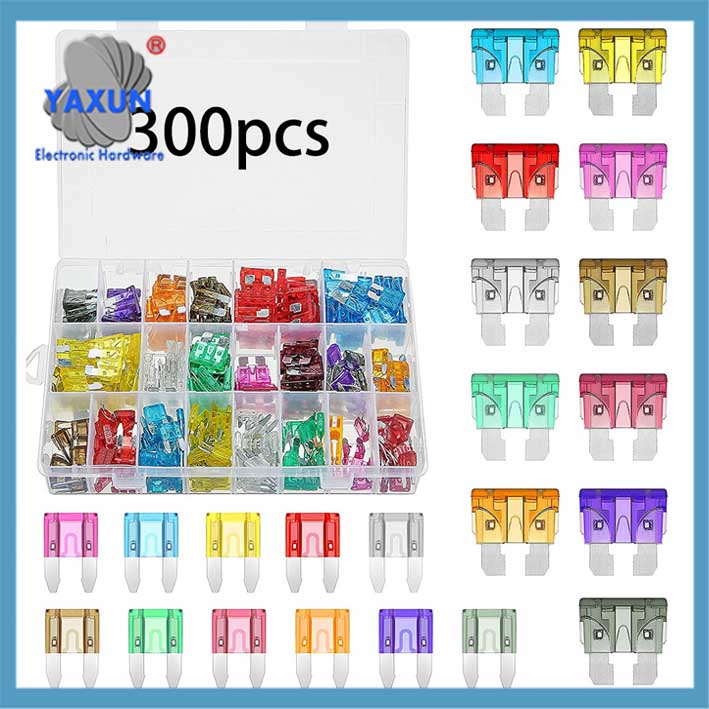

車の融合キット, ATC,アトブレードはアンプを融合します (5あ, 7.5あ,10あ,15あ, 20あ,25あ,30あ , 35あ, 40あ)

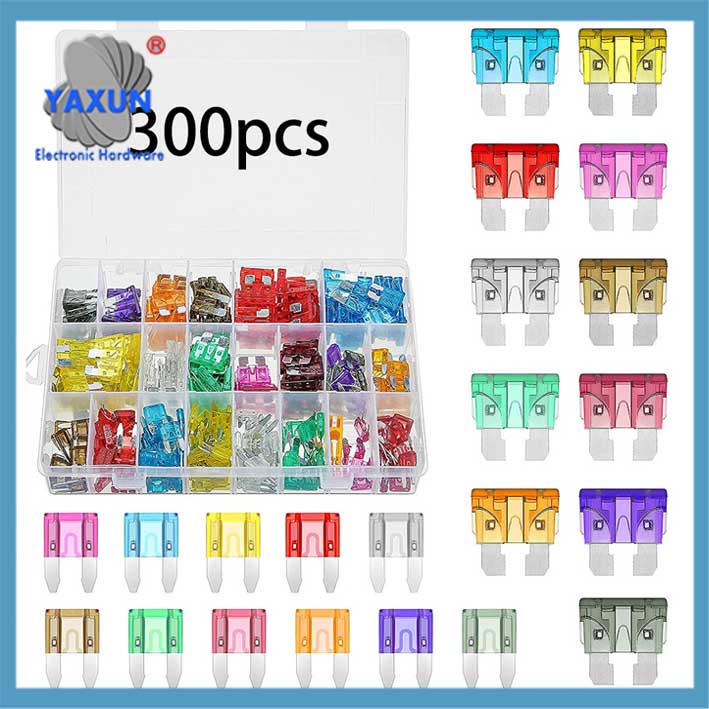

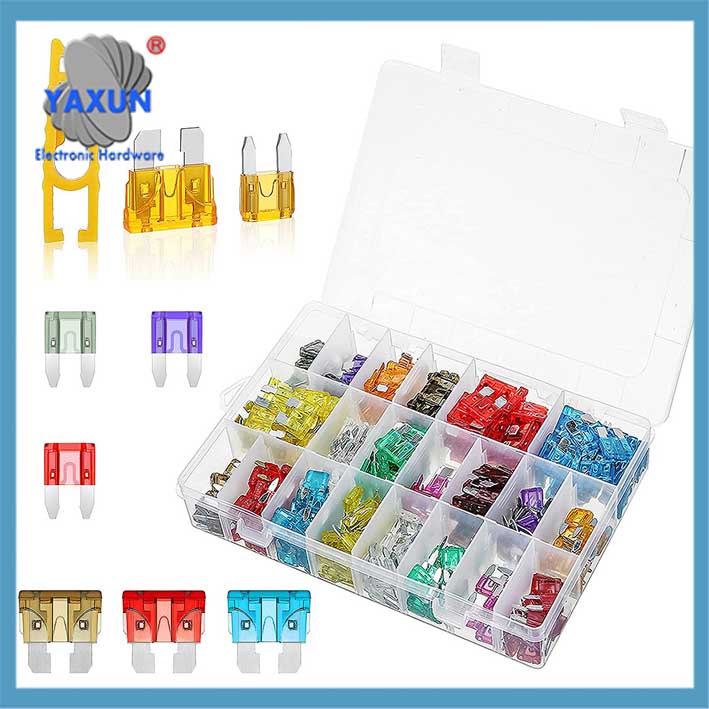

車載用ミニブレードヒューズ（超高輝度LED）

ヒューズが切れたら, 故障した回路を素早く切り離します, 問題が他のシステムに広がるのを防ぐ (例えば, エンジンルームを車両の内部電気システムから分離する), 修理プロセスの簡素化.

付録: ヒューズボックスの位置

エンジンルームヒューズボックス: ECUなどの外部回路を保護, ヘッドライト, とABS.

コックピットヒューズボックス: シガーライターなどの内部電気コンポーネントを管理します, 窓, とエアバッグ.
