急速に作用するヒューズとゆっくりとしたヒューズの違い

急速に作用する融合とゆっくりしたヒューズのコアの違いは、応答速度とアプリケーションシナリオにあります: 急速に作用するヒューズは、敏感なコンポーネントを保護するために即座に吹きます, ゆっくりと作動するヒューズは、サージ電流に耐えるために吹くことを遅らせます.

主な違いの分析

送風特性と応答速度.

速断ヒューズ:

応答時間が非常に速い, ミリ秒以内に吹き飛ばす (通常0.1ms～5s) 過電流が発生したとき. ICチップや半導体デバイスなどの精密電子部品の保護に適しています。. (UL標準).

ジュール加熱効果に従います (Q = I²Rt), シンプルなヒューズ設計を採用, 急速な熱伝導のために細い断面の金属線を使用します.

瞬時電流に敏感であり、電源オン/オフ時やモーター起動時のサージ電流には耐えられません。.

急速に作用するヒューズとゆっくりとしたヒューズの違い

速断ヒューズと遅断ヒューズの選択と適用

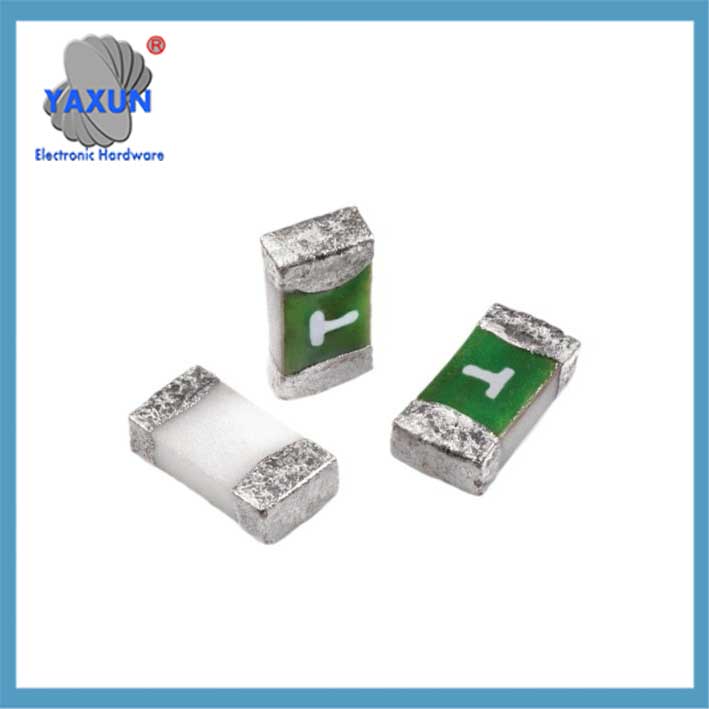

速断型チップヒューズの応用例

遅効ヒューズ:

短期間の過電流に耐えます (例えば, 7 定格電流の倍 0.5-3 モーター始動時の秒数). ‌‌
タイムディレイ機能を搭載しています, 取る 5 に 10 融合までの秒数 2 定格電流の倍, 短期間の大電流サージにも耐えることができます (モーター始動電流など 7 定格電流の倍).
融解熱量が高い, 石英砂やスパイラル設計での熱吸収によりヒューズが開くのを遅らせることができます。.

即効性のあるアプリケーション:
抵抗負荷回路 (電気暖房器具, LED照明);
敏感な半導体デバイスの保護 (短絡保護用のMOSFETやリチウム電池パックなど);
抵抗負荷 (電気ケトル, 炊飯器);
リチウム電池パックや回路基板などの敏感な回路の保護;
短絡電流の急速遮断が必要な用途.

スローブロー用途:
誘導性/容量性負荷 (モーター, スイッチング電源);
サージ保護が必要なアプリケーション (100kVAを超える変圧器の励磁サージ保護など);
モーターなどの誘導性・容量性回路, 電源, とインバータ;
起動突入電流の影響を受ける機器 (スイッチング電源やトランスなど);
パルス電流耐性が要求される環境環境.

保護機能の違い 速断ヒューズ: 短絡保護のみを提供し、過負荷と過渡パルスを区別できません. ‌‌
スローブローヒューズ: 過負荷と短絡保護の両方を提供, I²t 値を使用する (電流の二乗と時間の積分) エネルギーを決定する. ‌‌

重要なパラメータと選択のポイント
‌I-T カーブの違い‌
速断ヒューズの曲線は急峻です, 定格電流の 2 倍で溶融時間は 0.1 秒以下; 遅断ヒューズはより平坦な曲線を持っています, 定格電流の 2 倍で 10 秒以上の耐久時間.
「交換リスク」
遅断ヒューズを速断ヒューズに交換すると、デバイスが起動しなくなる可能性があります; 速断ヒューズを遅断ヒューズに交換すると、敏感なコンポーネントが損傷するリスクが高まる可能性があります.
‌コストと構造‌
スローブローヒューズは、特殊な合金または複雑な構造により高価です.

‌選択に関する考慮事項‌
‌パラメータ計算の優先順位‌:
回路の最大サージの I²t 値がヒューズの耐量よりも小さいことを確認します。 (例えば, 電源は 15A/150ms サージテストに合格する必要があります). ‌‌
遮断容量はシステムの最大短絡電流より大きくなければなりません (例えば, 35kAの短絡の場合, 50kAの遮断容量を選択してください). ‌‌

よくある誤解‌:
高温により、遅断ヒューズの定格電流が低下する可能性があります。 30%. ‌‌
UPS で速断ヒューズを誤って使用すると、誤ったトリップが発生する可能性があります (1件のケースでは損失が発生しました 1.8 百万元). ‌‌
実験によると、リチウム電池がショートすると, 遅断ヒューズによる熱暴走の確率は速断ヒューズの 8 倍です.
インバータ試験において, 遅断ヒューズを誤って使用すると、モジュールの損傷率が増加する可能性があります。 1% に 37%.
