Apa sekering chip yang disetel ulang?

Sekering chip yang dapat disetel ulang, juga dikenal sebagai PTC (Koefisien Suhu Positif) sekering yang dapat disetel ulang, adalah jenis perangkat pemasangan permukaan (SMD) yang melindungi sirkuit elektronik dari arus berlebih dan panas berlebih. Ini berfungsi seperti sekring tradisional tetapi dapat diatur ulang secara otomatis setelah masalah teratasi. Ketika terjadi gangguan seperti arus lebih atau korsleting, resistensi sekering meningkat, membatasi aliran arus. Setelah kesalahan dihilangkan dan sekring menjadi dingin, resistensinya kembali normal, memungkinkan arus mengalir kembali.

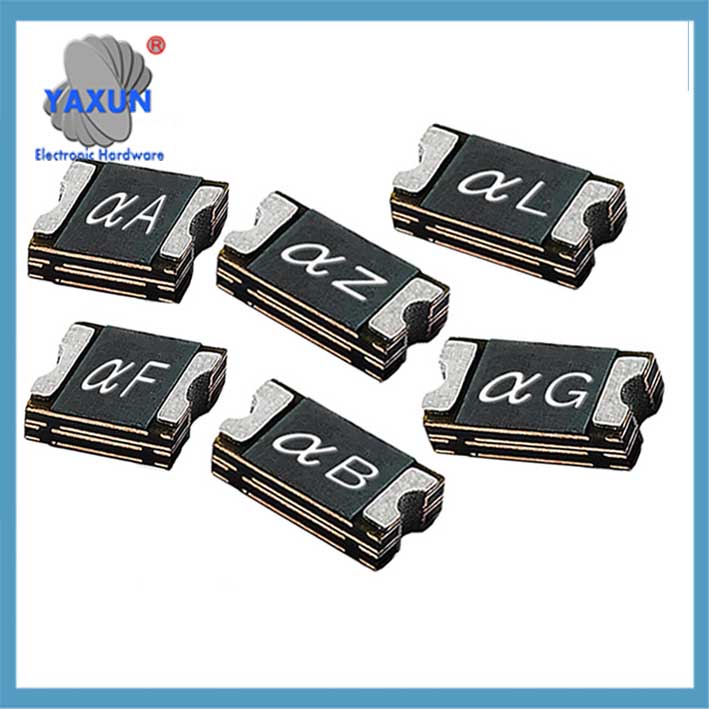

Sekering pemulihan mandiri chip PPTC 1210 2SMD 2,5A 3A 6V 30V 33V 60V

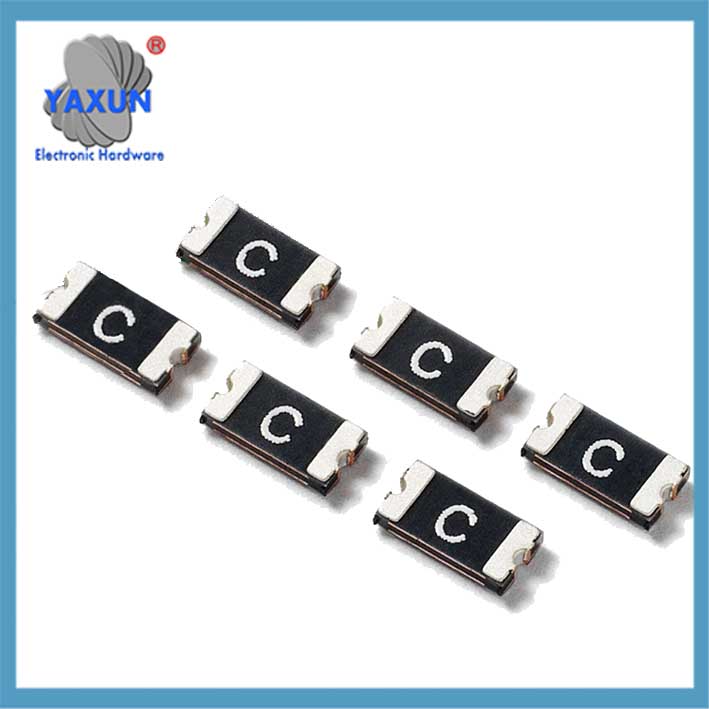

Sekering SMD yang dapat disetel ulang 1206 Chip SMD 6V 0,35A (e0113 4c5f1 48d2a d4c5b 1f85e d0afa

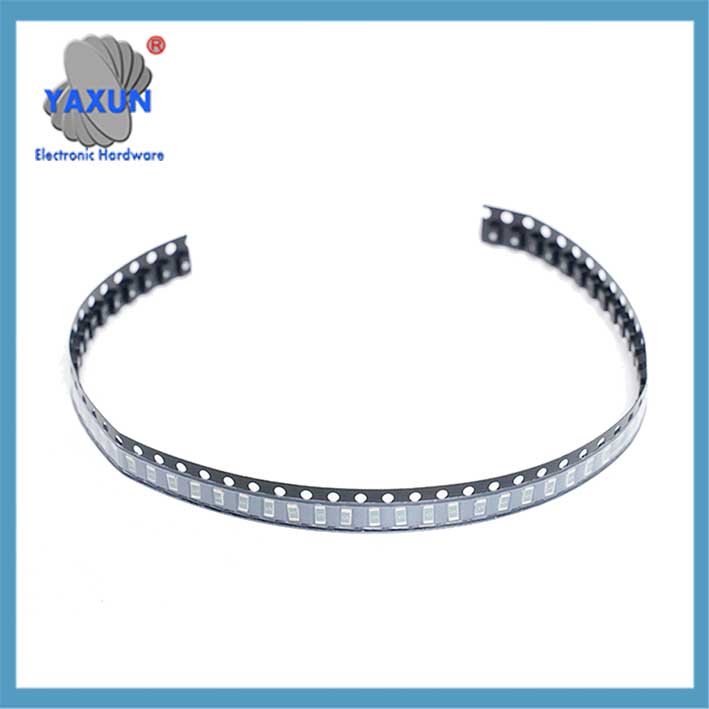

SMD sekering disetel kembali 1812 16V 2A Permukaan Mount Chip untuk Perlindungan Overcurrent Com-Communications

Sekering chip yang dapat disetel ulang (PPTC) adalah elemen proteksi arus lebih berdasarkan karakteristik koefisien suhu positif suatu polimer. Ini memiliki fungsi reset otomatis dan banyak digunakan dalam perlindungan sirkuit peralatan elektronik. Berikut ini adalah poin-poin intinya:

1. Struktur dan prinsip kerja
‌Komposisi bahan‌
Ini terdiri dari resin polimer yang diolah secara khusus (seperti polimer PE) dan partikel konduktif (partikel karbon hitam atau logam). Dalam kondisi normal, partikel konduktif membentuk jalur resistansi rendah (0.1-beberapa ohm)‌.
‌Mekanisme Perlindungan‌
Ketika arus berlebih terjadi, efek termal dari arus menyebabkan resin meleleh dan mengembang, jaringan konduktif putus, dan resistensi tiba-tiba meningkat ke kondisi resistensi tinggi (hingga tingkat megohm), membatasi arus ke level mikroampere‌.
Setelah kesalahan teratasi, partikel konduktif mendingin dan menyusut, menyambung kembali, dan kembali ke keadaan resistensi rendah, tanpa perlu penggantian manual‌.
Perilaku PTC:
Sekering yang dapat disetel ulang menggunakan Koefisien Suhu Positif Polimer (PPTC) bahan. Bahan ini menunjukkan peningkatan resistensi yang signifikan seiring dengan kenaikan suhu.

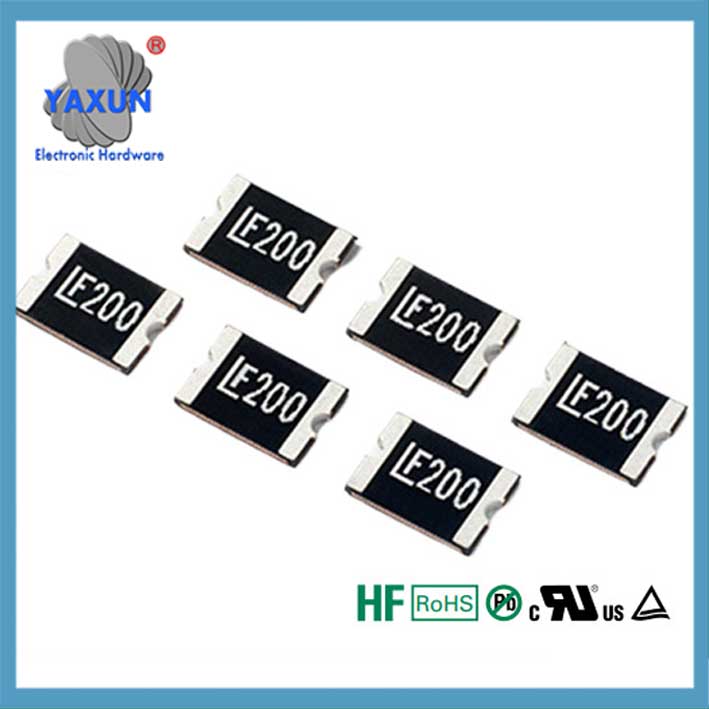

Pemasok Cina Sekring yang Dapat Disetel Ulang Pemasangan Permukaan Littelfuse

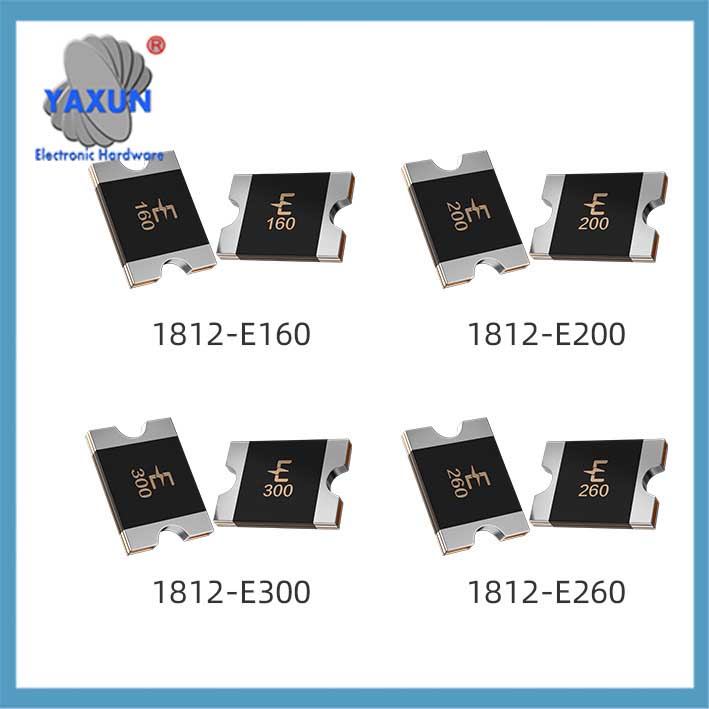

JIKA 1812 Sekering yang Dapat Disetel Ulang PPTC 1812L SMD Pemulihan Mandiri 0,2A 0,5A 500mA 0,75A 1,1A 1,5A 2A 2,6A 3A 6V 8V 13.2V 15V 24V 30V

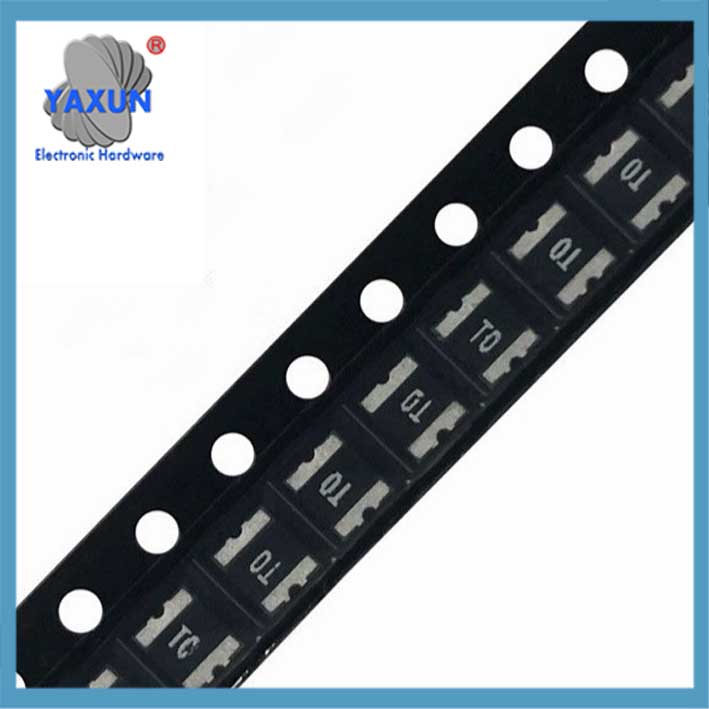

Perlindungan Arus Lebih Permukaan Gunung PPTC Sekering yang Dapat Disetel Ulang 6V 30V 33V 60V SMD

Perlindungan arus berlebih:
Ketika arus melebihi nilai pengenal sekering mengalir, materi PPTC memanas, menyebabkan resistensinya meningkat. Peningkatan resistensi ini mengurangi aliran arus, mencegah kerusakan pada sirkuit.

Reset Otomatis:
Setelah kesalahan dihilangkan dan sekring menjadi dingin, resistensinya berkurang, memungkinkan aliran arus normal dilanjutkan.

Fitur dan Manfaat Utama:
Menyetel Ulang Sendiri:
Kemampuan untuk mengatur ulang secara otomatis setelah terjadi kesalahan menjadikannya alternatif yang dapat digunakan kembali untuk sekering tradisional.

Perlindungan arus berlebih:
Melindungi sirkuit dari kerusakan akibat arus berlebih, sirkuit pendek, atau terlalu panas.

Menghemat Ruang:
Kemasan SMD memungkinkan integrasi ke dalam perangkat elektronik kompak.
Beragam Aplikasi:
Ditemukan di berbagai perangkat, termasuk komputer, ponsel, peralatan medis, dan elektronik otomotif.

Contoh:
Bayangkan situasi di mana port USB di laptop mengalami korsleting secara tidak sengaja. Sekering yang dapat disetel ulang pada saluran listrik USB akan mendeteksi arus berlebih dan meningkatkan resistansinya, membatasi arus dan mencegah kerusakan pada catu daya laptop dan komponen lainnya. Setelah short dihapus, sekring akan disetel ulang, dan port USB akan siap digunakan kembali.
