Termistor PTC Perlindungan Arus Berlebih

Ikhtisar Produk
Perlindungan arus berlebih Termistor PTC adalah komponen pelindung yang secara otomatis melindungi terhadap suhu dan arus abnormal, dan umumnya dikenal sebagai “sekering yang dapat disetel ulang” atau “10,000-sekering waktu.” Mereka menggantikan sekering tradisional dan banyak digunakan untuk perlindungan arus berlebih dan panas berlebih pada motor, transformator, mengalihkan pasokan listrik, sirkuit elektronik, dan aplikasi lainnya. Termistor PTC perlindungan arus berlebih mengurangi arus sisa dengan membatasi disipasi daya di seluruh rangkaian melalui perubahan resistansi secara tiba-tiba.. Sedangkan sekring tradisional tidak dapat diatur ulang secara otomatis setelah sirkuit putus, proteksi arus lebih termistor PTC kembali ke kondisi praproteksi setelah kesalahan dihilangkan. Jika kesalahan terjadi kembali, mereka dapat melanjutkan fungsi perlindungan arus berlebih dan panas berlebih.

Saat memilih termistor PTC proteksi arus lebih sebagai komponen proteksi arus lebih dan panas berlebih, pertama-tama tentukan arus operasi normal maksimum rangkaian (arus non-operasi termistor PTC) dan suhu lingkungan maksimum di lokasi pemasangan termistor PTC (selama pengoperasian normal). Berikutnya, pertimbangkan arus proteksi (YAITU., arus trip dari termistor PTC proteksi arus lebih), tegangan operasi maksimum, dan resistansi daya nol terukur. Faktor-faktor seperti dimensi komponen juga harus dipertimbangkan. Gambar berikut menunjukkan hubungan antara suhu pengoperasian sekitar, arus non-tripping, dan arus tersandung.

Termistor PTC untuk proteksi arus lebih

Disk Perlindungan Arus Berlebih Termistor PTC 0R30 24V 1.8A 120C menggantikan Siemens

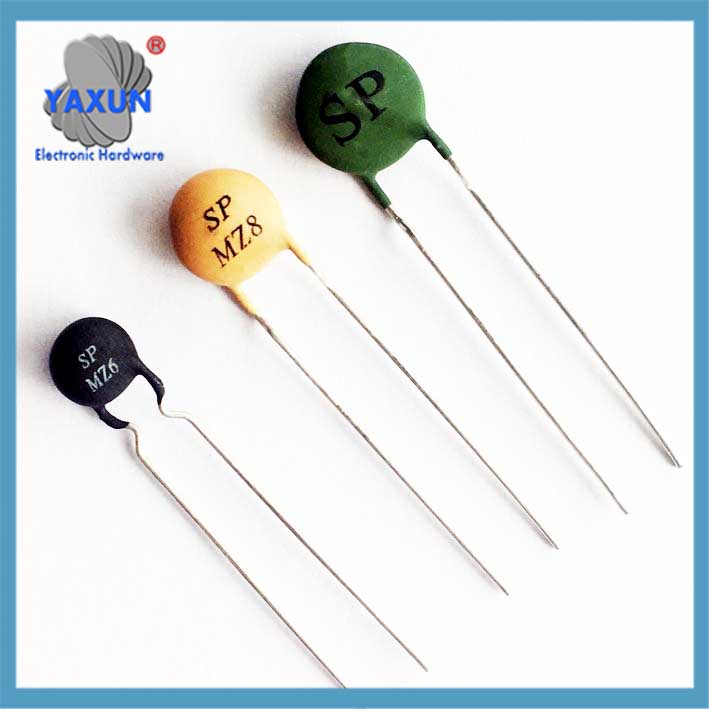

1000V Termistor PTC MZ8, 100 200R 75 Derajat, 1KV, Perlindungan arus berlebih, Keramik Tahan Lama

Prinsip Penerapan
Saat sirkuit beroperasi normal, arus yang mengalir melalui termistor PTC proteksi arus lebih kurang dari arus pengenal. Termistor PTC mempertahankan resistansi rendah dan tidak mempengaruhi pengoperasian normal sirkuit yang dilindungi. Ketika terjadi gangguan rangkaian dan arus secara signifikan melebihi arus pengenal, termistor PTC tiba-tiba memanas, dengan asumsi keadaan resistensi tinggi, menempatkan sirkuit secara relatif “mati” negara dan dengan demikian melindunginya dari kerusakan. Setelah kesalahan teratasi, termistor PTC secara otomatis kembali ke keadaan resistansi rendah, dan sirkuit kembali beroperasi normal.

Angka 2 menunjukkan kurva karakteristik volt-ampere dan kurva beban rangkaian selama operasi normal. Dari titik A ke titik B, tegangan yang diterapkan ke termistor PTC secara bertahap meningkat, dan arus yang mengalir melaluinya juga meningkat secara linier, menunjukkan bahwa resistensi termistor PTC pada dasarnya tidak berubah, tetap dalam keadaan resistansi rendah. Dari titik B ke titik E, tegangannya meningkat secara bertahap, dan resistansi termistor PTC meningkat pesat karena timbulnya panas. Arus yang mengalir melaluinya juga berkurang dengan cepat, menunjukkan bahwa termistor PTC telah memasuki kondisi proteksinya. Jika kurva beban normal berada di bawah titik B, termistor PTC tidak akan memasuki kondisi perlindungannya.

Umumnya, ada tiga jenis proteksi arus lebih dan suhu berlebih:

1. Arus lebih saat ini (Angka 3): RL1 adalah kurva beban selama operasi normal. Ketika resistansi beban berkurang, seperti ketika saluran transformator mengalami hubungan pendek, kurva beban berubah dari RL1 ke RL2, melebihi poin B, dan termistor PTC memasuki kondisi proteksinya.

2. Tegangan lebih arus (Angka 4): Ketika tegangan catu daya meningkat, seperti ketika saluran listrik 220V tiba-tiba naik menjadi 380V, kurva beban berubah dari RL1 ke RL2, melebihi poin B, dan termistor PTC memasuki kondisi proteksinya.

3. Menjadi terlalu panas (Angka 5): Ketika suhu lingkungan naik melebihi batas tertentu, kurva karakteristik volt-ampere termistor PTC berubah dari A-B-E ke A-B1-F. Ketika kurva beban RL melebihi titik B1, termistor PTC memasuki mode proteksi.

Diagram Rangkaian Proteksi Arus Berlebih

Model	Nilai Resistensi R25(Oh) ±25%	Arus Non-operasi Int(mA)		Operasi Saat Ini @25℃ Dia(mA)	Tegangan Operasi Maksimum Vmaks(A)	Arus Maksimum maksimal(A)	Suhu Curie Tc(℃)	Ukuran (mm)
Model	Nilai Resistensi R25(Oh) ±25%	@25℃	@60℃	Operasi Saat Ini @25℃ Dia(mA)	Tegangan Operasi Maksimum Vmaks(A)	Arus Maksimum maksimal(A)	Suhu Curie Tc(℃)	Dmaks	Tmaks	Fd
MZ11-20P3R7H265	3.7	530	430	1050	265	4.3	120(P)	22.0	5.0	0.6
MZ11-16P6R0H265	6.0	390	300	780	265	3.1		17.5	5.0	0.6
MZ11-16P7R0H265	7.0	350	280	700	265	3.1		17.5	5.0	0.6
MZ11-13P10RH265	10	260	200	520	265	1.8		14.0	5.0	0.6
MZ11-13P12RH265	12	225	180	450	265	1.8		14.0	5.0	0.6
MZ11-12P10RH265	10	250	200	500	265	1.8		13.5	5.0	0.6
MZ11-10P15RH265	15	180	140	350	265	1.2		11.0	5.0	0.6
MZ11-10P39RH265	39	130	100	250	265	1.2		11.0	5.0	0.6
MZ11-08P15RH265	15	150	120	300	265	0.8		9.0	5.0	0.6
MZ11-08P25RH265	25	130	100	250	265	0.8		9.0	5.0	0.6
MZ11-08P35RH265	35	115	90	225	265	0.8		9.0	5.0	0.6
MZ11-08P45RH265	45	105	80	220	265	0.8		9.0	5.0	0.6
MZ11-08P55RH265	55	90	70	180	265	0.8		9.0	5.0	0.6
MZ11-07P82RH265	82	70	50	140	265	0.6		8.0	5.0	0.6
MZ11-07P56RH265	56	90	60	175	265	0.6		8.0	5.0	0.6
MZ11-06P33RH265	33	110	85	220	265	0.4		7.0	5.0	0.6
MZ11-05P70RH265	70	65	50	130	265	0.3		6.5	5.0	0.6
MZ11-05P85RH265	85	60	45	120	265	0.3		6.5	5.0	0.6
MZ11-05P39RH265	39	80	65	160	265	0.2		6.5	5.0	0.6
MZ11-05P121H265	120	45	35	90	265	0.3		6.5	5.0	0.6
MZ11-05P181H265	180	40	30	80	265	0.3		6.5	5.0	0.6
MZ11-04P70RH265	70	50	40	100	265	0.2		5.5	5.0	0.6
MZ11-04P121H265	120	40	30	80	265	0.2		5.5	5.0	0.6
MZ11-03P151H265	150	40	30	75	265	0.2		4.5	5.0	0.5
MZ11-10N12RH265	12	170	130	340	265	1.2	100(N)	11.0	5.0	0.6
MZ11-10N18RH265	18	145	110	290	265	1.2		11.0	5.0	0.6
MZ11-10N22RH265	22	125	90	250	265	1.2		11.0	5.0	0.6
MZ11-07N22RH265	22	120	90	225	265	0.5		8.0	5.0	0.6
MZ11-05N151H265	150	38	30	80	265	0.3		6.5	5.0	0.6
MZ11-05N301H265	300	27	20	55	265	0.3		6.5	5.0	0.6
MZ11-05N601H265	600	20	15	40	265	0.2		6.5	5.0	0.6
MZ11-05N102H265	1000	15	12	30	265	0.2		6.5	5.0	0.6
MZ11-04N151H265	150	36	28	80	265	0.3		5.5	5.0	0.6
MZ11-03N151H265	150	33	25	65	265	0.2		4.5	5.0	0.5
MZ11-03N101H265	100	40	30	80	265	0.2		4.5	5.0	0.5
MZ11-03N70RH265	70	45	35	90	265	0.1		4.5	5.0	0.5
MZ11-08M12RH265	12	120	70	220	265	0.8	80(M)	9.0	5.0	0.6
MZ11-08M25RH265	25	85	50	170	265	0.8		9.0	5.0	0.6
MZ11-08M35RH265	35	80	50	150	265	0.8		9.0	5.0	0.6
MZ11-08M50RH265	50	60	40	120	265	1.0		9.0	5.0	0.6
MZ11-07M101H265	100	50	30	100	265	0.6		8.0	5.0	0.6
MZ11-05M70RH265	70	50	30	100	265	0.3		6.5	5.0	0.6
MZ11-05M121H265	120	30	20	60	265	0.3		6.5	5.0	0.6
MZ11-03M101H265	100	25	18	55	265	0.2		4.5	5.0	0.5
MZ11-03M151H265	150	22	15	45	265	0.2		4.5	5.0	0.5

Model	Nilai Resistensi R25(Oh) ±25%	Arus Non-operasi Int(mA)		Operasi Saat Ini @25℃ Dia(mA)	Tegangan Operasi Maksimum Vmaks(A)	Arus Maksimum maksimal(A)	Suhu Curie Tc(℃)	Ukuran (mm)
Model	Nilai Resistensi R25(Oh) ±25%	@25℃	@60℃	Operasi Saat Ini @25℃ Dia(mA)	Tegangan Operasi Maksimum Vmaks(A)	Arus Maksimum maksimal(A)	Suhu Curie Tc(℃)	Dmaks	Tmaks	Fd
MZ12-20P2R6H140	2.6	650	500	1300	140	4.3	120(P)	22.0	5.0	0.6
MZ12-16P4R7H140	4.7	425	330	850	140	3.1		17.5	5.0	0.6
MZ12-16P5R6H140	5.6	400	310	800	140	3.1		17.5	5.0	0.6
MZ12-13P6R8H140	6.8	325	250	650	140	1.8		14.0	5.0	0.6
MZ12-12P5R6H140	5.6	325	250	650	140	1.8		13.5	5.0	0.6
MZ12-12P6R8H140	6.8	300	230	600	140	1.8		13.5	5.0	0.6
MZ12-10P10RH140	10	225	170	450	140	1.2		11.0	5.0	0.6
MZ12-10P6R8H140	6.8	275	200	550	140	1.2		11.0	5.0	0.6
MZ12-08P22RH140	22	135	110	270	140	0.8		9.0	5.0	0.6
MZ12-06P25RH140	25	125	90	250	140	0.5		7.0	5.0	0.6
MZ12-05P33RH140	33	90	70	175	140	0.3		6.5	5.0	0.6
MZ12-16R2R1H140	2.1	710	570	1420	140	3.1	140(R)	17.5	5.0	0.6
MZ12-13R3R8H140	3.8	500	400	1000	140	1.8		14.0	5.0	0.6
MZ12-10R15RH140	15	210	170	420	140	1.2		11.0	5.0	0.6
MZ12-10R6R7H140	6.7	300	230	600	140	1.2		11.0	5.0	0.6
MZ12-10R10RH140	10	250	200	500	140	1.2		11.0	5.0	0.6

Model	Nilai Resistensi R25(Oh) ±25%	Arus Non-operasi Int(mA)		Operasi Saat Ini @25℃ Dia(mA)	Tegangan Operasi Maksimum Vmaks(A)	Arus Maksimum maksimal(A)	Suhu Curie Tc(℃)	Ukuran (mm)
Model	Nilai Resistensi R25(Oh) ±25%	@25℃	@60℃	Operasi Saat Ini @25℃ Dia(mA)	Tegangan Operasi Maksimum Vmaks(A)	Arus Maksimum maksimal(A)	Suhu Curie Tc(℃)	Dmaks	Tmaks	Fd
MZ13-10R1R8H30	1.8	650	550	1300	30	4.3	140(R)	11.0	4.0	0.6
MZ13-08R1R8H30	1.8	600	500	1100	30	3.0	140(R)	9.0	4.0	0.6
MZ13-12P1R2H30	1.2	750	600	1500	30	5.5	120(P)	13.5	4.0	0.6
MZ13-12P1R8H30	1.8	500	430	1000	30	5.5		13.5	4.0	0.6
MZ13-10P2R7H30	2.7	380	320	700	30	4.3		11.0	4.0	0.6
MZ13-08P1R8H30	1.8	550	450	1000	30	3.0		9.0	4.0	0.6
MZ13-08P4R2H30	4.2	280	230	560	30	3.0		9.0	4.0	0.6
MZ13-05P10RH30	10	170	140	340	30	1.0		6.5	4.0	0.6
MZ14-16P2R3H60	2.3	550	450	1100	60	8.0		17.5	4.0	0.6
MZ14-12P3R7H60	3.7	380	320	750	60	5.5		13.5	4.0	0.6
MZ14-10P5R6H60	5.6	300	250	600	60	4.3		11.0	4.0	0.6
MZ14-08P9R4H60	9.4	180	150	360	60	3.0		9.0	4.0	0.6
MZ14-05P25RH60	25	100	85	200	60	1.0		6.5	4.0	0.6
MZ14-03P55RH60	55	60	50	120	60	0.7		4.5	4.0	0.5
MZ14-08M4R7H60	4.7	180	120	360	60	3.0	80(M)	9.0	4.0	0.6

Model	Nilai Resistensi R25(Oh) ±25%	Arus Non-operasi Int(mA)		Operasi Saat Ini @25℃ Dia(mA)	Tegangan Operasi Maksimum Vmaks(A)	Arus Maksimum maksimal(A)	Suhu Curie Tc(℃)	Ukuran (mm)
Model	Nilai Resistensi R25(Oh) ±25%	@25℃	@60℃	Operasi Saat Ini @25℃ Dia(mA)	Tegangan Operasi Maksimum Vmaks(A)	Arus Maksimum maksimal(A)	Suhu Curie Tc(℃)	Dmaks	Tmaks	Fd
MZ15-10R1R2H15	1.2	850	700	1550	15	4.3	140(R)	11.0	4.0	0.6
MZ15-08R1R0H15	1.0	850	700	1500	15	3.0		9.0	4.0	0.6
MZ15-08R1R8H15	1.8	600	500	1100	15	3.0		9.0	4.0	0.6
MZ15-07R1R0H15	1.0	750	600	1350	15	2.5		8.0	4.0	0.6
MZ15-07R1R2H15	1.2	650	550	1200	15	2.5		8.0	4.0	0.6
MZ15-05R4R6H15	4.6	350	300	680	15	1.0		6.5	4.0	0.6
MZ15-03R13RH15	13	180	150	350	15	0.7		4.5	4.0	0.5
MZ15-10P1R2H18	1.2	700	600	1400	18	4.3	120(P)	11.0	4.0	0.6
MZ15-08P1R0H18	1.0	650	550	1200	18	3.0		9.0	4.0	0.6
MZ15-08P1R8H18	1.8	550	450	1000	18	3.0		9.0	4.0	0.6
MZ15-05P4R6H18	4.6	300	250	580	18	1.0		6.5	4.0	0.6
MZ15-03P13RH18	13	145	120	280	18	0.7

Parameter Model

Termistor PTC Tujuan Umum untuk Perlindungan Arus Berlebih

Diagram rangkaian proteksi arus lebih PTC

Panduan Pemilihan Termistor PTC untuk Proteksi Arus Berlebih

Parameter model termistor proteksi arus lebih PTC

1. Tegangan Operasi Maksimum
Ketika termistor PTC dihubungkan secara seri dalam suatu rangkaian, hanya sebagian kecil tegangan yang tersisa selama pengoperasian normal. Ketika termistor PTC aktif dan mengambil keadaan resistansi tinggi, itu harus menahan hampir seluruh tegangan catu daya. Karena itu, saat memilih termistor PTC, pastikan bahwa ia memiliki volume operasi maksimum yang cukup tinggitage, sekaligus memperhitungkan potensi fluktuasi tegangan catu daya.

2. Arus Non-operasi dan Arus Operasi
Untuk memastikan peralihan yang andal, arus operasi harus setidaknya dua kali arus non-operasi.
Karena suhu lingkungan secara signifikan mempengaruhi arus non-operasional dan arus operasi (lihat gambar di bawah ini), skenario terburuk harus dipertimbangkan. Arus non-operasional harus dipilih pada suhu lingkungan maksimum yang diijinkan, sedangkan arus pengoperasian harus dipilih pada suhu sekitar yang lebih rendah.

3. Arus Maksimum yang Diijinkan pada Tegangan Operasi Maksimum
Ketika termistor PTC diperlukan untuk menjalankan fungsi pelindung, periksa sirkuit untuk kondisi yang dapat menghasilkan arus melebihi nilai maksimum yang diijinkan. Hal ini umumnya mengacu pada situasi di mana terdapat risiko korsleting. Lembar data menentukan nilai maksimum saat ini. Melebihi nilai ini dapat merusak atau merusak termistor PTC sebelum waktunya.

4. Peralihan Suhu (Suhu Curie)
Kami menawarkan komponen proteksi arus berlebih dengan suhu Curie 80°C, 100° C., 120° C., dan 140°C. Arus non-operasional tergantung pada suhu Curie dan diameter chip termistor PTC. Untuk mengurangi biaya, komponen dengan suhu Curie tinggi dan dimensi kecil harus dipilih. Lebih-lebih lagi, Pertimbangan harus diberikan apakah suhu permukaan termistor PTC yang tinggi dapat menyebabkan efek samping yang tidak diinginkan pada rangkaian. Umumnya, suhu Curie harus melebihi suhu pengoperasian lingkungan maksimum sebesar 20 hingga 40°C.

5. Dampak Lingkungan

Saat terkena bahan kimia atau saat menggunakan senyawa atau bahan pengisi pot, kehati-hatian yang ekstrim harus dilakukan. Hal ini dapat mengurangi efektivitas termistor PTC karena berkurangnya keramik barium titanat. Perubahan konduktivitas termal yang disebabkan oleh pot juga dapat menyebabkan panas berlebih dan kerusakan lokal.

Lampiran: Contoh Pemilihan Termistor PTC untuk Proteksi Arus Lebih Transformator Daya

Sebuah transformator daya mempunyai tegangan primer 220V, tegangan sekunder 16V, dan arus sekunder 1,5A. Selama kondisi arus lebih sekunder, arus primer sekitar 350mA, dan perlindungan harus diaktifkan di dalam 10 menit. Suhu pengoperasian trafo berkisar antara -10°C hingga 40°C, dengan kenaikan suhu 15°C hingga 20°C selama pengoperasian normal. Termistor PTC dipasang dekat dengan trafo. Silakan pilih termistor PTC untuk perlindungan utama.

1. Tentukan Tegangan Operasi Maksimum

Tegangan operasi trafo adalah 220V. Mengingat fluktuasi pasokan listrik, tegangan operasi maksimum harus 220V x (1 + 20%) = 264V.

Tegangan operasi maksimum termistor PTC adalah 265V.

2. Tentukan Arus Non-operasi

Perhitungan dan pengukuran menunjukkan bahwa arus primer transformator adalah 125mA selama operasi normal. Mengingat suhu lingkungan di lokasi pemasangan termistor PTC bisa mencapai 60°C, arus non-operasional pada 60°C harus 130-140mA.

3. Menentukan Arus Operasi

Mengingat suhu lingkungan di lokasi pemasangan termistor PTC bisa mencapai -10°C atau 25°C, arus pengoperasian harus 340-350mA pada -10°C atau 25°C, dengan waktu pengoperasian kurang lebih 5 menit.

4. Menentukan Nilai Resistor Daya Nol R25

Ketika termistor PTC dihubungkan secara seri dengan primer, penurunan tegangan yang dihasilkan harus diminimalkan. Pembangkitan panas termistor PTC juga harus diminimalkan. Umumnya, penurunan tegangan termistor PTC harus kurang dari 1% dari total pasokan listrik. R25 dihitung sebagai berikut:

220V× 1% 0,125A = 17,6Ω

5. Menentukan Arus Maksimum

Menurut pengukuran sebenarnya, ketika sekunder transformator dihubung pendek, arus primer bisa mencapai 500mA. Mengingat peningkatan arus yang mengalir melalui kumparan primer ketika terjadi korsleting parsial, arus maksimum termistor PTC harus di atas 1A.

6. Tentukan Suhu dan Dimensi Curie
Mengingat suhu lingkungan di lokasi pemasangan termistor PTC bisa mencapai 60°C, tambahkan 40°C ke nilai ini saat memilih suhu Curie, menghasilkan suhu Curie 100°C. Namun, mempertimbangkan biaya dan fakta bahwa termistor PTC tidak dipasang di dalam belitan transformator, suhu permukaannya yang lebih tinggi tidak akan berdampak buruk pada transformator, sehingga suhu Curie 120°C dapat dipilih. Hal ini memungkinkan diameter termistor PTC dikurangi, mengurangi biaya.

7. Tentukan Model termistor PTC
Berdasarkan persyaratan di atas, setelah berkonsultasi dengan lembar spesifikasi perusahaan kami, kami memilih MZ11-10P15RH265. Yaitu: tegangan operasi maksimum 265V, diberi nilai resistansi daya nol 15Ω ± 25%, arus non-operasi 140 mA, arus operasi 350 mA, arus maksimum 1.2A, Suhu Curie 120°C, dan ukuran maksimum ø11.0mm.

Mode Kegagalan PTC
Ada dua indikator utama untuk mengukur keandalan termistor PTC:

A. Kapasitas Penahan Tegangan: Melebihi tegangan yang ditentukan dapat menyebabkan termistor PTC mengalami korsleting dan rusak. Menerapkan tegangan tinggi menghilangkan produk dengan kapasitas menahan tegangan rendah, memastikan bahwa termistor PTC aman di bawah tegangan operasi maksimum (Vmaks).
B. Kapasitas Penahan Saat Ini: Melebihi arus yang ditentukan atau jumlah siklus peralihan dapat menyebabkan termistor PTC menunjukkan keadaan resistansi tinggi yang tidak dapat diubah dan gagal.. Pengujian cyclic on-off tidak dapat sepenuhnya menghilangkan kegagalan dini.

Dalam kondisi operasi tertentu, termistor PTC menunjukkan keadaan resistansi tinggi setelah kegagalan. Penerapan tegangan jangka panjang ke termistor PTC (umumnya lebih besar dari 1000 jam) menghasilkan peningkatan minimal resistensi pada suhu kamar. Peningkatan ini lebih nyata pada elemen pemanas PTC dengan suhu Curie melebihi 200°C. Selain elemen pemanas PTC, penyebab utama kegagalan PTC adalah retak tegangan di bagian tengah keramik selama peralihan. Selama pengoperasian termistor PTC, distribusi suhu yang tidak merata, resistivitas, medan listrik, dan kepadatan daya dalam keramik PTC menyebabkan tekanan tinggi di bagian tengahnya, mengakibatkan delaminasi dan retak.
