Perlindungan arus berlebih | 5×20 6×30 sekering kartrid mm

Sekring listrik proteksi arus lebih adalah alat proteksi rangkaian yang memutus arus abnormal melalui mekanisme sekring. Fungsi intinya adalah untuk melakukan sekring ketika arus melebihi nilai pengenal untuk melindungi peralatan back-end. Berikut penjelasan detail mengenai klasifikasi dan ciri-cirinya:

6×30 perangkat perlindungan arus lebih sekering keramik

5×20 perangkat perlindungan arus lebih sekering kaca

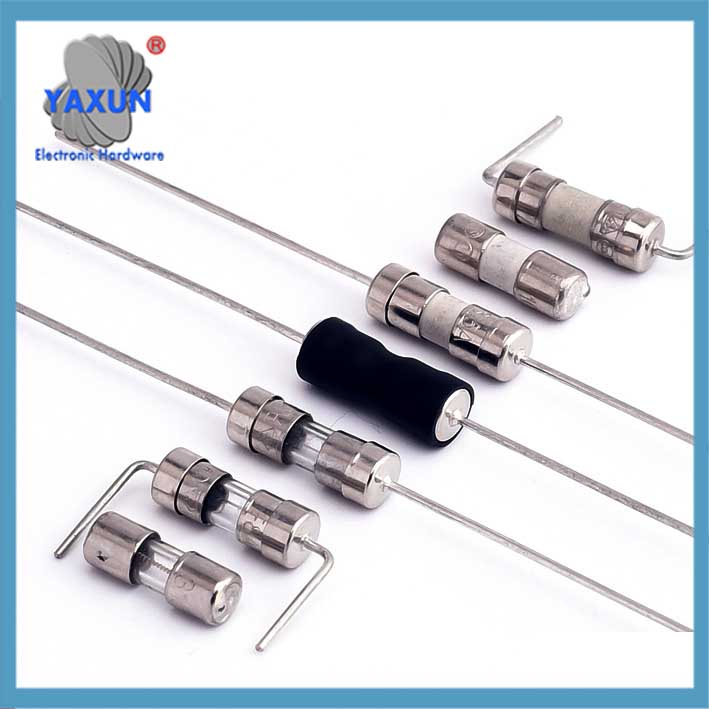

3.6×10 mm Kartrid Sekering untuk proteksi arus berlebih

Sekring jenis sekering tradisional
‌Prinsip kerja‌:
Ketika arus melebihi batas, lelehan logam meleleh karena efek panas Joule dan memutus rangkaian, yang merupakan perangkat perlindungan satu kali. Waktu respons umumnya dalam milidetik, dan perlindungan hubung singkat memerlukan peleburan yang cepat (seperti waktu sekering sekering tabung kaca ≤40ms) ‌. Tautan yang Dapat Melebur:
Sekering berisi yang kecil, kawat atau strip konduktif (tautan yang dapat melebur) dirancang untuk meleleh atau menguap ketika arus yang mengalir melaluinya melebihi kapasitas pengenalnya.
Perlindungan arus berlebih:
Tindakan peleburan ini membuka sirkuit, mengganggu aliran listrik dan mencegah kerusakan lebih lanjut.
Sekali Pakai:
Sekering dirancang untuk sekali pakai dan harus diganti setelah memutus sirkuit.

Keandalan: Sekering dikenal karena keandalannya dalam memutus arus lebih.
Efektivitas biaya: Mereka umumnya tidak mahal dibandingkan dengan perangkat proteksi arus lebih lainnya.
Kesederhanaan: Desainnya sederhana, membuatnya mudah untuk dipahami dan digunakan.
Variasi: Sekering tersedia dalam berbagai ukuran, bentuk, dan peringkat saat ini agar sesuai dengan aplikasi yang berbeda.
Jenis: Sekering dikategorikan ke dalam kelas yang berbeda (misalnya, L, RK1, RK5, T, J, CC, dll.) untuk mengatasi skenario arus berlebih dan persyaratan kinerja tertentu.

‌Jenis dan Struktur‌ ‌Jenis plug-in‌: biasa digunakan pada sirkuit otomotif, saat ini 1-120A, dibagi menjadi empat spesifikasi dari ultra-kecil hingga besar.
‌Tipe SMD‌: kemasan SMD, cocok untuk PCB kepadatan tinggi, mengandung media pemadam busur pasir kuarsa.
‌Jenis tabung kaca‌: cangkang transparan nyaman untuk mengamati status sekering, saat ini 0,5-80A.

‌Parameter utama‌ ‌Nilai arus/tegangan‌: seperti tipe slow-break 250V/10A, itu perlu diturunkan menurut 75% (standar UL) atau 90% (standar IEC) dari arus sebenarnya.
‌Karakteristik yang menyatu‌: tipe istirahat cepat (anti-korsleting) dan tipe slow-break (anti-lonjakan).

Kapan sekering digunakan?
Sirkuit cabang:
Sekering biasanya digunakan dalam sistem kelistrikan rumah tangga dan komersial untuk melindungi sirkuit individual.
Perlindungan peralatan:
Mereka dapat digunakan untuk melindungi komponen tertentu di dalam perangkat, seperti transformator atau papan sirkuit.
Penundaan waktu dan tindakan cepat:
Sekering dapat dirancang untuk aplikasi waktu tunda (misalnya, untuk beban induktif dengan arus masuk yang tinggi) atau aplikasi yang bertindak cepat (misalnya, untuk beban resistif).

Sekering yang dapat disetel ulang sendiri (PPTC) ‌Mekanisme aksi‌
Terbuat dari polimer molekul tinggi dan partikel konduktif, resin mengembang karena panas ketika terjadi arus berlebih, menghalangi jalan, dan mendinginkan untuk memulihkan resistansi rendah setelah kesalahan dihilangkan‌1011. Kecepatan respon berbanding terbalik dengan intensitas arus (seperti 0805 paket perlindungan tingkat kedua)‌.

‌Dibandingkan dengan sekering tradisional‌

Contoh Skenario Arus Berlebih:
Sirkuit pendek:
Ketika dua atau lebih konduktor bersentuhan langsung, menciptakan jalur resistansi rendah untuk arus, terjadi hubungan pendek.
Kelebihan beban:
Ketika suatu rangkaian dikenai arus yang lebih tinggi dari kapasitasnya untuk jangka waktu yang lama, itu dianggap kelebihan beban.
Kesalahan tanah:
Ketika listrik mengalir dari kabel hidup ke tanah (bumi), itu disebut kesalahan tanah.
Kesalahan busur:
Ini adalah pelepasan listrik berbahaya yang dapat terjadi pada kabel atau komponen listrik.
Keterbatasan:
Penggantian: Sekring perlu diganti setelah putus, yang mungkin tidak nyaman.
Tidak dapat diatur ulang: Berbeda dengan pemutus arus, sekering tidak dapat diatur ulang dan digunakan kembali.
Mungkin tidak tepat: Sekering mungkin tidak menawarkan tingkat presisi yang sama dalam memutus arus seperti beberapa pemutus sirkuit.
Kesimpulannya, sekering adalah bagian penting dari keselamatan listrik, menyediakan cara yang andal dan hemat biaya untuk melindungi sirkuit dan peralatan dari bahaya arus lebih.
