Sensor Suhu NTC untuk Manajemen Baterai

Dalam Sistem Manajemen Baterai (BMS), NTC (Koefisien Suhu Negatif) sensor suhu berfungsi sebagai komponen inti untuk mencapai pemantauan suhu dan manajemen termal yang tepat. Ditandai dengan sensitivitasnya yang tinggi, biaya rendah, dan ukuran kompak, mereka merupakan garis pertahanan penting untuk menjaga keamanan baterai, pertunjukan, dan umur panjang.

Sensor Suhu NTC Baterai Penyimpanan Energi CCS Energi Baru

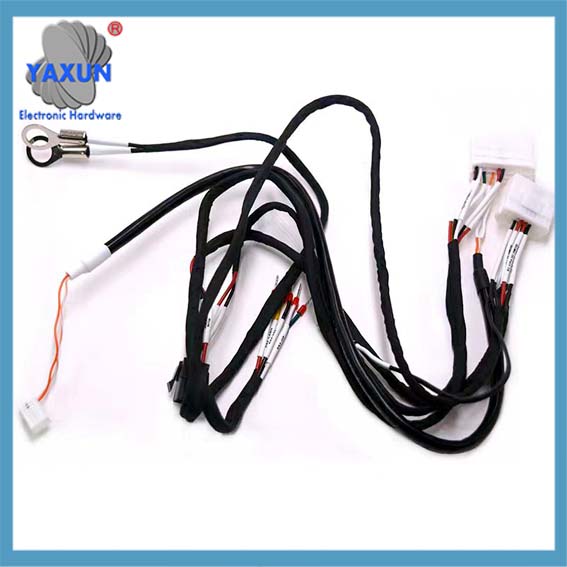

Tegangan Baterai & Terminal Harness Penginderaan Suhu — Sensor Suhu

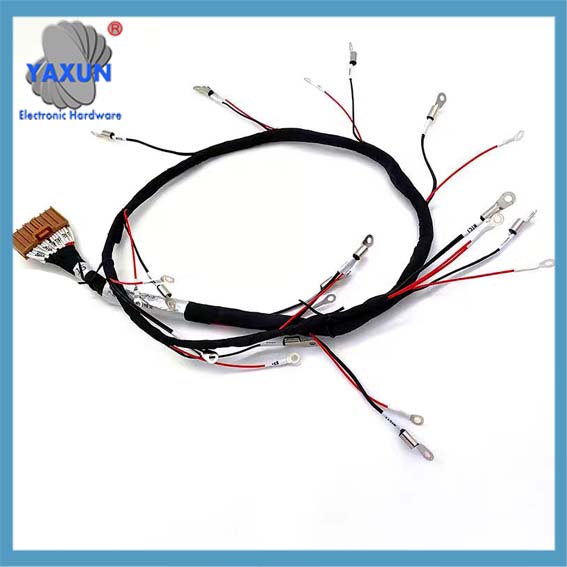

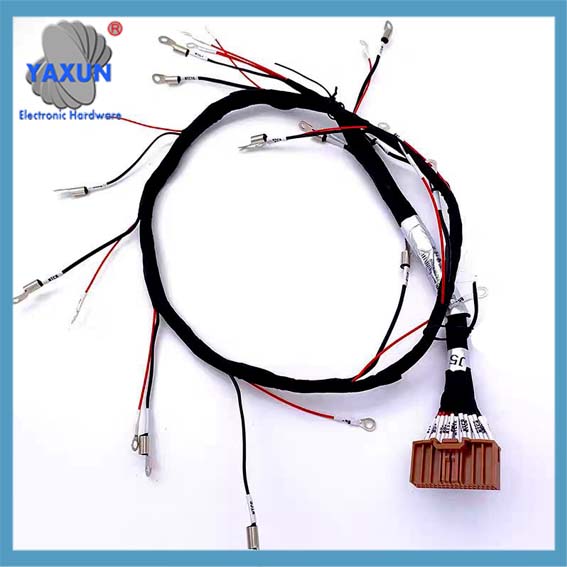

Sensor Suhu NTC dan PT100 — Terminal Harness Penginderaan Suhu Baterai

Diagram di bawah mengilustrasikan peran penting dan alur kerja operasional sensor NTC dalam BMS:
diagram alur TD
subgraf A [Lapisan Pemantauan Suhu]
A1[Penerapan Sensor NTC<saudara>(Sel/Modul/Busbar)]
akhir

subgraf B [Lapisan Kontrol BMS]
B1[Pengontrol Utama BMS]
akhir

subgraf C [Lapisan Eksekusi Manajemen Termal]
C1[Sistem Pendingin Cair/Udara]
C2[Kontrol Pengisian/Pengosongan]
C3[Relai Tegangan Tinggi]
akhir

A1 — “Data Suhu Waktu Nyata” –> B1

B1 — “Perintah Kontrol” –> C1
B1 — “Perintah Kontrol” –> C2
B1 — “Perintah Kontrol” –> C3

C1 — “Jalankan Pendinginan/Pemanasan” –> A1

🎯 Fungsi Inti: Logika Interoperabilitas dengan BMS
Sensor NTC bertanggung jawab untuk mengumpulkan data suhu, sementara BMS memanfaatkan data ini untuk membuat keputusan cerdas, sehingga membangun sistem kontrol loop tertutup:

Mempertahankan Kondisi Pengoperasian Optimal (25–35°C): BMS menginstruksikan sistem pendingin/pemanas untuk beroperasi pada daya rendah, memastikan baterai berfungsi dalam kisaran suhu optimal untuk menjaga efisiensi pengisian/pengosongan dan siklus hidup.

Pengaturan Suhu Sedang (35–45°C): Saat suhu meningkat, BMS secara proaktif meningkatkan daya pembuangan panas dan mengurangi laju pengisian daya untuk mencegah peningkatan suhu yang mempercepat degradasi baterai.

Perlindungan Suhu Tinggi (45–65°C ke atas): Jika suhu melebihi ambang batas keamanan (misalnya, 60° C.), BMS memicu alarm dan membatasi daya pelepasan; jika melebihi batas kritis (misalnya, 65° C.), itu segera memutus sirkuit tegangan tinggi untuk mencegah pelarian termal.

Pemanasan Awal Suhu Rendah (≤10°C): BMS mengaktifkan sistem pemanas; pengoperasian pengisian dan pengosongan normal dilanjutkan hanya setelah suhu baterai naik kembali ke kisaran aman (misalnya, di atas 15°C), sehingga mencegah pelapisan litium yang disebabkan oleh pengisian suhu rendah, yang dapat merusak sel baterai.

📍 **Lokasi Penerapan Utama dan Kriteria Seleksi**
Sensor NTC ditempatkan secara strategis di beberapa lokasi penting dalam paket baterai untuk memungkinkan pemantauan suhu yang komprehensif.

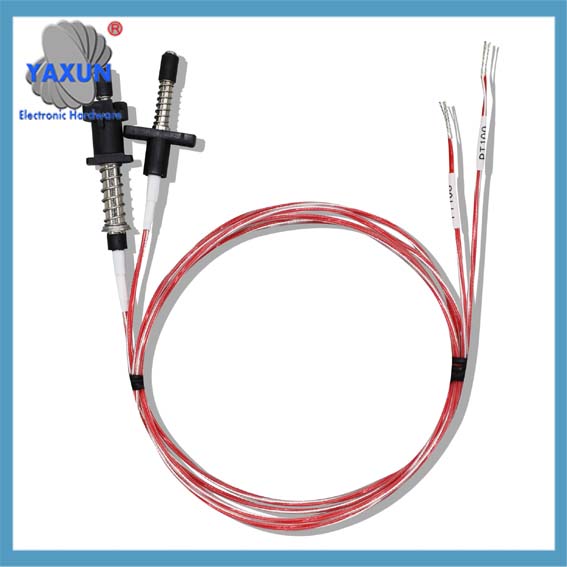

Probe Sensor Suhu PT1000 dan PT100 untuk Baterai Lithium

💡 **Strategi Pengoptimalan dan Teknologi Baru**
Seiring berkembangnya teknologi, penerapan sensor NTC dalam Sistem Manajemen Baterai (BMS) sedang menjalani optimasi berkelanjutan:

**Optimasi Penempatan Sensor:** Penelitian telah menunjukkan hal itu dengan memanfaatkan simulasi CFD dan optimasi algoritmik untuk menyempurnakan jumlah dan penempatan sensor, dimungkinkan untuk mengurangi jumlah sensor—misalnya, dari 40 hingga 20—tanpa mengorbankan keselamatan. Pendekatan ini secara efektif menurunkan biaya dan menyederhanakan tata letak rangkaian kabel. Lebih-lebih lagi, penempatan yang dioptimalkan seperti itu dapat mengurangi waktu pengisian cepat 15% dan meningkatkan hampir energi yang tersedia pada baterai 20% di lingkungan bersuhu rendah, dengan demikian secara meyakinkan memvalidasi keunggulan a “ramping namun presisi” strategi penyebaran.

**Desain Terintegrasi:** Sensor NTC semakin banyak ditanamkan secara langsung ke dalam Sistem Penghubung Sel (CCS) busbar terintegrasi, di mana mereka terintegrasi di sepanjang jalur penginderaan tegangan dan arus. Desain ini tidak hanya meningkatkan kepadatan integrasi paket baterai secara keseluruhan dan menghemat ruang, namun juga memungkinkan pemantauan sumber panas yang lebih tepat.

**Keandalan dan Miniaturisasi Tinggi:** Untuk memenuhi persyaratan tingkat otomotif, produsen telah memperkenalkan sensor NTC yang sangat andal—seperti seri NCU Murata—yang memiliki fitur tapak kira-kira 80% lebih kecil dari model sebelumnya, menjadikannya cocok untuk papan sirkuit terpadu kepadatan tinggi. Secara bersamaan, sensor yang disediakan oleh produsen seperti TE Connectivity menggunakan kemasan fluoroplastik yang tahan minyak dan tahan suhu tinggi, memungkinkannya bertahan dalam lingkungan pengoperasian keras yang terdapat pada motor listrik dan paket baterai.

**Pertimbangan Keamanan Fungsional:** Dalam desain BMS kelas atas, metode pengukuran yang berlebihan dan independen digunakan. Misalnya, dengan membandingkan pembacaan suhu yang diperoleh dari rangkaian pembagi tegangan NTC dengan pembacaan suhu dari jalur independen (seperti resistor berdarah), keakuratan data suhu dapat divalidasi silang, sehingga memenuhi persyaratan ASIL-D—tingkat integritas keselamatan fungsional tertinggi.

Singkatnya, Sensor suhu NTC berfungsi sebagai “ujung saraf” melalui mana BMS merasakan baterai “suhu tubuh.” Data pengukuran yang tepat dan strategi penerapan yang terus dioptimalkan sangat penting untuk mencapai manajemen termal yang efisien, memperpanjang umur baterai, dan mencegah pelarian termal.

Jika Anda tertarik dengan metode pemasangan khusus untuk sensor NTC pada jenis sel tertentu (misalnya, berbentuk silinder, prismatik, atau sel kantong), atau jika Anda ingin mempelajari detail desain sirkuit terkait, jangan ragu untuk memberi tahu saya.
