PTC termisztorok folyékony fűtéshez

A folyadékfűtéshez használt PTC termisztorok különösen alkalmasak a nagy biztonságot és hosszú élettartamot igénylő csúcskategóriás termékekhez. A PTC-k kiváló teljesítményt nyújtanak folyékony szigetelőelemként. A hagyományos elektromos vezetékes fűtőtestekhez képest, A folyékony fűtéshez használt PTC termisztorok szükségtelenné teszik a hőmérséklet-szabályozó rendszert, és költséghatékonyak is.
A folyadékfűtéshez használt PTC termisztor fűtőteljesítménye az üzemi körülményektől függően változik. A PTC hőelvezetési teljesítményének maximalizálása érdekében, a felmelegített folyadéknak jó keringésűnek vagy konvekciósnak kell lennie. A teljesítménysűrűség (fűtési teljesítmény/víz érintkezési terület) egy merülő fűtőelem körülbelül 6 W/cm² (25°C-os vízhőmérsékleten). A teljesítménysűrűség (fűtési teljesítmény/víz érintkezési terület) egy folyadékfűtő teljesítménye körülbelül 4-10 W/cm² (25°C-os vízhőmérsékleten). A magasabb vízhőmérséklet csökkenti a fűtési teljesítményt.
Minél magasabb a PTC folyékony termosztátos fűtőelem száraz égési hőmérséklete, annál nagyobb fűtőteljesítményt termel. Viszonylag alacsony költségű megoldás elérése érdekében, A PTC folyékony termosztátos fűtőtesteket általában 220-280°C száraz égési hőmérsékletre tervezték. Ha a száraz égetési hőmérsékletet csökkenteni kell, a PTC folyékony termosztátos fűtőtestek térfogatát vagy számát ennek megfelelően növelni kell az egyenértékű teljesítmény elérése érdekében.

Merülő folyadékfűtő PTC megjelenése és szerkezete

A PTC azonnali folyékony elektromos fűtőelem előnyei

PTC alkalmazástervezés folyékony folyékony fűtőberendezésekhez

Merülő folyadékfűtő PTC alkalmazástervezés

Merülő folyadékfűtő PTC alkalmazástervezés

Ez a merülő folyadékmelegítő egy folyadéktartályba van behelyezve, hogy a folyadékot állandó hőmérsékletre melegítse. PTC elem használata hőforrásként, gyors fűtést biztosít, állandó hőmérsékletű fűtés, önbeállító erő, magas hőátalakítási hatásfok, erős vízkőmentesítő tulajdonságok, és ellenáll a sérüléseknek még száraz égési körülmények között is. Széles körben használják különféle elektromos fűtőberendezésekben a háztartási gépiparban.

Merülő PTC folyadékfűtő műszaki jellemzői

Üzemi feszültség: 12-240V
Szigetelés ellenálló feszültség: >3750V, speciális szigetelési kezeléssel, biztonságos és megbízható
Felületi hőmérséklet: 100-250°C
Névleges teljesítmény: 50-500W
Teljesítménysűrűség: (Fűtési teljesítmény/víz érintkezési terület) Körülbelül 6 W/cm² (25 ° C -on)

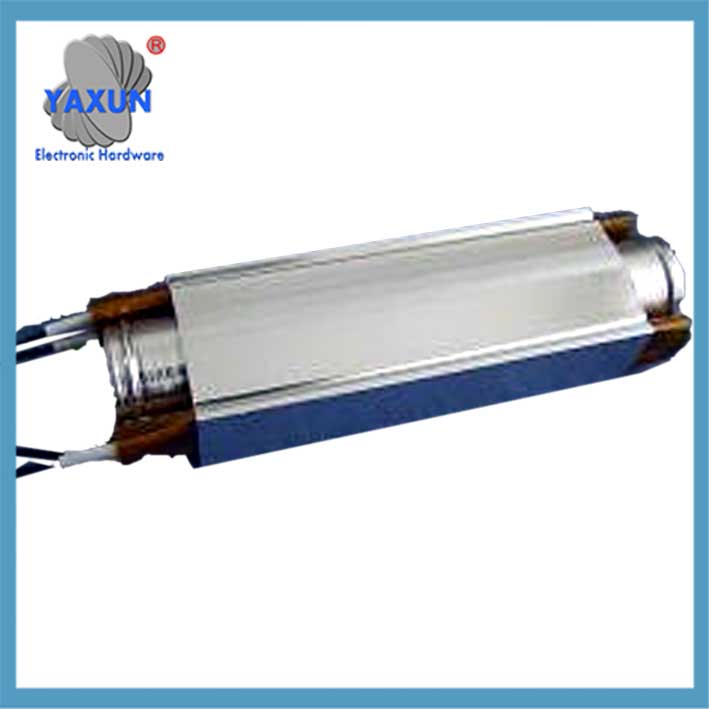

Egyoldalas PTC fűtés (Belső furat átmérője 13mm)
Kétoldalas PTC fűtés (Belső furat átmérője 20mm)

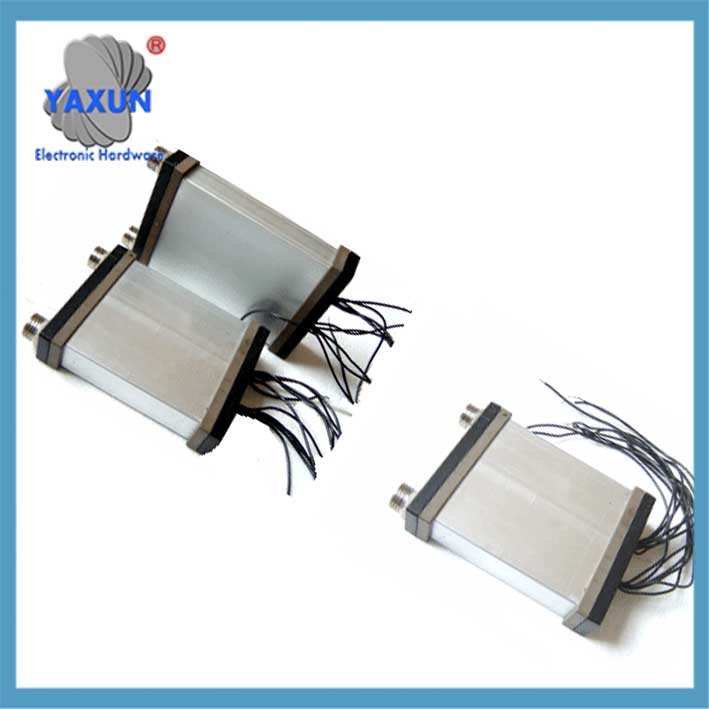

Azonnali PTC folyékony fűtésű fűtőelem külső szerkezete
Az azonnali PTC folyékony fűtésű fűtőelemek előnyei

1. Magas biztonsági tényező a víz-villamosság elválasztásának köszönhetően: Amikor a fűtőelem tehermentes, vagy a hőmérséklet-szabályozás meghibásodik, a PTC ellenállás gyorsan növekszik, amíg a teljesítmény 100 W alá csökken, kiküszöböli a száraz melegedés veszélyét.
2. Gyors fűtés: Azonnal felmelegszik, belül elérhető meleg vízzel 10 másodpercig. Ez kiküszöböli a hőveszteséget és energiát takarít meg. 3. Kompakt mérete és könnyű súlya alkalmassá teszi ultravékony elektromos vízmelegítők fejlesztésére, lépést tartani a trenddel.
4. Nincs nyílt láng, nincs méretezés, És hosszú élet.
5. Erős feszültség alkalmazkodóképesség: A PTC teljes mértékben alkalmazkodik a belső feszültségingadozásokhoz 25% a névleges feszültségről, a hatalom befolyásolása nélkül.

Az átfolyós kis konyhai fűtőtest fűtőtartályának fő paraméterei

Az azonnali elektromos vízmelegítő fűtőtartályának fő paraméterei
