PTC termisztorok állandó hőmérsékletű fűtéshez

Termék áttekintése
Az állandó hőmérsékletű fűtésre szolgáló PTC termisztorok állandó hőmérsékletű fűtési jellemzőit az anyag tulajdonságai határozzák meg. Az elv az, hogy amikor a PTC termisztort áram alá helyezzük, az önmelegedés hatására az alkatrész hőmérséklete megemelkedik, amitől az ellenállásérték belép az átmeneti tartományba és az áramerősség gyorsan csökken. Következésképpen, a PTC termisztor felületi hőmérséklete állandó marad. Ez a hőmérséklet kizárólag a PTC termisztor Curie hőmérsékletétől és az alkalmazott feszültségtől függ, és nagymértékben független a környezeti hőmérséklettől.

A PTC állandó hőmérsékletű fűtőberendezések olyan fűtőberendezések, amelyeket a PTC termisztorok állandó hőmérsékletű fűtési jellemzőinek kihasználására terveztek. Alacsonyban- és közepes teljesítményű fűtési alkalmazások, A PTC fűtőelemek előnyöket kínálnak a hagyományos fűtőelemekkel szemben, mint például az állandó hőmérsékletű fűtés, nincs nyílt láng, magas hőátalakítási hatásfok, a tápfeszültség minimális hatása, és hosszú élettartammal. Elektromos fűtőberendezésekben való alkalmazásukat egyre inkább kedveli R&D mérnökök.

Az állandó hőmérsékletű fűtéshez PTC termisztorok többféle formában és specifikációban gyárthatók. A gyakori formák közé tartoznak a korongok, téglalapok, csíkok, gyűrűk, és méhsejt pórusokat. A fent említett PTC fűtőelemeket fém alkatrészekkel kombinálva különféle nagy teljesítményű PTC fűtőtestek jöhetnek létre.

Alkalmazástervezés
A PTC termisztorok állandó hőmérsékletű fűtési elvét alkalmazva, ezek az eszközök olyan alkalmazásokhoz tervezhetők, mint a hajvasaló, hajcsat, hajcsat, perms, perms, kerámia dauerek, hajfogó, hajsütővasak, elektromos fésűk, negatív ionos hajcsavarók, masszírozók, szúnyogriasztók, szúnyogriasztók, szúnyogtekercses adagolók, illat adagolók, parfüm adagolók, forró ragasztópisztolyok, fűtött lábfürdők, lamináló gépek, termosz poharak, vízkazánok, kávésgépek, kávémelegítők, kávémelegítők, vízadagolók, hideg-meleg víz adagolók, tejmelegítők, vízmelegítők, zuhany melegítők, elektromos szúnyogriasztók, kézmelegítők, szárítók, elektromos főzőlapok, elektromos vasalók, elektromos forrasztópákák, elektromos hőragasztók, hajsütővasak, zuhanyzók, ventilátoros fűtőtestek, szárító helyiségek, elektromos melegítők, elektromos melegítők, légkondicionáló rendszerek, klíma fűtési rendszerek, térfűtők, légfűtési rendszerek, melegvizes vízforralók, Cipőszárítók, cipőszárító eszközök, lábmelegítők, elektromos fűtőlapok, spektrumanalizátorok, spektrumterápia, fizikoterápiás eszközök, infravörös fűtés, ruhaszárítók, motorkerékpár karburátorok, elektromos párásítók, nedvességálló fűtés elektromos műszerekhez, kis kristály eszköz állandó hőmérsékletű fürdők, állandó hőmérsékletű inkubátorok, elektronikus termosz palackok, szigetelt dobozok, szigetelt poharak, szigetelt tálcák, szigetelt szekrények, szigetelt asztalok, elektromos fűtőlapok, hőterápiás eszközök, forró kávéfőzők, gőz szépségkezelések, viaszololvasztók, gőzfejlesztők, párásítók, párásítók, csokoládé extruderek, forró csomagokat, elektromos forrasztópákák, akupunktúra, húgyúti katéterek, lábmelegítők, kézszárítók, vattacukor gépek, masszírozók, cseppfolyós gázpalackos fűtés, kis meleg levegős melegítők, hajszárítók, szobafűtők, szárítók, száraz szekrények, ruhaszárítók, ipari szárító berendezések, Elektromos porgyűjtő garatfűtés, vonat mozdony elektromos fűtőtest, penészfűtés, kapcsolószekrény fűtés nedvességálló, monitor nedvességálló, elektromos sütő, elektromos kenyérpirító, infúziós doboz, orvosi berendezések, háztartási gépek, napi készülékek, kis készülékek…stb.

PTC fűtőtest kínai gyártó

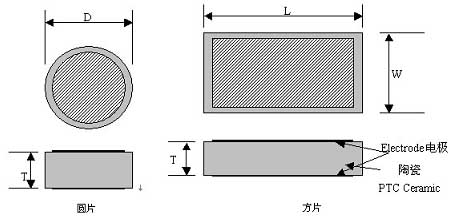

A PTC fűtőlemez szerkezete és mérete

Modell paraméterei

Gyűrű hőmérsékleti ellenállása 25℃/Ω	Felületi hőmérséklet /℃	Maximális feszültség /V	Átmérő D/mm	Hossz L/mm	Szélesség W/mm	Vastagság T/mm
500~1500	50	270	8			3
300~800	85	140		16	11	2.5
150~400	90	140		16	11	2.5
600~1500	100	270	20			2.5
500~1500	110	270		16	11	2.2
500~1500	130	270	20			2.2
200~800	150	140	10.8			2.2
200~800	155	270	10.8			2.2
500~1500	155	270	10.8			2.2
1.5~5K	170	140		5	4	1.6
150~500	175	140	10.8			2.2
500~1500	180	270	10.8			2.2
200~800	185	270	10.8			2.2
1~3K	195	270	8			2.5
800~2K	230	270		19	12	2.2
800~2K	250	270	13			2.5
2~5K	250	270	20			2.5
300~1K	250	140		23.5	10	2.2
800~2K	255	270		23.5	10	2.2
500~2K	275	270		35	10	2.1
300~800	280	140		24	15	2.5
0.8~3,5K	280	270		24	15	2.5

Használati megjegyzések
1) A PTC fűtőberendezés automatikus állandó hőmérséklet-szabályozással rendelkezik, nincs szükség hőmérséklet-szabályozó rendszerre. Ez az összes PTC fűtőelem alapeleme.
2) Négy elektródatípus áll rendelkezésre: elektromentes nikkel + ezüst, olvasztva fúvott alumínium, nyomtatott alumínium + ezüst, és nyomtatott alumínium.
3) Az üzemi feszültség tartomány nagyon széles. Akár 2x üzemi feszültségnövekedés mellett is, a felület hőmérséklete minimálisan változik.
4) Ha több PTC fűtőtestet használnak együtt, párhuzamosan kell őket összekötni, nem sorozatban.
5) Ez a termék nem tartalmaz vezetékeket vagy szigetelést. Ha ez nem kivitelezhető, kérjük, válasszon külső szigetelőfóliával vagy fémházzal ellátott modellt.

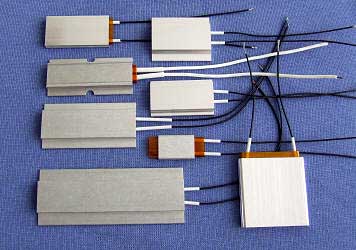

Fém héjú PTC fűtőtest

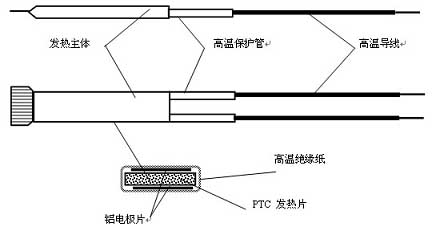

Fémhéjú PTC fűtőtest méretei és szerkezete

A külső szigetelt fóliás PTC fűtőtestek méretei és felépítése

Modell paraméterei

Hossz/mm	Szélesség/mm	Vastagság/mm	Felületi hőmérséklet/℃	Szigetelés Ellenállás Feszültség/V	Üzemi feszültség/V
30~120	20	5.0	60~280	3750	100~240
30~120	30	6.0	60~280	3750	100~240
30~120	33	7.0	60~280	3750	100~240
30~120	35	7.0	60~280	3750	100~240
30~120	40	7.0	60~280	3750	100~240
30~120	43	7.0	60~280	3750	100~240
30~120	46	7.0	60~280	3750	100~240
30~120	56	7.0	60~280	3750	100~240

A hőmérséklet 60°C és 280°C között tervezhető, üzemi feszültségek pedig 12V és 240V között tervezhetők, az ügyfél igényeitől függően.

Használati óvintézkedések
1) A tápfeszültség bekapcsolása után, a fűtési teljesítmény fokozatosan csökken, majd stabilizálódik. A stabil teljesítmény a működési feltételektől függ. Ugyanazon PTC fűtőelem teljesítménye többször is változhat a működési feltételektől függően. Minél gyorsabb a hőelvezetés, annál nagyobb a stabil teljesítmény; annál magasabb a PTC felületi hőmérséklet, annál nagyobb a teljesítmény.
2) A PTC fűtőtest felületi hőmérsékletét maga a PTC szabályozza, és az áramkör leválasztásával szabályozható, de nem a feszültség beállításával.
3) Míg a PTC-k eleve nagyon megbízhatóak és hosszú élettartamúak, a helytelen összeszerelés instabil teljesítményt és hőmérsékletet eredményezhet.
4) Több PTC használata esetén, párhuzamosan kell őket összekötni, nem sorozatban.

Külsőleg szigetelt film PTC fűtőtestek

A külső szigetelt fóliás PTC fűtőtestek méretei és felépítése

Modell paraméterei

Hossz (mm)	Szélesség (mm)	Vastagság (mm)	Felületi hőmérséklet (°C)	Szigetelés ellenálló feszültség (V)	Üzemi feszültség (V)
24	10	3.0~3.5	85~280	3750	100~240
24	15	3.0~3.5	85~280	3750	100~240
35	8	3.0~3.5	85~280	3750	100~240
35	10	3.0~3.5	85~280	3750	100~240
35	13	3.0~3.5	85~280	3750	100~240
35	15	3.0~3.5	85~280	3750	100~240
48	8	3.0~3.5	85~280	3750	100~240
48	10	3.0~3.5	85~280	3750	100~240
48	13	3.0~3.5	85~280	3750	100~240
48	15	3.0~3.5	85~280	3750	100~240
60	8	3.0~3.5	85~280	3750	100~240
60	10	3.0~3.5	85~280	3750	100~240
60	13	3.0~3.5	85~280	3750	100~240
60	15	3.0~3.5	85~280	3750	100~240
70	8	3.0~3.5	85~280	3750	100~240
70	10	3.0~3.5	85~280	3750	100~240
70	13	3.0~3.5	85~280	3750	100~240
70	15	3.0~3.5	85~280	3750	100~240
70 felett	15	3.0~3.5	85~280	3750	100~240
