Üveg & Kerámia 5 × 20 biztosítékcső Kínában készült

Elég sok információ van róla 5*20 gyors és lassú működésű axiális biztosíték ólommal. Ez egy hengeres üveg vagy kerámia cső alakú biztosíték, amelynek átmérője 5 mm és hossza 20 mm: a névleges áram 0,1A és 30A között van, és a névleges feszültség általában 250V/125V.

Vegye figyelembe, hogy a felhasználó elektronikai mérnök vagy karbantartó személyzet lehet, és különbséget kell tennie a gyors és a lassú hatású típusok között. A betűazonosító szabály a termékmodellben: Az F a gyors hatást, a T a lassú hatást jelenti. Például, Az F1A250V egy gyors működésű típus, 1A névleges áramerősséggel. Ez az információ kulcsfontosságú a helyes kiválasztáshoz, különösen a lassú működésű típus alkalmas motorterhelésre.

A biztonsági tanúsítvány szempontjából, az ilyen típusú biztosítékok általában CCC-vel rendelkeznek, UL és egyéb tanúsítványok. A felhasználóknak különös figyelmet kell fordítaniuk, ha exporttermékeket terveznek. A telepítésnek két fő formája van: ólomcsapokkal és biztosítéktartókkal. A kültéri vízálló típusokhoz speciális vízálló biztosítéktartókra van szükség.

Az ártényezőket nem lehet figyelmen kívül hagyni. Tömeges vásárlás esetén, egy darab ára olyan alacsony lehet, mint $0.02, de drágábbak lesznek a vízálló funkciókkal rendelkező biztosítéktartók. Ha a felhasználó tömegesen vásárol, ezek az információk fontosak lehetnek.

Littelfuse biztosíték 0314.250 5x20 mm-es közös modell Gyorsan ható kerámia biztosítékcső

Littelfuse Littelfuse üvegbiztosítékcső 0313004.MXP 6x30mm 3AG csőbiztosíték

Littelfuse biztosíték 0477.500 500V nagyfeszültségű kis kerámiacső -biztosíték 5x20

Az alábbiakban összefoglaljuk az 5×20 mm-es biztosítékokkal kapcsolatos alapvető információkat, beleértve a specifikációkat is, típusok, kiválasztási pontok és alkalmazási forgatókönyvek:
🔧 ‌I. Alapvető specifikációk

Paraméterek	leírás
méret	Átmérő 5 mm × hossz 20 mm (szabványos hengeres)
Névleges feszültség	A főáram 250V (részben támogatja a nagyobb feszültséget)
Névleges áram	0,1A-30A fedőképesség (például 0,5A, 1A, 3A, 5A, 10A, 20A, stb.)
Anyag típusa	Üvegcső (átlátszó és könnyen megfigyelhető az olvadáspont) / Kerámia cső (nagyobb ellenállási feszültség és megszakítóképesség)

II.. Megkülönböztetés a gyors és lassú törés típusok között

Típus	Mark	Jellemzők	Tipikus alkalmazási forgatókönyvek
Gyors szünet (F) ‌	`F`	Ezredmásodperces szintű biztosíték túláram esetén, rendkívül gyors reagálás	Ellenállási terhelés (elektromos fűtőberendezések), IC védelmi áramkör, nincs túlfeszültség forgatókönyv
Lassú szünet (T) ‌	`T`	Ellenáll a rövid távú impulzusáramnak (mint például az indítási túlfeszültség), és csak folyamatos túlterhelés esetén biztosíték	Motor, kapcsolóüzemű tápegység, kapacitív/induktív terhelés (kompresszor, töltő áramkör)

‌💡 ‌Példamodell‌:
Gyors szünet: F1A250V 5×20 (1A/250V gyorsleállás)
Lassú szünet: T3.15A250V 5×20 (3.15A/250V lassú szünet)

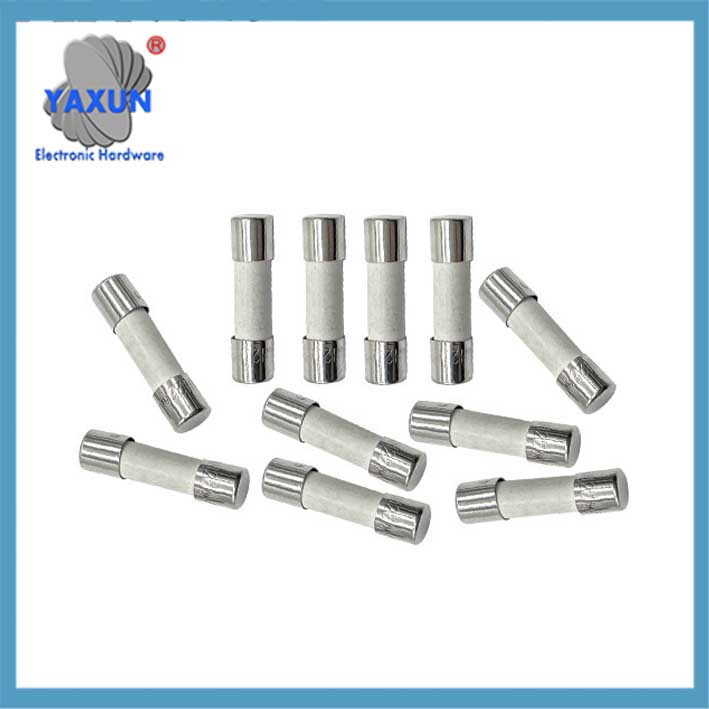

20Gyorsan ható kerámia biztosíték 5 mm x 20 mm

T0,5A~30A L250V 5x20mm 0,5A 250V Lassú fúvóbiztosíték Üveg Lassú működési idő

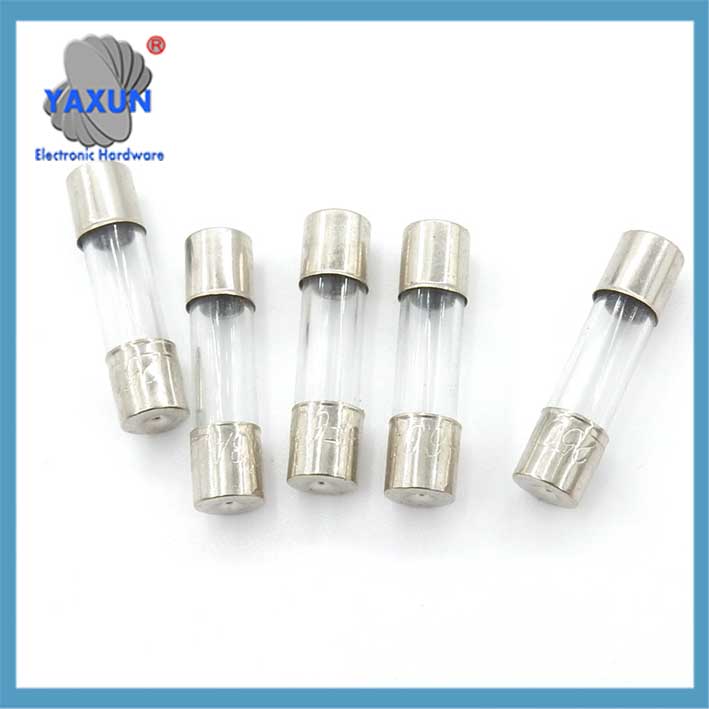

Üvegbiztosítékok 0.5 ~30 Amper 20 Mm X 5 Mm Mert 12 250 V-ig

⚠️ ‌III. A kiválasztás legfontosabb pontjai

Jelenlegi egyezés:
Névleges áram ≥ az áramkör maximális üzemi árama × ‌1,5–2-szerese‌ (túlfeszültség kompatibilis);
A motorterhelésnek lassú törés típusúnak kell lennie (T) hogy elkerülje a hamis biztosítékokat az indítás során.
Feszültség illesztés:
A biztosíték névleges feszültségének meg kell egyeznie az áramkör maximális feszültségével..
Tanúsító jel:
Biztonsági tanúsítványok, mint például a CCC, UL, és VDE‌t kell teljesíteni (a termék címkézésére vagy csomagolására vonatkozó utasításokat).

🔌 ‌IV. telepítés és tartozékok
Pin típusa:
Csap ólommal (közvetlen hegesztés)
Nincs ólom (biztosítéktartóval együtt kell használni)
Biztosítéktartó:
Vízálló típus (mint például a H3-520E, kültéri felszereléshez alkalmas)
Szabványos aljzat típus (mint például az ST 4-HESI, ipari sorkapocs)

💎V. márka és ár referencia

Márka	Jellemzők	Egységár kategória
Littelfuse	Nagy megbízhatóságú ipari minőségű	$0.08+/PCS (lassú szünet)
Jobb fuse	Speciálisan kerámia csövekhez (háztartási gépek/PC tápegység)	Személyre szabott árajánlat
Hazai általános típus	Gazdaságos üveg biztosítékcső (fogyasztói elektronika)	$0.02~0,1 USD/DB

⚠️ ‌A hibás csere veszélye‌:
A lassú szünet cseréjéhez kapcsolja ki a gyors szünetet (mint például a motoráramkör), különben az indítási túlfeszültség a biztosíték kiolvadását okozza;
Cserekor, az áram, a feszültségnek és a biztosíték típusának szigorúan meg kell egyeznie.
