Az autóipari hőmérséklet -érzékelők funkciói és osztályozása

A hőmérséklet-érzékelőket széles körben használják az autókban, mint például a hűtőfolyadék hőmérséklet-érzékelők (vízhőmérséklet érzékelők), bemeneti hőmérséklet érzékelők, sebességváltó olaj hőmérséklet érzékelők, stb. Ezeknek az érzékelőknek a fő funkciója a különböző alkatrészek hőmérsékletének figyelése és az adatok visszacsatolása az ECU-nak a motor és a járműrendszerek működési paramétereinek beállításához..

A következő szempont az érzékelő típusa és működési elve. Az általánosan használt negatív hőmérsékleti együtthatójú termisztorok (NTC), hőelemek, platina ellenállás detektorok (RTD), stb. Köztük, Az NTC a legszélesebb körben használt. Például, a vízhőmérséklet-érzékelő azt a karakterisztikát használja, hogy az NTC ellenállása a hőmérséklet emelkedésével csökken. A szilícium alapú érzékelőket, például a KTY84-et nagyobb pontosságú esetekben használják, mint például az olajhőmérséklet érzékelése. A különböző érzékelők mérési tartományának és pontosságának megvannak a sajátosságai. Például, A hőelemek alkalmasak magas hőmérsékletű környezetben való használatra, de a pontosság kicsi; A platina ellenállás detektorok nagy pontosságúak, de magasak.

Gépjármű -szívó levegő hőmérséklet -érzékelője 1639284 7547976 60806471 0489061611

Hyundai Elantra vízhőmérséklet-érzékelő hőmérséklet-érzékelő dugó 3922003HA0 39220-03HA0

68217702Az AC alkalmas a motor hűtőfolyadék hőmérséklet-érzékelőjéhez

A telepítés helye is kritikus. Például, a vízhőmérséklet-érzékelő általában a motorblokk vagy a hengerfej vízköpenyének közelében van, miközben a szívóhőmérséklet-érzékelő a szívócsőben vagy a légáramlás-mérőben van. A külső hőmérséklet-érzékelő elhelyezkedése változó, néhány az első lökhárítóban van, néhány a víztartály közelében található, és nagy a különbség a különböző modellek között. Ezen helyek megválasztása közvetlenül befolyásolja a mérés pontosságát és az érzékelő tartósságát.

Funkció szempontjából, a hőmérséklet-érzékelő nagy hatással van a jármű teljesítményére. A rendellenes vízhőmérséklet-érzékelők problémákat okozhatnak, például nehéz hidegindítást, instabil alapjárati fordulatszám, és megnövekedett üzemanyag-fogyasztás. A szívóhőmérséklet-érzékelő meghibásodása a keverék arányának kiegyensúlyozatlanságát okozhatja, és befolyásolhatja a kimeneti teljesítményt. Ezek a meghibásodási esetek illusztrálják az érzékelők fontosságát, különösen az adatok pontatlanságának hatása az ECU-s döntéshozatalra.

A hibakezelés részben össze kell foglalnia a gyakori problémákat és megoldásokat. Például, jelsodródás, vonalöregedés, fizikai sérülés, stb. A diagnózis során, ellenállásméréssel összehasonlítható a tényleges hőmérséklet, feszültség vagy adatáramlás. Itt hangsúlyoznunk kell a rendszeres karbantartás és a helyes telepítés fontosságát, hogy elkerüljük a kisebb problémák okozta nagyobb meghibásodásokat.

Végül, az új technológiák fejlesztése az érzékelők teljesítményét is javítja. Például, A Continental eRTS érzékelője ±3°C-os pontossággal képes közvetlenül mérni a motor forgórészének hőmérsékletét, ritkaföldfém anyagok felhasználásának csökkentése. Ez az innováció bemutatja a hőmérséklet-érzékelők fejlődését az elektromos járművek területén.

Levegőtöltet hőmérséklet érzékelő a 13 -20 Volkswagen GTI Jetta GLI 06K907386D

Környezeti hőmérséklet érzékelő Chevrolet-hez 10248414 SU1340

Buick Chevrolet hőmérséklet-érzékelő 13276269

🔧 ‌I. Alapvető típusok és műszaki alapelvek

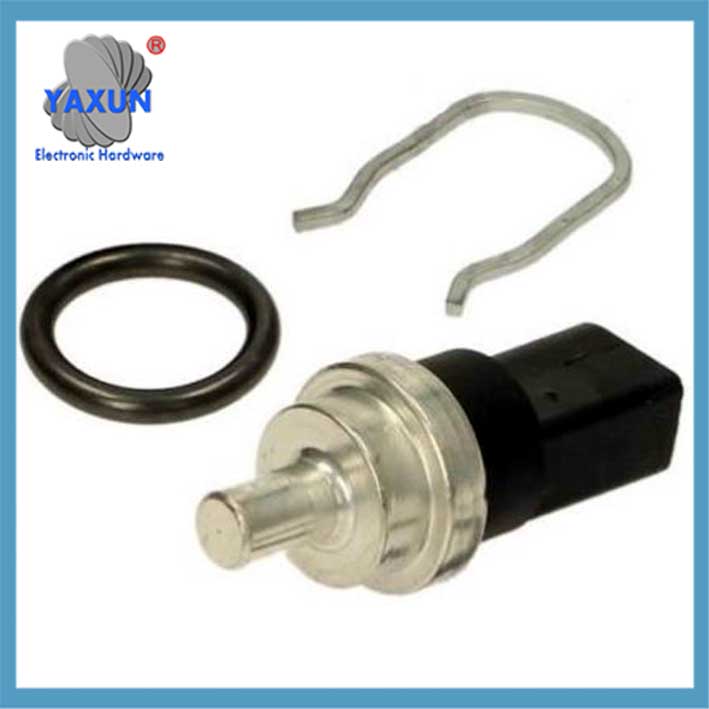

‌ Coolant hőmérséklet -érzékelő‌
elhelyezkedés: Motor hengerblokk/hengerfej vízköpeny (mainstream pozíciója számára 65% modellek közül), a termosztát vagy a hűtőfolyadék söntcső közelében.
alapelv: Negatív hőmérsékleti együtthatójú termisztor használata (NTC), az ellenállás 0,3 kΩ-ra csökken 80 ℃-on (2.5kΩ 20 ℃-on).
funkció: Megfelelő alacsony hőmérsékletű befecskendezési mennyiség (+30% hidegindítás kompenzáció), állítsa be a gyújtás előretolási szögét (-20℃ előre 8-12°), alapjárati fordulatszám szabályozása (az alacsony hőmérséklet 1200-1500 ford./percig emelkedik).

‌Take levegő hőmérséklet -érzékelője‌
elhelyezkedés: Szívócső vagy belső légáramlás mérő 5.
hatás: A rendellenes jel a keverék kiegyensúlyozatlanságához vezet, hidegindítási nehézséget vagy gyenge gyorsulást okozva.

Sebességváltó olajhőmérséklet-érzékelője
elhelyezkedés: Az automata sebességváltó szeleplemezének olajteknőjén belül 5.
funkció: Adja meg a hőmérsékleti alapot az eltolási logikához, olajnyomás szabályozás és reteszelő tengelykapcsoló.

Külső/belső hőmérséklet érzékelő
külső: Az első lökhárító vagy a fülke elülső fala mögött, az automatikus klímaberendezés hőmérsékleti zónájának szabályozása.
belső: A műszerfal alatti szellőzőcsatorna figyeli az utastér környezeti hőmérsékletét.

Kínai nagykereskedelmi autó hőmérséklet-érzékelő 13297789 9073296 Buick számára, Chevrolet

Alkalmas Audihoz, Volkswagen, Skoda vízhőmérséklet-érzékelő csatlakozódugója 038906081B 1830376

8Z0820535A 5QD820535 Az Audi Volkswagen klímaberendezés szívóhőmérséklet-érzékelőjéhez alkalmazható

⚙️ ‌II. Technológiai evolúció és innováció

Érzékelő típusa	Telepítési hely	Funkció	Pontossági követelmények
Hűtőfolyadék hőmérséklet érzékelő	Hengerfej vízköpeny/termosztát kerülete	Megfelelő üzemanyag-befecskendezési mennyiség (alacsony hőmérséklet +30% kártérítés), állítsa be a gyújtás szögét (8-12° előre -20°C-on)	±3°C (2025 új modell)
Bemeneti hőmérséklet érzékelő	Szívócső vagy légáramlásmérő	Megfelelő levegő-üzemanyag arány, meghibásodás melegindítási nehézséget és túlzott károsanyag-kibocsátást okoz	±5℃
Sebességváltó olaj hőmérséklet érzékelő	Belül szeleplemez olajteknő	A váltási logika és az olajnyomás szabályozása a magas hőmérséklet okozta kenési hiba megelőzése érdekében	±2℃
Kipufogógáz hőmérséklet érzékelő	Háromutas katalizátor mögött	Figyelje a katalizátor túlmelegedését (300-400°C üzemi állapot) és kioldó védelmi mechanizmus	± 15 ℃
Motor rotor hőmérséklet érzékelő	Belül állandó mágneses szinkron motor rotor	Közvetlenül figyelje a mágnes hőmérsékletét, hogy megakadályozza a magas hőmérsékletű lemágnesezést 150 °C-on, és csökkentse a ritkaföldfémek használatát	±3°C (eRTS technológia)
Akkumulátor hőmérséklet érzékelő	Az akkumulátor hőkezelési területe	Gondoskodjon a lítium akkumulátor üzemi hőmérsékleti tartományáról (-20℃ ~ 60 ℃) hogy megakadályozzuk a termikus kifutást	±1℃

Áttörés a precíziós mérésben: Az új eRTS érzékelő közvetlenül méri a motor forgórészének hőmérsékletét piezoelektromos ultrahangos technológia segítségével, ±15℃-ról ±3℃-ra növelt pontossággal, csökkenti a ritkaföldfém anyagoktól való függőséget.
Anyagfrissítés: A szilícium alapú KTY84 érzékelő -40 ℃ ~ 300 ℃ hőmérsékleten tud működni, és lineáris ellenállás-hőmérséklet jellemzői alkalmasak magas hőmérsékletű forgatókönyvekhez, például dízel befecskendező rendszerekhez.

⚠️ ‌III. Tipikus hibák és diagnózis

IV. Különbségek a beépítési helyzetben és az ütések között
Ugyanaz a funkció, eltérő pozícióban: A külső hőmérséklet-érzékelő a Sagitar modell lefolyóhornyában vagy első lökhárítójában található, míg egyes modellek a visszapillantó tükör alá vannak beépítve.
Pontossági korreláció: Amikor a hűtőfolyadék-érzékelő közvetlenül érintkezik a folyadékkal, a hiba ≤±15 ℃, és a közvetett számítás (mint például a motor állórésze, amely a rotorra következtet) 15℃-ig terjedő hibája van.

💎 Összefoglaló
A hőmérséklet-érzékelő olyan, mint a “idegvégződések” az autóból, pontossága pedig közvetlenül befolyásolja a teljesítmény hatékonyságát és az energiafogyasztást. Az elektromos járművek fejlesztésével, nagy pontosságú közvetlen mérési technológia (mint például az eRTS) fokozatosan felváltja az indirekt következtetési módot, a hőgazdálkodási rendszer kifinomult forradalmának elősegítése. Az ellenállási jellemzők és a jelstabilitás rendszeres észlelése a kulcsa a rendszerhibák megelőzésének.
