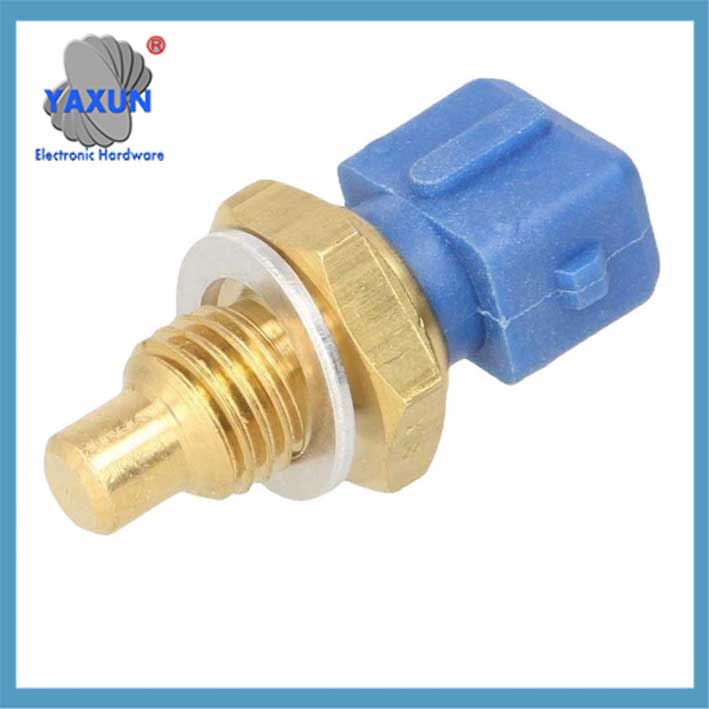

Autóvíz hőmérséklet -érzékelő dugó (a hűtőhűtő ventilátorhoz)

A vízhőmérséklet -érzékelő az autó hűtőrendszerének alapvető alkotóeleme. Alapvető alkotóeleme az NTC termisztor, amelyet a motorhengerfejre vagy a vízcsatornára telepítenek. Ez az összetevő egyszerűnek tűnik, de valójában nagyon kritikus a motorvezérlés szempontjából. Ez közvetlenül befolyásolja az ECU befecskendezési mennyiségének és gyújtás időzítésének kiigazítását.

1433077 13621433077 MEK105210 NSC000100 BMW hűtőrendszerek vízhőmérséklet -érzékelője

1/2NPT víz VDO hőmérséklet érzékelő az olajvíz hőmérséklet hőmérséklet mérőhöz, 38℃ ~ 120 ℃

Motoros vízhőmérséklet -érzékelő 3/8 NPT 3W 103 Sárgaréz motor víz hőmérséklet -érzékelő generátor része

Az érzékelő belsejében lévő termisztor ellenállása a hőmérséklettel változik: annál alacsonyabb a hőmérséklet, Minél nagyobb az ellenállás, és minél magasabb a hőmérséklet, annál kisebb az ellenállás. Az ECU ezen ellenállásváltozás mérésével határozza meg a víz hőmérsékletét. 8 Kiegészítő megjegyzés: 30°C-on, az ellenállás általában 1,4-1,9 kΩ között van.

A vízhőmérséklet-érzékelő beépítési helyzete nagymértékben változik a különböző modelleknél: A Corolla a hengerblokk jobb oldalán található, Az Accord a motor elején található, a Focus pedig a hengerblokk hátulján található. A modern modelleket inkább a hengerfej oldalán, a termosztát közelében helyezik el.

A vízhőmérséklet-érzékelők gyakori meghibásodási jelenségei: nehéz hidegindítás, instabil alapjárati fordulatszám, rendellenes vízhőmérséklet mérő, stb. A motornak növelnie kell a befecskendezési mennyiséget 30% alacsony hőmérsékleten, és ha az érzékelő meghibásodik, nem lehet helyesen kompenzálni.

A vízhőmérséklet-érzékelők észlelésének öt módja van: multiméter ellenállásmérés, melegvíz teszt, adatfolyam elemzés, stb. Köztük, A multiméterrel végzett fűtési teszt a leggyakrabban használt helyszíni kimutatási módszer.

A vízhőmérséklet-érzékelő cseréjekor, először le kell engedni a hűtőfolyadékot, különben levegőbeszívást okoz a hűtőrendszerben. Telepítés után, a tömítést is ellenőrizni kell a hűtőfolyadék szivárgásának elkerülése érdekében.

0015422317 A0105422317 0025425917 0005423717 3455427417 Hűtővíz hőmérséklet érzékelő kapcsoló

Honda autó érzékelő hőkapcsoló 37770-PY3-A01 37770PY3A01

A Daewoo Chevrolet vízhőmérséklet-érzékelőre vonatkozik 96279857 96325864

Az alábbiakban az autók vízhőmérséklet-érzékelőjének átfogó leírása található, amely a technikai elvekkel kombinálva szerveződik, funkcionális jellemzők és hibaelhárítási pontok:

én. Alapfelépítés és működési elv

1. A termisztor jellemzői
Negatív hőmérsékleti együttható használata (NTC) félvezető anyagok, az ellenállás értéke exponenciálisan csökken a hőmérséklet emelkedésével (körülbelül 2,5 kΩ 20 ℃-on, és 80 ℃-on 0,3 kΩ-ra csökken).
Az ellenállásváltozás elektromos jellé alakul (1.3-3.8V lineáris tartomány) három- vagy négyvezetékes áramkörön keresztül, és továbbítják a motorvezérlő egységhez (ECU).

2. Jelkimeneti logika
Az ECU a feszültségjel vétele után valós időben számítja ki a víz hőmérsékletét:
Alacsony hőmérsékleti feltételek (-20℃): Növelje a gyújtás előretolási szögét 8-12°-kal, és növelje a befecskendezési mennyiséget (+30% hidegindítás kompenzáció).
Magas hőmérsékleti feltételek (100℃): A robbanás elkerülése érdekében 4-6°-kal késleltesse a gyújtás előretolási szögét.

II.. A telepítés helye és típusa

Jegyzet: A modern modellek többnyire négyvezetékes integrált érzékelőt használnak, amely a termosztát interfészénél van rögzítve a hengerfej oldalán.

III. A funkciók és hatások részletes magyarázata
1. Motorvezérlés
Üzemanyag korrekció: növelje az injektálási koncentrációt alacsony hőmérsékleten, és állítsa vissza a referencia injektálási mennyiséget magas hőmérsékleten.
Alapjárati fordulatszám beállítása: növelje a fordulatszámot 1200-1500 fordulat / percre alacsony hőmérsékleten (az alapjárati fordulatszám-szabályozó szelepen keresztül).
2. Hűtőrendszer menedzsment
Ha a víz hőmérséklete ≥95 ℃, a hűtőventilátor beindul (az alaphelyzetben zárt hőmérséklet-szabályozó kapcsolóval összehangolva).
Amikor a hőmérséklet szokatlanul magas (＞105 ℃), a ventilátor nagy sebességű üzemmódja aktiválva van.
3. Műszerek és diagnosztika
A meghajtó vízhőmérséklet mérője a valós idejű hőmérsékletet mutatja (hiba <±15 ℃ normális).
Kimeneti hibakód (mint például a P0115/P0118) hogy a diagnosztikai műszer olvassa.

IV. A hiba megnyilvánulása és diagnózisa
Gyakori hibatípusok

Diagnosztikai módszer
1. Ellenállás teszt
Távolítsa el az érzékelőt, és multiméterrel mérje meg a kapcsok közötti ellenállást:
30℃ környezet: normál ellenállás értéke 1,4-1,9kΩ.
80℃ melegvizes merítés: az ellenállásnak 0,3-0,4 kΩ-ra kell csökkennie (ha változatlan, hiba).

2. Adatfolyam elemzés
A diagnosztikai műszer leolvassa az ECU adatfolyamát:
Normál érték: 90-105 ℃ (vezetés).
Hibajelzés: Kijelző -40 ℃ (nyitott áramkör) vagy 130 ℃ változatlan (rövidzár).

V. Karbantartási óvintézkedések
1. A csereművelet specifikációi
Az érzékelő eltávolítása előtt engedje le a hűtőfolyadékot, hogy elkerülje a levegő bejutását a hűtőrendszerbe.
A telepítés során használjon tömítőanyagot, és szabályozza a nyomatékot 8–12 N•m-re (szivárgásmegelőzés).
2. Modellválasztás és illesztés
Ellenállási tartomány: Meg kell felelnie az eredeti autó 275–6500 Ω-os ellenállási jellemzőinek.
Interfész típusa: Erősítse meg a specifikációkat, például M18×1,5 menetet vagy ZM14 kúpos menetet.
Figyelmeztetés: Az érzékelő meghibásodása az üzemanyag-fogyasztás több mint értékének növekedését okozhatja 15% vagy maradandó károsodás a motorban, és időben cserélni kell.
sellő Copy Code
grafikon TD
A[Vízhőmérséklet-érzékelő meghibásodása] –> B{Az észlelési lépések}
B –> C[Multiméter ellenállásmérés]
B –> D[A diagnosztikai műszer adatfolyamot olvas]
C –>|Rendellenes ellenállás| E[Cserélje ki az érzékelőt]
D –>|Jelsodródás| E
C –>|Normál ellenállás| F[Ellenőrizze a vezeték földelését]
D –>|Normál jel| G[Ellenőrizze a többi rendszert]
