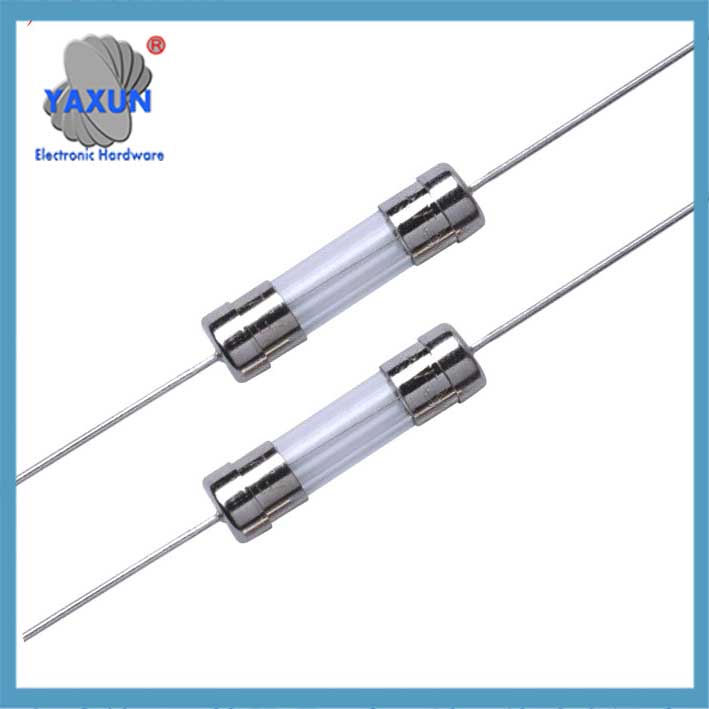

5×20 mm Gyors (Lassú) A cső biztosítékok vezetékekkel

A 520 A biztosíték egy hengeres üveg vagy kerámia biztosítékcső, amelynek átmérője 5 mm és hossza 20 mm. A névleges feszültség általában 250 V, az áramerősség pedig 0,1A és 30A között van.

Két fő típusa van 5*20 biztosítékok: gyorsfújású típus (F típusú) és lassú fújású típus (T típusú). A gyorsfúvás típus általános elektronikus berendezésekhez alkalmas, míg a lassú fújás nagy indítóárammal rendelkező berendezésekhez, például motorokhoz alkalmas. A jelenlegi specifikációk nagyon szélesek, a legkisebb 0,1A-tól a legnagyobb 30A-ig terjed.

F5AL Fast-Blow Fuse 5A 250V üvegbiztosítékok 0.2 x 0.79 hüvelyk, 5 x 20 mm (5erősítő)

2Egy 250 V 5 mm x 20 mm-es gyors hatású üvegcső-patron biztosíték

5 * 20mm Axiális Üvegbiztosítékcső Ólomhuzal méretű képpel

Az alkalmazási forgatókönyvekkel kapcsolatban, ezt a típusú biztosítékot széles körben használják a háztartási készülékekben, ipari felszerelés, autóelektronika és egyéb területek. A paraméterek, amelyekre figyelni kell a vásárláskor, a névleges áramot tartalmazzák, névleges feszültség, fúziós jellemzők (gyors vagy lassú), és tanúsítási szabványok (mint például az UL, CSA, VDE, stb.).

Különféle fajtái is vannak 5*20 biztosítéktartók, mint például a közvetlen plug-in típusú, vízálló típus vezetékekkel, és PCB rögzítési típus. A vízálló biztosítéktartók zord környezetben, például kültéri világításban használhatók. A biztosítéktartó áramterhelhetősége általában 6-10A, és elérheti a 30A-t.

5*20 a biztosíték szabvány méretű (5mm átmérőjű, 20mm hosszúságú) hengeres áramkör védelmi alkatrész, főleg túláramvédelemre használják. Az alábbiakban az alapvető jellemzőket és az alkalmazási információkat ismertetjük:

én. Alapvető jellemzők és típusok
Méret szabvány

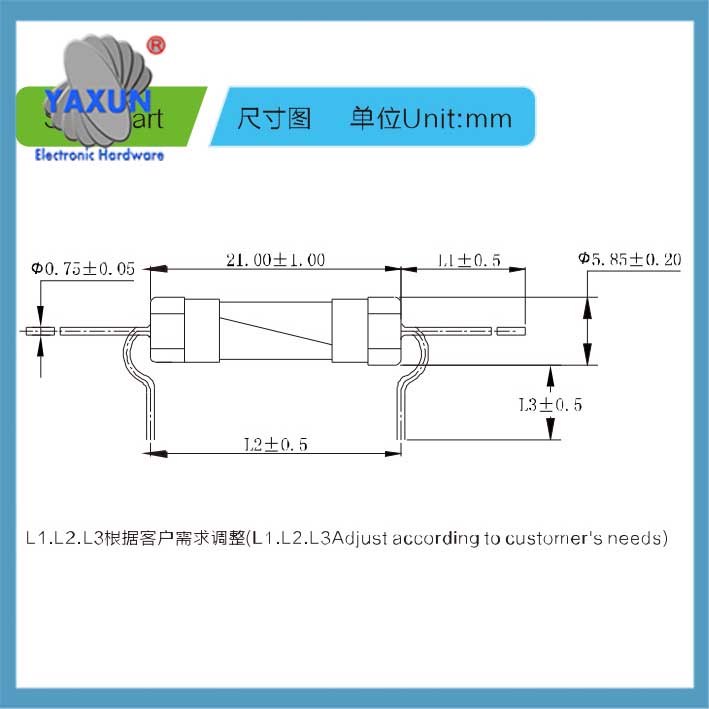

Egységes hengeres kialakítás 5 mm átmérővel × 20 mm hosszúsággal, üveg vagy kerámia csomag, és mindkét végén fém kupakkal ellátott elektródák. ‌
Üvegcső: átlátszó és látható, könnyen megfigyelhető a biztosíték állapota (gyakori a kisfeszültségű háztartási készülékekben).
Kerámia cső: erős magas hőmérsékleti ellenállás, ipari környezetre alkalmas. ‌

Áram- és feszültségtartomány
Névleges feszültség: a mainstream 250V, és egyes modellek támogatják a 125V-ot. ‌
Aktuális tartomány: 0,1A ~ 30A fedőképesség, a gyakori szegmensek közé tartozik:
Kis áramerősség (≤1A): 0.1A, 0.2A, 0.25A, 0.5A, 1A (precíziós műszerek, LED világítás);
Közepes és nagy áramerősség (>1A): 2A, 3A, 5A, 10A, 15A, 20A, 30A (tápegység berendezések, motor);

Biztosítéki jellemzők Fast-break típus (F típusú): Gyors válasz, alkalmas érzékeny elektronikus berendezésekhez (jelzéssel, például F1A, F5A). ‌
Lassú törés típusú (T típusú): Ellenáll a pillanatnyi áramütésnek, alkalmas motorokhoz és transzformátorokhoz (jelzéssel, például T2A, T10A). ‌

5 * 20mm-es Axiális Üvegbiztosítékcső Fast Blow 250V Ólomhuzallal 0.5A/1A/2A/3A/3.15A/4A/5A/6.3A/8A/10A/12A/15A

5 * 20mm-es axiális üvegbiztosíték, gyors gyorstörés 250 V, 0,5A-25A vezetékkel

520S-250mA .25A 250V Slow Blow 5 x 20 Gyutacs

II.. Főbb paraméterek és tanúsítványok

Elektromos teljesítmény Megszakítási képesség: 35A@250V (alacsony áramú modell) 200A@250V-ra (nagyáramú modell), biztosítva a biztonságos lekapcsolást rövidzárlat esetén. ‌
Hőmérséklet-alkalmazkodóképesség: Üzemi hőmérséklet ‌55℃ ~ 125℃, átment a hideg-meleg sokk teszten (-40℃ ~ 90 ℃ ciklus). ‌

Biztonsági tanúsítvány
A mainstream termékek megfeleltek az UL-nek, CSA, CCC, VDE, RoHS‌ tanúsítvánnyal és megfelel a nemzetközi biztonsági szabványoknak. ‌

🛠️ III. Alkalmazási forgatókönyvek és tartozékok ‌Tipikus alkalmazások‌
Háztartási gépek: hálózati adapter, kis készülék áramköri lapja (általánosan használt 1A~5A). ‌
Ipari berendezések: szervo hajtás, tápmodul (általánosan használt 10A ~ 30A). ‌
Kültéri felszerelések: vízálló biztosítéktartó (IP67 fokozat) utcai lámpákhoz és járműre szerelt berendezésekhez. ‌

Hozzáillő biztosítéktartó
PCB telepítési típus: egyenes láb/hajlított láb kialakítás (mint például a PTF-77), 10A ~ 20A áramot támogat. ‌
Vízálló vezetéktípus: PVC köpennyel és nikkelezett sárgaréz csatlakozókkal (mint például a H3-520E), zord környezetre is alkalmas. ‌

💡 IV. Vásárlási ajánlások ‌Jelenlegi egyezés‌
Aszerint válassz 1.5 az áramkör maximális üzemi áramának szorzata (például: az áramkör maximális árama 2A → válasszon egy 3A-es biztosítékot). ‌
Motor típusa: Előnyben részesítse a lassú szünet típusát (T) hogy elkerülje a hamis biztosítékot indításkor. Digitális áramkör: Válassza ki a gyorstörés típusát (F) a túláramra adott válasz fokozására. ‌
Tanúsítvány és megbízhatóság
Győződjön meg arról, hogy a termék rendelkezik UL/CCC jelzéssel, hogy elkerülje a nem tanúsított márkákat (magas biztonsági kockázatok). ‌

Vásároljon csatornákat
Tömeges vásárlás: Yaxun Electronics’ 1688 platformon ($0.02/darab, 100 darab minimum) ‌
Kiskereskedelmi csere: Yaxun Electronics’ JD/Tmall (körülbelül $0.5 számára 10 darabok). ‌

💎 Összefoglaló
5*20 A biztosíték az elektronikus áramkörök alapvető védelmi eleme. A kiválasztásnak az aktuális kereslet alapján kell történnie, olvasztási jellemzők és környezeti feltételek. Adjon előnyt a teljes tanúsítvánnyal rendelkező márkatermékeknek (mint például Litte és Huade), és illessze őket a megfelelő biztosítéktartókhoz a stabil telepítés érdekében. Ipari vagy kültéri jelenetekhez, a hosszú távú megbízhatóság érdekében mindenképpen válasszon vízálló és magas hőmérsékletnek ellenálló modelleket.
