PTC termistori za štedne žarulje i prigušnice

PTC termistori prvenstveno se koriste u štednim žaruljama i elektroničkim balastima za “predgrijati meki start” funkcija, značajno poboljšavajući vijek trajanja žarulje i energetsku učinkovitost. Slijede njihove osnovne primjene i tehnički detalji:
ja. Princip rada

hladno, Faza niskog otpora
Kada se strujni krug pokrene, PTC je na sobnoj temperaturi i ima nizak otpor (npr., 30-60Oh). Struja teče kroz PTC za predgrijavanje žarne niti (obično uzimajući 0.4-2 sekundi da postigne radnu temperaturu od 1160K), sprječavanje izravnog visokonaponskog udara od prskanja i gubitka niti.

vruće, Faza visokog otpora
Kada PTC temperatura dosegne Curiejevu točku (npr., 75°C-105 °C), njegov otpor naglo raste (do nekoliko tisuća oma). Struja se preusmjerava u rezonantni krug, generiranje visokog napona za paljenje svjetiljke, dovršetak procesa mekog pokretanja.

Projektiranje sklopova PTC termistora za štedne žarulje i prigušnice

II. Osnovne prednosti
Produljeni vijek trajanja lampe: Početak predgrijavanja produžuje vijek trajanja žarulje za 4-5 puta.
Smanjeni električni stres: Smanjuje utjecaj iznenadnog visokog napona na elektroničke komponente.
Samooporavak: Automatski se resetira nakon otklanjanja kvara, eliminirajući potrebu za zamjenom.

III. Parametri odabira i primjeri modela

Dijagram primjene

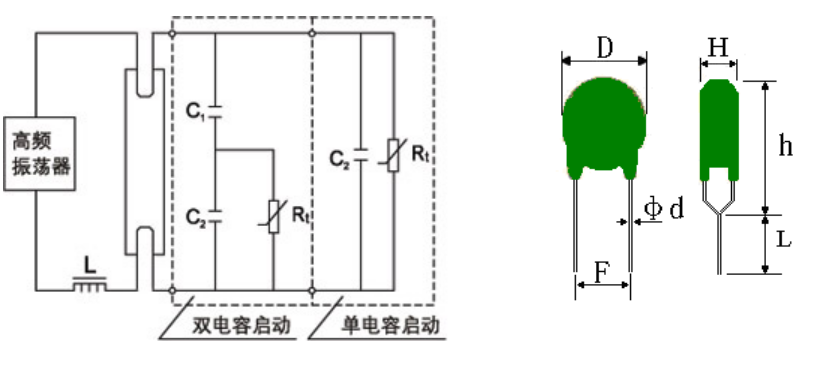

Kao što je prikazano na slici: Kada je krug inicijalno spojen, St je na sobnoj temperaturi, njegov otpor daleko manji od otpora C2. Struja teče kroz C1, a Rt tvori krug za predgrijavanje žarne niti. Nakon otprilike 0.4-2 sekundi, Rt temperatura premašuje temperaturu prekidača, Miris, i ulazi u stanje visokog otpora. Njegov otpor je puno veći od impedancije C2. Struja koja teče kroz C1 i C2 tvori petlju, uzrokujući LC rezonanciju i stvarajući visoki napon, koji osvjetljava svjetiljku.

Uobičajeni modeli:
MZ4/MZ5: Prikladno za CFL male i srednje snage (18W-72W).
WMZ11A: Namijenjen za prigušnice velike snage, s podnosivim naponom od ≥220V.

IV. Tipični aplikacijski krug
textCopy Code
+Napajanje → C1 → PTC (Rt) → Žarilna nit → C2 → Rezonantni krug → Visokonaponski izlaz

C1/C2: Kondenzatori za spajanje, rad s PTC-om za kontrolu vremena predgrijavanja.

V. Trošak i tržište
Raspon cijena: 0.06-1.5 juan/jedinica (ovisno o modelu i količini kupnje).
Glavne marke: Minzheng, Sanbao, itd., opskrbljujući međunarodne proizvođače kao što su Philips i GE.

Kroz odgovarajući odabir, PTC termistori mogu učinkovito riješiti probleme s pouzdanošću pokretanja CFL-a/balasta i ključne su komponente u industriji rasvjete koja štedi energiju.
