Funkcije i primjena elektroničkih osigurača (eOsigurači)

Izbjegavač (također se naziva efuse veza) je elektronička komponenta koja se koristi za zaštitu kruga od prekomjerne struje ili pregrijavanja. Njegova temeljna funkcija je automatsko puhanje u nenormalnim situacijama kako bi se prekinuo strujni krug. Sljedeće su njegove ključne točke:
ja. Temeljni princip i struktura

Princip rada

Kada struja nenormalno poraste, vodič se zagrijava zbog otpora (prema formuli Q=I2RTQ=I2RT), a kada dostigne talište rastaljenog materijala, automatski se topi, čime prekida strujni krug.

Osnovna struktura

Materijal za taljenje: Legura olova i antimona (nisko talište, visoka otpornost) koristio se u ranim danima, i srebra, u moderno doba najviše se koriste bakar ili posebne legure.

Obrazac pakiranja: Uključujući staklene cijevi (npr. 5×20 mm, 6×32 mm, 3.6×10 mm), keramički cjevasti, list (za automobile), Vrsta zakrpe SMD, itd.

Prekostrujna zaštita:
eOsigurači prekidaju protok struje kada ona prijeđe unaprijed određeni prag, sprječavanje oštećenja osjetljivih elektroničkih komponenti.

Zaštita od kratkog spoja:
Brzo otkrivaju i prekidaju kratke spojeve, koji su putovi niskog otpora koji uzrokuju prekomjerni protok struje.

Zaštita od preopterećenja:
eFuses štite od dugotrajnih prekostrujnih stanja, kao što su one uzrokovane neusklađenim opterećenjem.

Detekcija kvarova i izolacija:
Mogu se dizajnirati za otkrivanje i izolaciju različitih stanja kvara, uključujući udarne struje, prenapona, povratna struja, i obrnuti polaritet.

Samoponovno postavljanje:
Mnogi eFuse se mogu resetirati elektronički, omogućujući im da se vrate u normalan rad nakon što se otkloni stanje greške, eliminirajući potrebu za fizičkom zamjenom.

Podesiva brzina okretanja:
Neki eFuses nude podesive stope pada, omogućujući kontrolu nad brzinom kojom struja raste, što može biti korisno u sprječavanju oštećenja od udarnih struja.

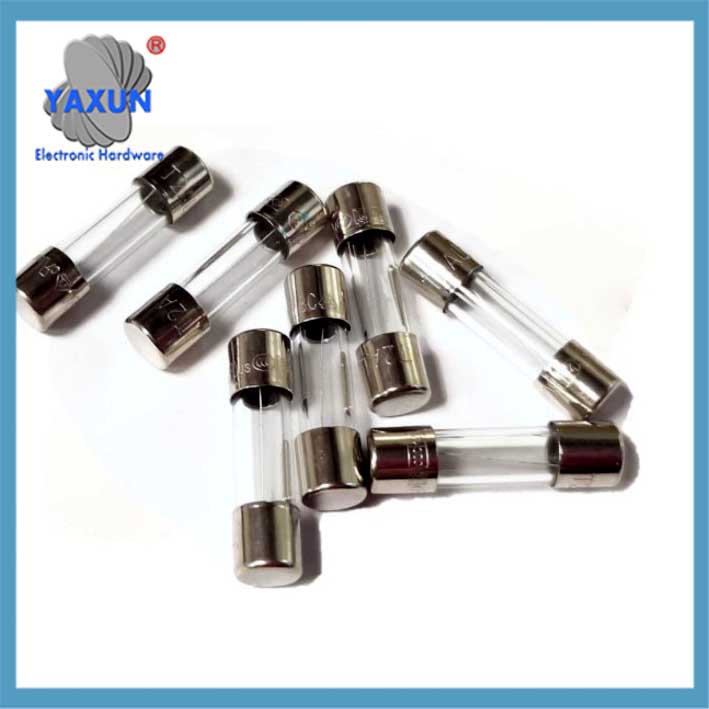

Stakleni osigurač 5×20 pojedinačni 250/125V brzi i spori prekid 32mA-20A

Inline osigurač 5×20 mm I 1 X 1-4 Inch Quick Fast stakleni osigurač

5×20 mm 3 A 3 pojačalo 125 Volt 0,2×0.78 Inčni F3AL125V stakleni osigurači za brzo puhanje

III. ‌Scenariji klasifikacije i primjene‌

Tipkajte	Značajke	Tipične primjene
Tip brzog puhanja	Izuzetno brz odziv (<0.001 sekundi), koristi se u osjetljivim krugovima	Poluvodička oprema, precizni elektronički proizvodi
Tip sporog puhanja	Omogućuje kratkotrajno preopterećenje (0.01–0,1 sekunda do udarca), otpor udarne struje	Krug pokretanja motora, strujni adapter
Temperaturni osigurač	Induktivno pregrijavanje, za jednokratnu upotrebu	Uređaji za grijanje kao što su sušila za kosu i kuhala za rižu
Visokonaponski osigurač	Uključuje komponente za montažu (kao što su stezne opruge) za pojednostavljenje spajanja cijevi	Visokonaponski elektroenergetski sustav

Primjena elektroničkih osigurača:
Automobilska elektronika:
eFuse se koriste u raznim automobilskim sustavima, uključujući upravljačke jedinice motora, infotainment sustavi, i sigurnosnih sustava.

Industrijska automatizacija:
Koriste se u programabilnim logičkim kontrolerima (PLC-ovi), sustavi upravljanja motorom, i druge opreme za industrijsku automatizaciju.

Potrošačka elektronika:
eFuse se nalaze u pametnim telefonima, prijenosna računala, tablete, i druge prijenosne uređaje.

Podatkovni centri:
Koriste se u jedinicama za distribuciju električne energije i poslužiteljskim policama za zaštitu kritične infrastrukture.

Hot-Swap sustavi:
eFuses pružaju zaštitu u sustavima u kojima se komponente mogu dodavati ili uklanjati dok sustav radi.

Sustavi upravljanja baterijom:
Koriste se u krugovima punjenja i pražnjenja baterija kako bi se spriječila prekomjerna struja i prenapon.

Distribucija energije:
eOsigurači se koriste u jedinicama za distribuciju struje i izvorima napajanja za zaštitu od prekomjerne struje i kratkog spoja.

Opća zaštita kruga:
eOsigurači se mogu koristiti u svim elektroničkim krugovima gdje je potrebna prekostrujna zaštita.

6×30, 6.3×32 staklena cijev osigurača brz i spor prekid 250V/125V 250mA-20A

5×20 keramički eFuse 00mA 1A 2A 3A 4A 5A 6.3A 8A 10A 12A 15A 16A 20A 25A 30A

Brzi brzi keramički osigurač 630 mA (0.63A) 250V, 5x20 mm (3/16 inča x 3/4 centimetar)

III. Ključne specifikacije uporabe
‌Zabranjena zamjena materijala‌
Bakrena ili željezna žica ne mogu se koristiti kao zamjena (nizak otpor, visoko talište), što može izazvati nesreću zbog nepuhanja na vrijeme.
Faktori selekcije
Nazivna struja: Mora biti malo veća od maksimalne radne struje kruga (kao što je osigurač od 6A za krug od 5A).
Prekidna sposobnost: Mora biti veća od maksimalne struje kratkog spoja kruga (kao što je kratki spoj od 100A, ≥100A prekidna moć).
Temperatura okoline: Za okolinu visoke temperature potrebno je smanjenje snage.

Brzo-sporo, brzi prekid 6125 čip osigurač 20A, 30A, 40A, za novu zaštitu strujnog kruga baterije

Tip mikro otpornika Pico, minijaturni patronski osigurač 250 V s aksijalnim provodnikom, zeleni brzog djelovanja, brzog puhanja

6×30 6.35×32 Visokonaponska keramička cijev osigurača 200mA-50A 500V/600V/750/1000V

IV. Tehnološki napredak
Automatizirano otkrivanje: Kao što su komponente prijenosa materijala + uređaj za detekciju strojnog vida, poboljšati učinkovitost proizvodnje i sortiranja osigurača.
‌Strukturalna optimizacija‌: Visokonaponski osigurači imaju dizajn stezne opruge kako bi se pojednostavio postupak ugradnje.

bilješka: Nakon što je osigurač pregorio, potrebno ga je zamijeniti novim proizvodom istih specifikacija. Za modele sa staklenim cijevima, status osigurača može se vizualno promatrati kako bi se utvrdilo je li neispravan.
