Utikač za senzor temperature vode u automobilu (za ventilator hladnjaka)

Senzor temperature vode je ključna komponenta rashladnog sustava automobila. Njegova glavna komponenta je NTC termistor, koji se ugrađuje na glavu motora ili vodeni kanal. Ova komponenta izgleda jednostavno, ali zapravo je vrlo kritičan za kontrolu motora. To će izravno utjecati na prilagodbu ECU-a količine ubrizgavanja i vremena paljenja.

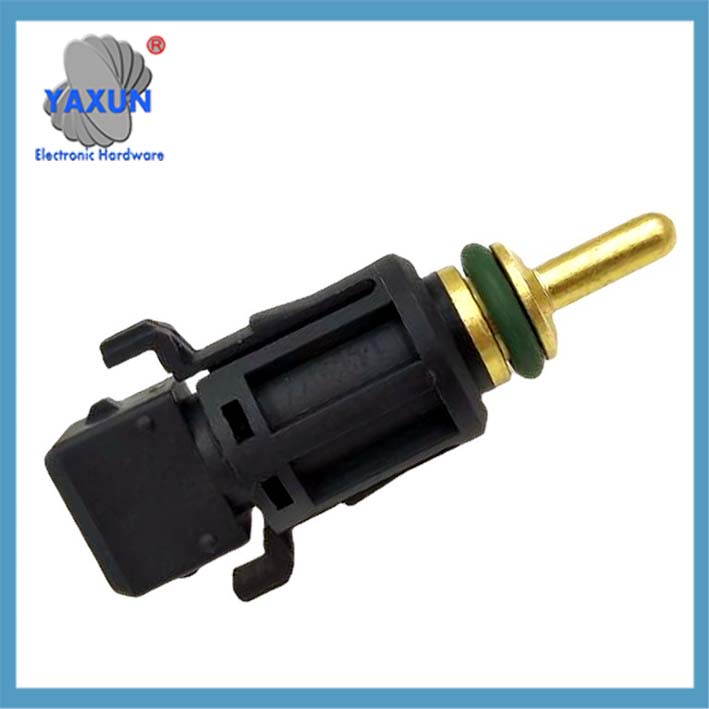

1433077 13621433077 MEK105210 NSC000100 za BMW rashladne sustave senzor temperature vode

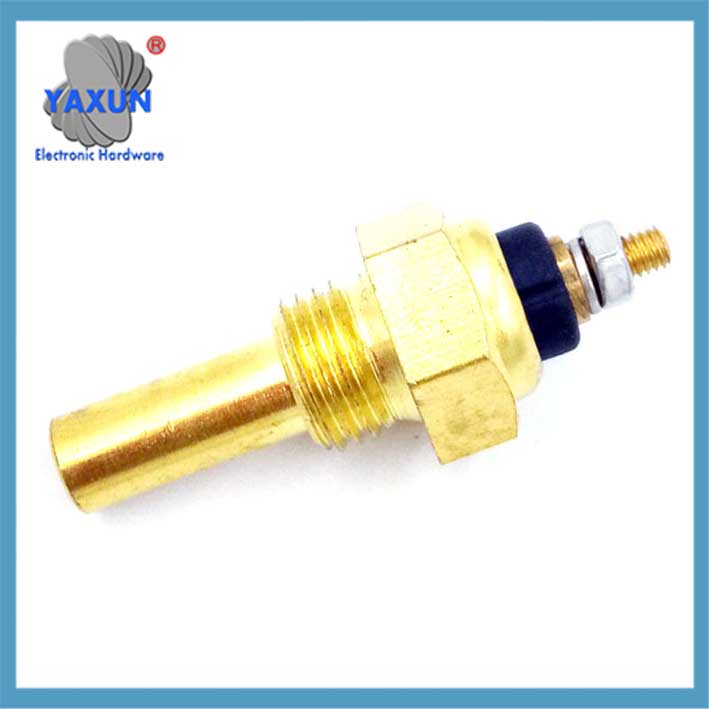

1/2NPT VDO senzor temperature vode za mjerač temperature vode ulja, 38℃ ~ 120 ℃

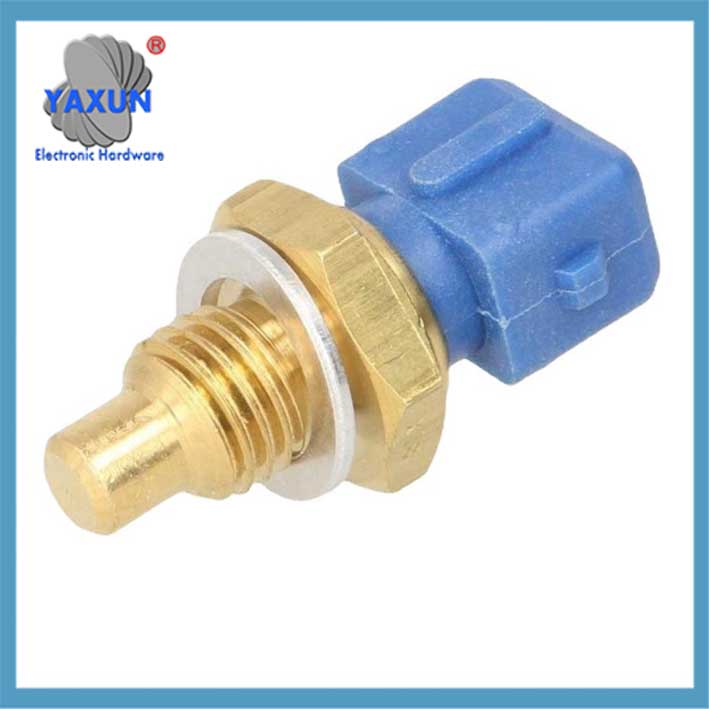

Senzor temperature vode u motoru 3/8 NPT 3W 103 Mjedeni dio generatora senzora temperature vode motora

Otpor termistora unutar senzora mijenjat će se s temperaturom: što je niža temperatura, veći je otpor, a što je temperatura viša, manji je otpor. ECU određuje temperaturu vode mjerenjem ove promjene otpora. 8 Dodatna bilješka: Na 30°C, otpor je obično između 1,4-1,9kΩ.

Položaj osjetnika temperature vode uvelike se razlikuje za različite modele: Corolla se nalazi na desnoj strani bloka cilindra, Accord je na prednjem dijelu motora, a fokus je na stražnjoj strani bloka cilindra. Moderni modeli su više instalirani na bočnoj strani glave cilindra u blizini termostata.

Uobičajeni kvarovi senzora temperature vode: otežan hladan start, nestabilna brzina praznog hoda, nenormalan mjerač temperature vode, itd. Motor mora povećati količinu ubrizgavanja za 30% na niskim temperaturama, a ako senzor zakaže, ne može se ispravno nadoknaditi.

Postoji pet načina za otkrivanje senzora temperature vode: mjerenje otpora multimetrom, test tople vode, analiza protoka podataka, itd. Među njima, ispitivanje grijanja s multimetrom je najčešće korištena metoda detekcije na licu mjesta.

Prilikom zamjene senzora temperature vode, prvo se mora ispustiti rashladna tekućina, inače će uzrokovati usis zraka u rashladni sustav. Nakon instalacije, također treba provjeriti brtvljenje kako bi se spriječilo curenje rashladne tekućine.

0015422317 A0105422317 0025425917 0005423717 3455427417 Prekidač senzora temperature rashladne tekućine

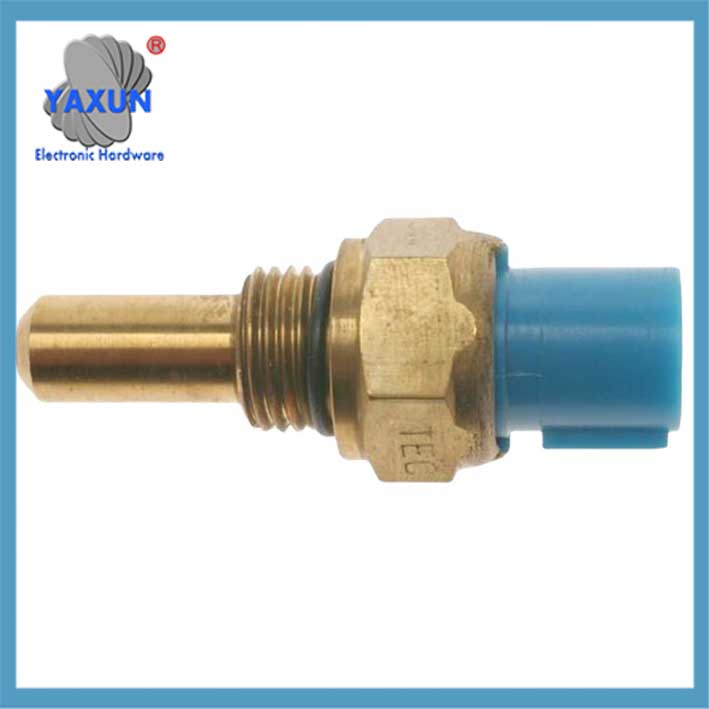

Termalni prekidač senzora automobila Honda 37770-PY3-A01 37770PY3A01

Primjenjivo na senzor temperature vode Daewoo Chevrolet 96279857 96325864

Slijedi opsežan opis senzora temperature vode u automobilu, koji je organiziran u kombinaciji s tehničkim principima, funkcionalne karakteristike i točke rješavanja problema:

ja. Osnovna struktura i princip rada

1. Karakteristike termistora
Korištenje negativnog temperaturnog koeficijenta (NTC) poluvodički materijali, vrijednost otpora se eksponencijalno smanjuje kada temperatura poraste (oko 2,5 kΩ na 20 ℃, i pada na 0,3 kΩ na 80 ℃).
Promjena otpora se pretvara u električni signal (1.3-3.8V linearni raspon) kroz trožilni ili četverožilni krug i prenosi se na upravljačku jedinicu motora (ECU).

2. Logika izlaznog signala
ECU izračunava temperaturu vode u stvarnom vremenu nakon primanja signala napona:
Uvjeti niske temperature (-20℃): Povećajte kut napredovanja paljenja za 8-12° i povećajte količinu ubrizgavanja (+30% kompenzacija hladnog starta).
Uvjeti visoke temperature (100℃): Odgodite kut napredovanja paljenja za 4-6° kako biste spriječili eksploziju.

II. Mjesto i vrsta ugradnje

Bilješka: Moderni modeli uglavnom koriste četverožilni integrirani senzor, koji je fiksiran na sučelju termostata sa strane glave cilindra.

III. Detaljno objašnjenje funkcija i učinaka
1. Kontrola motora
Korekcija goriva: povećati koncentraciju ubrizgavanja pri niskoj temperaturi i vratiti referentnu količinu ubrizgavanja pri visokoj temperaturi.
Podešavanje brzine u praznom hodu: povećati brzinu na 1200-1500rpm na niskoj temperaturi (kroz regulacijski ventil praznog hoda).
2. Upravljanje sustavom hlađenja
Kada je temperatura vode ≥95℃, ventilator za hlađenje se pokreće (usklađen s normalno zatvorenim prekidačem za kontrolu temperature).
Kada je temperatura nenormalno visoka (>105 ℃), aktiviran je način rada velike brzine ventilatora.
3. Instrumenti i dijagnoza
Mjerač temperature pogonske vode prikazuje temperaturu u stvarnom vremenu (greška <±15 ℃ je normalno).
Izlazni kod greške (kao što je P0115/P0118) za očitavanje dijagnostičkog instrumenta.

IV. Manifestacija kvara i dijagnoza
Uobičajene vrste grešaka

Dijagnostička metoda
1. Test otpornosti
Uklonite senzor i multimetrom izmjerite otpor između priključaka:
30℃ okoliš: normalna vrijednost otpora 1,4-1,9kΩ.
80℃ uranjanje u toplu vodu: otpor bi trebao pasti na 0,3–0,4 kΩ (ako je nepromijenjen, neuspjeh).

2. Analiza protoka podataka
Dijagnostički instrument čita protok podataka ECU-a:
Normalna vrijednost: 90–105 ℃ (vožnje).
Upozorenje o kvaru: Zaslon -40 ℃ (otvoreni krug) ili 130 ℃ nepromijenjeno (kratki spoj).

V. Mjere opreza pri održavanju
1. Specifikacije operacije zamjene
Ispraznite rashladnu tekućinu prije uklanjanja senzora kako biste izbjegli ulazak zraka u rashladni sustav.
Koristite brtvilo tijekom instalacije, i kontrolirajte okretni moment na 8–12N•m (sprječavanje curenja).
2. Izbor i usklađivanje modela
Raspon otpora: Moraju odgovarati karakteristikama otpora 275–6500Ω originalnog automobila.
Vrsta sučelja: Potvrdite specifikacije kao što su M18×1,5 navoj ili ZM14 konusni navoj.
Upozorenje: Kvar senzora može uzrokovati povećanje potrošnje goriva za više od 15% ili trajno oštećenje motora, i treba ga na vrijeme zamijeniti.
sirena Kopiraj kod
graf TD
A[Kvar senzora temperature vode] –> B{Koraci otkrivanja}
B –> C[Mjerenje otpora multimetrom]
B –> D[Dijagnostički instrument očitava tok podataka]
C –>|Nenormalan otpor| E[Zamijenite senzor]
D –>|Pomicanje signala| E
C –>|Normalan otpor| F[Provjerite uzemljenje linije]
D –>|Normalan signal| G[Provjerite druge sustave]
